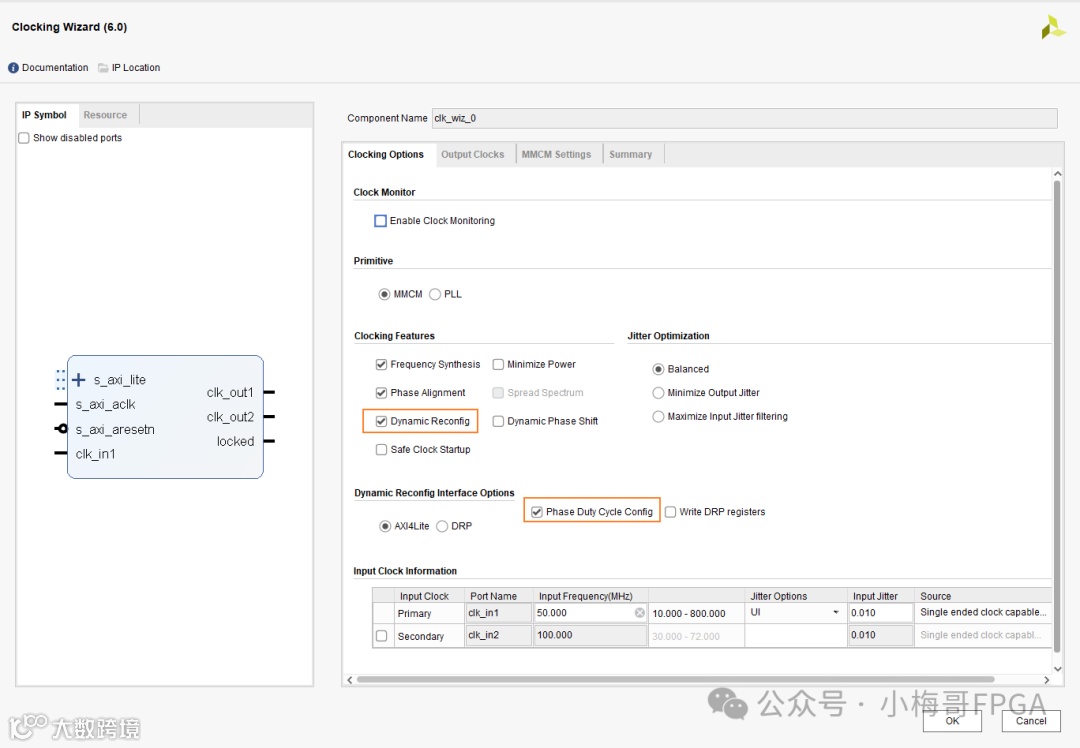

PLL/MMCM的动态重配置需要在GUI界面中勾选Dynamic Reconfig选项，然而该选项只能对时钟频率进行配置，用户如果想要配置相位和占空比，还需要勾选Phase Duty Cycle Config或者Dynamic Phase Shift。勾选Dynamic Phase Shift的情况下，IP核会多出四个引脚，功能如下：
|
引脚 |
功能 |
|
psclk |
用于相移控制信号的驱动时钟 |
|
psen |
控制相位偏移的使能信号，一个psen高脉冲，输出相位偏移1/56个VCO周期 |
|
psincdec |
用于相位正负偏移的信号，1表示正向偏移，0表示负向偏移 |
|
psdone |
相位偏移完成标志信号 |
使用该方式配置PLL相位相较复杂，用户需要提供参考时钟以及对应脉冲信号，因此，对于一般的应用场景这里更推荐Phase Duty Cycle Config的方式。

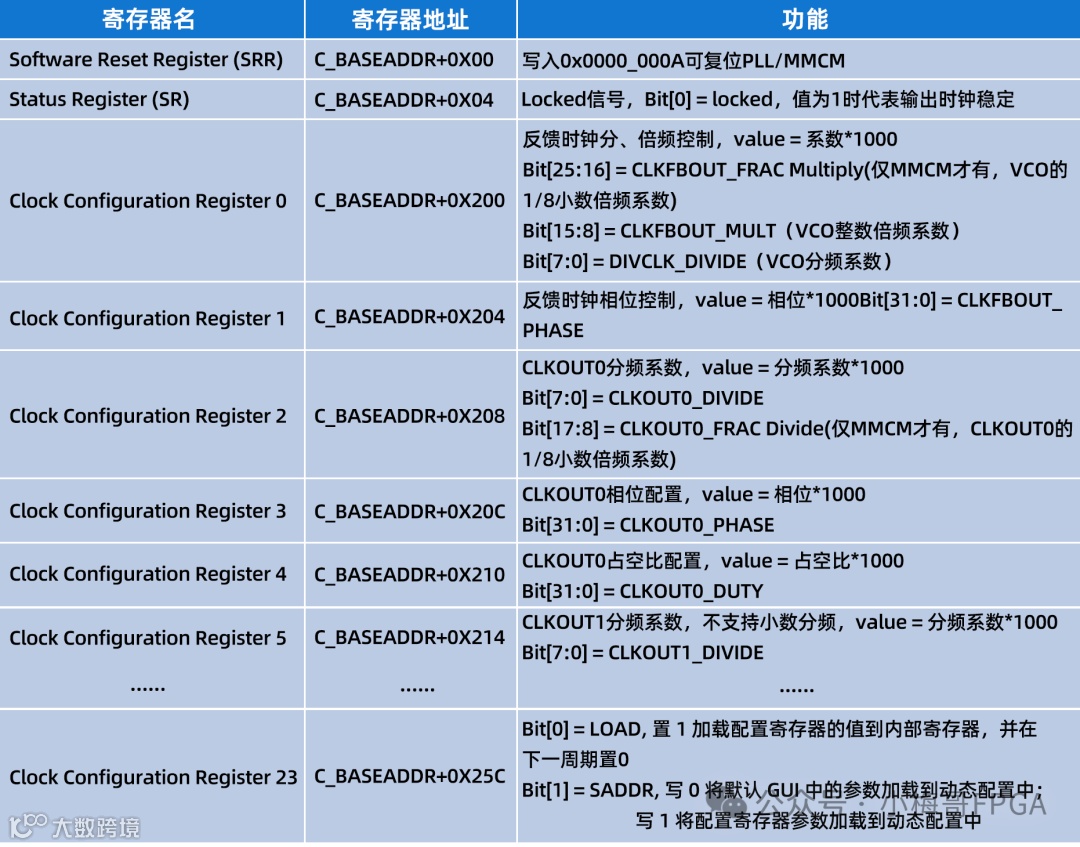

在勾选了Dynamic Reconfig和Phase Duty Cycle Config之后，便可以通过对应的接口配置相关寄存器，接口通常选用AXI4-Lite。配置频率、相位、占空比的相关寄存器如下：
基于该表，用户在初始化Clk_Wiz后，只需要计算好所需的频率、相位、占空比对应的设置值，使用Xil_Out32函数配置对应寄存器即可。配置完成后再向Clock Configuration Register 23中写入0x3即可完成配置的加载，随后等待新时钟的生成。

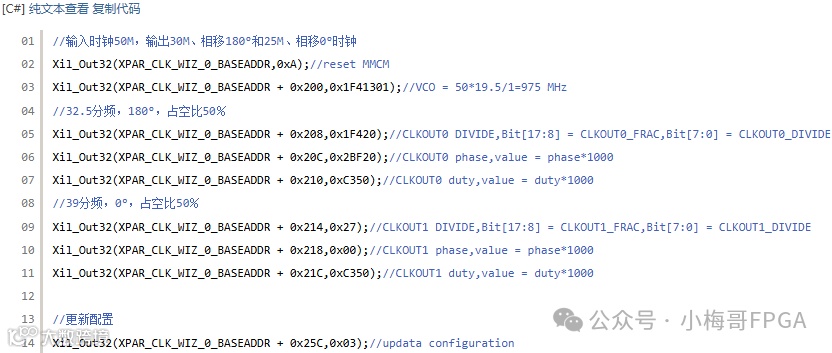

示例代码如下：
