环境：Springboot2.3.12.RELEASE + Activiti7.1.0.M6
本篇内容：主要介绍并行网关的使用。
简介
并行网关是指流程中需要并行执行的用户任务，他允许流程从一个流程分出多个分支，也可以把多个流程合并成一个。
并行网关有两个功能，分别是分支和汇聚：
分支：由一个分支分成多个分支，为每个顺序流都创建一个并发分支。
汇聚：所有到达并行网关的多条分支会合成一个分支来往下执行。
并行网关与排他网关的主要区别是，并行网关不会解析条件。即使顺序流中定义了条件，也会被忽略。
实例
这里以一个报销单审批的例子来看并行网关的分支与汇聚功能。

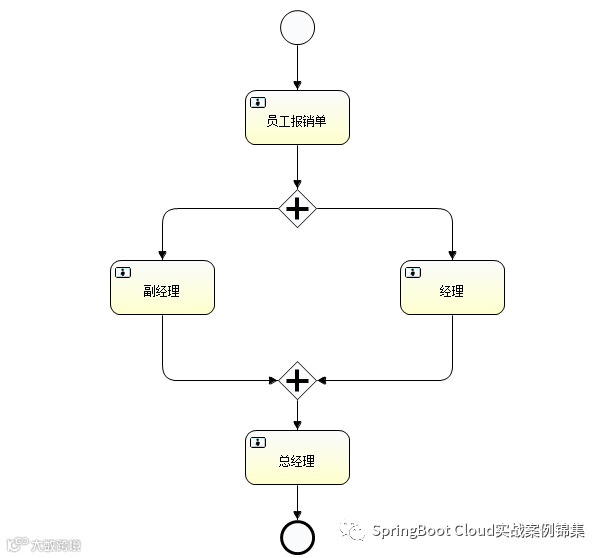

流程设计
4个用户任务，都分别动态指定了assignee执行人。
首先 "员工报销单" 任务填写报销单，由并行网关设计两个分支，分别由副经理和经理审批
最后 "副经理"和"经理" 都审批通过了以后才会由并行网关汇聚进入到"总经理"。
流程设计代码如下：
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test"><process id="ps" name="ps" isExecutable="true"><startEvent id="startEvent" name="开始"></startEvent><parallelGateway id="parallelgateway" name="并行执行"></parallelGateway><userTask id="usertask1" name="副经理" activiti:assignee="${fjl}"></userTask><userTask id="usertask2" name="经理" activiti:assignee="${jl}"></userTask><parallelGateway id="parallelgateway1" name="Parallel Gateway"></parallelGateway><sequenceFlow id="flow4" sourceRef="parallelgateway" targetRef="usertask1"></sequenceFlow><sequenceFlow id="flow5" sourceRef="parallelgateway" targetRef="usertask2"></sequenceFlow><sequenceFlow id="flow6" sourceRef="usertask1" targetRef="parallelgateway1"></sequenceFlow><sequenceFlow id="flow7" sourceRef="usertask2" targetRef="parallelgateway1"></sequenceFlow><userTask id="usertask3" name="总经理" activiti:assignee="${zjl}"></userTask><sequenceFlow id="flow8" sourceRef="parallelgateway1" targetRef="usertask3"></sequenceFlow><endEvent id="endevent1" name="End"></endEvent><sequenceFlow id="flow9" sourceRef="usertask3" targetRef="endevent1"></sequenceFlow><userTask id="usertask4" name="员工报销单" activiti:assignee="${userId}"></userTask><sequenceFlow id="flow10" sourceRef="usertask4" targetRef="parallelgateway"></sequenceFlow><sequenceFlow id="flow11" sourceRef="startEvent" targetRef="usertask4"></sequenceFlow></process><!-- ... --></definitions>
启动流程
("/start")public R startProcess(String processDefinitionId, String userId) {Map<String, Object> variables = new HashMap<>() ;variables.put("userId", userId) ;// 启动流程实例（同时启动第一步任务，当前启动审批流程及填写审批单一步完成）ProcessInstance instance = ps.startProcessInstanceAssignVariables(processDefinitionId, variables) ;// 当前执行的任务节点是“员工请假”// 设置下一步执行的人variables.put("fjl", "20000") ;variables.put("jl", "20001") ;ps.executionTask(variables, instance.getId());return R.success() ;}
运行时任务节点表( act_ru_task )
2个执行的任务节点，分别是副经理和经理审批的任务
运行时流程执行实例表( act_ru_execution )
实例表中一个流程实例和2个执行的任务对象
在上面启动任务的代码中已经制定了 副经理 和 经理 执行人的ID。
审批任务
先来分别查询下需要我处理的任务
@GetMapping("/tasks")public R myTasks(String userId) {List<Task> list = ps.queryTasks(userId) ;List<Map<String, Object>> result = list.stream().map(task -> {Map<String, Object> res = new HashMap<String, Object>() ;res.put("id", task.getId()) ;res.put("assignee", task.getAssignee()) ;res.put("createTime", task.getCreateTime()) ;res.put("bussinessKey", task.getBusinessKey()) ;res.put("category", task.getCategory()) ;res.put("dueDate", task.getDueDate()) ; // 到期日期res.put("desc", task.getDescription()) ;res.put("name", task.getName()) ;res.put("owner", task.getOwner()) ;res.put("instanceId", task.getProcessInstanceId()) ;res.put("variables", task.getProcessVariables()) ;res.put("state", task.isSuspended()) ;return res ;}).collect(Collectors.toList()) ;return R.success(result) ;}
副经理
经理
接下来就是审批处理了
("/approve")public R approve( Map<String, Object> variables) {String instanceId = (String) variables.remove("instanceId") ;if (StringUtils.isEmpty(instanceId)) {return R.failure("未知任务") ;}ps.executionTask(variables, instanceId);return R.success() ;}
副经理审批
act_ru_task
任务只有经理
act_ru_execution
运行时流程实例表中只有usertask2是活动的，此时的汇聚并行网关的状态为0
经理审批
act_ru_task
任务节点到了总经理
act_ru_execution
运行时流程实例表中只有usertask3（总经理），此时的并行网关 汇聚的活动状态转为1
总经理审批
act_ru_task
流程结束了
到此整个流程就执行结束了，并行网关的执行是不是很简单，没有什么逻辑就是起到一个分支和汇聚的作用。
完毕！！！
