单片机开发指南 |GD60914红外温度传感器极简调试方案（附源码）

为什么选择GD60914？

在非接触测温领域，谷德科技GD60914凭借芯片级集成设计与医疗级精度，正以"三高一低"优势颠覆传统开发模式：

• 高精度：±0.1℃医疗级误差，24位ADC实现0.01℃分辨率
• 高集成：内置热电堆、低噪放大器、算法模块，外围电路仅需4根线
• 高灵活：支持I2C/UART双协议，体温/物温/环境温三模式自由切换
• 低成本：TO-39封装兼容主流设计，国产供应链交期缩短80%

图示：GD60914典型应用电路，仅需电源+通信接口即可工作

对接全流程（STM32为例）

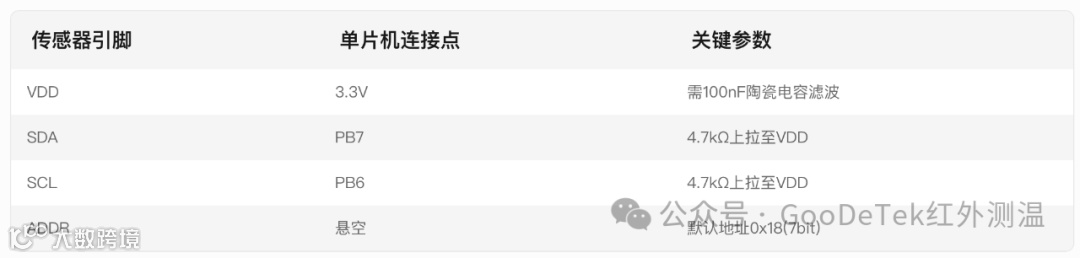

1. 硬件配置（STM32F103平台）

2. 核心代码解析

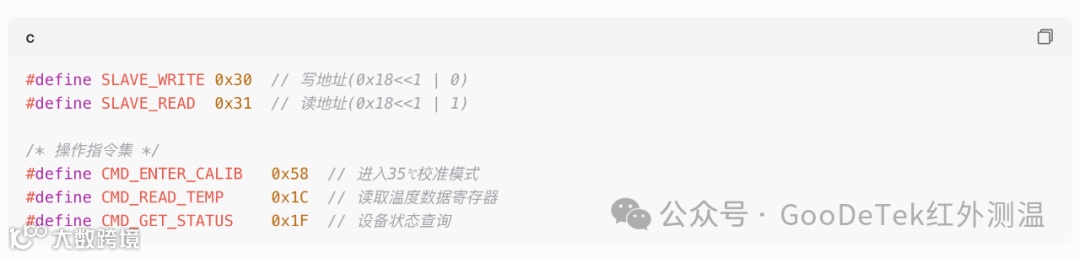

① 设备地址与指令集

② 温度读取函数（I2C协议）

关键操作说明：

• 数据格式：16位补码，需转换为有符号整型后计算
• 模式切换：通过0x80/0x81指令选择额头/手腕测温
• 校准功能：生产环境下调用0x58/0x62指令进行黑体校准

3. 典型调试问题

场景：读取温度值异常（返回-300等错误值）
解决方案：

1. 检查上拉电阻（必须4.7kΩ±5%）
2. 验证I2C时序：
• 起始信号建立时间>4.7μs
• 停止信号保持时间>4μs

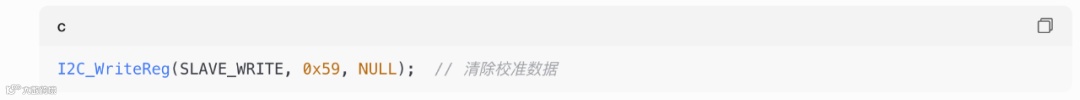

3. 执行软件复位指令：

源码获取与技术支持

获取方式：

1. 联系您的产品经理
2. 某宝搜索"GD60914"联系官方店铺获取完整工程包

开发支持：

• 联系您的产品经理

GD60914通过芯片级集成+指令化操作，将红外测温开发周期从传统方案的3个月压缩至3小时。正如某工业客户反馈："原本需要FPGA实现的滤波算法，现在一条AA指令即可完成"

立即行动：点击"阅读原文"申请样品，开启您的极简测温开发之旅！

参考文献

（注：本文代码实测基于GD60914UA-I2C V1.7固件，实际开发请以最新技术资料为准）
