防水锤空气阀

贵州创亿宝能节能科技有限公司

2020-02-13

▎技术简介

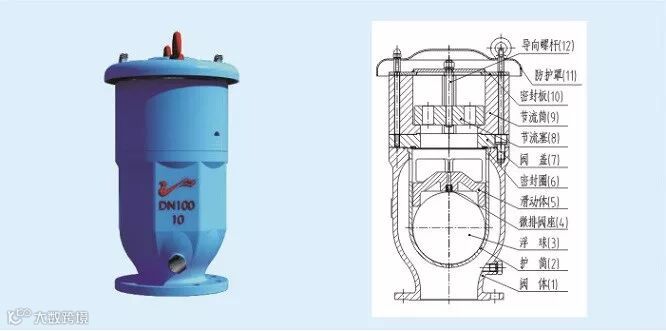

防水锤空气阀由高速进排气阀、微量排气阀和高速排气节流装置组成。微量排气阀集成在高速进排气阀内，设计巧妙，结构紧凑，动作灵敏、可靠。具有以下特点：

1.集高速进排气阀、微量排气阀、排气节流装置与一身，结构紧凑；

2.微量排气阀与浮球接触面积小，动作灵敏，无粘黏现象，微排可靠；

3.采用平面密封，不会有密封副楔合和粘黏现象，接触和脱离迅速可靠；

4.高速排气不吹堵防止关阀水锤、节流排气截留空气形成缓冲气囊防止断流弥合水锤，保护管道安全运行。

▎应用范围

适合安装在水泵出水管、长距离输水道的局部高点、长水平段、长上坡段、长下坡段、水平段末端等。

▎技术原理

管道充水时，随着充水的进行，防水锤空气阀高速、大量排出管内空气；当充水速度过快时，排气流量和排气压差增大，高速排气节流装置投入，限制排气速度，在管道内截留部分空气形成缓冲空气囊，使管道充水速度下降到安全范围内，此时充水和排气继续进行；管道充水完毕，排气流量和排气压差下降，节流板下落复位。此时水压和水位上升，托起浮球和滑动体封闭高速进排气口实现密封，防水锤空气阀关闭；满管运行过程中，水中裹挟和析出的气体集聚到空气阀浮球上方，气压增加，迫使水位下降，浮球随水位下落，打开微量排气孔进行微量排气。微量排气完毕，气压减少水位上升，浮球随水位上浮封堵微量排气孔，再次密封，此后根据气体集聚情况，微量排气孔排气密封持续进行，实现带压状态下有气即排，排完即关，只排气不排水的功能。当停泵或管路泄水时，管内水压和水位下降，浮球和滑动体随之下落，打开高速进排气口高速吸气，消除管内真空和负压。
