下面给大家介绍橙子自主设计研发的一款产品——电视机主板FCT自动测试线
01

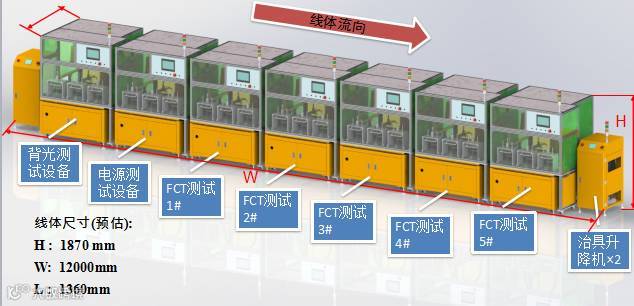

总体布局
➤回流线体分段执行，方便拆卸
➤每段线体可存放3块PCBA板
➤每段线体有阻挡定位机构
➤机器人配备视觉系统
➤机器人可一次拾取两个PCBA板
02

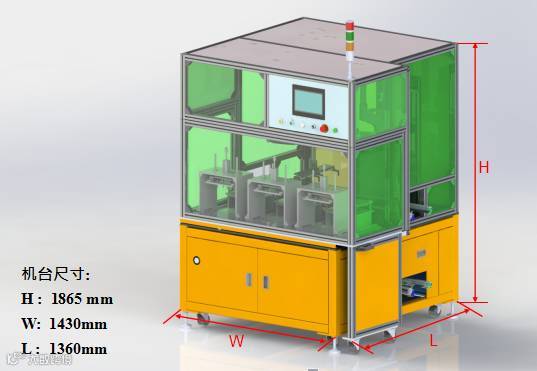

测试设备单元
03
人工操作平台
➤当设备出现故障时，可把人工操作平台拉出，进行人工操作，即不影响产 品测试，又节省空间。
➤配备安全开关，在平台移出是能自动停止设备动作，保护人员安全
04

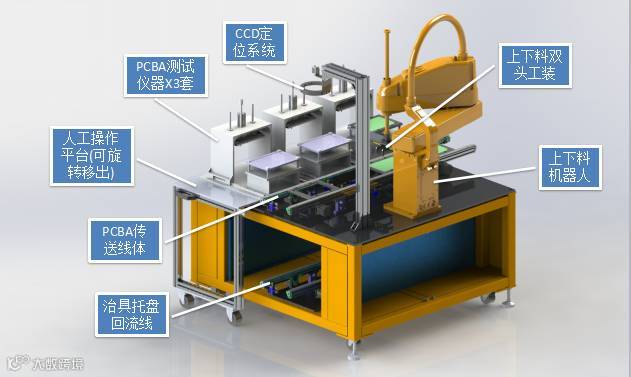

测试设备单元功能模块组成
➤此工站为完整的测试模块单元，包含独立的电控、传送定位、上下 料机构等
➤根据生产实际需要可增加或减少此单元模块
05

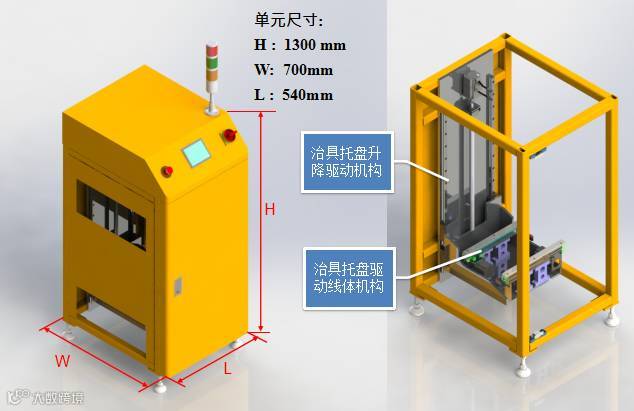

治具升降机

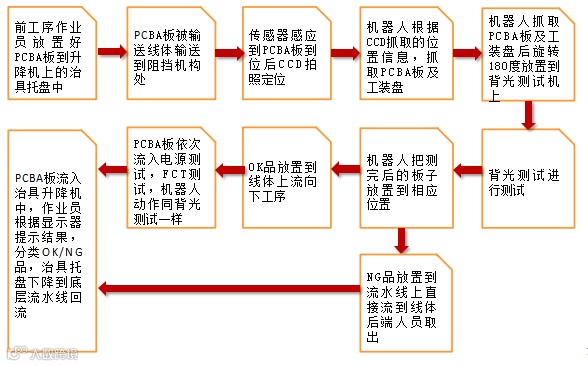

作业流程
