python脚本把xmind转化为指定格式的pdf文件

pip install reportlab

import xmindfrom reportlab.lib.pagesizes import letterfrom reportlab.pdfgen import canvasfrom reportlab.pdfbase import pdfmetricsfrom reportlab.pdfbase.ttfonts import TTFont
# 注册支持中文的字体，这里使用宋体，需要确保系统中存在该字体文件pdfmetrics.registerFont(TTFont('SimSun', 'simsun.ttc'))

def xmind_to_pdf(xmind_file_path, pdf_file_path):    workbook = xmind.load(xmind_file_path)    sheet = workbook.getPrimarySheet()    root_topic = sheet.getRootTopic()
    c = canvas.Canvas(pdf_file_path, pagesize=letter)    y = 750    font_size = 12    # 使用注册的支持中文的字体    c.setFont('SimSun', font_size)
    def draw_topic(topic, indent=0):        nonlocal y        title = topic.getTitle()        if title:            text = '  ' * indent + title            if y < 20:                c.showPage()                y = 750            c.drawString(50, y, text)            y -= font_size + 5        sub_topics = topic.getSubTopics()        if sub_topics:            for sub_topic in sub_topics:                draw_topic(sub_topic, indent + 1)
    draw_topic(root_topic)    c.save()

if __name__ == "__main__":    xmind_file = r"D:\py_project\functional-use-case-generation-master\xmindfile\20230720114433.xmind"    pdf_file = 'output23.pdf'    xmind_to_pdf(xmind_file, pdf_file)

以下是对上述代码的详细解析，帮助你理解每一部分的功能和实现逻辑。

1. 导入模块

import xmindfrom reportlab.lib.pagesizes import letterfrom reportlab.pdfgen import canvasfrom reportlab.pdfbase import pdfmetricsfrom reportlab.pdfbase.ttfonts import TTFont

• xmind
  ：用于解析 XMind 文件。
• reportlab.lib.pagesizes
  ：提供页面尺寸常量（如 letter）。
• reportlab.pdfgen
  ：用于生成 PDF 文件。
• reportlab.pdfbase
  ：提供字体注册功能。
• reportlab.pdfbase.ttfonts
  ：用于加载 TrueType 字体。

2. 注册字体

def xmind_to_pdf(xmind_file_path, pdf_file_path, font_path='simsun.ttc'):    try:        pdfmetrics.registerFont(TTFont('SimSun', font_path))    except Exception as e:        print(f"字体注册失败: {e}")        return

• 功能
  ：注册支持中文的字体（如宋体 SimSun）。
• 细节
  ：

• pdfmetrics.registerFont
  ：注册字体。
• TTFont
  ：加载 TrueType 字体文件。
• 如果字体文件不存在或注册失败，会捕获异常并退出函数。

3. 加载 XMind 文件

try:    workbook = xmind.load(xmind_file_path)    sheet = workbook.getPrimarySheet()    root_topic = sheet.getRootTopic()except Exception as e:    print(f"XMind 文件加载失败: {e}")    return

• 功能
  ：加载 XMind 文件并获取根主题。
• 细节
  ：

• xmind.load
  ：加载 XMind 文件。
• workbook.getPrimarySheet
  ：获取主工作表。
• sheet.getRootTopic
  ：获取根主题。
• 如果文件加载失败，会捕获异常并退出函数。

4. 创建 PDF 文件

try:    c = canvas.Canvas(pdf_file_path, pagesize=letter)    y = 750    font_size = 12    line_spacing = 15    c.setFont('SimSun', font_size)

• 功能
  ：初始化 PDF 画布并设置字体。
• 细节
  ：

• canvas.Canvas
  ：创建 PDF 画布。
• y = 750
  ：初始 Y 坐标（从页面顶部开始）。
• font_size
   和 line_spacing：设置字体大小和行间距。
• c.setFont
  ：设置字体为注册的 SimSun。

5. 递归绘制主题

try:    c = canvas.Canvas(pdf_file_path, pagesize=letter)    y = 750    font_size = 12    line_spacing = 15    c.setFont('SimSun', font_size)

• 功能
  ：递归遍历 XMind 文件的树形结构，并将每个主题的标题绘制到 PDF 中。
• 细节
  ：

• nonlocal y
  ：声明 y 为外部变量，用于跨递归调用共享。
• topic.getTitle
  ：获取当前主题的标题。
• text = '  ' * indent + title
  ：根据缩进级别添加空格。
• if y < 20
  ：如果 Y 坐标接近页面底部，创建新页面并重置 Y 坐标。
• c.drawString(50, y, text)
  ：在指定位置绘制文本。
• y -= font_size + line_spacing
  ：更新 Y 坐标。
• topic.getSubTopics
  ：获取子主题列表。
• 递归调用 draw_topic 处理子主题。

6. 保存 PDF 文件

draw_topic(root_topic)c.save()print(f"PDF 文件已生成: {pdf_file_path}")

• 功能
  ：从根主题开始绘制，并保存 PDF 文件。
• 细节
  ：

• draw_topic(root_topic)
  ：从根主题开始递归绘制。
• c.save()
  ：保存 PDF 文件。
• 打印生成文件的路径。

7. 错误处理

except Exception as e:    print(f"PDF 生成失败: {e}")

• 功能
  ：捕获 PDF 生成过程中的异常并打印错误信息。

8. 主程序入口

if __name__ == "__main__":    xmind_file = r"D:\py_project\functional-use-case-generation-master\xmindfile\20230720114433.xmind"    pdf_file = 'output23.pdf'    xmind_to_pdf(xmind_file, pdf_file)

• 功能
  ：定义 XMind 文件和 PDF 文件的路径，并调用 xmind_to_pdf 函数。
• 细节
  ：

• xmind_file
  ：XMind 文件路径。
• pdf_file
  ：生成的 PDF 文件路径。
• 以下是对上述代码的详细解析，帮助你理解每一部分的功能和实现逻辑。

1. 导入模块

import xmind
from reportlab.lib.pagesizes import letter
from reportlab.pdfgen import canvas
from reportlab.pdfbase import pdfmetrics
from reportlab.pdfbase.ttfonts import TTFont

• xmind
  ：用于解析 XMind 文件。
• reportlab.lib.pagesizes
  ：提供页面尺寸常量（如 letter）。
• reportlab.pdfgen
  ：用于生成 PDF 文件。
• reportlab.pdfbase
  ：提供字体注册功能。
• reportlab.pdfbase.ttfonts
  ：用于加载 TrueType 字体。

2. 注册字体

def xmind_to_pdf(xmind_file_path, pdf_file_path, font_path='simsun.ttc'):
    try:
        pdfmetrics.registerFont(TTFont('SimSun', font_path))
    except Exception as e:
        print(f"字体注册失败: {e}")
        return

• 功能
  ：注册支持中文的字体（如宋体 SimSun）。
• 细节
  ：

• pdfmetrics.registerFont
  ：注册字体。
• TTFont
  ：加载 TrueType 字体文件。
• 如果字体文件不存在或注册失败，会捕获异常并退出函数。

3. 加载 XMind 文件

try:
    workbook = xmind.load(xmind_file_path)
    sheet = workbook.getPrimarySheet()
    root_topic = sheet.getRootTopic()
except Exception as e:
    print(f"XMind 文件加载失败: {e}")
    return

• 功能
  ：加载 XMind 文件并获取根主题。
• 细节
  ：

• xmind.load
  ：加载 XMind 文件。
• workbook.getPrimarySheet
  ：获取主工作表。
• sheet.getRootTopic
  ：获取根主题。
• 如果文件加载失败，会捕获异常并退出函数。

4. 创建 PDF 文件

try:
    c = canvas.Canvas(pdf_file_path, pagesize=letter)
    y = 750
    font_size = 12
    line_spacing = 15
    c.setFont('SimSun', font_size)

• 功能
  ：初始化 PDF 画布并设置字体。
• 细节
  ：

• canvas.Canvas
  ：创建 PDF 画布。
• y = 750
  ：初始 Y 坐标（从页面顶部开始）。
• font_size
   和 line_spacing：设置字体大小和行间距。
• c.setFont
  ：设置字体为注册的 SimSun。

5. 递归绘制主题

def draw_topic(topic, indent=0):
    nonlocal y
    title = topic.getTitle()
    if title:
        text = '  ' * indent + title
        if y < 20:
            c.showPage()
            y = 750
        c.drawString(50, y, text)
        y -= font_size + line_spacing
    sub_topics = topic.getSubTopics()
    if sub_topics:
        for sub_topic in sub_topics:
            draw_topic(sub_topic, indent + 1)

• 功能
  ：递归遍历 XMind 文件的树形结构，并将每个主题的标题绘制到 PDF 中。
• 细节
  ：

• nonlocal y
  ：声明 y 为外部变量，用于跨递归调用共享。
• topic.getTitle
  ：获取当前主题的标题。
• text = '  ' * indent + title
  ：根据缩进级别添加空格。
• if y < 20
  ：如果 Y 坐标接近页面底部，创建新页面并重置 Y 坐标。
• c.drawString(50, y, text)
  ：在指定位置绘制文本。
• y -= font_size + line_spacing
  ：更新 Y 坐标。
• topic.getSubTopics
  ：获取子主题列表。
• 递归调用 draw_topic 处理子主题。

6. 保存 PDF 文件

draw_topic(root_topic)
c.save()
print(f"PDF 文件已生成: {pdf_file_path}")

• 功能
  ：从根主题开始绘制，并保存 PDF 文件。
• 细节
  ：

• draw_topic(root_topic)
  ：从根主题开始递归绘制。
• c.save()
  ：保存 PDF 文件。
• 打印生成文件的路径。

7. 错误处理

except Exception as e:
    print(f"PDF 生成失败: {e}")

• 功能
  ：捕获 PDF 生成过程中的异常并打印错误信息。

8. 主程序入口

if __name__ == "__main__":
    xmind_file = r"D:\py_project\functional-use-case-generation-master\xmindfile\20230720114433.xmind"
    pdf_file = 'output23.pdf'
    xmind_to_pdf(xmind_file, pdf_file)

• 功能
  ：定义 XMind 文件和 PDF 文件的路径，并调用 xmind_to_pdf 函数。
• 细节
  ：

• xmind_file
  ：XMind 文件路径。
• pdf_file
  ：生成的 PDF 文件路径。
• xmind_to_pdf
  ：调用主函数生成 PDF。

9. 代码运行流程

1. 注册字体。
2. 加载 XMind 文件并获取根主题。
3. 初始化 PDF 画布。
4. 递归遍历 XMind 文件的树形结构，将每个主题的标题绘制到 PDF 中。
5. 保存 PDF 文件。
6. 如果过程中发生错误，捕获异常并打印错误信息。

10. 示例输出

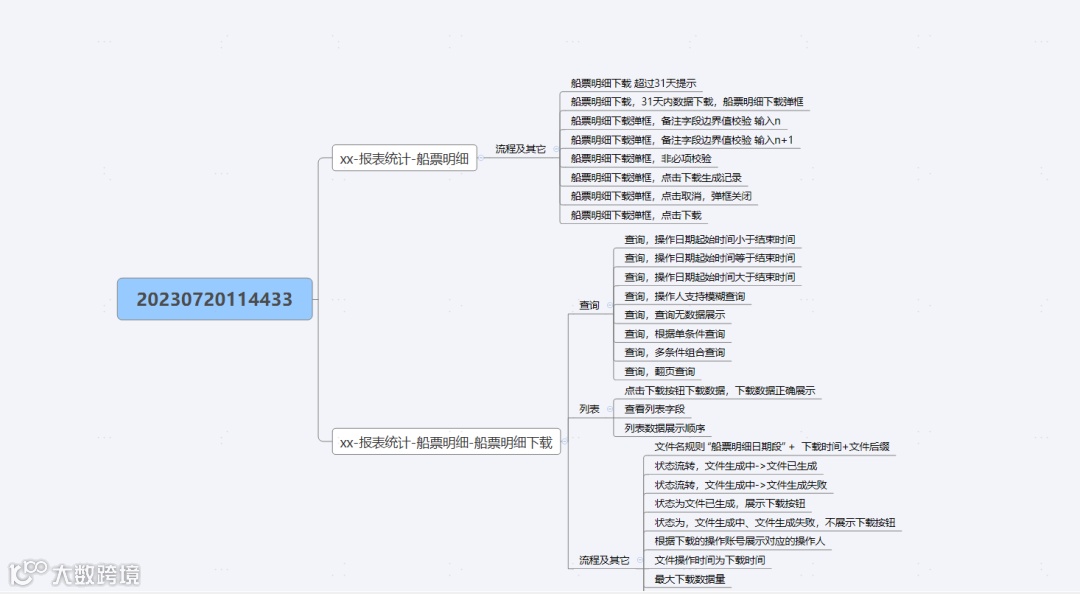

假设 XMind 文件内容如下：

Root
  - Topic 1
    - Subtopic 1.1
    - Subtopic 1.2
  - Topic 2
    - Subtopic 2.1

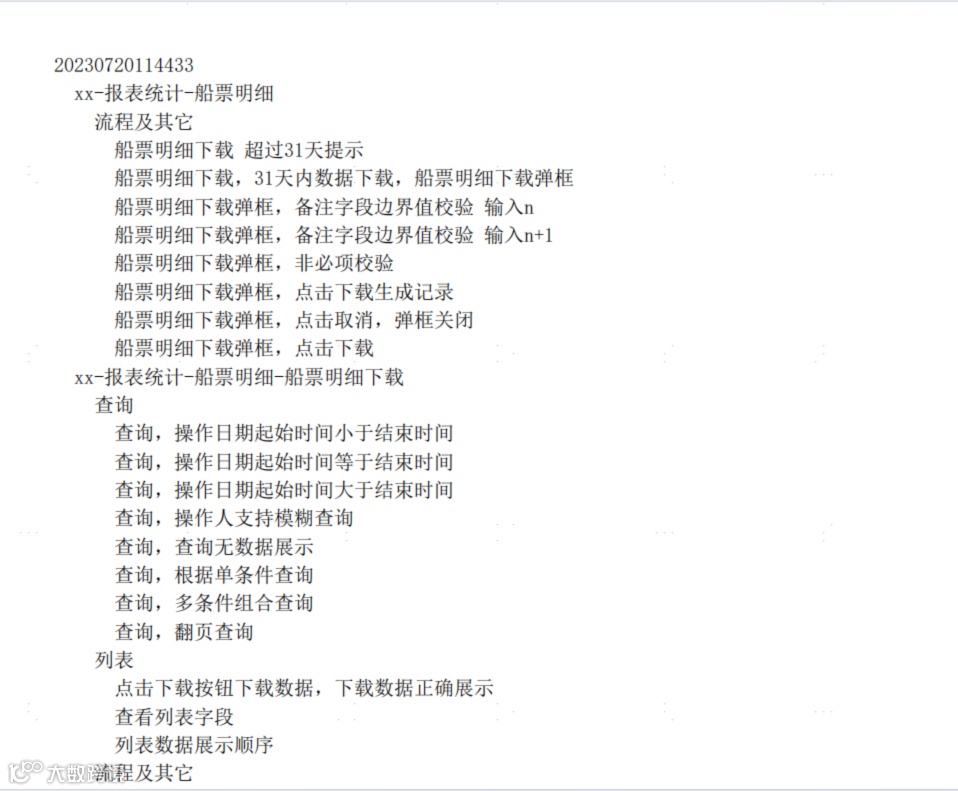

生成的 PDF 文件内容如下：

Root
  Topic 1
    Subtopic 1.1
    Subtopic 1.2
  Topic 2
    Subtopic 2.1

总结

这段代码通过递归遍历 XMind 文件的树形结构，将每个主题的标题绘制到 PDF 中，并支持分页和中文显示。通过改进错误处理和字体支持，代码的健壮性和可读性得到了提升。
