如果你需要了解布局、物流、等，单从文字描述，你肯定会很晕。如果有简便的符号按实际的标出，那就好理解很多了。所以一般在编制作业指导书之前的工作，就是编制工艺程序图。这也是为什么工艺程序图是其它文件的基础，我们一起来了解什么是工艺程序分析吧！
一、工艺程序分析的概述
概念
工艺程序分析是指以生产系统或工作系统为研究对象，在着手对某一工作 系统进行详细调查研究和改进之前，对生产系统全过程所进行的概略分析，以便对生产系统进行简略、全面和一般性的了解，从宏观上发现问题，为后面的流程程序分析、布置和经路分析作准备。
对象
生产系统全过程
特点
1)以生产或工作的全过程为研究对象
2)只分析“加工”和“检查”工序。
二、工艺程序图
概念
工艺程序图是对生产全过程的概略描述，其地位相当于机械制造中的装配图，主要反映生产系统全面的概况及各构成部分之间的相互关系。它将所描述对象的各组成部分，按照加工顺序或装配顺序从右至左依次画出，并注明各项材料和零件的进入点、规格、型号、加工时间和加工要求等。
作用
工艺程序字图提供了工作流程的全面概况以及各工序之间的相工艺顺序进行绘制，并标注体上去发现存在的问题及关键环节。另外，工艺程序图完全按照了每道序所需要的工时定额。因此，可作为编制作业计划、供应计划、核算零件工艺成本以及控制外购件进货日期等的重要依据。
结构形式
1、合成型
合成通是指由多种材料、零件、部件合成为个产品， 或者由多种原料生成个或多个产品，或者汇集多个分工序合成为一个工序的工艺程序。图4 2所示的“合成型”工艺程序图是最常用的一种结构形式。
2、直列型

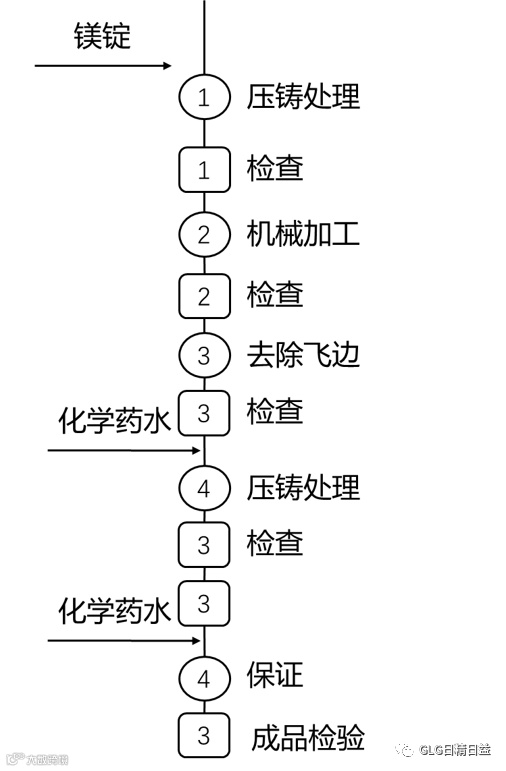

直列空是指由，种材料经过若干道工序制成-种产品的工艺流程，由单系列的工作组成，有时也称为“单一型”工艺程序图，如下图所示为钢键通过压转皮型、检查、机械加工、程物、。毛边、检查、化学处理、检查、表面处理、检查、包装、成品试验验等一系列工序， 最后制成产品的工艺程序图。在该工艺序图中，工序没有分支、没有合流等情况，属于“直列型"工艺程序图。
3、分解型

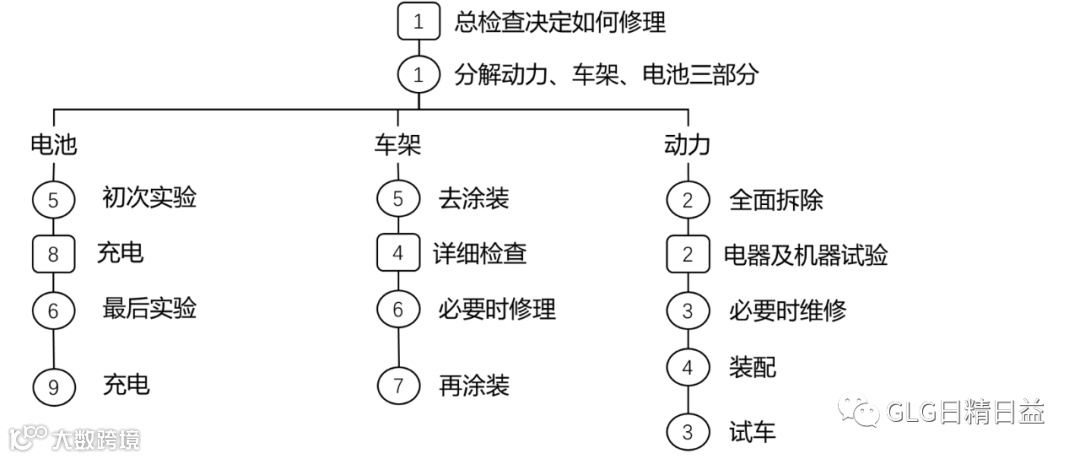

在实际工作中，有些工作需要分成几部分去分别处理才能最终完成。因此，由一个主要程序分成几个分程序去分别处理的工艺程序图称为分解型工艺程序图。在绘制分解型工艺程序图时，通常将主要程序置于最右边，其余的依其重要性从右至左依次排列。如下图所示，为电拖车检查及维修的工艺程序图。属于分解型工艺程序图的一一个例子
4、复合型

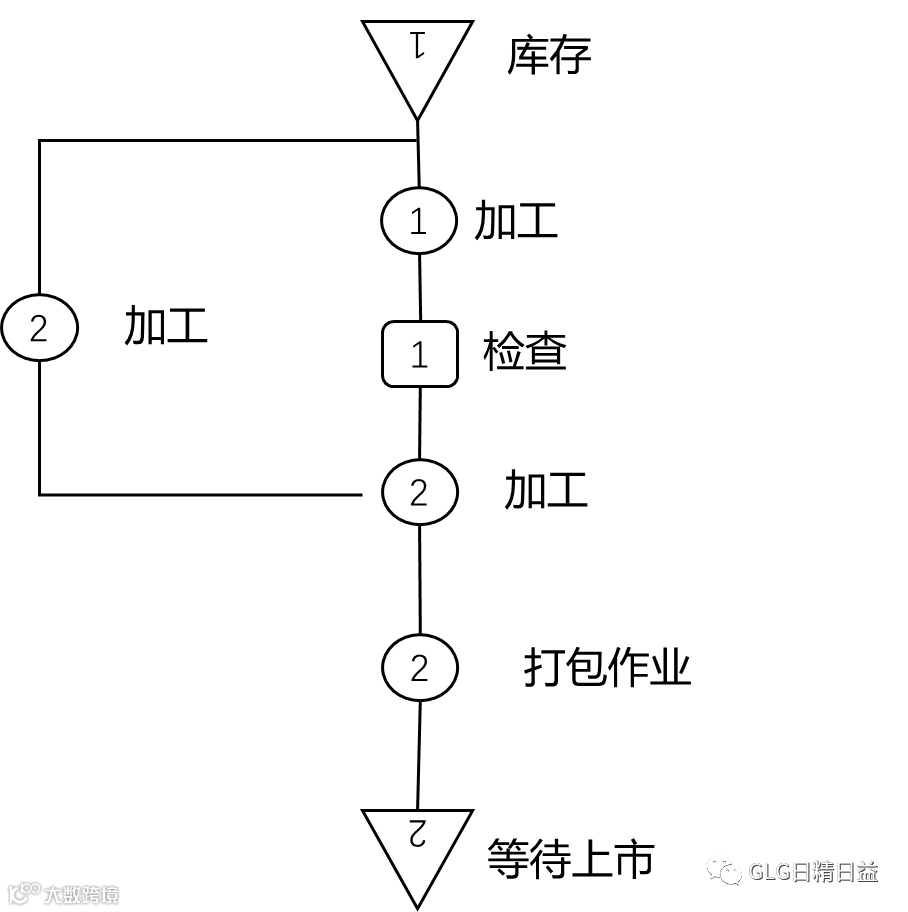

复合型工艺程序图是指产品的加工工艺在某处出现了分布上市再合流的情况。如钢材经过多次反复压延检验合格后，打包等待上市的工艺程序可表示为下图所示的复合型形式。
