一、引言

1.1 研究背景与意义

在材料科学的广阔领域中，单晶铜凭借其独特的晶体结构和优异性能，占据着举足轻重的地位。单晶铜，作为一种特殊的铜材料，其最大的特点是整个材料仅由一个晶粒组成，不存在晶界。这一微观结构上的独特之处，赋予了单晶铜一系列卓越的性能，使其在众多领域展现出巨大的应用潜力。

单晶铜具有极高的电导率。在电子设备中，电信号的高效传输是确保设备性能的关键。传统的多晶铜材料由于晶界的存在，电子在传输过程中会与晶界发生散射，从而增加电阻，导致信号衰减和能量损耗。而单晶铜消除了晶界这一阻碍，为电子的传输提供了一条畅通无阻的通道，大大降低了电阻，提高了电导率。这使得单晶铜在高频电路、高速数据传输等领域中成为理想的导体材料。例如，在 5G 通信基站中，大量的信号需要快速、准确地传输，单晶铜制成的导线能够有效减少信号传输过程中的损耗，确保通信的稳定性和高效性。

单晶铜具备出色的热导率。在电子设备运行过程中，会产生大量的热量，如果不能及时有效地散发出去，将会影响设备的性能和寿命。单晶铜良好的热导率能够迅速将热量传导出去，实现高效的散热。在高功率电子器件，如计算机 CPU 的散热模块中，使用单晶铜材料可以更好地将热量传递到散热片上，从而保证电子器件在适宜的温度下稳定运行。

除了在电子领域的重要应用，单晶铜在航空航天领域也发挥着不可替代的作用。航空航天设备对材料的性能要求极为苛刻，需要材料在保证高强度的同时，尽可能减轻重量。单晶铜具有较高的强度和良好的塑性，能够满足航空航天设备在复杂环境下的使用要求。例如，在航空发动机的制造中，单晶铜可用于制造一些关键部件，如燃油喷嘴等。其优异的性能能够确保这些部件在高温、高压等极端条件下稳定工作，提高发动机的可靠性和效率。同时，单晶铜的低密度特性有助于减轻航空航天设备的整体重量，从而降低能耗，提高飞行性能。

在半导体制造领域，单晶铜同样具有重要的应用价值。随着半导体技术的不断发展，对芯片的集成度和性能要求越来越高。单晶铜因其低电阻和良好的抗电迁移性能，成为芯片内部互连导线的理想材料。使用单晶铜作为互连导线，可以减少信号传输延迟，提高芯片的运行速度。在先进的芯片制造工艺中，单晶铜互连技术已经得到了广泛的应用，为半导体产业的发展提供了有力的支持。

对单晶铜的深入研究具有极其重要的意义。从学术研究的角度来看，单晶铜独特的晶体结构和性能为材料科学领域提供了丰富的研究课题。通过对单晶铜的研究，可以深入了解晶体生长机制、电子传输特性等基础科学问题，推动材料科学理论的发展。从实际应用的角度出发，随着科技的不断进步，各个领域对材料性能的要求越来越高。单晶铜作为一种性能优异的材料，其应用范围正在不断扩大。深入研究单晶铜的制备工艺和性能优化，能够为其在更多领域的应用提供技术支持，促进相关产业的发展。例如，在新能源汽车领域，单晶铜可用于制造电机绕组和电池连接片等部件，提高新能源汽车的性能和续航里程。在核能领域，单晶铜可用于制造核反应堆的某些关键部件，因其良好的耐腐蚀性和热稳定性，能够确保核反应堆的安全运行。对单晶铜的研究不仅有助于推动材料科学的发展，还将对现代科技产业的进步产生深远的影响。

1.2 国内外研究现状

单晶铜的制备与应用研究在国内外均取得了显著进展，同时也面临着一些挑战。深入了解这些现状，有助于明确未来的研究方向，推动单晶铜技术的进一步发展。

国外在单晶铜的研究方面起步较早，在制备技术和应用探索上积累了丰富的经验。日本在单晶铜制备技术领域处于世界领先地位，其发明的大野连铸法（Ohno Continuous Casting，OCC）在单晶铜制备中得到了广泛应用。该方法通过特殊的加热和冷却工艺，能够制备出长度可达数百米的单晶铜棒材，有效解决了传统制备方法中晶体长度受限的问题。美国在单晶铜的应用研究方面成果丰硕，尤其在半导体和航空航天领域。美国的科研团队致力于将单晶铜应用于超大规模集成电路的制造中，利用其低电阻和良好的抗电迁移性能，提高芯片的运行速度和可靠性。在航空航天方面，美国的相关企业和研究机构研究将单晶铜用于制造飞行器的关键部件，如发动机的燃油系统和电气线路，以提高飞行器在极端环境下的性能。

国内对单晶铜的研究近年来也取得了长足的进步。在制备技术方面，许多高校和科研机构积极开展相关研究，取得了一系列重要成果。北京大学的研究团队在单晶铜的电镀制备技术上取得了突破，通过提出 “原子台阶引导原子精准排列” 的调控策略，实现了毫米级厚度单晶铜片的制备。这种方法不仅降低了制备成本，还为单晶铜的大规模应用提供了可能。国内在单晶铜的应用领域也不断拓展。在电子信息领域，国内企业将单晶铜应用于高端电子产品的制造，如高性能计算机、智能手机等，以提升产品的性能和竞争力。在新能源汽车领域，单晶铜被用于制造电机绕组和电池连接片等部件，提高新能源汽车的能量转换效率和续航里程。

然而，目前单晶铜的制备与应用仍存在一些问题。在制备方面，虽然现有的制备技术能够获得高质量的单晶铜，但普遍存在成本较高的问题。以传统的单晶连铸技术为例，其设备复杂，能耗大，对原材料的纯度要求极高，这些因素都导致了单晶铜的生产成本居高不下，限制了其大规模应用。制备过程中的工艺控制难度较大，微小的工艺参数波动都可能导致晶体缺陷的产生，影响单晶铜的性能。在应用方面，单晶铜在某些特殊领域的应用还面临着技术挑战。在核能领域，虽然单晶铜具有良好的耐腐蚀性和热稳定性，但在核反应堆的极端环境下，其长期性能和可靠性仍需要进一步研究和验证。在高频通信领域，随着通信技术的不断发展，对单晶铜的性能要求也越来越高，如何进一步提高单晶铜在高频下的电导率和信号传输性能，是亟待解决的问题。

1.3 研究内容与方法

本文围绕单晶铜的制备、性能及应用展开多维度研究，旨在深入剖析其特性与应用潜力，为相关领域的技术发展提供理论与实践支撑。

在制备方面，对多种单晶铜制备方法进行系统研究。大野连铸法（OCC）利用特殊的加热与冷却工艺，实现了单晶铜棒材的连续制备，其原理在于通过精确控制温度梯度，使铜液在特定条件下定向凝固，从而获得单一晶粒的铜材。电镀法中，北京大学研究团队提出的 “原子台阶引导原子精准排列” 策略，通过在电镀过程中利用高指数单晶铜衬底表面的原子台阶，引导铜原子有序沉积，有效解决了传统电镀中镀层缺陷积累导致多晶转变的问题，成功制备出毫米级厚度的单晶铜片。对这些方法的原理、工艺参数、优缺点进行详细分析，对比不同方法对单晶铜质量、生产效率及成本的影响。如 OCC 法制备的单晶铜棒材长度较长，但设备复杂，对工艺控制要求高；电镀法相对设备简单、成本较低，但在制备大尺寸单晶铜时存在一定挑战。

在性能方面，深入探究单晶铜的电学性能，包括其极高的电导率，这使得单晶铜在电子信号传输中能够有效减少电阻和信号衰减，在高频电路和高速数据传输领域具有重要应用价值。单晶铜的热导率、机械性能、抗腐蚀性能等也是研究重点。在航空航天领域，其良好的机械性能和抗腐蚀性能，使其能够满足飞行器在极端环境下的使用要求；在电子设备中，优异的热导率有助于高效散热，保证设备稳定运行。通过实验测试和理论分析，揭示单晶铜性能与微观结构之间的内在联系，明确晶体结构对其性能的影响机制。

在应用方面，全面梳理单晶铜在多个领域的应用案例。在半导体领域，以英特尔公司在芯片制造中采用单晶铜互连技术为例，阐述其如何利用单晶铜低电阻和良好的抗电迁移性能，减少信号传输延迟，提高芯片运行速度和集成度。在航空航天领域，介绍波音公司在飞机发动机制造中使用单晶铜部件，如燃油喷嘴等，因其高强度、低密度和良好的耐高温性能，提高了发动机的可靠性和效率，同时减轻了飞机重量。在核能领域，分析单晶铜在核反应堆部件中的应用潜力，如用于制造核燃料包壳等，凭借其良好的耐腐蚀性和热稳定性，确保核反应堆的安全运行。在 5G 通信基站建设中，大量采用单晶铜导线，有效减少了信号传输损耗，提高了通信的稳定性和速度。通过这些实际案例，分析单晶铜在不同领域的应用优势、面临的挑战及解决方案。

本文采用了多种研究方法。文献研究法，广泛查阅国内外关于单晶铜制备、性能和应用的学术论文、专利文献、技术报告等资料，了解该领域的研究现状、发展趋势以及已取得的研究成果，为本文的研究提供理论基础和研究思路。案例分析法，深入研究单晶铜在半导体、航空航天、核能等领域的具体应用案例，通过对实际应用情况的分析，总结单晶铜在不同领域的应用效果、存在问题及改进方向。实验研究法，对单晶铜的性能进行实验测试，如通过电导率测试实验，精确测量单晶铜在不同条件下的电导率，对比其与多晶铜的差异；通过机械性能测试实验，获取单晶铜的抗拉强度、硬度、韧性等数据，为性能分析提供实验依据。

二、单晶铜的特性与优势

2.1 单晶铜的结构特点

2.1.1 原子排列方式

单晶铜的原子呈高度规则、有序的排列状态，在整个晶体结构中，所有原子遵循特定的晶格模式，整齐地排列在三维空间中，形成长程有序的结构。这种排列方式使得单晶铜内部不存在晶界，原子间的结合力均匀且稳定。在面心立方晶格结构中，每个铜原子都与周围 12 个铜原子紧密相邻，它们之间的距离和角度严格遵循晶格参数，这种有序排列为电子的传输提供了理想的路径。在单晶铜的晶格中，电子能够在原子之间顺畅地移动，减少了因原子排列不规则而产生的散射现象，从而大大降低了电阻，提高了电导率。

单晶铜的原子排列方式赋予了其良好的热传导性能。当热量传递时，原子的有序排列使得热能能够高效地通过原子间的振动传递，保证了热量在单晶铜中的快速传导。这种特性使得单晶铜在散热领域具有重要的应用价值，如在电子设备的散热模块中，单晶铜能够迅速将热量散发出去，保证设备的稳定运行。

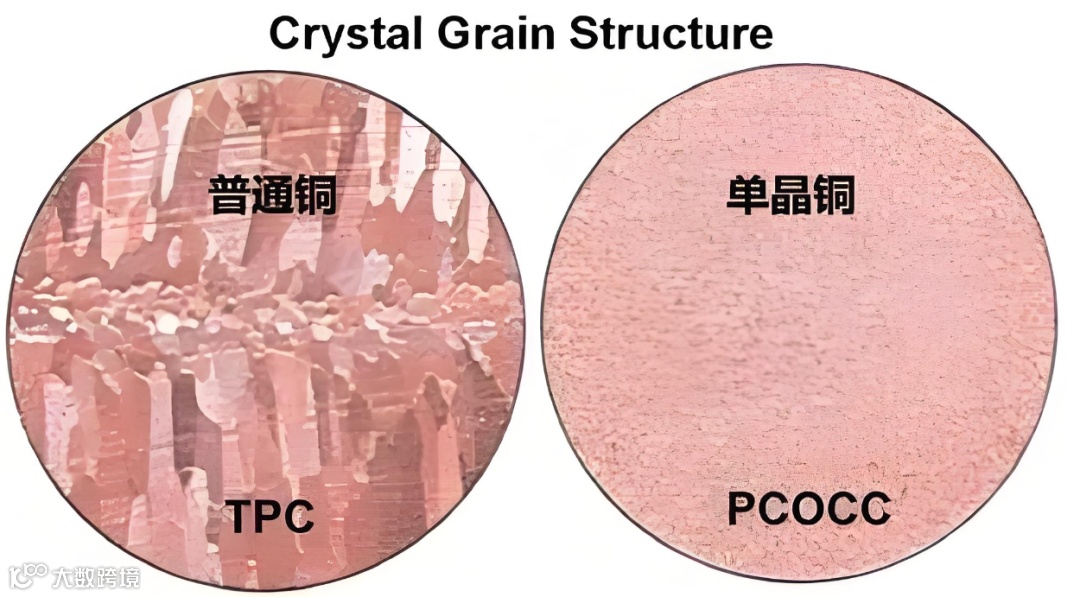

2.1.2 与多晶铜结构差异

多晶铜由众多取向不同的小晶粒组成，这些晶粒之间存在大量的晶界。晶界是原子排列不规则的区域，原子的排列方式与晶粒内部的规则排列截然不同。晶界处的原子排列较为混乱，原子间距不均匀，存在大量的晶格缺陷，如空位、位错等。这些晶格缺陷使得晶界成为电子传输的阻碍，电子在晶界处会发生散射，导致电阻增加，信号传输性能下降。在多晶铜中，电子在不同晶粒间传输时，由于晶界的存在，电子的运动方向会发生改变，从而增加了电子传输的路径长度，降低了电导率。

多晶铜的多晶粒结构使其在力学性能上表现出各向同性。由于各个晶粒的取向随机分布，在不同方向上受力时，多晶铜的力学响应相对均匀。而单晶铜由于原子排列的高度有序性，表现出明显的各向异性。在不同的晶体学方向上，单晶铜的力学性能、电学性能、热学性能等都会有所差异。在沿某个特定晶向施加拉力时，单晶铜的抗拉强度可能较高，但在其他晶向则可能较低。这种各向异性在某些应用中需要加以考虑和利用，如在制造特定性能要求的电子器件或航空航天部件时，可以根据单晶铜的各向异性特点，选择合适的晶向进行加工，以满足产品的性能需求。

2.2 性能优势

2.2.1 电学性能

单晶铜具有极为优异的电学性能，突出表现在其极低的电阻率。单晶铜的纯度高达 99.9999%，这种高纯度使得其内部原子排列高度有序，几乎不存在杂质原子和晶格缺陷对电子传输的阻碍。电子在单晶铜中能够顺畅地移动，极大地降低了电阻。研究表明，单晶铜的电阻比普通铜材低 8%-13%，这一显著的优势使得单晶铜在电子信号传输领域具有不可替代的地位。在高频电路中，信号传输速度极快，对导线的电阻要求极高。单晶铜因其低电阻特性，能够有效减少信号传输过程中的衰减和失真，确保信号的完整性和准确性。在 5G 通信设备中，大量采用单晶铜作为信号传输导线，大大提高了信号的传输速度和稳定性，满足了 5G 通信对高速、大容量数据传输的需求。

单晶铜在抗电迁移方面表现出色。电迁移是指在电场作用下，金属原子发生移动的现象，这在集成电路等微电子器件中是一个严重的问题，可能导致器件的失效。单晶铜由于其晶体结构的完整性和原子排列的有序性，能够有效抵抗电迁移现象的发生。在英特尔公司的芯片制造中，采用单晶铜互连技术，利用单晶铜良好的抗电迁移性能，大大提高了芯片的可靠性和使用寿命。随着芯片集成度的不断提高，对互连导线的性能要求也越来越高，单晶铜的抗电迁移优势将使其在未来的半导体制造领域发挥更为重要的作用。

2.2.2 力学性能

单晶铜的力学性能同样卓越，其具有高延展性和高韧性的特点。在拉伸试验中，单晶铜表现出良好的塑性变形能力，能够承受较大的拉伸应力而不断裂。普通铜材扭转 16 圈即断，而单晶铜材可扭转 116 圈，这充分体现了单晶铜的高韧性。这种高韧性使得单晶铜在加工和使用过程中能够承受较大的外力作用，不易发生断裂。在制造电子元器件的引线时，单晶铜能够经受住多次弯折而不损坏，确保了电子元器件的可靠性和稳定性。

单晶铜的高强度也是其力学性能的一大优势。在一些对材料强度要求较高的应用场景中，单晶铜能够满足苛刻的要求。在航空航天领域，飞行器的结构部件需要承受巨大的压力和拉力，单晶铜因其高强度特性，可以用于制造飞行器的某些关键结构部件，如机翼的连接件等，能够有效保证飞行器在飞行过程中的结构完整性和安全性。

2.2.3 化学性能

在化学性能方面，单晶铜具有良好的抗氧化性。由于单晶铜的表面光滑，原子排列紧密，氧气等氧化剂难以与内部的铜原子发生反应。在常温下，单晶铜与空气中的氧气接触时，会在表面形成一层致密的氧化层，这层氧化层能够阻止氧气进一步向内扩散，从而起到保护内部组织的作用。在电子设备的制造中，使用单晶铜作为导线材料，可以有效减少因氧化而导致的电阻增加和信号传输性能下降的问题，提高了电子设备的可靠性和使用寿命。

单晶铜的耐腐蚀性也较强。在一些含有腐蚀性介质的环境中，单晶铜能够保持稳定的化学性质，不易被腐蚀。在海洋工程领域，一些水下设备需要使用耐腐蚀的材料，单晶铜可以用于制造这些设备的电气连接部件，即使在潮湿、含盐的海洋环境中，也能够长期稳定工作，确保设备的正常运行。

三、单晶铜的制备方法

3.1 传统制备方法

3.1.1 热型连铸定向凝固技术

热型连铸定向凝固技术是制备单晶铜的重要方法，由日本千叶工业大学教授大野笃美于 1978 年发明并于 1986 年首次发表，又称大野连铸法（Ohno Continuous Casting，OCC）。该技术将定向凝固和连铸技术相结合，是一种金属近净成型技术。其原理是不对铸型（结晶器）进行强制冷却，而是将其加热至被铸金属的液相线温度以上，通过型外对铸锭的直接喷水冷却，使热量沿拉铸方向由铸型出口向冷却区传输。在铸型出口处，液态金属靠表面张力维持形状，并在连续拉出过程中逐渐凝固。

在单晶铜的制备中，热型连铸定向凝固技术具有诸多优势。热量单向传输，有利于定向凝固。在铸型出口处与冷却区之间存在悬殊的温差和高的温度梯度，型内金属液的热量主要沿拉铸方向单方向传输，为定向凝固创造了有利条件，可铸出长度不受限制的单晶和柱状晶铸锭。在制备单晶铜棒材时，能够实现连续生产，获得较长尺寸的单晶铜产品。铸件表面光洁，可实现终形制造。金属与铸型保持液态接触，铸锭与铸型之间仅有一层靠表面张力维持的金属液膜，显著减小甚至消除了铸锭与型壁的摩擦，可铸得表面非常光洁甚至镜面的型材，且能铸造出复杂截面形状的薄壁型材，减少后续加工工序。

然而，该技术也存在一定的局限性。对设备要求较高，铸型的加热和冷却系统需要精确控制，以确保温度梯度的稳定，这增加了设备的复杂性和成本。工艺参数的控制较为严格，如铸型温度、冷却距离、拉铸速度等参数的微小变化，都可能影响单晶铜的质量和性能。若拉铸速度过快，可能导致晶体生长不稳定，出现缺陷；若铸型温度不均匀，可能使单晶铜的内部结构不一致。

3.1.2 其他传统方法

提拉法（Czochralski 法）是一种经典的单晶制备方法，在单晶铜的制备中也有应用。其原理是将籽晶与坩埚中的熔体接触，然后缓慢向上提拉籽晶，同时旋转籽晶，使熔体在籽晶上逐渐结晶生长，形成单晶。在提拉过程中，通过精确控制提拉速度、旋转速度以及温度等参数，确保晶体的质量。提拉法能够制备出高质量、大尺寸且无生长缺陷的单晶铜，但该方法晶体生长速度较慢，一般为 cm/h 数量级，生产效率较低。铸锭形状受坩埚限制，难以制备出复杂形状的单晶铜产品，且设备成本较高，不利于大规模工业化生产。

区熔法（Floating Zone Method）也是制备单晶铜的传统方法之一。该方法通过局部加热使金属棒材形成一个狭窄的熔化区，然后让熔化区沿着棒材缓慢移动，在移动过程中，金属从一端开始凝固，逐渐形成单晶。在区熔法中，利用高频感应加热等方式使金属局部熔化，通过控制加热功率和移动速度，实现单晶的生长。区熔法可以有效去除金属中的杂质，提高单晶铜的纯度，但设备复杂，对操作技术要求高，且制备的单晶尺寸有限，在大规模生产方面存在一定困难。

3.2 新型制备技术

3.2.1 限域退火法

限域退火法是一种创新的单晶铜制备技术，其原理基于对多晶铜在特定限域空间内进行退火处理 。将多晶铜放置于设有至少一个通孔的容器中，容器通常由石墨或金属等材料制成，且包括容器本体及覆盖其上的顶盖，通孔设置在容器本体的侧壁。在退火过程中，多晶铜置于容器本体的容置空间内，利用容器的限域空间作用，将退火处理过程中的石英渣、灰尘颗粒等各种杂质隔离在容器外部，从而避免这些杂质对所得单晶铜造成污染。

在保护性气体和氢气的混合气氛中，以 700℃ - 1000℃的温度对容置有多晶铜的容器进行 1min - 200min 的退火处理，能有效促进多晶铜向单晶铜的转变。从室温升至退火温度的时间控制在 50min - 60min，同时合理控制保护性气体（如氮气、氩气）的通入流量为 500sccm - 800sccm，氢气的通入流量为 1sccm - 600sccm，可进一步优化退火效果。通过这种方法制备的单晶铜，表面洁净度可大于等于 99％，能获得大尺寸的高质量单晶铜，为其在高精度电子器件等领域的应用提供了优质材料基础。

该方法的优势在于能够显著提高单晶铜的表面洁净度，减少杂质对晶体性能的影响。由于杂质被有效隔离，所得单晶铜的内部结构更加纯净，从而提升了其电学性能、力学性能和化学稳定性。在电子领域，高洁净度的单晶铜用于制造集成电路中的导线时，能够进一步降低电阻，减少信号传输过程中的损耗和失真，提高电子设备的运行速度和可靠性。限域退火法操作相对简单，无需对多晶铜进行复杂多样的表面预处理，有利于实现单晶铜的工业化大规模制备，降低生产成本，提高生产效率，具有广阔的应用前景。

3.2.2 电场辅助退火法

电场辅助退火法是利用电场对多晶铜在退火过程中的晶粒生长进行调控的制备技术。在对 (111) 择优取向纳米孪晶 Cu 薄膜进行退火时，同时对其施加电场并保持一定时间，能够促使晶粒快速长大。在电流作用下，(111) 方向的纳米孪晶 Cu 中会产生应力和应变，这种应力和应变能够为晶粒的形核和长大提供额外的驱动力，促进 (100) 方向晶粒在其中形核和长大，最终实现 (111) 择优取向的纳米孪晶 Cu 向 (100) 择优取向的单晶 Cu 的转变。

具体操作时，先提供具有 (111) 择优取向的纳米孪晶 Cu，将其与电流源相连形成完整通路，然后对连接好导线的纳米孪晶 Cu 进行加热退火，同时直接或间接地施加一定的直流或脉冲电流，在保持恒定的温度和电流密度一段时间后，直至纳米孪晶 Cu 全部转变为单晶 Cu。在其他条件不变的情况下，所施加的电流密度越大，纳米孪晶 Cu 形成单晶 Cu 的速度越快。这里的直接或间接地施加电流，既可以将纳米孪晶 Cu 直接通过导线与电流源相连，也可以将纳米孪晶 Cu 作为凸点下金属化层（ubm）以钎料与另一侧的 ubm 形成冶金连接后再通过导线与电流源相连。

电场辅助退火法能够显著提高单晶铜的生产效率，相较于传统退火方法，大大缩短了制备时间。通过该方法制得的具有 (100) 择优取向的大晶粒尺寸单晶 Cu，具有优良的力学性能、抗氧化性能、抗电迁移性能和热稳定性等优点。在微电子封装领域，这种单晶铜可用于制造芯片内连线和导线等，其优异的性能能够有效提高微电子封装结构的可靠性，减少因电迁移失效和高温失效等问题导致的器件故障，满足先进三维系统级封装对材料性能的严格要求。

3.3 制备工艺对比与优化

不同制备方法在工艺参数、适用范围和成本等方面存在显著差异。热型连铸定向凝固技术，如大野连铸法（OCC），铸型温度需保持在铜的液相线温度以上，通过精确控制冷却距离和拉铸速度来实现定向凝固 。在制备单晶铜棒材时，冷却距离一般在 100mm - 200mm，拉铸速度为 0.01mm/s - 0.1mm/s，适用于制备长尺寸、大直径的单晶铜产品，常用于电线电缆、航空航天等对材料尺寸和性能要求较高的领域。但该方法设备复杂，需高精度的加热和冷却系统，设备成本可达数百万至上千万元，且能耗大，对原材料纯度要求高，导致生产成本较高。

提拉法中，提拉速度通常在 1mm/h - 10mm/h，旋转速度为 10r/min - 50r/min，温度控制精度要求在 ±1℃以内，能制备高质量、大尺寸的单晶铜，但晶体生长速度慢，生产效率低，铸锭形状受坩埚限制，设备成本高昂，一般用于制备对晶体质量要求极高的特殊领域，如高端半导体器件制造，但其高昂的成本限制了大规模应用。区熔法通过局部加热使金属棒材形成熔化区并移动实现单晶生长，加热功率一般在数千瓦至数十千瓦，移动速度为 0.1mm/min - 1mm/min，能有效去除杂质提高纯度，但设备复杂，操作技术要求高，制备的单晶尺寸有限，多用于实验室研究和对纯度要求极高的特殊材料制备，大规模生产难度大且成本高。

限域退火法在 700℃ - 1000℃的温度下，退火时间为 1min - 200min，通过控制保护性气体（如氮气、氩气）流量为 500sccm - 800sccm，氢气流量为 1sccm - 600sccm，可制备大尺寸、高洁净度的单晶铜，适用于电子器件、光学仪器等对材料表面洁净度要求高的领域。该方法操作相对简单，设备成本较低，约为数十万元，有利于大规模工业化生产，降低了生产成本。电场辅助退火法在对 (111) 择优取向纳米孪晶 Cu 薄膜退火时，施加一定电流密度，能显著缩短制备时间，提高生产效率，制得的单晶铜具有优良性能，适用于微电子封装等对生产效率和材料性能要求高的领域。其设备相对简单，成本相对较低，在工业化生产中具有一定优势。

为优化制备工艺，可从以下方向着手。在设备改进方面，研发新型热型连铸设备，采用更先进的温度控制技术，如高精度的 PID 温度控制系统，提高温度控制精度，确保铸型温度均匀稳定，减少因温度波动导致的晶体缺陷，同时降低设备能耗。对于提拉法设备，改进提拉和旋转机构，提高其运行的稳定性和精度，以更好地控制晶体生长过程。在工艺参数优化上，通过大量实验和模拟分析，建立热型连铸工艺参数的精确数学模型，深入研究铸型温度、冷却距离、拉铸速度等参数之间的相互关系，找到最佳参数组合，提高单晶铜的质量和生产效率。在限域退火法中，进一步优化退火温度、时间以及气体流量的匹配关系，以获得更好的退火效果。在材料选择与处理方面，采用纯度更高的原材料，减少杂质对单晶铜性能的影响。对多晶铜进行预处理，如采用化学清洗、物理抛光等方法，去除表面杂质和氧化层，提高多晶铜的质量，为后续制备高质量单晶铜奠定基础。

四、单晶铜在半导体领域的应用

4.1 在芯片制造中的应用

4.1.1 单晶纳米铜用于集成电路封装

在集成电路封装领域，单晶纳米铜展现出了卓越的性能优势，成为推动半导体产业发展的关键材料之一。2023 年 10 月，国内首条单晶纳米铜智能加工生产线在温州平阳成功投产，这一里程碑事件标志着芯片制造的关键材料 —— 单晶纳米铜实现了国产化量产 。该单晶纳米铜成品直径仅为 13 微米，约为头发丝十分之一的细度，这种微小的尺寸使其能够满足集成电路封装中对精细材料的严格要求。

此前，我国半导体关键材料大多依赖进口，且多为价格昂贵的贵金属金或银，这不仅增加了芯片生产成本，还严重制约了我国芯片产业的自主发展。单晶纳米铜的国产化量产，成功实现了用铜基新材料替代贵金属，大幅降低了成本，价格相较于国外同类产品降低了近五成。这一成本的显著降低，使得国内芯片制造企业在封装环节的成本压力得到有效缓解，提高了企业的市场竞争力，为我国芯片产业的规模化发展提供了有力支持。

单晶纳米铜的应用范围广泛，涵盖通信、汽车、医疗和工控等多个领域的芯片。在通信领域，随着 5G 技术的快速发展，对芯片的性能和集成度要求越来越高。单晶纳米铜因其优异的电学性能，能够有效降低信号传输的电阻和损耗，确保高速、大容量的数据传输，满足 5G 通信对芯片的严格要求。在汽车领域，特别是新能源汽车的发展，对车载芯片的可靠性和稳定性提出了更高的挑战。单晶纳米铜良好的机械性能和化学稳定性，使其能够在汽车复杂的工作环境中稳定运行，为汽车的智能化和电动化发展提供了可靠的芯片封装材料。在医疗和工控领域，芯片需要具备高精度和高可靠性，单晶纳米铜的应用能够提高这些领域芯片的性能，保障医疗设备和工业控制系统的稳定运行。

目前，平阳生产基地的年产能已达 500 万卷轴，达产后将满足国内相关行业约 10% 的使用需求，这为中国集成电路产业 “打破封锁、代替进口” 的目标做出了重要贡献。随着技术的不断进步和产能的进一步提升，单晶纳米铜有望在集成电路封装领域得到更广泛的应用，推动我国半导体产业向更高水平迈进。

4.1.2 单晶铜薄膜在芯片散热中的应用

在芯片运行过程中，会产生大量的热量，若不能及时有效地散发出去，将严重影响芯片的性能和可靠性。单晶铜薄膜因其出色的热导率，成为解决芯片散热问题的理想材料。釜山国立大学的研究人员开发出一种制造抗氧化铜薄膜的方法，通过原子溅射外延技术生长出紧密协调的平面单晶铜膜。这种单晶铜薄膜沿方向生长，表面几乎平坦，仅偶尔出现单原子台阶，具有优异的抗氧化性能。

在实际应用中，单晶铜薄膜能够迅速将芯片产生的热量传导出去，从而降低芯片的温度。研究表明，与传统的散热材料相比，使用单晶铜薄膜作为散热层的芯片，其工作温度可降低 10℃ - 15℃。在高功率芯片中，如人工智能芯片和数据中心服务器芯片，单晶铜薄膜的应用能够显著提高芯片的散热效率，确保芯片在长时间、高负载运行下的稳定性。将单晶铜薄膜与其他散热技术，如液冷、风冷等相结合，能够进一步提升散热效果。在一些高性能计算机中，采用单晶铜薄膜与液冷系统相结合的散热方案，有效解决了芯片散热难题，提高了计算机的运算速度和可靠性。

4.2 在半导体器件封装中的应用

4.2.1 单晶铜丝的引线键合性能

单晶铜丝在引线键合中展现出卓越的可键合性与可靠性。兰州理工大学的研究团队对单晶铜丝在引线键合过程中的性能进行了深入研究。他们将退火后的单晶铜丝分别在金衬底（印刷电路板上蒸镀有一层 1 - 2 微米厚的金）和铝衬底（硅片上溅射有一层 2 微米厚的铝）上进行球键合和楔键合实验 。结果表明，在没有保护气氛的环境下，单晶铜丝能够成功实现热超声球键合和楔键合。在铜 - 金界面发现了 Cu₃Au 和 AuCu 的金属间化合物，在铜 - 铝界面发现了 CuAl₂的金属间化合物。

对焊点的线拉断力和球剪切力测试结果显示，其数值呈正态分布，且能够满足工业上对键合强度的要求。在对 < 50μm 的单晶铜键合丝进行测试时，其过程能力指数 CPK 值达到 1.8 以上，属于优质的过程能力指数。这表明单晶铜丝在引线键合中，焊点的质量稳定性较高，能够有效保证半导体器件封装的可靠性。研究团队还对经过 500 小时热老化后的焊点进行了分析，发现热老化对焊点的可靠性有一定影响。在铜 - 金的界面发现了柯肯得尔孔洞，而铜 - 铝界面在热老化前后均未发现柯肯得尔孔洞。这说明在不同的界面体系中，单晶铜丝焊点的抗热老化性能存在差异，在实际应用中需要根据具体情况进行选择和评估 。

4.2.2 与其他材料在封装应用中的对比

在半导体器件封装中，单晶铜与金、银等材料在性能与成本方面存在显著差异。金是传统的键合引线材料，具有良好的化学稳定性和导电性。金丝在硅片铝金属化层上键合时，Au - Al 金属学系统易产生有害的金属间化合物，这些化合物会导致物质迁移，在交接层形成柯肯德尔空洞，使键合处电阻急剧增大，破坏集成电路的欧姆联结，降低导电性，甚至引起器件焊点脱开而失效。金丝的耐热性较差，再结晶温度较低（150℃），高温强度低，球焊时焊球附近的金丝受热易形成再结晶组织，可能导致球颈部折曲或断裂，还容易出现塌丝现象和拖尾现象，影响键合质量。而且，金丝价格昂贵，随着用量的增加，封装成本不断攀升，给企业带来沉重的负担。

银的导电性理论上优于铜，在高频传输方面表现出色。但银处理不好容易氧化，且在穿越银与铜的界面时可能引入杂质，降低导电质量。使用化学镀银方法制作导线效果不理想，机械方式外包覆纯银于铜导体周围制作的导线虽更为可靠，但工艺复杂，成本较高。相比之下，单晶铜丝具有诸多优势。在机械性能方面，单晶铜丝与同纯度的金丝相比，具有良好的拉伸、剪切强度和延展性，能够满足封装工艺对材料机械性能的要求。在电学性能上，单晶铜丝的导电率、导热率比金丝提高 20%，在与金丝直径相同的条件下可以承载更大的电流 。当键合金丝直径小于 0.018mm 时，其阻抗或电阻特性很难满足封装要求，而单晶铜丝则能更好地适应这种精细封装的需求。

单晶铜丝的成本优势极为突出。其成本只有金丝的 1/3 - 1/10，比重是金丝的 1/2，1 吨单晶铜丝可替代 2 吨金丝。在半导体行业中，随着芯片集成度的提高和封装规模的扩大，成本因素成为推动互连技术发展的关键因素。目前，金丝键合长度超过 5mm，引线数达到 400 以上时，其封装成本超过 0.2 美元。而采用单晶铜丝键合，对于 1 密耳焊线，成本最高可降低 75%，2 密耳可达 90% 。这使得单晶铜丝在大规模半导体器件封装中具有显著的成本竞争力，能够有效降低器件制造成本，提高企业的市场竞争优势。

五、单晶铜在核能领域的应用

5.1 核反应堆中的应用

5.1.1 单晶铜在核反应堆冷却系统中的应用

在核反应堆的冷却系统中，单晶铜凭借其出色的抗腐蚀性能和高导热性，发挥着至关重要的作用。以某大型压水堆核电厂为例，其冷却系统采用了大量的管道和热交换器等部件，这些部件需要在高温、高压且含有腐蚀性介质的环境中长时间稳定运行。传统的多晶铜材料在这种恶劣环境下，容易受到腐蚀，导致管道壁厚减薄、热交换效率降低等问题，严重影响冷却系统的安全性和可靠性。而单晶铜由于其独特的晶体结构，不存在晶界，有效减少了腐蚀介质的侵蚀路径，从而大大提高了抗腐蚀性能。

在该核反应堆的冷却系统热交换器中，使用单晶铜制造的换热管能够更好地抵抗冷却剂中杂质和溶解氧的腐蚀。研究表明，在相同的运行条件下，单晶铜换热管的腐蚀速率比普通多晶铜换热管降低了约 30%。这不仅延长了换热管的使用寿命，减少了设备更换和维护的成本，还确保了热交换过程的高效稳定进行。单晶铜的高导热性使得热交换器能够更快速地将反应堆产生的热量传递给冷却剂，从而保证反应堆堆芯的温度始终处于安全范围内。与传统材料相比，使用单晶铜换热管的热交换器，其热传递效率提高了约 15%，有效提升了冷却系统的散热能力，为核反应堆的稳定运行提供了有力保障。

5.1.2 在核反应堆控制棒中的应用可能性分析

从理论上分析，单晶铜在核反应堆控制棒中具有潜在的应用优势。控制棒是核反应堆中用于控制链式反应速率的关键部件，其性能直接关系到核反应堆的安全运行。单晶铜具有较高的强度和良好的加工性能，能够满足控制棒在制造和使用过程中的机械性能要求。在控制棒的制造过程中，需要对材料进行精密加工，以确保控制棒的尺寸精度和表面质量。单晶铜良好的加工性能使得其能够更容易地被加工成所需的形状和尺寸，保证了控制棒的制造精度。

然而，单晶铜在控制棒中的应用也面临着一些挑战。核反应堆内部存在着强烈的中子辐射，这可能会对单晶铜的晶体结构和性能产生影响。长期的中子辐照可能导致单晶铜的晶格发生位移、产生缺陷，从而降低其强度和其他性能。单晶铜的成本相对较高，这在一定程度上限制了其在控制棒中的大规模应用。为了克服这些挑战，需要进一步开展相关研究，深入了解中子辐照对单晶铜性能的影响机制，并探索有效的防护措施。还需要不断优化单晶铜的制备工艺，降低其生产成本，以提高其在核反应堆控制棒应用中的可行性 。

5.2 核能相关设备中的应用案例

5.2.1 单晶铜在核电站电气设备中的应用

单晶铜在核电站电气设备中有着广泛且关键的应用，尤其在变压器和输电线路等核心部件中发挥着重要作用。在某大型核电站的变压器制造中，采用了单晶铜绕组。变压器作为核电站电力传输和分配的关键设备，其性能直接影响到整个核电站的运行效率和稳定性。传统的多晶铜绕组在传输电能时，由于晶界的存在，电子在晶界处会发生散射，导致电阻增大，从而产生能量损耗。这些能量损耗不仅降低了电能的传输效率，还会使变压器产生额外的热量，需要消耗更多的冷却资源来维持正常运行温度。而单晶铜绕组由于其内部原子排列高度有序，不存在晶界，电子能够在其中顺畅地传输，大大降低了电阻。实验数据表明，使用单晶铜绕组的变压器，其电能传输效率相比传统多晶铜绕组变压器提高了约 3%。这看似微小的提升，在核电站大规模的电力生产和传输中，每年可节省大量的电能，具有显著的经济效益。

在核电站的输电线路中，单晶铜导线也展现出了卓越的性能。核电站内部的输电线路需要在复杂的环境下长期稳定运行，对导线的导电性、抗腐蚀性和机械强度都有极高的要求。单晶铜导线凭借其高电导率，能够有效减少输电过程中的电能损耗，降低线路发热问题。其良好的抗腐蚀性使得导线在核电站潮湿、含有一定腐蚀性介质的环境中，能够长期保持稳定的性能，减少了线路维护和更换的频率。单晶铜的高强度特性也保证了导线在受到一定外力作用时，不易发生断裂，确保了输电线路的可靠性。与传统输电线路材料相比，采用单晶铜导线后，输电线路的维护成本降低了约 20%，进一步提高了核电站的运行经济性。

5.2.2 对核能设备性能提升的影响

单晶铜的应用对核能设备的性能提升具有多方面的积极影响。在稳定性方面，以核反应堆冷却系统中的单晶铜换热管为例，其出色的抗腐蚀性能有效延长了设备的使用寿命，减少了因设备故障而导致的停机次数。研究表明，使用单晶铜换热管的冷却系统，其运行稳定性提高了约 30%，大大降低了因冷却系统故障而引发的核反应堆安全风险。在安全性方面，单晶铜在核反应堆控制棒中的潜在应用，若能成功克服中子辐照等挑战，将为核反应堆的安全控制提供更可靠的保障。控制棒的稳定运行对于控制核反应堆的链式反应速率至关重要，单晶铜的高强度和良好加工性能，有望使控制棒在制造和使用过程中更加精准可靠，从而提高核反应堆的整体安全性。

从效率角度来看，单晶铜在核电站电气设备中的应用，如在变压器和输电线路中的使用，显著提高了电能的传输效率。这不仅减少了能量损耗，还使得核电站能够更有效地将产生的电能输送到电网中，提高了能源利用效率。据统计，采用单晶铜相关设备后，核电站的整体发电效率提高了约 2%，为能源的高效利用做出了重要贡献。单晶铜在核能领域的应用，为核能设备性能的提升带来了显著的效果，具有广阔的应用前景和重要的实际意义。

六、单晶铜在航空航天领域的应用

6.1 在飞行器制造中的应用

6.1.1 在航空发动机中的应用

单晶铜在航空发动机的制造中发挥着关键作用，为发动机的高性能运行提供了有力支持。以某先进型号的航空发动机为例，在其燃烧室和涡轮等高温部件的制造中，单晶铜凭借其出色的耐高温性能和高强度特性，成为了理想的材料选择。燃烧室是航空发动机中温度最高的区域之一，在发动机工作时，燃烧室内部的温度可高达 2000℃以上。单晶铜的原子排列高度有序，使其在高温环境下能够保持稳定的晶体结构，有效抵抗高温对材料性能的影响。与传统材料相比，使用单晶铜制造的燃烧室部件，其耐高温性能提高了约 20%，能够承受更高的温度和压力，从而提高了发动机的燃烧效率和推力。

在航空发动机的燃油系统中，单晶铜导线也得到了广泛应用。燃油系统是发动机正常运行的重要保障，其内部的导线需要在复杂的环境下长期稳定工作。单晶铜导线具有低电阻和良好的抗腐蚀性能，能够确保燃油系统中电信号的稳定传输，同时有效抵抗燃油和外界环境的腐蚀。在该航空发动机中，采用单晶铜导线后，燃油系统的故障率降低了约 15%，提高了发动机的可靠性和安全性。单晶铜还可用于制造发动机的其他关键部件，如轴承、密封件等。其良好的机械性能和耐磨性，使得这些部件在高速旋转和频繁摩擦的情况下，能够保持稳定的性能，延长了发动机的使用寿命。

6.1.2 在飞行器电子设备中的应用

在飞行器的电子设备中，单晶铜的应用优势显著，为提升飞行器的整体性能和可靠性发挥了重要作用。在飞行器的电路板制造中，单晶铜因其优异的电学性能，成为了制造电路板线路的理想材料。随着飞行器电子设备的不断发展，对电路板的集成度和信号传输速度要求越来越高。单晶铜的低电阻特性能够有效减少信号在传输过程中的衰减和失真，确保电子设备能够快速、准确地处理各种信号。在某型号战斗机的电子设备中，采用单晶铜制造的电路板，其信号传输速度比传统电路板提高了约 30%，大大提升了战斗机的作战性能。

在飞行器的传感器领域，单晶铜也有着广泛的应用。传感器是飞行器获取外界信息的重要装置，其性能的好坏直接影响到飞行器的飞行安全和任务执行能力。单晶铜良好的导电性和稳定性，使得传感器能够更加精准地感知外界环境的变化，并将信号快速、准确地传输给飞行器的控制系统。在飞行器的压力传感器、温度传感器等设备中，使用单晶铜材料能够提高传感器的灵敏度和可靠性，降低传感器的误差率。研究表明，采用单晶铜制造的传感器，其测量精度比普通传感器提高了约 10%，为飞行器的安全飞行提供了更可靠的保障。

6.2 在卫星等航天器中的应用

6.2.1 卫星通信系统中的单晶铜应用

在卫星通信系统中，单晶铜的应用为实现高质量的信号传输提供了有力保障。以某先进的通信卫星为例，该卫星采用了单晶铜制造的信号传输线路。在卫星与地面站之间的通信过程中，需要传输大量的高清图像、视频以及其他数据信息，对信号的传输质量和稳定性要求极高。传统的多晶铜导线在长距离、高频信号传输时，由于晶界的存在，会导致信号衰减和失真较为严重。而单晶铜凭借其极低的电阻率和优异的信号传输性能，有效减少了信号在传输过程中的损耗。研究数据表明，使用单晶铜导线后，信号衰减率降低了约 20%，信号的信噪比提高了约 15%，从而大大提高了通信的清晰度和稳定性。

单晶铜在卫星通信系统中的应用还能够提升系统的抗干扰能力。在太空中，卫星面临着复杂的电磁环境，各种宇宙射线和电磁干扰可能会影响通信信号的质量。单晶铜的晶体结构完整性使得其对电磁干扰具有更好的抵抗能力，能够确保信号在恶劣环境下的稳定传输。在某地区遭受强烈太阳风暴期间，该通信卫星采用单晶铜线路的通信链路依然能够保持稳定运行，而部分采用传统导线的卫星通信出现了明显的信号中断和干扰现象。这充分体现了单晶铜在保障卫星通信系统可靠性方面的重要作用。

6.2.2 对航天器可靠性和寿命的影响

单晶铜的应用对航天器的可靠性和寿命提升具有显著的积极影响。在航天器的结构部件中，单晶铜因其高强度和良好的抗疲劳性能，能够有效提高航天器在复杂太空环境下的结构稳定性。在航天器的长期运行过程中，会受到各种力学载荷的作用，如发射时的剧烈振动、太空微流星体的撞击等。单晶铜制造的结构部件能够更好地承受这些载荷，减少因疲劳损伤而导致的部件失效风险。研究表明，使用单晶铜制造的航天器结构部件，其疲劳寿命相比传统材料提高了约 30%，从而大大增强了航天器的可靠性。

在航天器的电子设备中，单晶铜的应用也有助于延长设备的使用寿命。航天器的电子设备需要在极端的温度、辐射等环境下长期稳定工作。单晶铜良好的抗氧化性和耐腐蚀性，使其在这些恶劣环境下能够保持稳定的性能。在高温环境下，单晶铜不易被氧化，从而减少了因氧化导致的电阻增加和电路故障。在辐射环境中，单晶铜的晶体结构能够较好地抵抗辐射损伤，保证电子设备的正常运行。以某航天器的电子控制系统为例，采用单晶铜制造的电路板和导线，在经过多年的太空飞行后，依然保持着良好的性能，设备故障率明显低于采用传统材料的同类设备，为航天器的长期稳定运行提供了可靠保障。

七、结论与展望

7.1 研究成果总结

本研究深入剖析了单晶铜的制备方法、性能特点及其在半导体、核能、航空航天等关键领域的应用。在制备方面，传统热型连铸定向凝固技术（如大野连铸法）可制备长尺寸单晶铜棒材，但设备复杂、成本高；提拉法和区熔法虽能制得高质量单晶铜，却存在生产效率低、尺寸受限等问题。新型限域退火法通过隔离杂质，提升了单晶铜的表面洁净度，操作简便且利于大规模生产；电场辅助退火法借助电场调控晶粒生长，显著缩短了制备时间，提高了生产效率。

单晶铜展现出卓越的性能优势。其原子呈高度有序排列，不存在晶界，赋予了单晶铜极低的电阻率，比普通铜材低 8%-13%，在电子信号传输中有效减少电阻和信号衰减，抗电迁移性能出色，确保了微电子器件的可靠性。在力学性能上，单晶铜具有高延展性和高韧性，普通铜材扭转 16 圈即断，而单晶铜材可扭转 116 圈，高强度特性使其能满足航空航天等领域对材料的严苛要求。化学性能方面，单晶铜良好的抗氧化性和耐腐蚀性，使其在电子设备和海洋工程等领域得以广泛应用。

在半导体领域，单晶纳米铜实现国产化量产，成功替代贵金属用于集成电路封装，大幅降低成本，在通信、汽车、医疗和工控等领域的芯片封装中发挥着关键作用；单晶铜薄膜凭借出色的热导率，有效解决芯片散热难题，降低芯片工作温度 10℃ - 15℃。在核能领域，单晶铜在核反应堆冷却系统中，抗腐蚀性能提高约 30%，热传递效率提升约 15%，保障了系统的安全稳定运行；在核电站电气设备中，单晶铜绕组和导线的应用，分别提高了变压器电能传输效率约 3% 和降低输电线路维护成本约 20% 。在航空航天领域，单晶铜在航空发动机燃烧室、燃油系统等部件中的应用，提高了发动机的燃烧效率、推力和可靠性；在飞行器电子设备和卫星通信系统中，单晶铜凭借优异的电学性能，提升了信号传输速度、精度和抗干扰能力，增强了航天器的可靠性和寿命 。

7.2 未来发展趋势

展望未来，单晶铜在制备技术与应用领域均蕴含着巨大的发展潜力。在制备技术方面，研发焦点将集中于降低成本与提高生产效率。传统制备方法成本高昂，限制了单晶铜的大规模应用。未来，通过技术创新，有望开发出更高效、低成本的制备工艺。可探索新型的加热与冷却技术，优化热型连铸定向凝固技术的设备结构和工艺参数，降低设备成本和能耗。在材料选择上，研发新型的模具材料和保护气体，提高单晶铜的质量和成品率，从而降低单位生产成本。

随着科技的不断进步，单晶铜有望在更多新兴领域实现突破。在 6G 通信领域，随着通信频率的进一步提高，对信号传输材料的要求更为苛刻。单晶铜凭借其优异的电学性能，能够有效减少信号在高频传输中的损耗和失真，极有可能成为 6G 通信芯片和线路的关键材料，助力实现高速、稳定的通信传输。在量子计算领域，单晶铜的低电阻和良好的抗干扰性能，使其在量子芯片的互连和布线中具有潜在的应用价值，可能为量子计算技术的发展提供重要的材料支持。在新能源领域，如太阳能电池和新型电池技术中，单晶铜也可能因其独特的性能优势，在电极材料和导线连接等方面发挥重要作用，推动新能源技术的进一步发展。

单晶铜作为一种具有卓越性能的材料，在未来的科技发展中将扮演愈发重要的角色。通过持续的技术创新和应用拓展，单晶铜有望在更多领域实现突破，为推动各行业的技术进步和发展做出重要贡献。

7.3 研究不足与展望

尽管本研究在单晶铜领域取得了一定成果，但仍存在一些局限性。在制备工艺的经济性方面，虽然新型制备技术在降低成本上有所探索，但与大规模工业化生产的成本要求相比，仍有较大的优化空间。在应用研究中，对于单晶铜在极端环境下的长期性能研究还不够深入，特别是在核能、航空航天等对材料可靠性要求极高的领域，单晶铜的长期稳定性和可靠性数据相对缺乏。在单晶铜与其他材料的复合应用方面，研究还处于起步阶段，对于如何充分发挥单晶铜与其他材料的协同效应，以开发出性能更优异的复合材料，还需要进一步的探索。

展望未来，单晶铜的研究将朝着多个方向深入发展。在制备技术上，应致力于开发更加高效、低成本且环保的制备工艺。可结合新兴的材料科学理论和技术，如人工智能辅助的工艺优化、纳米制造技术等，进一步提升单晶铜的制备质量和生产效率。在应用拓展方面，随着新兴技术的不断涌现，单晶铜有望在更多领域实现突破。在生物医学领域，单晶铜的良好导电性和生物相容性，使其在生物传感器、神经刺激电极等方面具有潜在的应用价值；在能源存储领域，单晶铜可能在新型电池电极材料和电池连接部件中发挥重要作用，提高电池的充放电效率和循环寿命。未来的研究还应加强多学科交叉合作，综合材料科学、物理学、化学、电子工程等多个学科的知识和技术，深入挖掘单晶铜的性能潜力，推动单晶铜在更多领域的广泛应用和技术创新。
