开车时踩下刹车的安全感，飞机起飞时的平稳震颤，压力容器运行时的静默承压——这些场景背后，都藏着“无损检测”的身影。作为不破坏工件就能排查缺陷的“质量医生”，它究竟有哪些核心技术？不少人听过超声、X射线检测，却分不清各自适用场景；也有人好奇为何有的检测只查表面，有的能探深层。本文作为质检工程师的实操总结，用“透视眼”“显形魔法”等通俗比喻拆解5种主流方法，从原理到优劣一目了然，更附选型避坑指南。无论你是制造业从业者、工程类学生，还是对工业质检好奇的读者，都能快速get无损检测的核心逻辑，避开“选不对方法致漏检”的坑。
一、超声波检测（UT）：穿透材料的 “透视眼”
（一）检测原理
超声波检测就像是给材料做“B 超”，利用超声波在材料中传播时的反射、折射等特性来探测内部情况。想象一下，我们对着一堵墙大喊，声音会反射回来，通过反射声音的时间和强度，能大致判断墙后是否有障碍物。超声波检测也是这个道理，不过它用的是频率高于 20kHz 的超声波 ，人耳听不到。

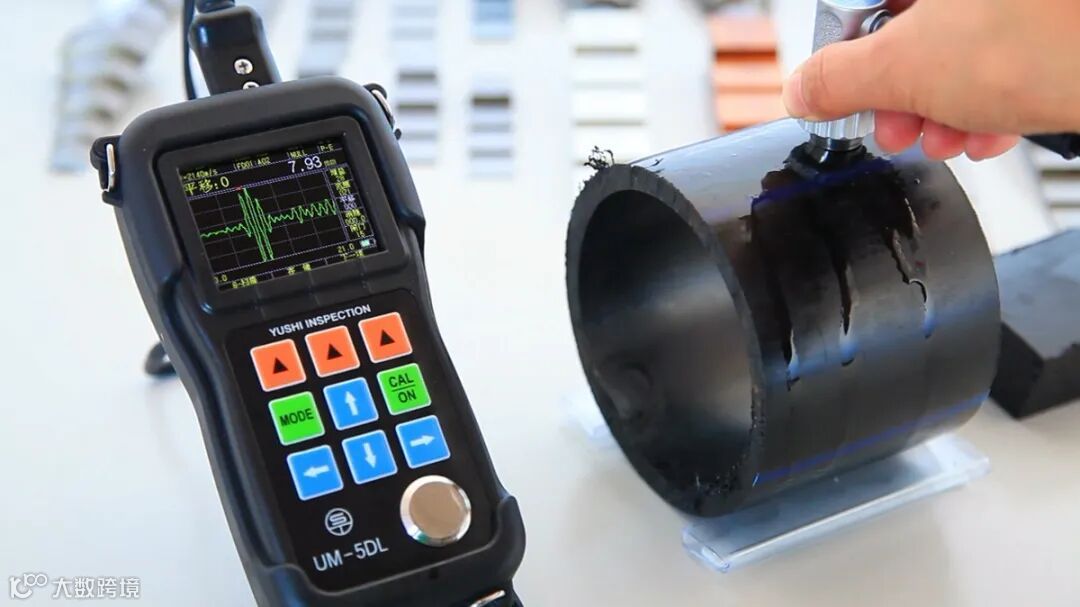

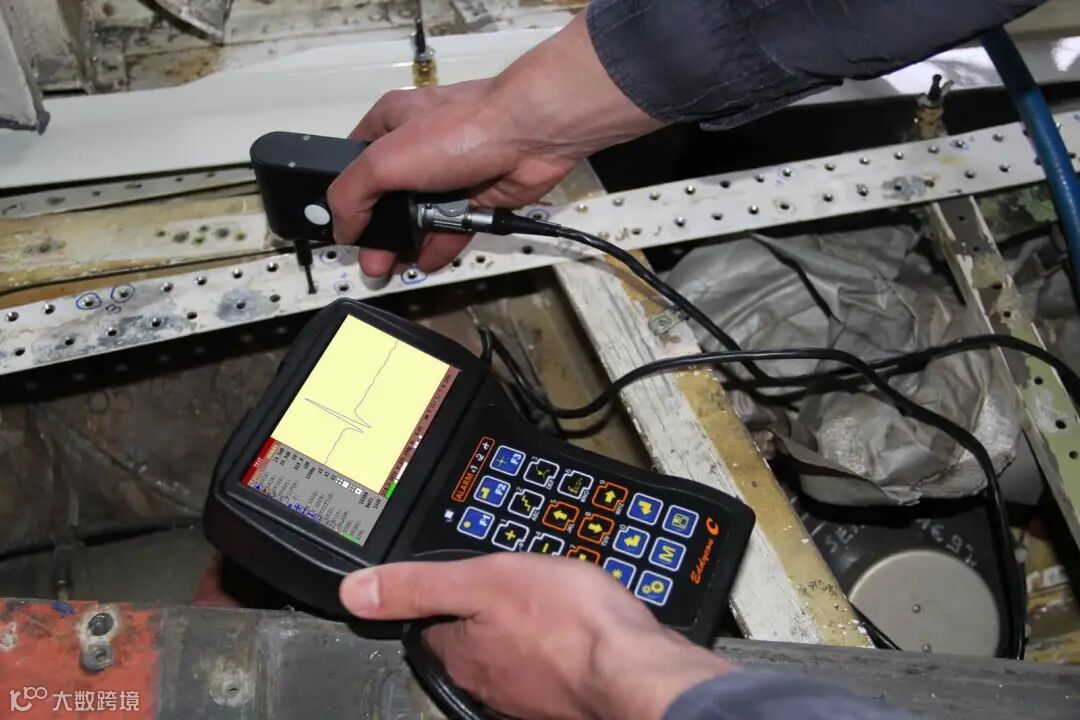

检测时，超声波探伤仪通过探头向工件发射超声波脉冲，当超声波遇到材料内部的缺陷（如裂纹、气孔、夹杂等）时，由于缺陷与周围材料的声阻抗不同，部分超声波会被反射回来。探伤仪接收这些反射回波，并将其转化为电信号，在显示屏上以波形的形式呈现出来。通过分析回波的时间、幅度和形状等信息，就可以判断缺陷的位置、大小和性质，这就是常用的脉冲反射法。
（二）核心优势
1、适用性广：无论是金属、非金属还是复合材料，超声波检测都能大显身手。在航空航天领域，用于检测飞机发动机叶片、机身结构件等金属部件的内部缺陷；在建筑行业，可检测混凝土内部的空洞、裂缝等；在复合材料制造中，也能有效检测复合材料层间的脱粘等问题。此外，超声波还能用于测量材料的厚度，工业上常用的超声测厚仪就是基于这个原理。
2、灵敏度高：对面积型缺陷（如裂纹）特别敏感，能检测出毫米级甚至更小的缺陷，定位精度可达毫米级。在桥梁钢结构检测中，能精准定位微小裂纹，及时发现安全隐患。
3、安全高效：它无辐射，对人体和环境无害，检测人员无需担心辐射危害。而且成本相对较低，检测速度快，能快速完成大面积检测任务，比如对大型储罐的定期检测。
（三）应用局限
1、依赖工件表面平整度：如果工件表面粗糙或不规则，超声波在传播过程中会发生散射和衰减，影响检测效果。比如铸件表面粗糙，就需要对表面进行打磨处理后才能进行准确检测。
2、对体积型缺陷识别能力有限：相比射线检测，超声波检测对体积型缺陷（如疏松）的识别能力较弱。因为疏松缺陷的反射波信号较弱，容易被噪声掩盖，在检测一些疏松缺陷较多的铸件时，可能会出现漏检情况。
二、磁粉检测（MT）：铁磁材料的 “表面扫描仪”
（一）检测原理
磁粉检测就像是给铁磁性材料做“表面扫描”，它利用了铁磁性材料被磁化后的特殊性质。当铁磁性工件被磁化时，正常部位的磁力线均匀分布，但如果表面或近表面存在缺陷，比如裂纹、气孔、夹杂等，这些缺陷会使磁力线发生畸变，部分磁力线会从缺陷处泄漏到空气中，形成漏磁场 。

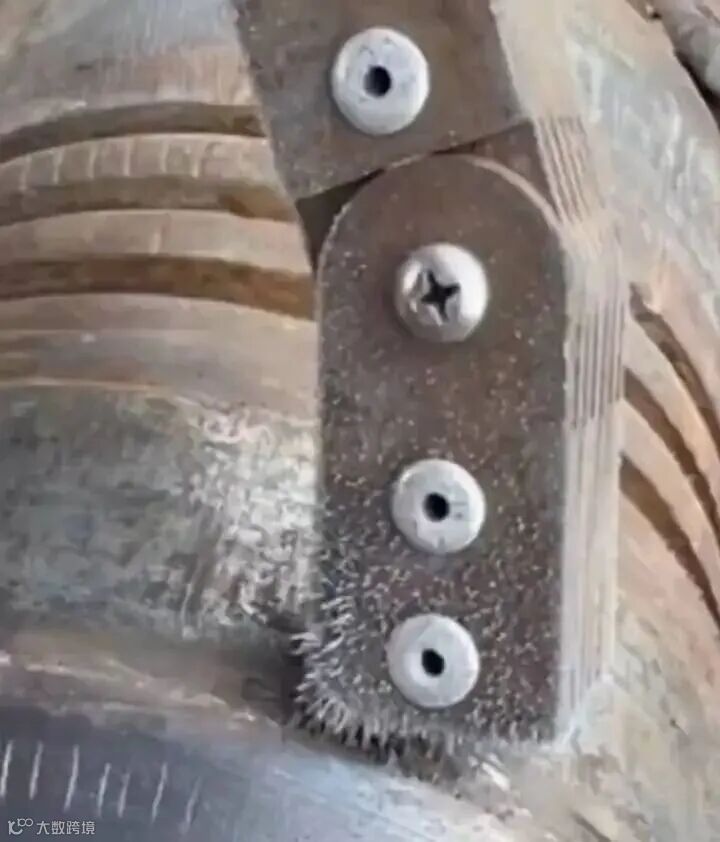

这时，我们在工件表面施加磁粉（通常是带有磁性的细微粉末），漏磁场就会吸附磁粉，使磁粉在缺陷处聚集。在合适的光照条件下，这些聚集的磁粉就会形成明显的磁痕，就像给缺陷做了个标记，我们可以直接用肉眼观察到，从而判断缺陷的位置、形状和大小。就好比在一块平整的草坪上（正常的材料），突然出现了一个坑洼（缺陷），当我们在草坪上撒上彩色的沙子（磁粉）时，沙子就会在坑洼处堆积，让我们很容易发现这个坑洼。
（二）典型场景
1、机械制造：在机械制造领域，许多关键零部件对质量要求极高。比如汽车发动机的曲轴，它在工作时承受着巨大的扭矩和交变应力，表面或近表面一旦出现裂纹，后果不堪设想。通过磁粉检测，能够及时发现曲轴表面的微小裂纹，确保其质量和可靠性。还有各种齿轮，齿面的缺陷会影响传动精度和使用寿命，磁粉检测可以对齿轮进行全面检测，保障机械传动系统的正常运行。
2、压力容器：压力容器广泛应用于石油化工、电力等行业，其安全性至关重要。在制造过程中，焊缝是最容易出现缺陷的部位，像微裂纹、未熔合等缺陷可能会导致容器泄漏甚至爆炸。磁粉检测能够对压力容器的焊缝边缘进行细致排查，及时发现这些潜在的安全隐患，为设备的安全运行保驾护航。例如，在大型储罐的定期检测中，磁粉检测可以快速检测出焊缝表面的缺陷，确保储罐的安全使用。
（三）技术瓶颈
1、材料限制：磁粉检测只适用于铁磁性材料，像常见的钢、铁等材料可以进行磁粉检测，但对于铝、铜等非铁磁性材料，由于它们在磁场中不会被磁化产生漏磁场，所以磁粉检测就无能为力了。在航空航天领域，很多零部件使用铝合金材料，就无法用磁粉检测来检测其表面缺陷，而需要采用其他检测方法，比如渗透检测。
2、磁场方向影响：缺陷显示受磁场方向的影响很大。如果缺陷的方向与磁场方向平行，漏磁场就会很弱，磁粉难以聚集，可能导致缺陷无法被检测出来。为了避免漏检，在检测时往往需要从多个角度对工件进行磁化，增加了检测的复杂性和时间成本。比如检测一个复杂形状的工件时，可能需要多次调整磁化方向，才能确保各个部位的缺陷都能被检测到。
三、X 射线检测（RT）：用 “电磁波” 绘制内部图谱
（一）检测原理

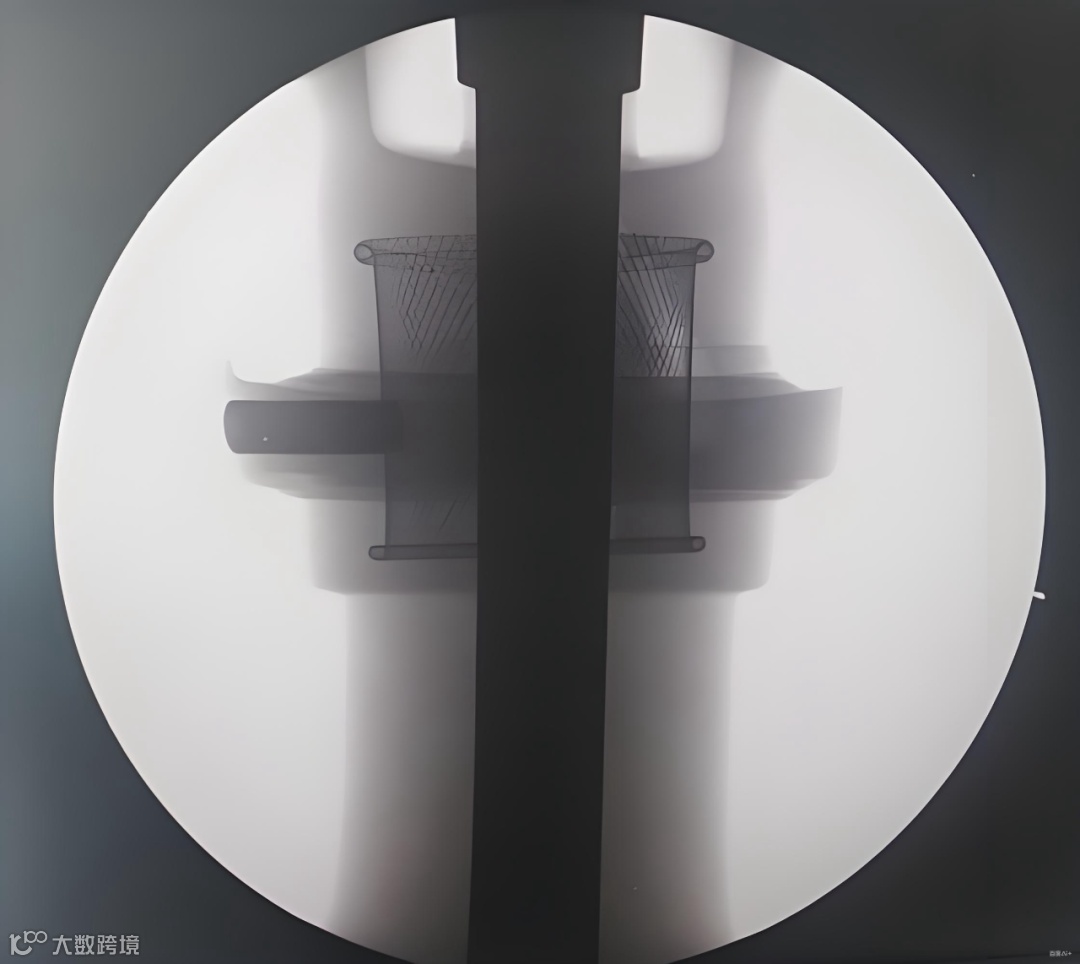

X 射线检测就像是给工件做 “X 光透视”，利用 X 射线的穿透能力和不同物质对其吸收程度的差异来探测内部情况。X 射线是一种波长极短、能量很高的电磁波 ，当它穿透工件时，正常部位和缺陷部位对 X 射线的衰减程度不同。例如，对于金属工件中的气孔，由于气孔内是气体，密度比金属小很多，X 射线在穿过气孔时衰减较少；而穿过正常金属部位时衰减较多。这样，在 X 射线的作用下，缺陷部位和正常部位就会形成不同的灰度，从而在成像介质（如胶片或探测器）上呈现出明显的对比度，直观地显示出缺陷的形状、位置和大小 。
（二）技术亮点
1、可视化成像：X 射线检测能够提供直观的二维投影图像，就像给工件拍了一张 “内部照片”，我们可以直接从图像上看到缺陷的位置和形状，方便快速判断缺陷情况。在检测发动机缸体时，通过 X 射线图像能清晰看到内部的砂眼、缩孔等缺陷，便于及时采取修复措施。
2、高精度检测：对密度差异大的材料（如金属）检测效果极佳，能够检测出微小的缺陷，最小可检测到微米级别的缺陷。在航空航天领域，用于检测飞机发动机叶片等关键部件时，能精准发现内部极其微小的裂纹、夹杂等缺陷，保障飞行安全。
（三）使用注意
1、辐射防护严格：X 射线具有辐射性，对人体健康有潜在危害，因此必须严格做好辐射防护措施。检测人员需要配备专业的铅屏、防护服、防护手套等防护用品，同时要确保检测区域有明确的警示标识，防止无关人员进入辐射区域。在进行现场检测时，通常会设置专门的防护小屋，将检测设备和操作人员与外界隔离开来，减少辐射泄漏的风险。
2、对厚工件检测成本高：随着工件厚度的增加，X 射线的穿透难度增大，需要更高能量的 X 射线源和更复杂的检测工艺，这会导致检测成本大幅上升。而且对于厚工件，X 射线在穿透过程中会发生散射等现象，影响图像质量，降低检测灵敏度。此外，X 射线检测难以分辨密度相近的缺陷，比如复合材料中的分层缺陷，由于分层处与周围材料的密度差异较小，在 X 射线图像上对比度不明显，容易被忽略。
四、渗透检测（PT）：让表面缺陷 “显形” 的魔法
（一）检测原理
渗透检测就像是给工件的表面缺陷施了个“显形魔法”，它基于神奇的毛细现象 。当我们把带有荧光或着色的渗透剂涂覆在工件表面时，这些渗透剂就像一个个活跃的小 “精灵”，在毛细作用的驱使下，努力钻进表面开口的缺陷中，比如裂纹、气孔、疏松等。

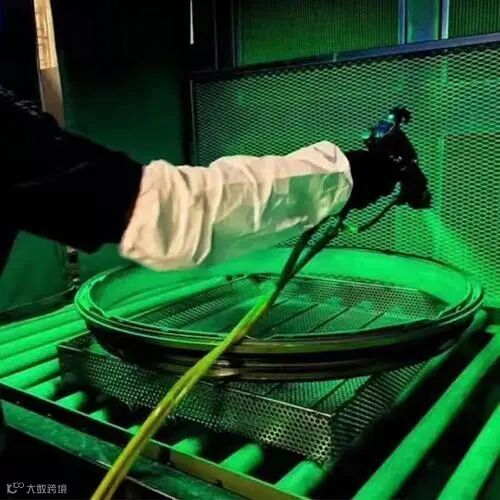

过一段时间后，我们把工件表面多余的渗透剂清除掉，此时缺陷内部已经被渗透剂填满。接着，再在工件表面涂上显像剂，显像剂就像一块强大的“磁石”，会将缺陷内残留的渗透剂吸附出来。这样一来，在紫外光（对于荧光渗透剂）或白光（对于着色渗透剂）的照射下，缺陷处就会呈现出与周围不同的颜色，清晰地勾勒出缺陷的轮廓，让我们一眼就能发现它的存在 。
（二）独特优势
1、非接触检测：渗透检测无需与工件进行紧密接触，也不需要电源和复杂的检测设备，只要有渗透剂、显像剂和简单的喷涂工具就行。这使得它在很多特殊场景下都能大显身手，比如在高空作业检测桥梁钢结构的表面缺陷时，不用携带沉重的电源设备；在野外检测石油管道焊缝时，也不受水电条件的限制。
2、形貌适应性强：无论是几何形状多么复杂的工件，如带有各种孔洞、凹槽、拐角的铸件，还是焊缝形状不规则的焊接件，渗透检测都能完美应对。因为它不受磁场等因素的限制，只需要将渗透剂和显像剂均匀地涂覆在工件表面即可，一次操作就能大致对整个表面进行全面检测，不会因为工件形状复杂而出现检测盲区。
（三）方法局限
1、检测范围有限：渗透检测只能检测表面开口的缺陷，对于那些闭合的裂纹，或者藏在工件内部深处的缺陷，它就无能为力了。比如一些经过加工后表面开口被封闭的裂纹，渗透剂无法进入，也就无法检测出来。
2、不适用于多孔材料：对于像粉末冶金这样的多孔材料，由于其本身具有很多细小的孔隙，这些孔隙会大量吸附渗透剂，导致整个表面都呈现出很强的信号，就像被“淹没” 了一样，从而掩盖了真正的缺陷显示，使得检测结果失真，无法准确判断缺陷情况。
五、涡流检测（ET）：电磁感应下的缺陷 “追踪者”
（一）检测原理
涡流检测就像是给导电材料请了一位“电磁侦探”，它的原理基于神奇的电磁感应现象 。当我们给一个线圈通入交流电时，线圈周围会产生交变磁场，就像一个充满能量的小磁场源。把这个线圈靠近导电工件，这个交变磁场就会在工件中感应出电流，这些电流在工件内部形成一个个闭合的小回路，看起来就像水中的漩涡，所以被称为涡流 。
正常情况下，工件中的涡流分布是比较均匀的，但一旦工件存在缺陷（如裂纹、气孔、材质不均匀等），或者材质发生变化，涡流的分布就会被打乱，出现异常。而涡流的变化又会反过来影响线圈的阻抗，检测仪器通过测量这个阻抗的变化，就能敏锐地察觉到涡流的异常，从而判断出工件中是否存在缺陷，以及缺陷的位置和性质。就好比平静的湖面（正常工件）突然掉进一块石头（缺陷），会激起层层涟漪（涡流异常），我们通过观察涟漪的变化就能知道石头的位置和大小。
（二）应用特色
1、高速自动化：涡流检测就像一位不知疲倦的高速“质检员”，特别适合对管材、棒材等规则形状工件进行在线检测。在工业生产线上，它能以极快的速度对工件进行扫描，每分钟可检测数十米甚至更长，大大提高了生产效率。在钢管生产线上，涡流检测设备能在钢管快速移动的过程中，瞬间完成对钢管表面和近表面缺陷的检测，及时发现裂纹、孔洞等问题，保证产品质量 。
2、非接触无损：它无需与工件亲密接触，也不需要使用耦合剂，这使得检测过程非常便捷。而且它对工件表面粗糙度要求较低，不管是光滑的金属表面，还是稍微粗糙的铸件表面，它都能轻松应对。它还可以对高温环境下的工件（如刚从熔炉中取出的热金属）或运动中的工件进行检测，不会对工件造成任何损伤，就像一位温柔的“体检医生” 。在航空发动机维修中，可在发动机运行时对叶片进行涡流检测，及时发现叶片表面的疲劳裂纹，保障飞行安全。
（三）技术短板
1、仅限导电材料：涡流检测的“魔力” 只对导电材料有效，像常见的金属（如钢、铝、铜等）以及石墨等导电的非金属材料，它都能大显身手，但对于绝缘材料（如塑料、陶瓷等），它就无能为力了，因为绝缘材料无法产生涡流，自然也就无法被检测 。在电子设备制造中，电路板上的塑料外壳就不能用涡流检测，而需要采用其他方法检测其质量。
2、检测深度浅：它主要检测工件表面及近表面的缺陷，检测深度通常小于 5mm ，对于更深层的内部缺陷，它很难探测到。而且，涡流检测在分辨缺陷具体类型时也存在一定困难，比如难以准确区分裂纹和夹杂等缺陷，需要结合其他检测方法进行综合判断 。在检测厚壁管道时，只能检测到管道内壁表面及近表面的缺陷，对于管道深处的缺陷，还得借助超声波检测等方法。
六、选型避坑指南：如何选对检测方法？
在实际检测过程中，选对无损检测方法至关重要，一旦选错，可能导致缺陷漏检、成本增加等问题。下面从四个关键维度，教你如何精准选型，避开那些常见的“坑”。
（一）看材料“选武器”
不同材料就像各具特性的“堡垒”，需要用不同的 “检测武器” 去攻克。
1、铁磁材料：比如常见的钢、铁，优先考虑磁粉检测（MT），它就像给铁磁材料的表面和近表面缺陷 “照镜子”，能清晰显示出裂纹、气孔等缺陷，操作简单又成本低。在检测大型钢结构桥梁的焊缝时，磁粉检测就能快速发现表面及近表面的细微裂纹。
2、导电材料：像铝、铜等金属以及石墨等导电非金属，涡流检测（ET）是不错的选择。它利用电磁感应原理，能快速检测出表面和近表面的缺陷，而且适合自动化检测，在管材、棒材生产线上应用广泛。
3、非金属材料：对于塑料、陶瓷、混凝土等非金属材料，如果要检测表面开口缺陷，渗透检测（PT）可以大显身手；要是检测内部缺陷，超声波检测（UT）更为合适，比如检测混凝土内部的空洞、裂缝等。
（二）查缺陷“定策略”
缺陷的类型和位置是选择检测方法的重要依据。
1、表面开口缺陷：渗透检测（PT）和磁粉检测（MT）是 “得力干将”。渗透检测对各种非多孔性材料的表面开口缺陷都能有效检测，无论是金属还是非金属；磁粉检测则专门针对铁磁性材料的表面和近表面开口缺陷，在检测机械零件的疲劳裂纹时效果显著。
2、内部缺陷：超声波检测（UT）和射线检测（RT）是常用方法。超声波检测对内部的裂纹、未熔合等缺陷比较敏感，而且检测深度大；射线检测则更擅长检测体积型缺陷，如气孔、夹杂等，它能提供直观的图像，让缺陷一目了然，在检测铸件内部缺陷时经常使用。
（三）考环境“挑工具”
检测环境也会影响检测方法的选择。
1、野外或狭小空间作业：需要检测方法便携、灵活。渗透检测操作简单，不需要复杂设备，在野外检测石油管道焊缝时很方便；涡流检测的探头体积小，也适合在狭小空间对导电材料进行检测，比如检测飞机发动机内部的一些零部件。
2、对检测精度和成像有高要求：像航空航天、电子芯片制造等领域，射线检测（尤其是高精度的 X 射线或 CT 扫描）能提供高分辨率图像，满足对微小缺陷检测和精确成像的需求。
（四）控成本“算总账”
成本和效率也是不能忽视的因素。
1、批量检测：为了提高效率、降低成本，超声波检测（UT）和涡流检测（ET）比较合适。超声波检测速度快，适合大面积扫描，在对大型储罐进行定期检测时，能快速完成检测任务；涡流检测则能在生产线上实现高速自动化检测，比如对连续生产的铜管进行实时检测。
2、复杂结构工件：由于其形状不规则，渗透检测（PT）是较好的选择，它不受工件形状限制，能对整个表面进行全面检测。 每种检测方法都有其 “专长” 与 “盲区”，实际应用中常需多种方法组合（如超声 + 射线联合检测焊缝），才能全面评估工件质量。作为质检工程师，掌握技术原理与场景适配，是精准排查缺陷、提升检测效率的关键。
