图文教学│SONY无线耳机建模

以下是Rhino3D（犀牛）中文网论坛超级版主Suka所编写的一篇“SONY Xperia Ear Duow无线立体声耳机”建模教学。

从这开始阅读以下详尽的图文内容

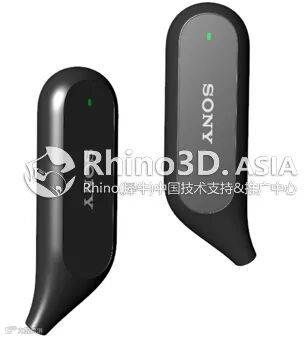

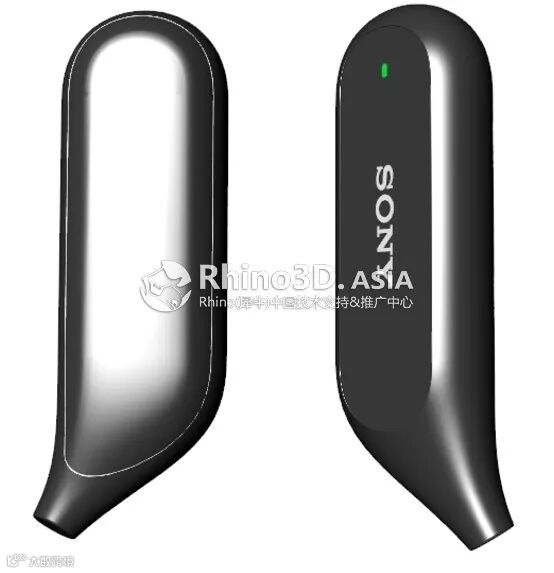

今天分享一个SONY的无线耳机,效果图如下;

闲话不多说，当我们看到产品时不要急于动手，先了解产品的体量，先规划好如何分面。规划好后再去做效率会高很多。

1. 整体形态分析

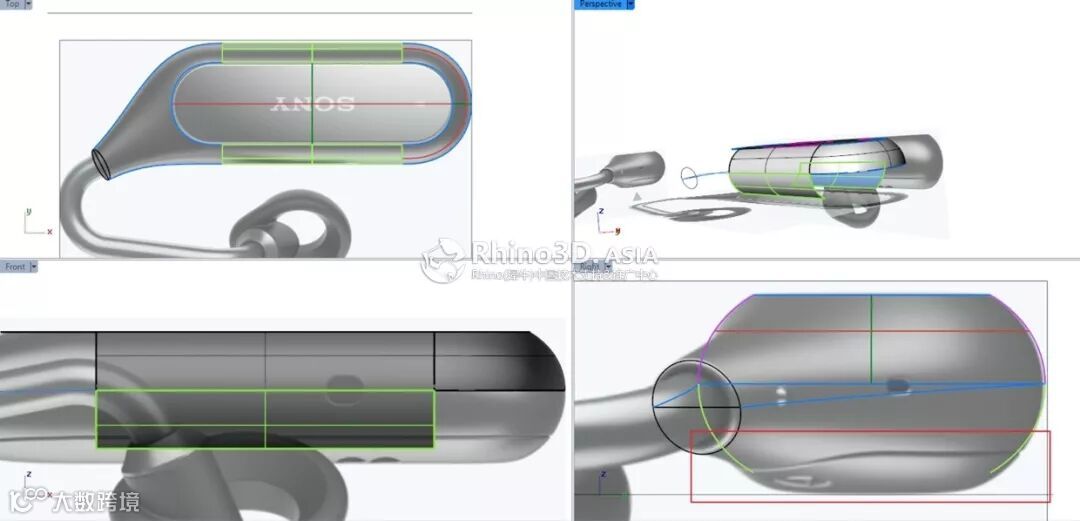

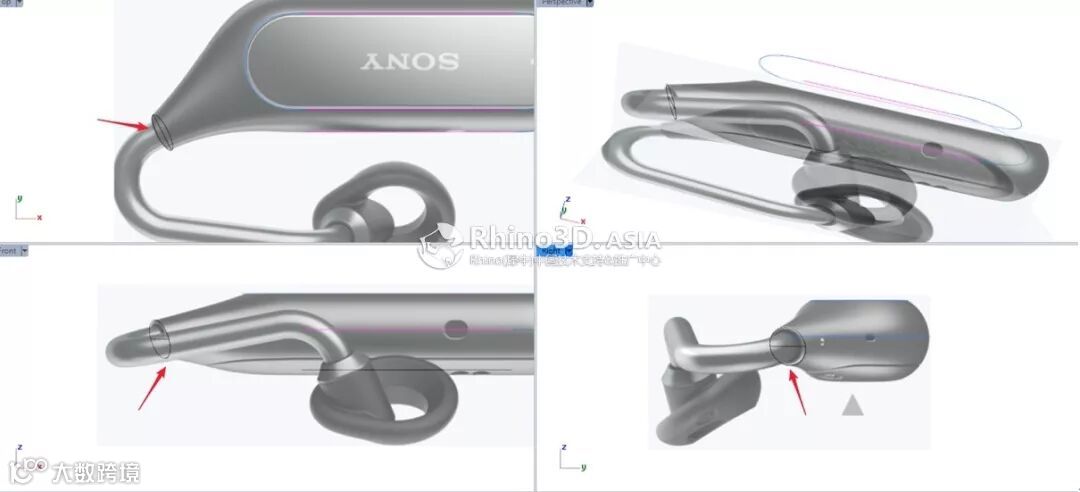

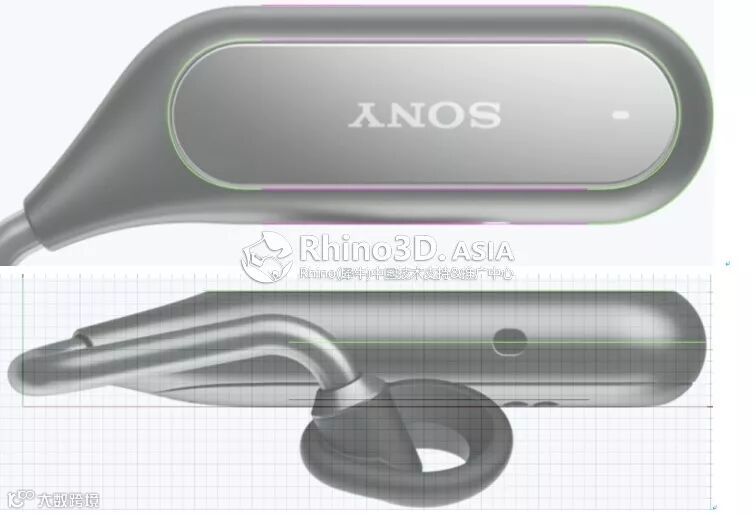

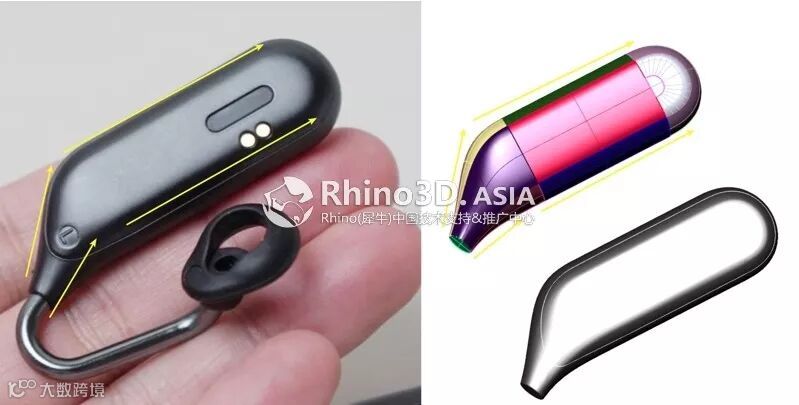

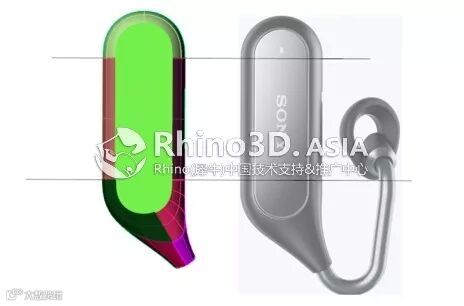

基本的产品尺寸和三视图已经准备好，先分析，从下图可以看出我的分面，由于形体只有下部分是不对称的，所以我们可以从对称的上半部分开始入手，可能有些人看到上面的半圆形就习惯性的画一个圆，然后切出半圆，但是你仔细看了之后上边的并不是纯半圆。（有兴趣的朋友自行对比）

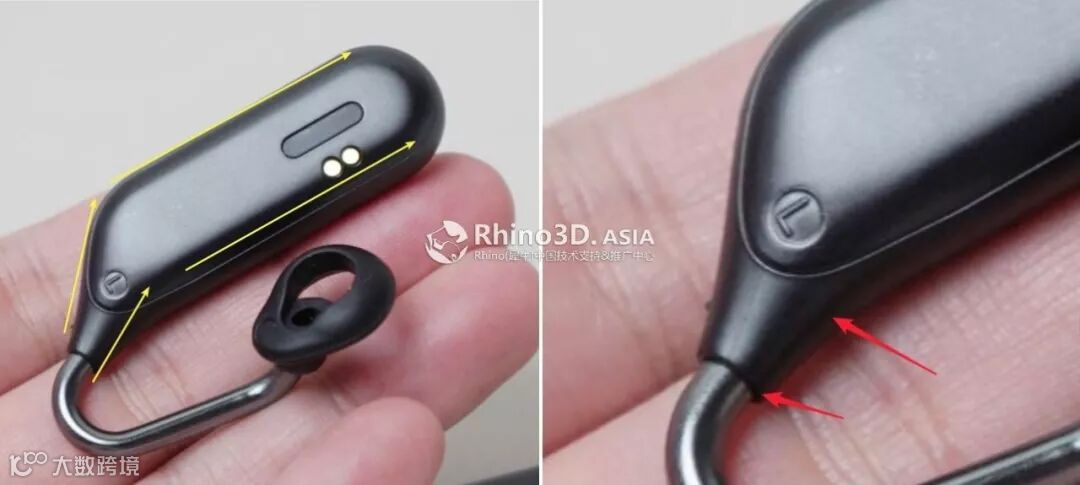

然后下半部分由于是多边形，所以我拆分成4个四边面去完成这个区域，为什么要这么分？可以从下图中看出走势是趋同的，这样成面会比较容易接顺。

至于底部，可以看到里面和外面的走势都是一样的。所以分面可以根据外部的线条作为参考即可。到此分面的规划已初步完成，开始准备画线部分（很重要！！！）

点击下文中所列出的指令即可观看详细用法

2.画线部分

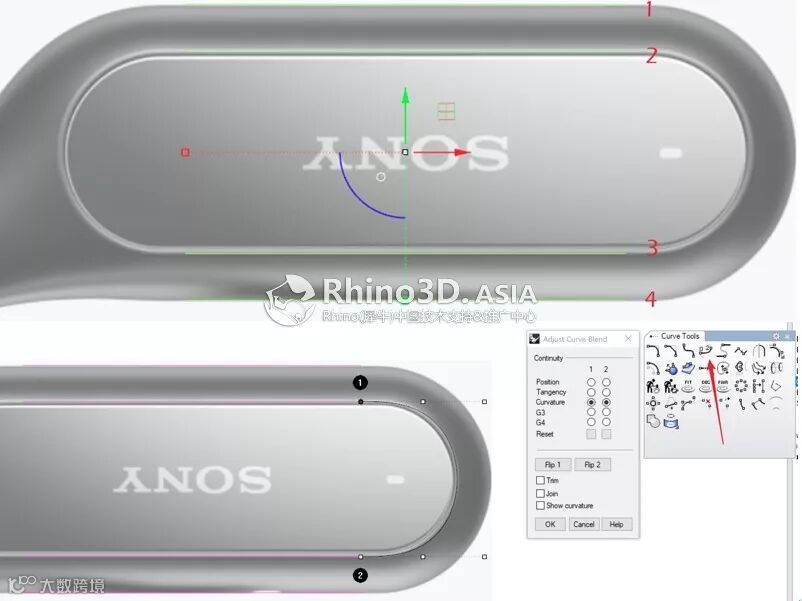

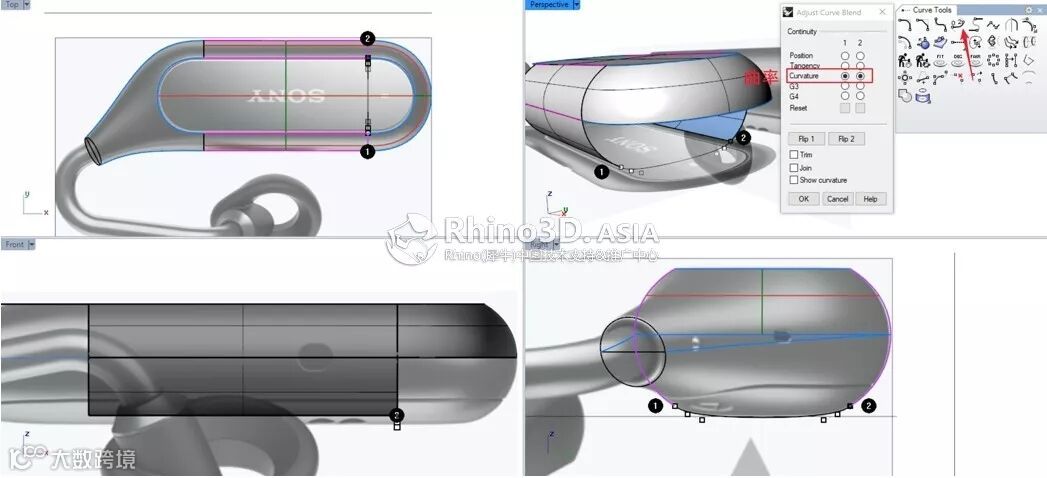

下面的4条直线基本可以一开始确定下来，然后类圆弧部分用BlendCrv可调式曲线混接指令混接即可（另一半用Mirror镜像指令生成另外一边）外部做法类似。

效果如下图，对齐其他视图

接下来定好右边的圆形孔部分（因为圆的位置固定，定下来后可以利用现有画出的线画出中间的转折部分）这部分需要仔细对齐其他视图，画好如下图。

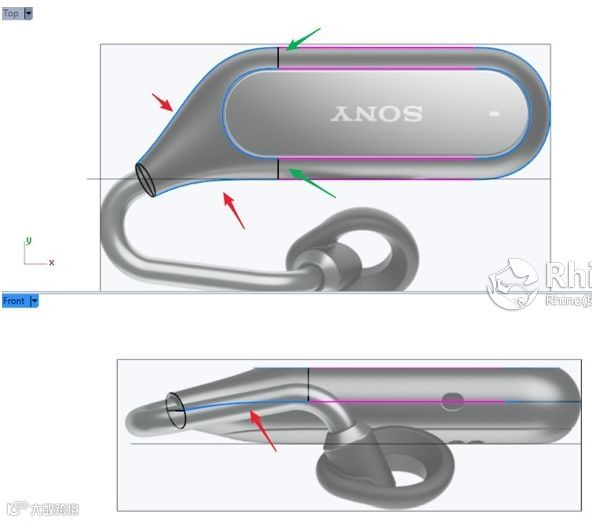

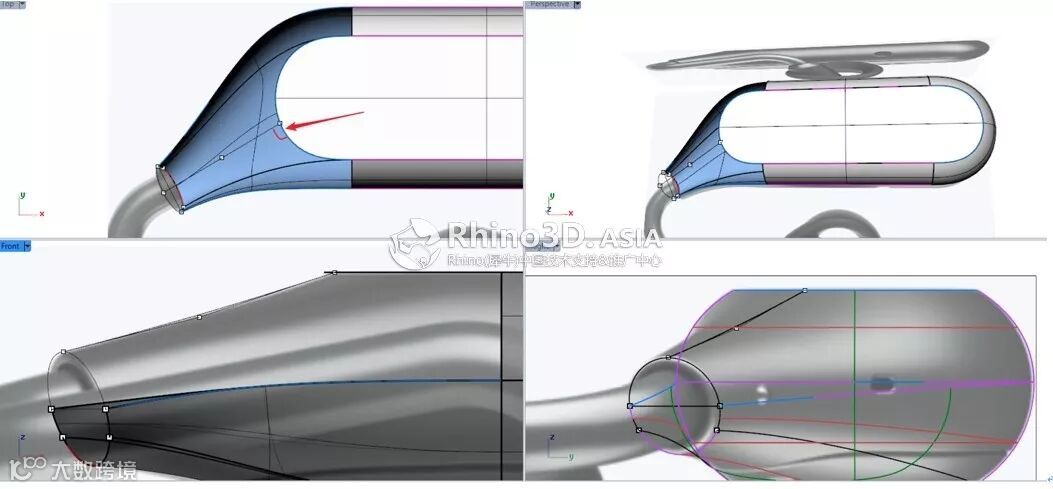

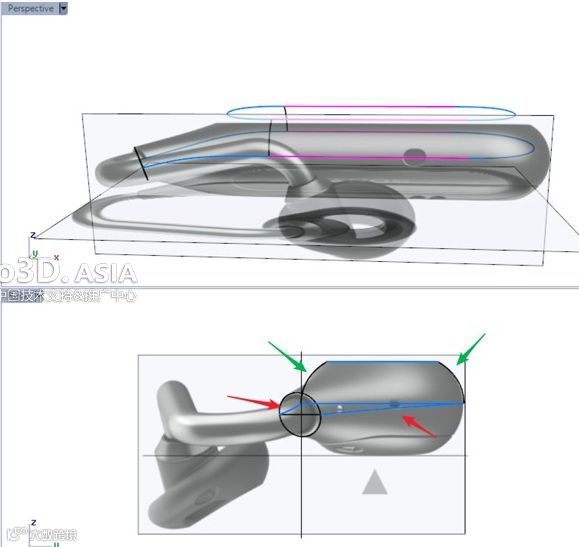

然后接着做中间过渡部分（红色箭头部分）

然后再画好侧面的截面线（绿色箭头部分）至此上半部分的线条已经布置完成。

3.生成曲面

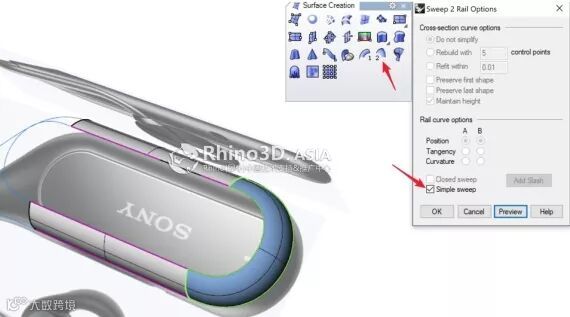

使用Sweep2双轨扫掠指令生成曲面

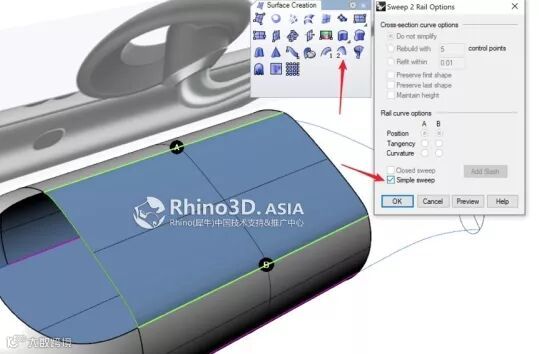

另一半镜像。然后再次双轨（勾选最简选项）

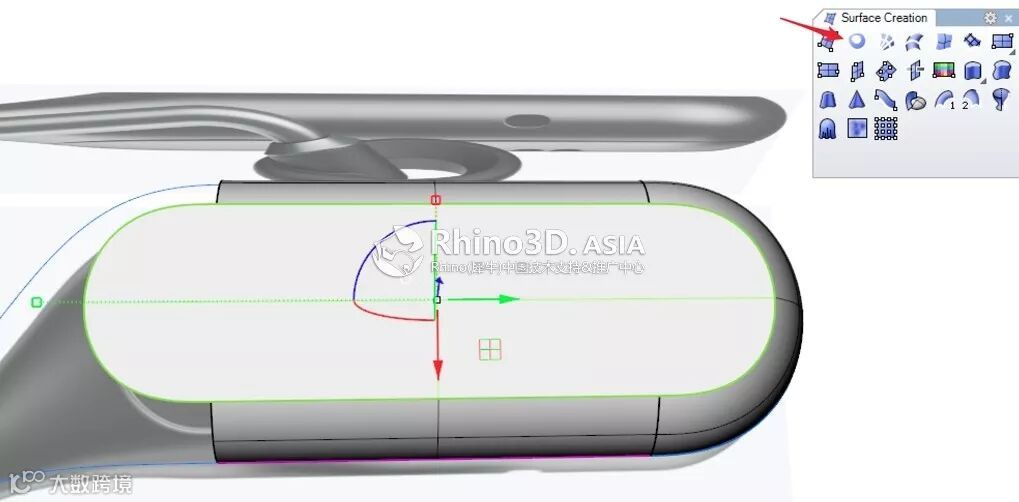

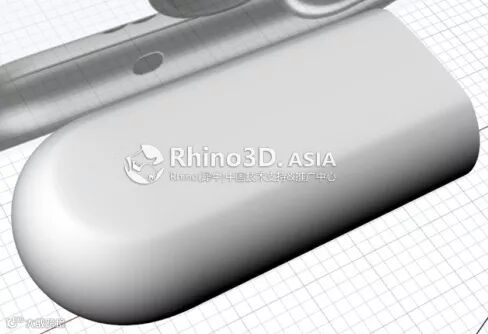

然后用PlanarSrf平面面指令生成下图所示的最上面平面部分。

然后如下图镜像这两部分（注意镜像后要保持相切连续），可以在右视图中看出镜像后与参考图有些差距。

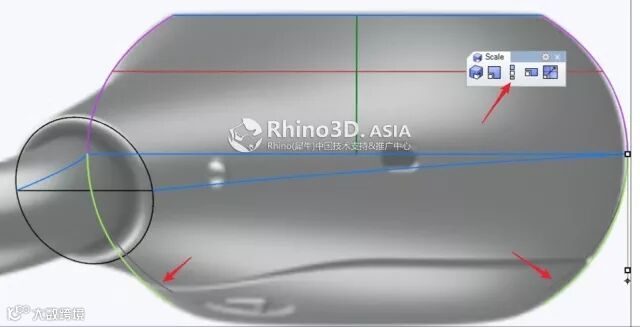

在右视图中用Scale1D单轴缩放指令对曲面进行调整（如下图所示即可）

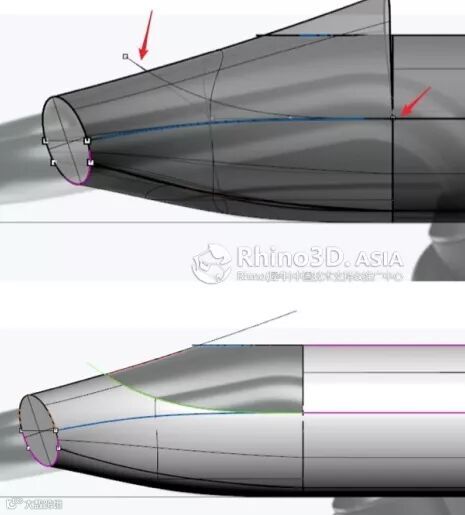

然后用可调式曲线混接指令做出中间转折部分（调整过程可以按住shift对称调整），效果如下图；

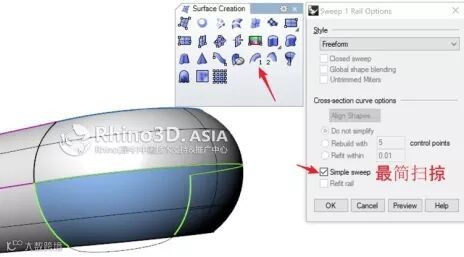

利用Sweep1单轨扫掠指令做出下图的这个部分，留意勾选最简扫掠选项

以上Sweep1指令中的“最简扫掠”选项，在Rhino 6中已不再出现在指令面板中，而改为：只要满足最简扫掠条件即可生成最简曲面之结果。

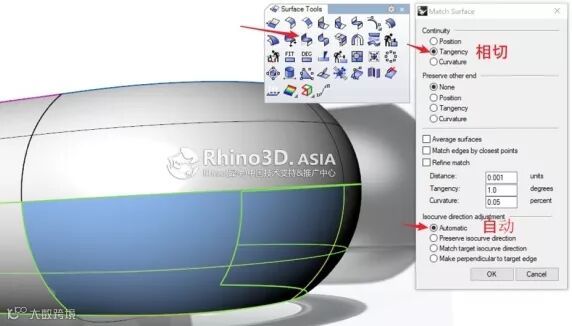

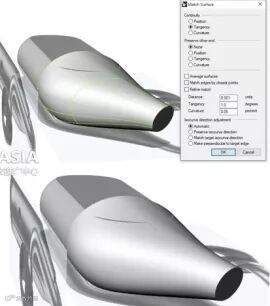

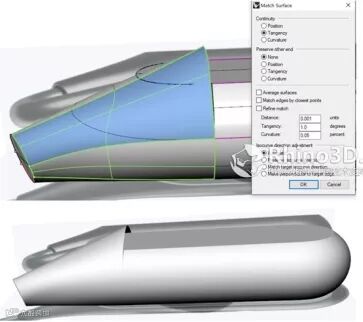

使用MatchSrf衔接曲面指令对下图曲面的两边侧进行衔接

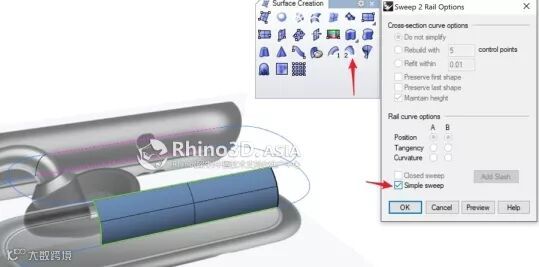

使用双轨扫掠生成下图所示的面

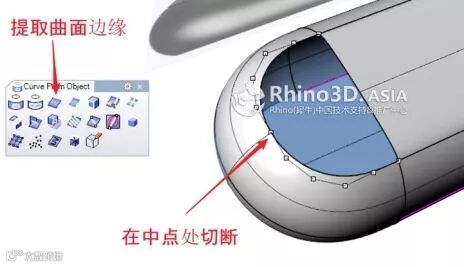

使用DupEdge复制边缘指令来提取如下图所示曲面上这边缘，并从中点处切断

用双轨扫掠做出下图所示的面

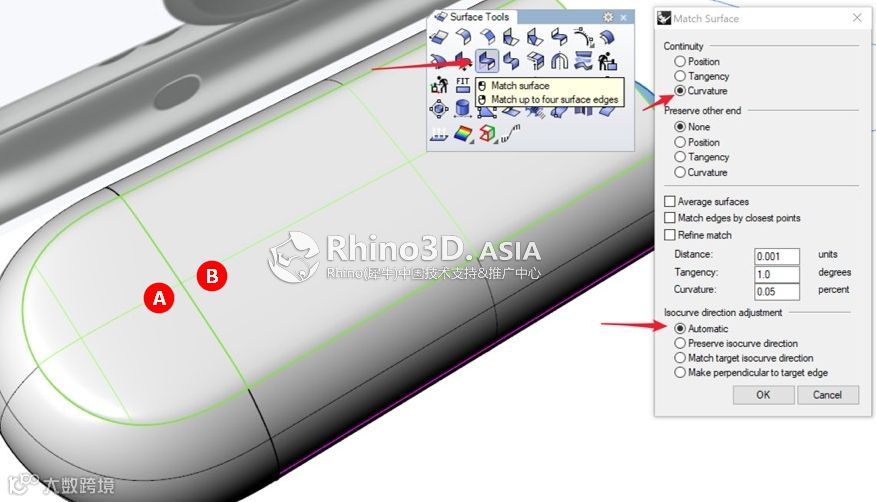

下图所示，衔接A与B两个面

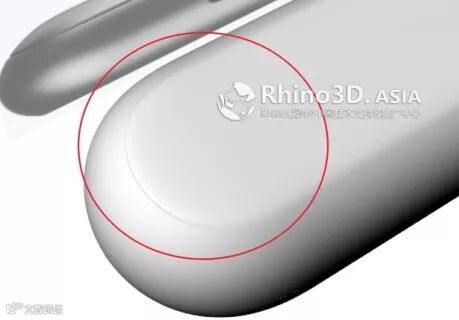

转换成渲染模式可以看到边缘部分的连续性不是很理想（下图红圈所示），所以考虑多做一个面

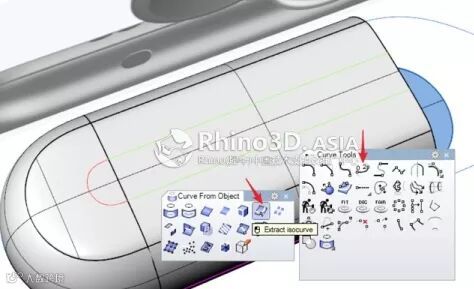

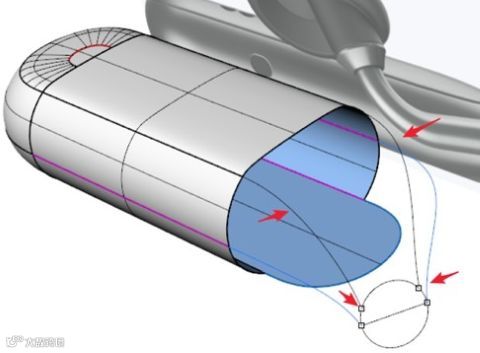

利用ExtractIsoCurve抽离结构线指令，按下图曲面上绿线位置提取结构线，镜像另一边曲线后再用可调式混接曲线做出下图红线。

把原来不理想的部分切掉，再用双轨扫掠生成新的面

衔接曲面各边缘后，得到一个比之前更顺的效果，如下图

如下图所示，这不规则的部分，前面我们分析过背面的走势是类似的，根据图中的光影可以大致定在1/4圆弧的1/3处

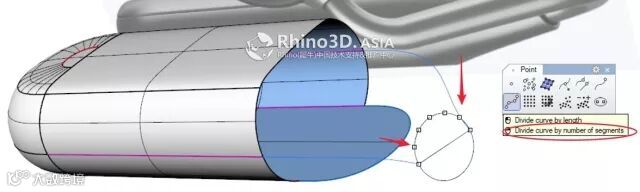

可以用Divide依线段数目分段曲线指令把背面的圆弧等为6份，如下图所示

根据点的位置和现有的线画出如下图的曲线，注意保持好曲线之间的连续性。

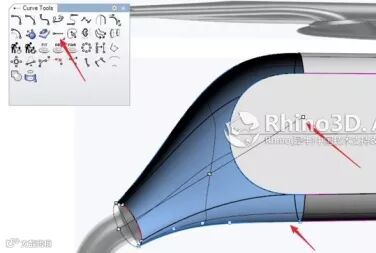

分割半圆，用Rebuild重建曲线指令按下图所示进行重建（利用曲线衔接工具保持曲线之间的连续性）

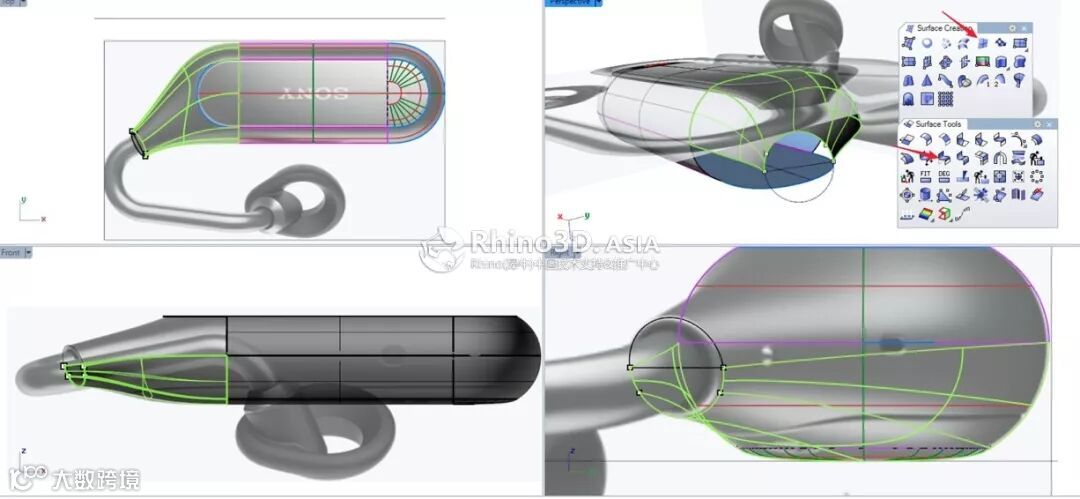

用EdgeSrf 指令以两条、三条或四条曲线建立曲面，然后根据各个视图调准形态

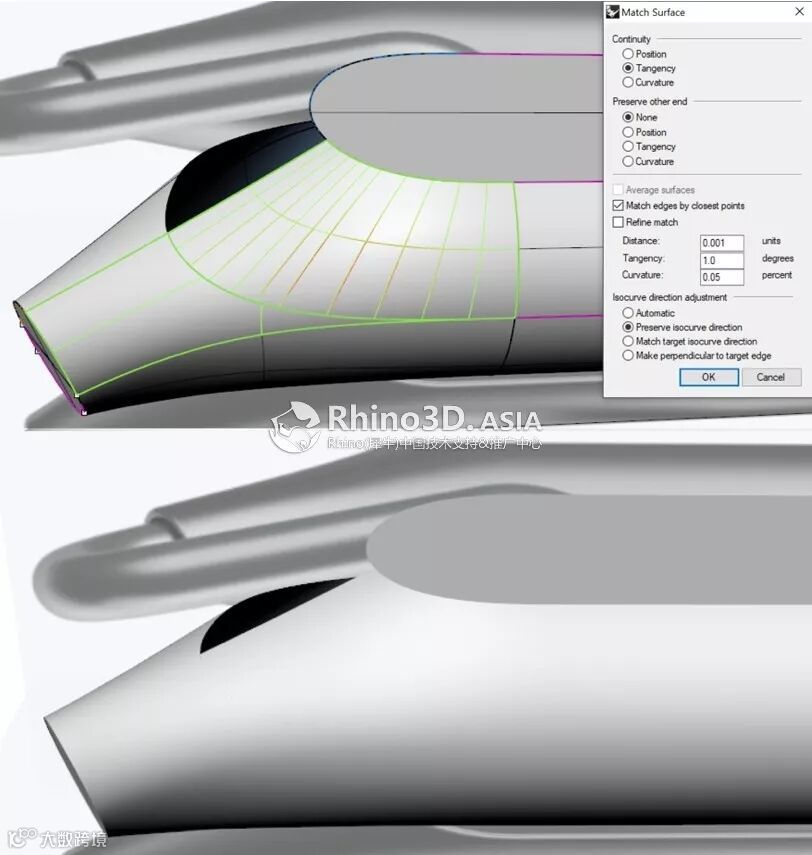

最后用曲面衔接工具衔接好 各曲面之间的连续性（这部分需要有点耐心去调整形态）

最后我们来解决上面的部分,以半圆的四分点为起点，画一条弧线（如下图所示）在top视图可以看出曲线之间的夹角最好是接近90度。这样后期成面不会扭。

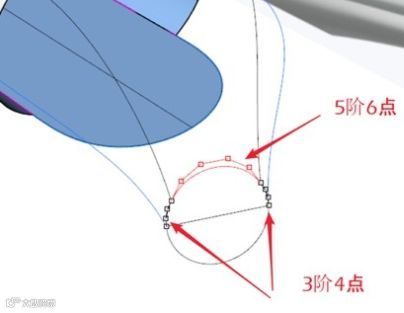

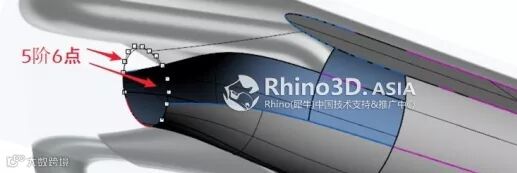

分割半圆，重建成5阶6点，用Match衔接曲线指令衔接好曲线之间的连续性

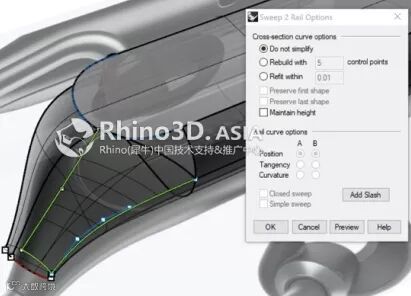

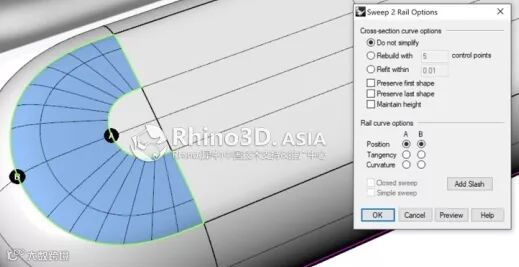

使用双轨扫掠生成曲面，可以发现曲面到了后面由于轨道的长度不一样，成面后有点挤而且不能勾选最简扫掠。

以上Sweep2指令中的“最简扫掠”选项，在Rhino 6中已不再出现在指令面板中，而改为：只要满足最简扫掠条件即可生成最简曲面之结果。

4.顺接曲面

用ExtendDynamic延长曲线指令延长中间的曲线（这里我给了8mm）

将中间曲线用ChangeDegree更改阶数指令，由2阶升到4阶，和蓝色的曲线保持属性一致，然后在做一次双轨，这次可以最简扫掠。另一边的做法类似。

衔接好曲面

最后我们在侧视图画一条线（注意右边箭头与曲线的连续性）,并掉部分曲面，如下图所示

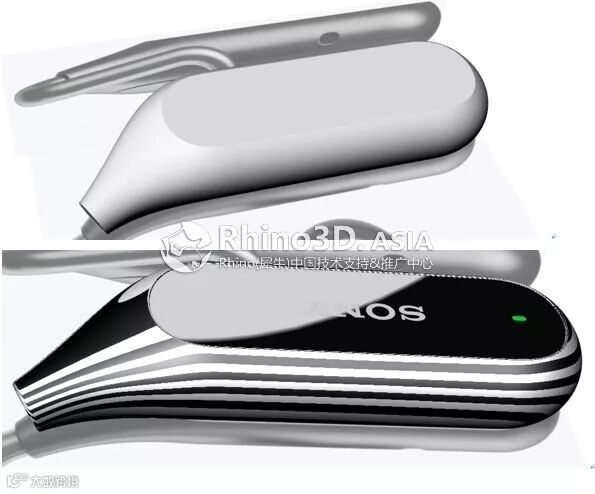

完成效果如下，剩下的细节自行完善。有兴趣的朋友可以动手试试，哈哈~
