Tips | Rhino转换网格为NURBS曲面教学1

  当我们需要把一个网格（Mesh）转成NURBS曲面时，可以让Rhino帮助我们完成。

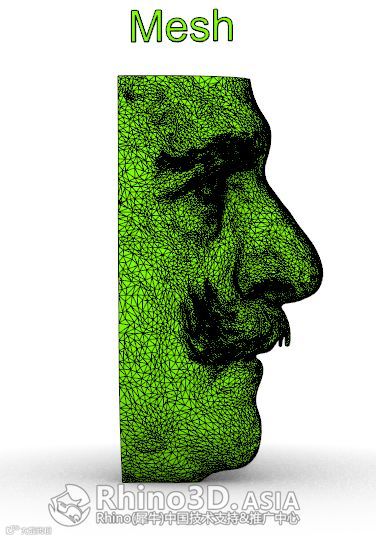

以下是一张由三角网格所组成人脸模型。

  这张人脸网格属于非封闭的单张网格结构，第一步把它的边缘提取为曲线，曲线是留待后面分割曲面用。

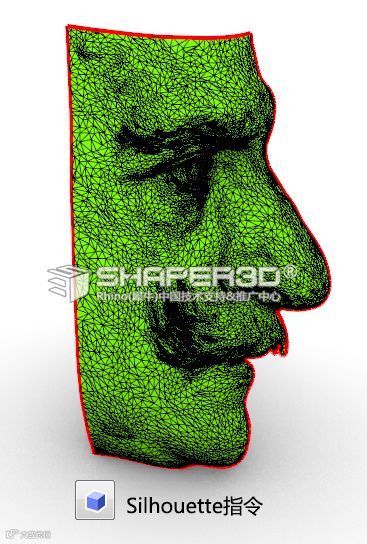

1.使用Silhouette指令，提取网格的边缘成曲线（红线）。

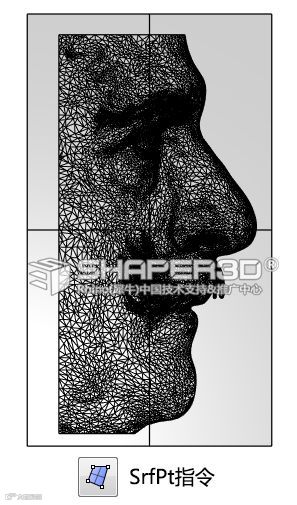

2.用SrfPt指令，画出一张矩形面，面积稍比网格大。

这张矩形曲面UV结构太少，需要重要增加UV密度，以便后续拟合出精确的形状。

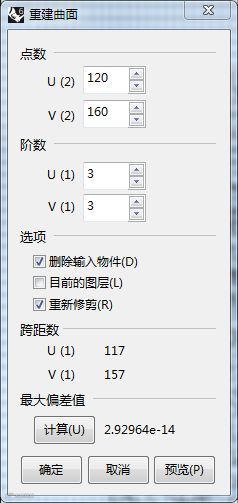

3.使用Rebuild指令，对矩形曲面进行重建，参数如下：

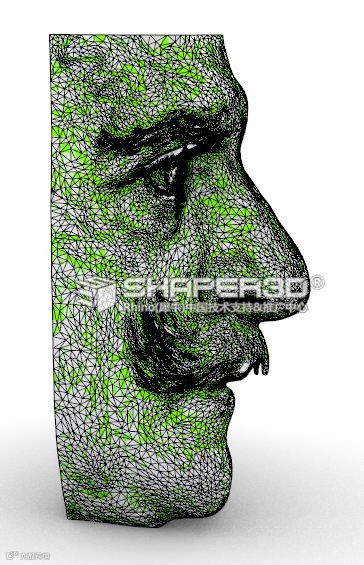

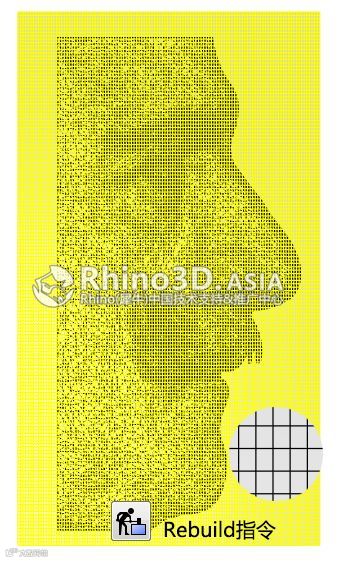

用以上参数重建后，得到以下一张UV结构较接近正矩形的曲面。

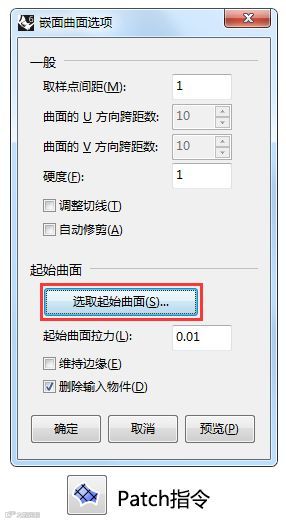

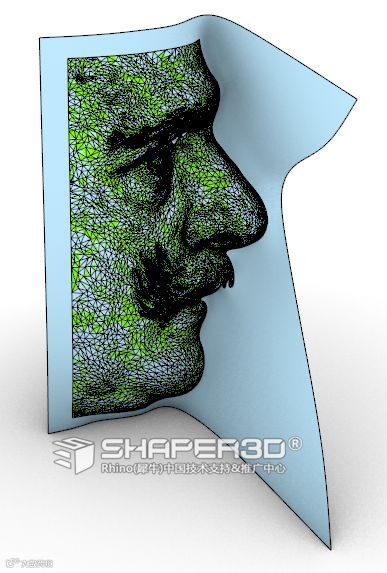

4.选取网格，然后运行Patch指令（嵌面），点击“选取起始曲面”按钮，再选矩形曲面确定，过一会这矩形曲面就吸附到网格上去了。

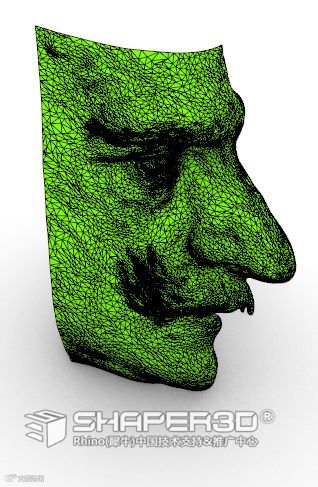

再选取这张变化后的曲面，重复以上Patch操作数回，可以让曲面更精密地贴合到到网格上去。

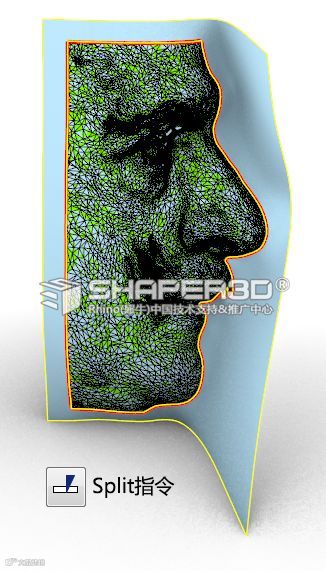

5.用刚才的提取的边缘曲线，用Split指令分割出需要的曲面部分。

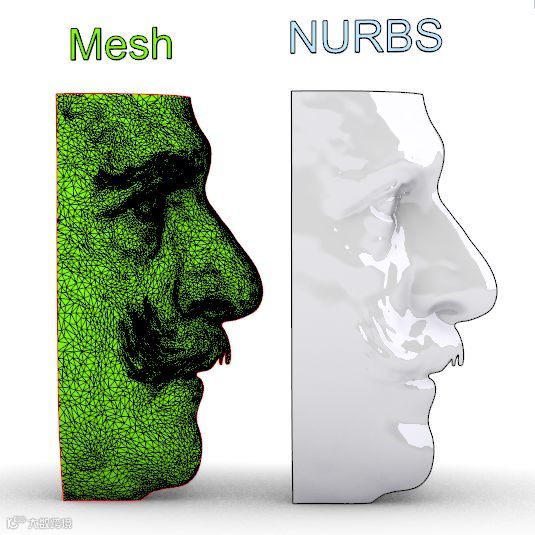

到这一步，我们就得到了一张跟原网格非常贴合的NURBS曲面，是不是很简单！

小伙伴会问：这贴合的精度能否在Rhino中检测呢？

答案是可以的！

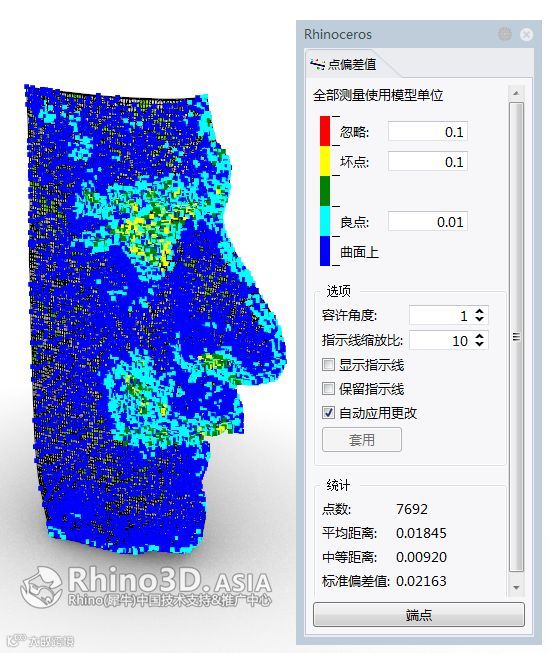

6.运行曲面分析工具中的PointDeviation指令，先选网格确定，再选曲面确定，按以下面板中参数所到下图的结果;

从统计一栏的数据中列出这张面上的点贴合数值，一目了然。

以上就是利用Patch指令从单张网格拟合出一张NURBS曲面的过程。
