图文教学 | 无缝拼接的六边形瓷砖

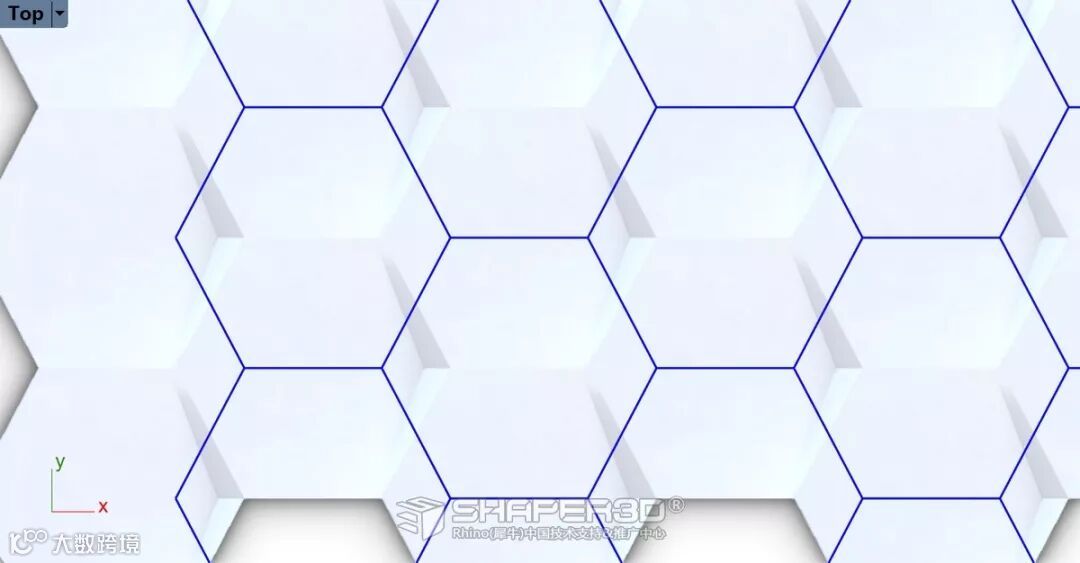

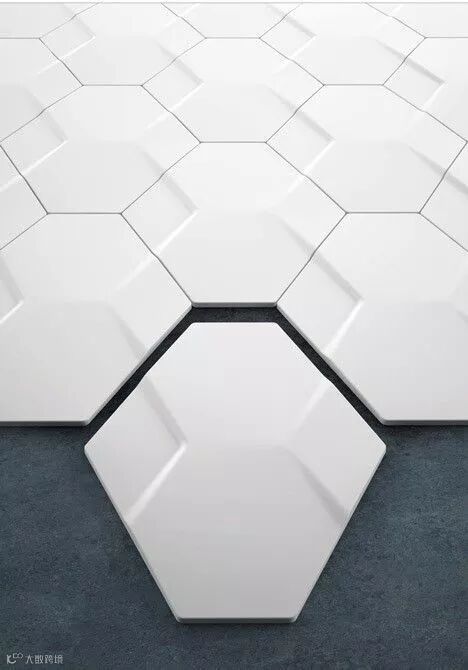

最近翻到一张挺有意思的图片：一组六边形瓷砖的拼接纹理。

这类造型主要考验各位的观察力。由于每个人的切入点不同，因此建模流程也有所差别。

以下是我在Rhino中制作这组瓷砖造型时从分析到建模的完整过程记录，希望对各位初学者有所启发。

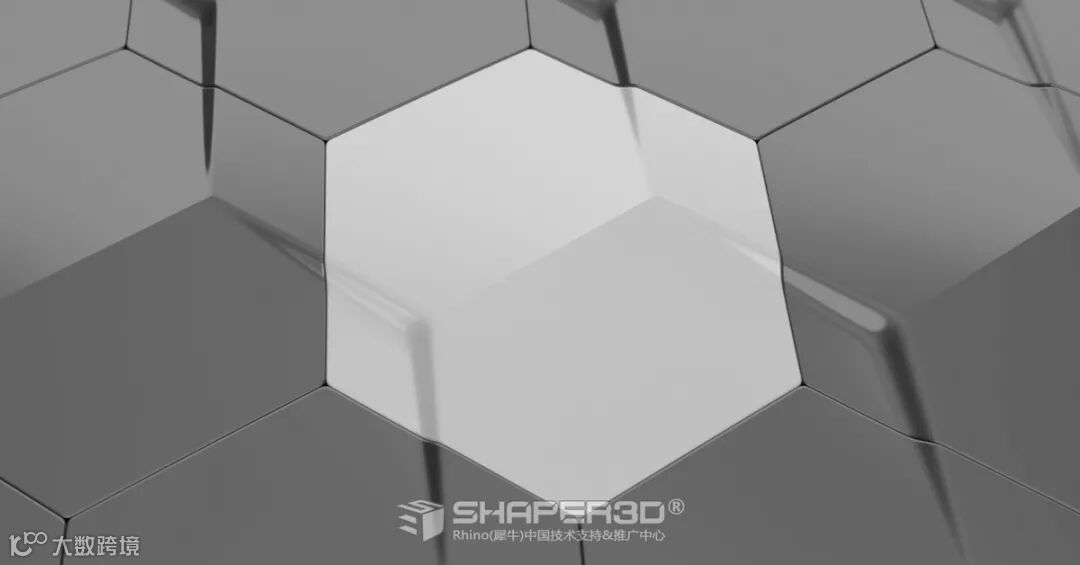

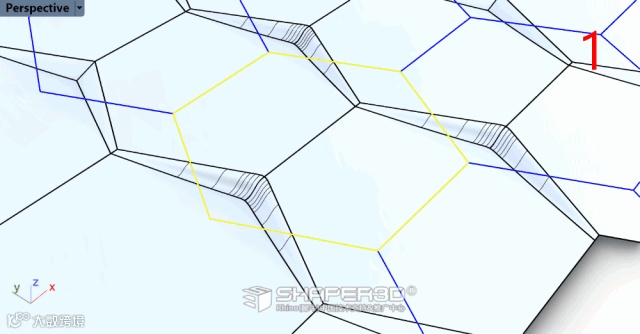

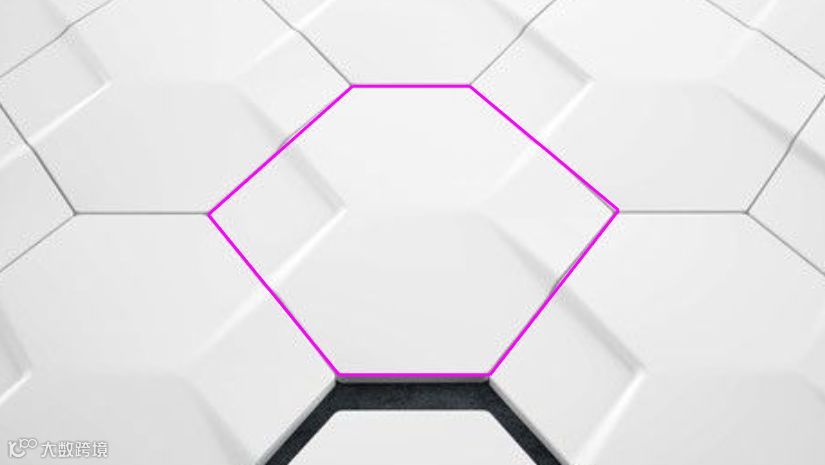

从原图中很容易看出规律，每个瓷砖单元的形状特征显而易见。

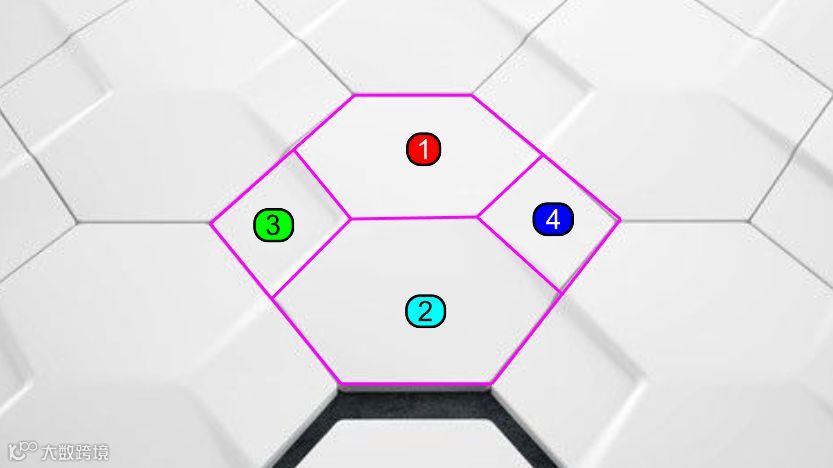

如果直接制作单元体，我们要把六边形划分为4个区域来做，并且要考虑后期将各个单元拼接起来能否平滑过渡的问题。

这个思路本身是没问题的，只是一开始顾及的因素就有点多，增加了建模难度。有点费时费力。

那么有没有其他切入点，能把制作过程再简化一些呢？

我们换种思路，忽略单元之间的缝隙，把它当作是一个整体来看，就会找到其他的一些规律。

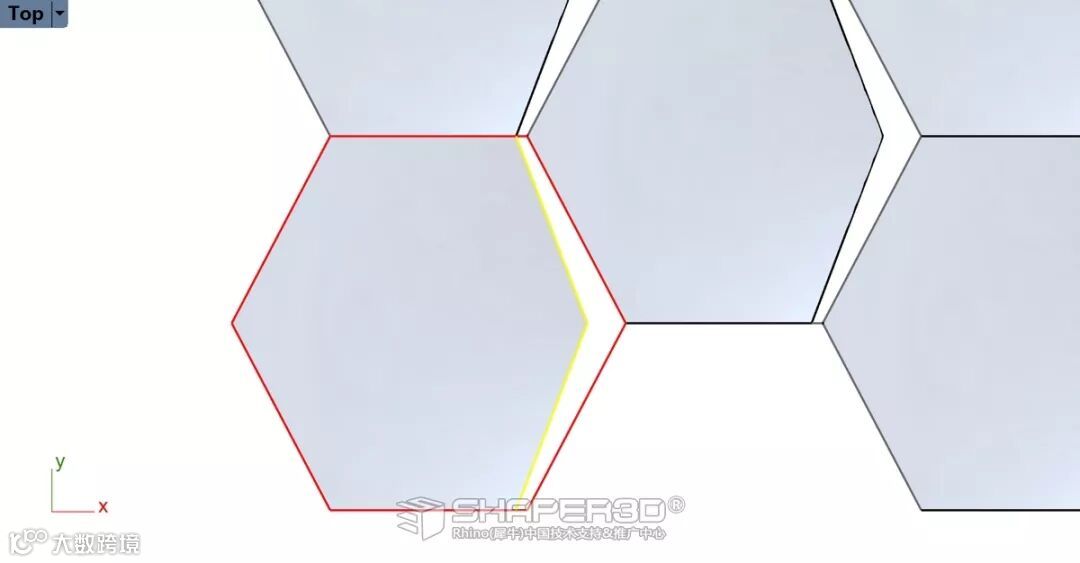

如下图描出的红色区域，这个区域可以看作是一张整面，制作起来很容易，最关键的是解决了将来砖块之间平滑过渡的问题，最后划分出瓷砖单元体即可。

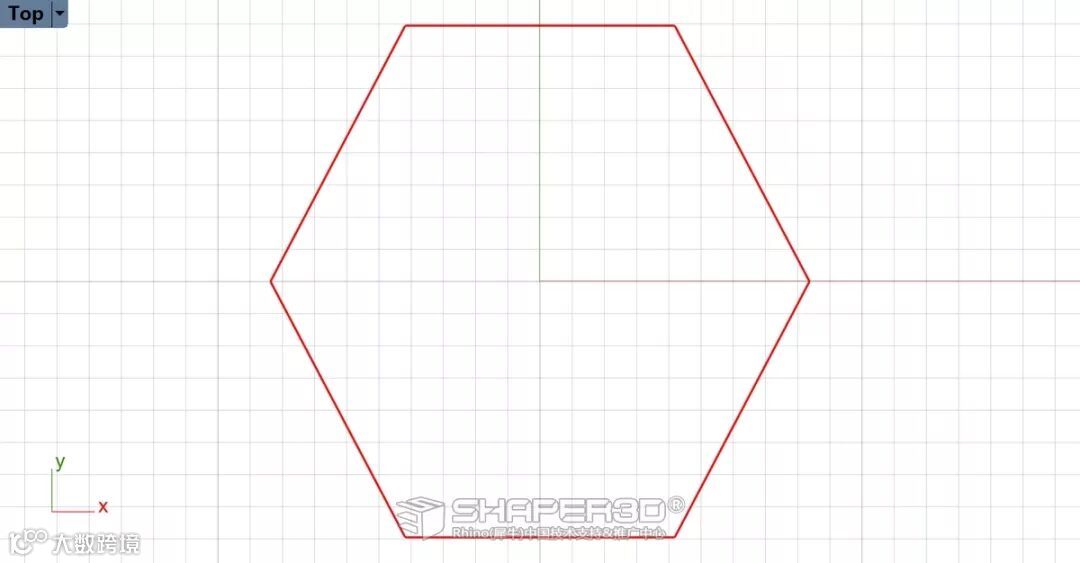

1. 绘制标准六边形+单轴缩放，得到一个小单元。

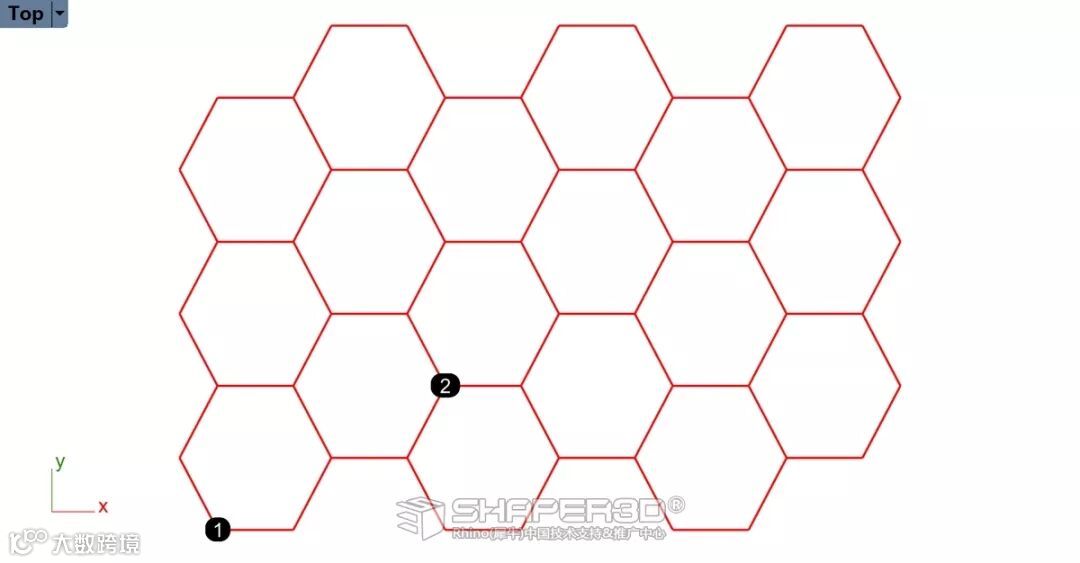

2. 复制+阵列得到一组无缝拼接的六边形曲线，我们要参考这组六边形来制作曲面。

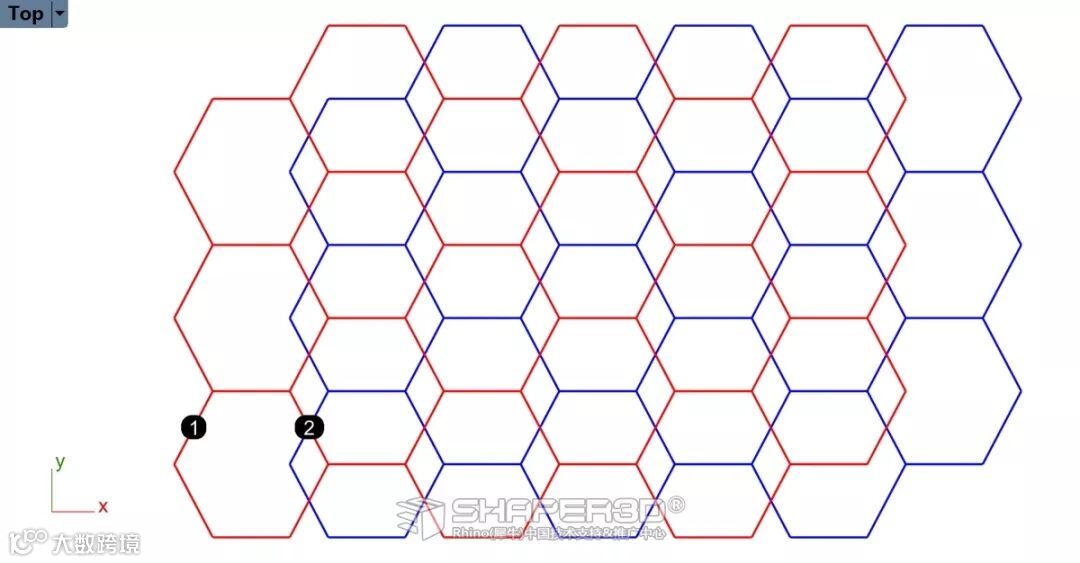

3. 再把这组六边形水平向右复制出一组新的（下图中的蓝色六边形）作为后期砖缝的裁切线，两组六边形分好图层，方便管理。可以暂时关闭蓝色六边形图层。

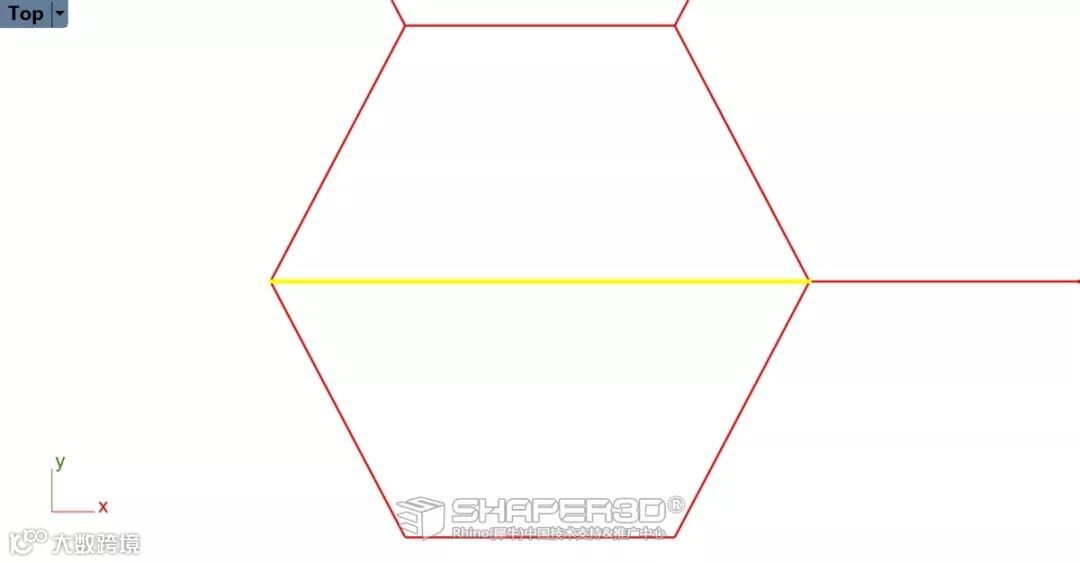

4. 绘制红色六边形的水平对角线。

5. 将对角线朝上下两侧挤出得到曲面。六边形曲面可以通过裁切一张大面得到。

6. 将挤出的曲面UV方向都升到2阶（指令：ChangeDegree）。

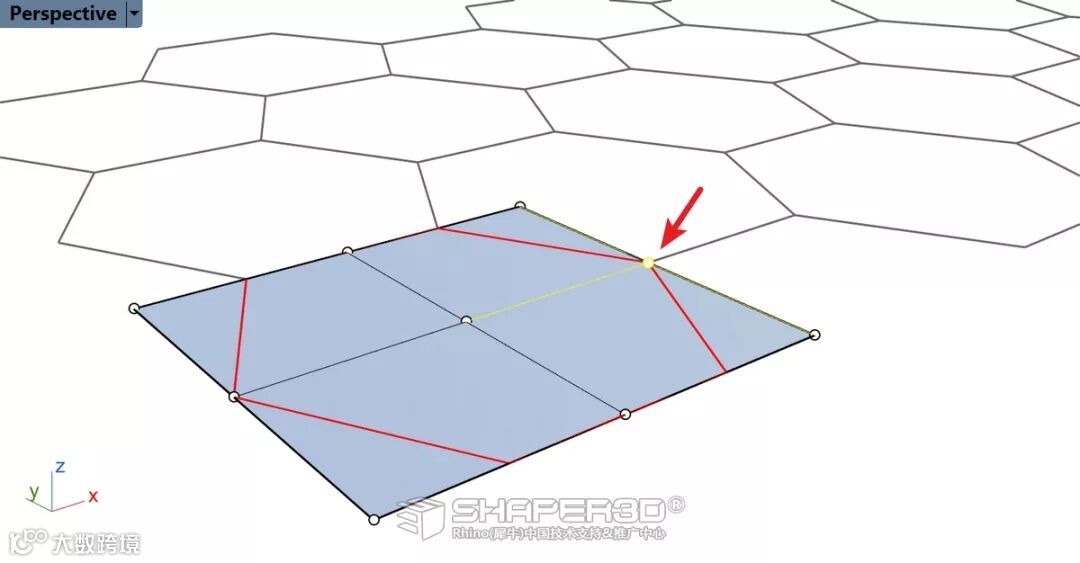

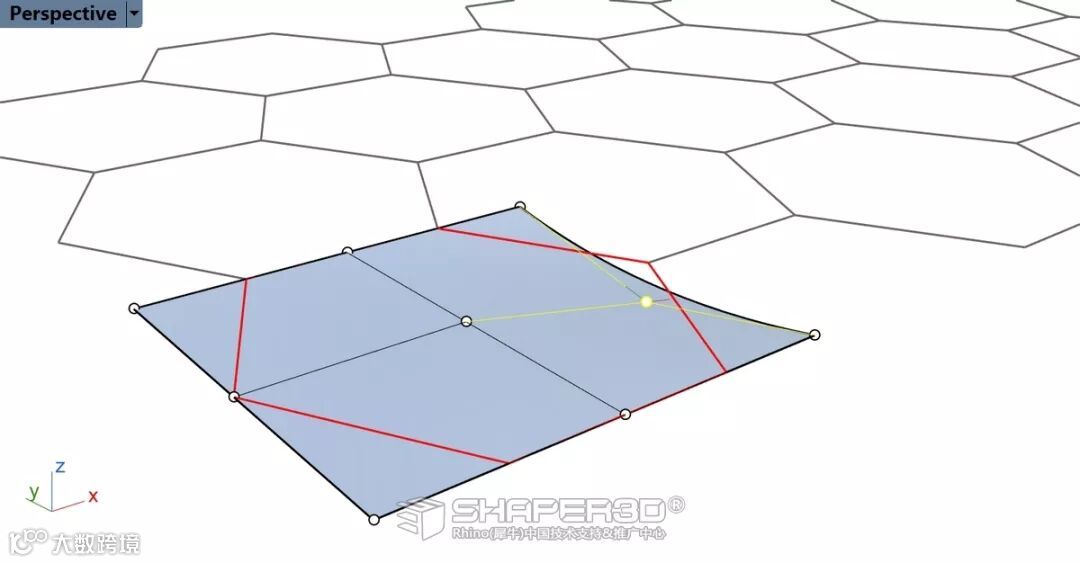

7. 接着将下图所示的控制点沿着Z轴往下移动一点距离。

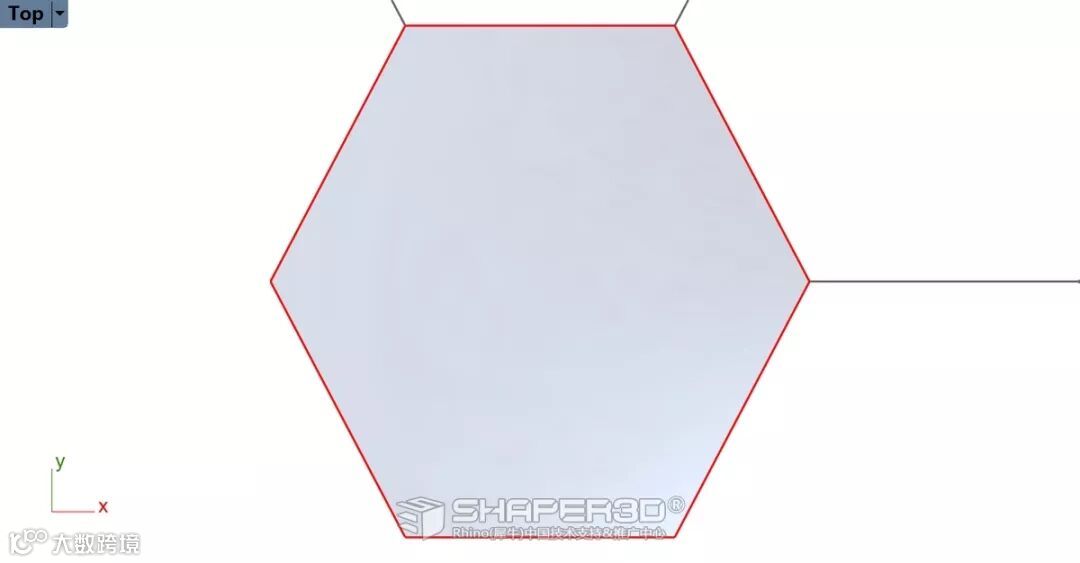

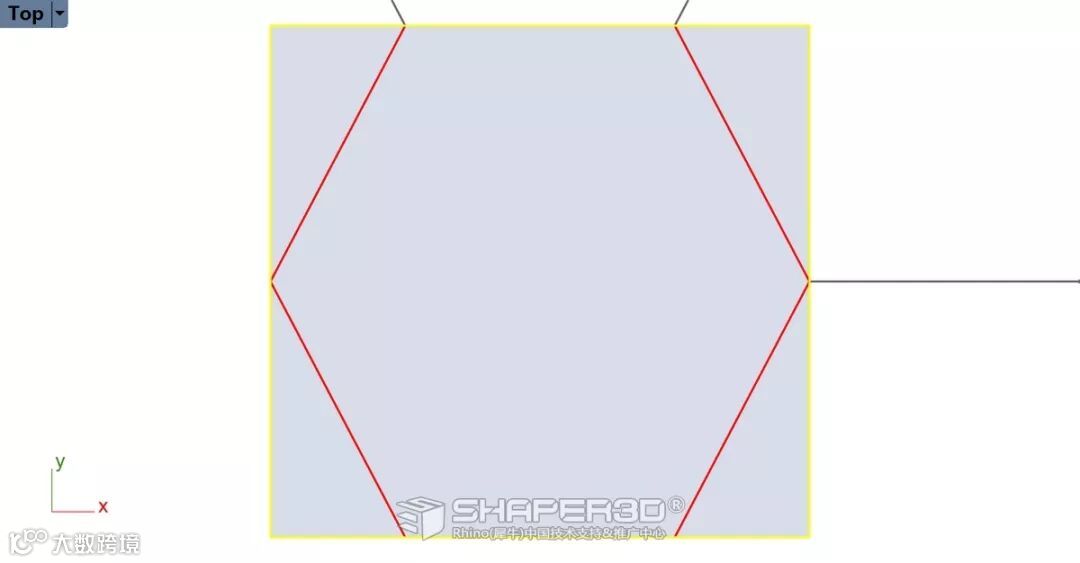

8. 用红色六边形修剪掉曲面多余的部分。

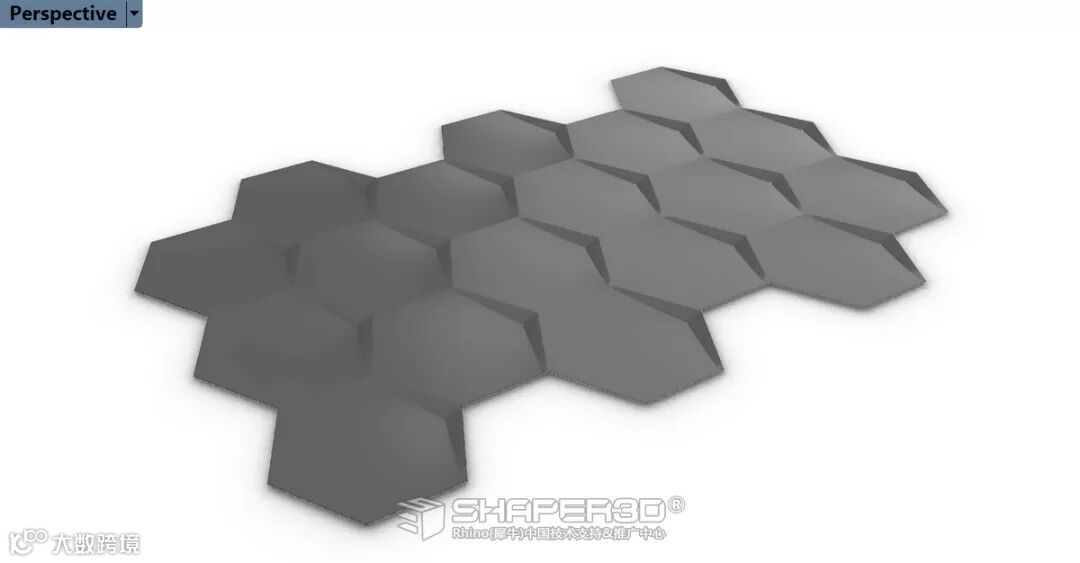

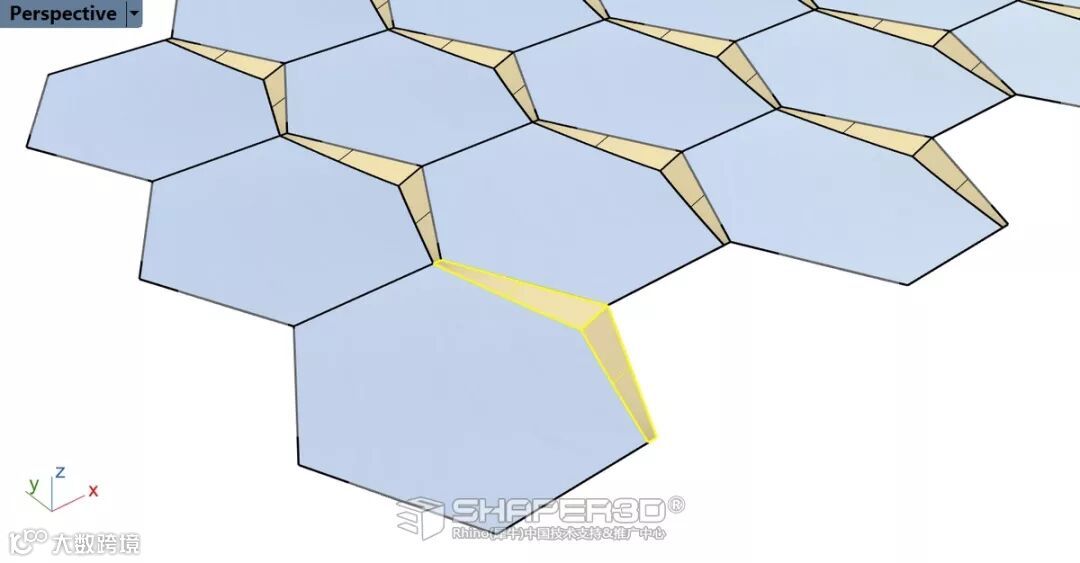

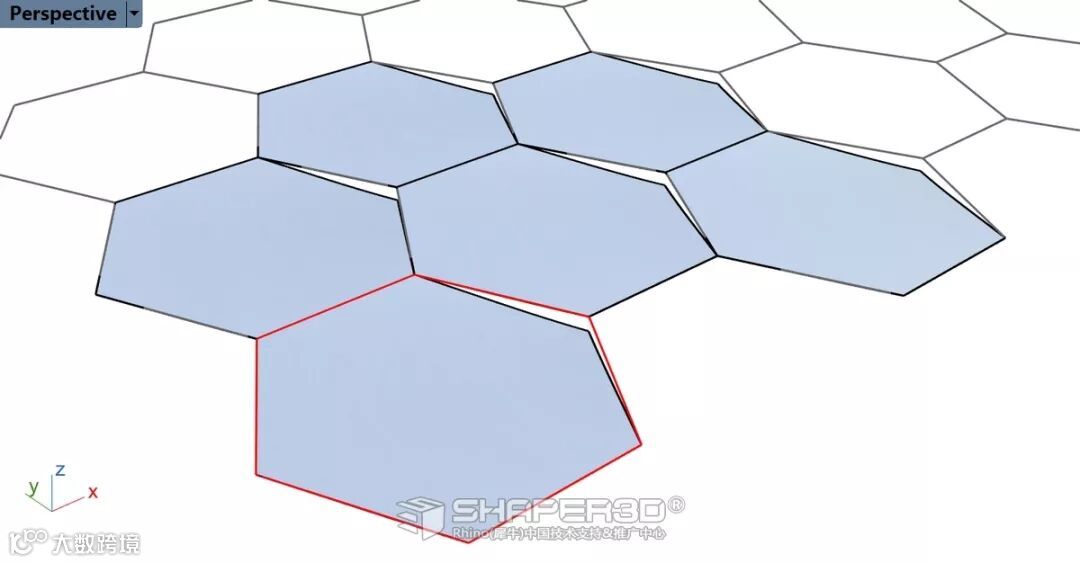

9. 复制几片检查空间关系是否正确。

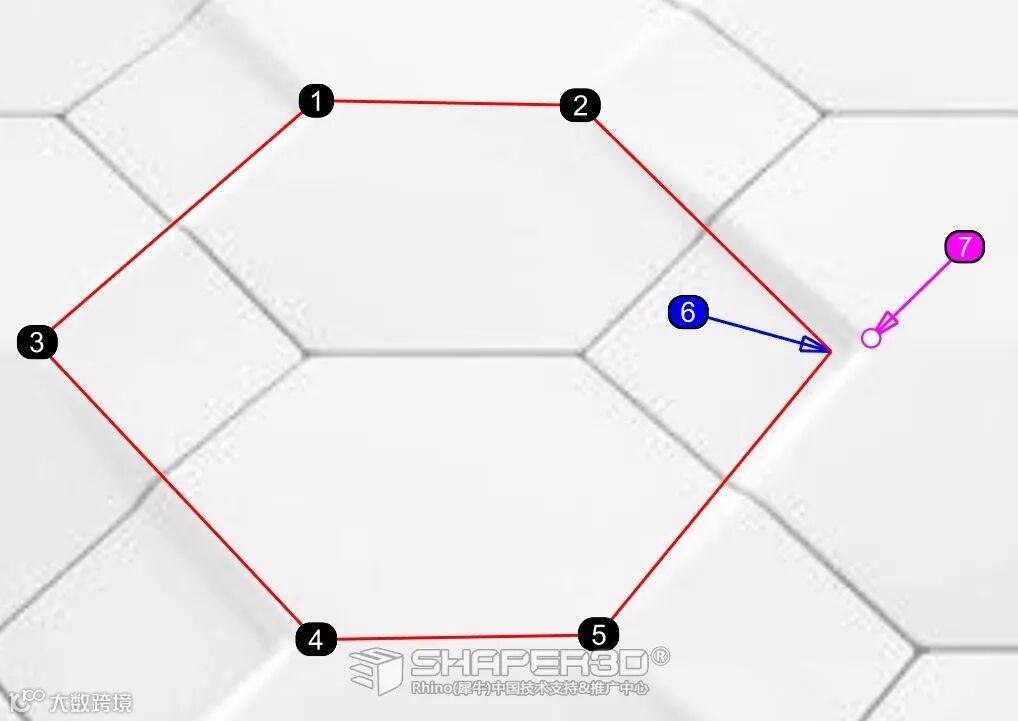

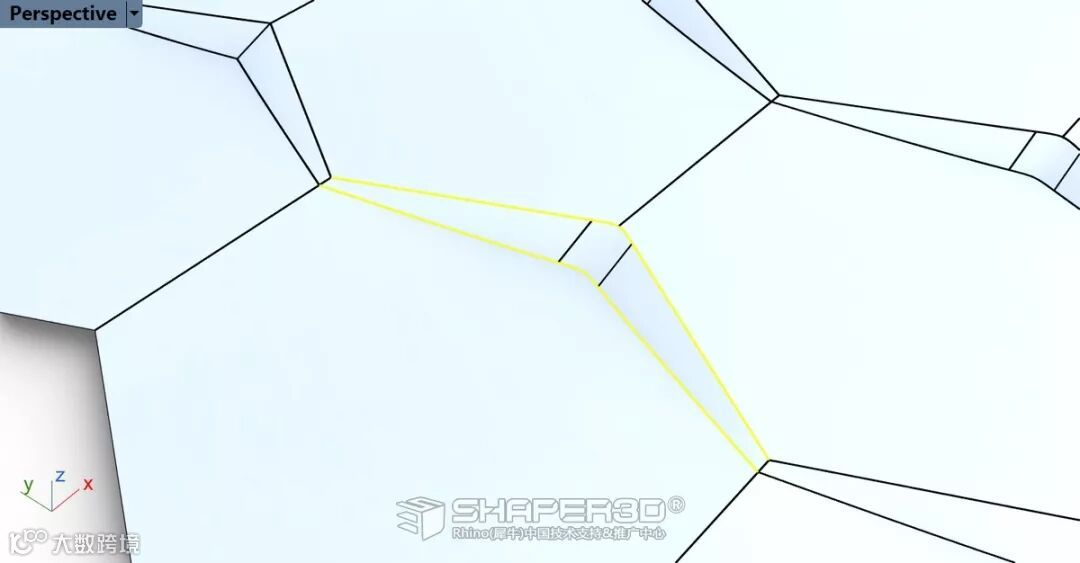

10. 将曲面再修剪掉一部分，方便制作编号6和7之间的曲面，如下图：

11. 用放样（指令：Loft）或者以边缘成面（指令：EdgeSrf）生成曲面，复制到其他位置。

主体曲面制作完成。

12. 将切割砖缝用的蓝色六边形曲线显示出来，确定要裁切的砖块单元位置。

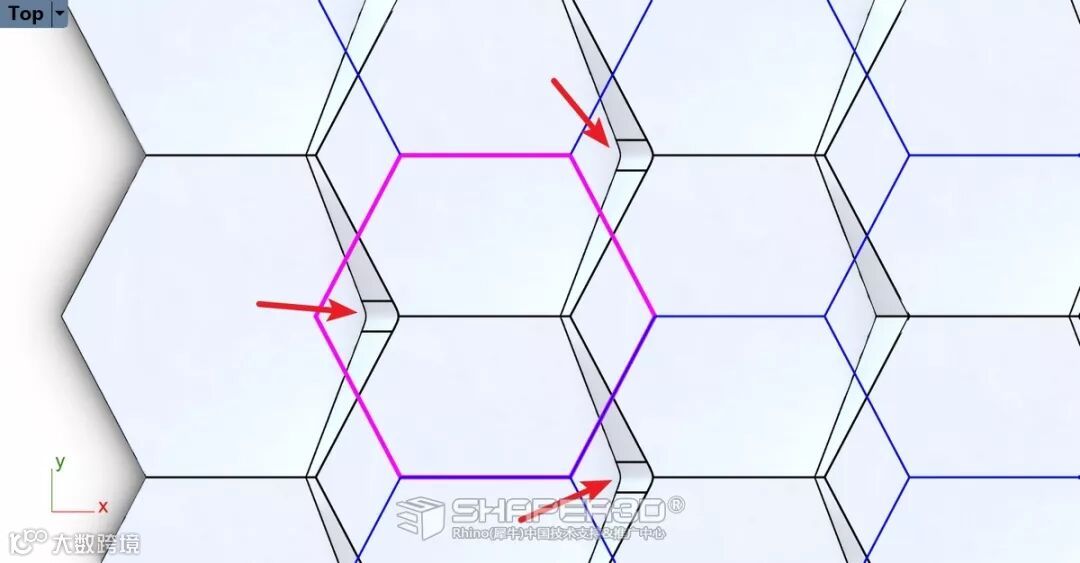

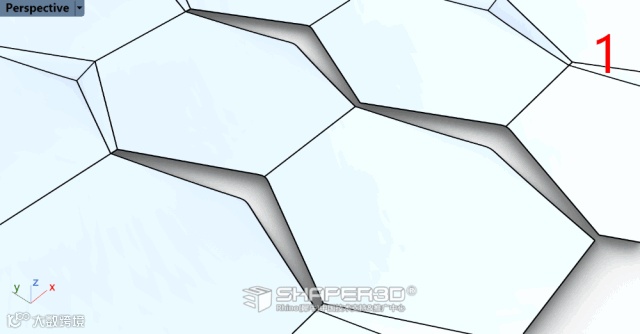

13. 把制作好的曲面组合，开始制作倒角细节，按照半径由大到小的顺序来倒角，先对下图中红色箭头所指的几个边界做倒角。

14. 我选择另外一种偷懒的做法：删除这些曲面，用混接曲面（指令: BlendSrf）替代。参考下图的GIF。

15. 切割出砖块，将边界处的倒角细节也制作出来。流程参考下图的GIF。

制作好的单元如下图。

16. 阵列出其他砖块，简单渲染。

以上就是本次教学的内容了。

最后给初学者一些建议：

建模之前要多花点时间去分析造型，“透过现象看本质”，不要一开始就被表象所迷惑，而这些表象往往都是细节。应该从整体出发，规划出合理的建模流程，往往会事半功倍。

这些都是从大量的练习和试错中总结的经验，软件的学习本身就是熟能生巧的过程，这个过程需要自己去琢磨体会，并没有太多的捷径。
