【行业资讯】在线视觉检测在工业制造中的应用与发展

一、引言

在现代工业制造中，加工精度是衡量产品质量和企业竞争力的关键因素之一。随着科技的不断进步，在线视觉检测技术作为一种非接触式、高精度的检测手段，正逐渐成为提升工业制造加工精度的重要工具。通过实时采集和分析生产过程中的图像信息，该技术能够及时发现加工误差和缺陷，从而实现对生产过程的精确控制和优化，提高产品的一致性和可靠性。

二、在线视觉检测的底层技术

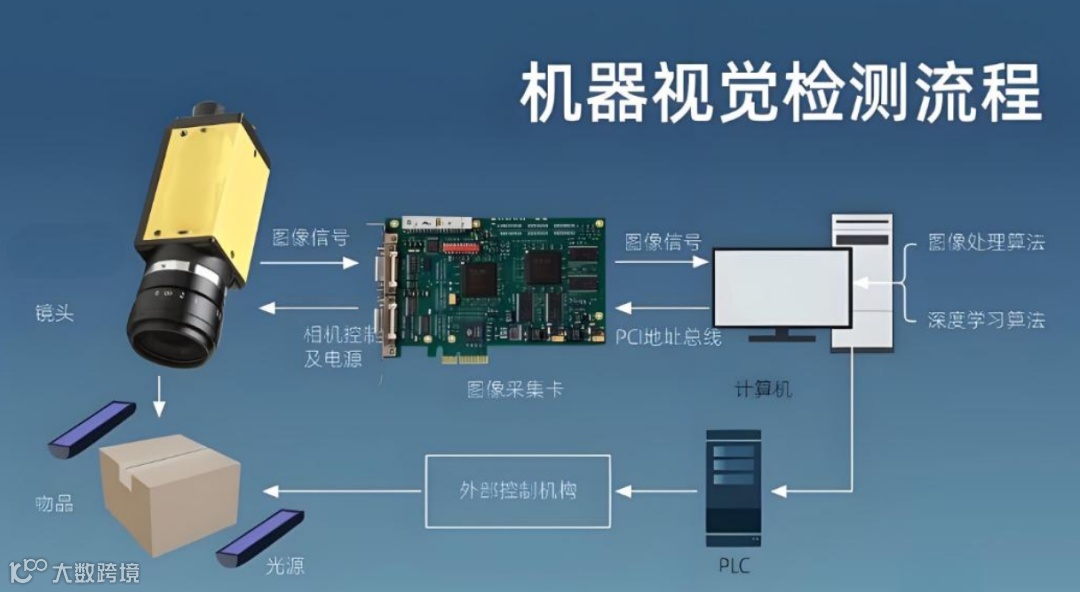

（一）图像采集技术

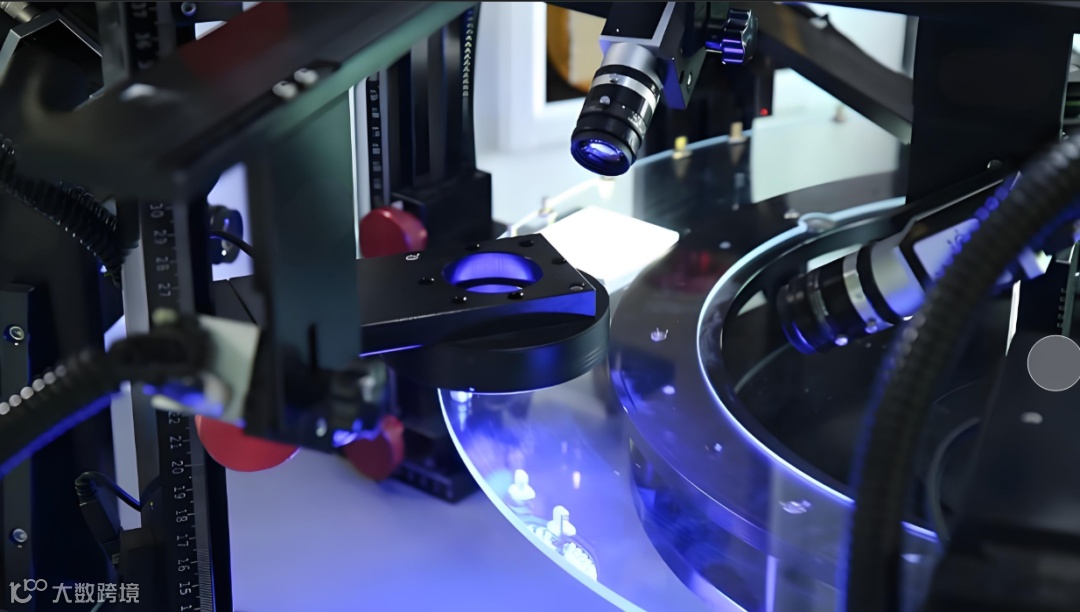

图像采集是在线视觉检测的第一步，其核心在于工业相机、光学镜头和光源等硬件设备的性能。

1、高分辨率工业相机：能够捕捉到物体的细微细节，为后续的精确测量和缺陷检测提供清晰的图像基础。近年来，相机的像素不断提高，使得对微小尺寸和复杂形状的物体进行高精度成像成为可能。

2、精密光学镜头：可减少图像失真和畸变，确保成像的准确性和一致性。不同类型的镜头适用于不同的检测场景，如远心镜头可在一定范围内保持物体的尺寸比例不变，对于测量精度要求较高的场合具有重要应用价值。

3、优化的光源系统：通过合理的光源布局和光强控制，能够突出物体的特征，提高图像的对比度和清晰度，减少阴影和反光对检测结果的影响。

（二）图像处理与分析技术

采集到的图像需要经过一系列的处理和分析，才能提取出有用的信息用于加工精度的评估。

1、图像预处理：包括去噪、滤波、增强等操作，可消除图像中的噪声干扰，增强图像的边缘和细节信息，提高图像的质量和可辨识度。

2、特征提取与识别：从预处理后的图像中提取出与加工精度相关的特征，如物体的轮廓、尺寸、形状、纹理等。传统的特征提取方法基于手工设计的特征算子，而近年来基于深度学习的特征学习方法逐渐成为主流，能够自动学习到更具代表性和区分度的特征，提高了特征提取的准确性和效率。

3、尺寸测量与定位：通过对图像中物体的像素尺寸进行测量，并结合相机的标定参数，可精确计算出物体的实际尺寸和位置。先进的图像处理算法能够实现亚像素级的测量精度，满足对高精度加工零件的检测需求。

（三）机器学习技术

机器学习在在线视觉检测中发挥着核心作用，通过建立模型对图像数据进行学习和分析，实现对加工精度的自动评估和预测。

1、监督学习算法：基于大量的标注数据进行训练，可用于建立加工精度与图像特征之间的映射关系。例如，通过对已知尺寸精度的零件图像进行学习，模型能够预测未知零件的尺寸是否符合精度要求，并对加工误差进行定量分析。

2、无监督学习算法：在没有明确标注数据的情况下，能够自动发现图像数据中的结构和模式，可用于异常检测和缺陷识别等任务。通过对正常加工零件的图像进行聚类分析，模型可以识别出与正常模式差异较大的图像，从而检测出加工过程中的缺陷和异常情况。

3、深度学习模型：如卷积神经网络（CNN）、循环神经网络（RNN）及其变体等，在处理图像数据方面具有强大的能力。它们能够自动学习到图像中的复杂特征和模式，对加工精度的评估和预测具有更高的准确性和鲁棒性。

三、多元化生产工艺下的在线视觉检测技术应用

（一）零部件制造

1、零部件尺寸检测：零部件的精度直接影响到整车的性能和安全性。在线视觉检测技术可用于检测发动机缸体、曲轴、活塞等关键零部件的尺寸精度，通过实时监测生产线上的零部件图像，及时发现尺寸超差的零件，并进行调整或剔除，确保零部件的一致性和互换性。

2、焊接质量检测：汽车车身的焊接质量是影响车身强度和密封性的关键因素。视觉检测系统能够对焊接接头的形状、尺寸、焊缝宽度、气孔等缺陷进行实时检测，通过对焊接过程中的图像进行分析，及时调整焊接参数，提高焊接质量和可靠性。

3、装配精度控制：在汽车装配过程中，在线视觉检测技术可用于检测零部件的装配位置和间隙，如车门与车身的装配间隙、发动机与底盘的装配精度等。通过精确测量和分析装配过程中的图像信息，实现对装配精度的实时监控和调整，提高整车的装配质量。

（二）电子制造

1、芯片封装检测：电子芯片的封装精度对其性能和可靠性有着重要影响。在线视觉检测技术可用于检测芯片封装过程中的引脚对齐、键合质量、封装材料的涂覆厚度等参数，确保芯片封装的精度和质量。通过对封装过程中的高速图像进行实时分析，能够及时发现封装缺陷，提高芯片的良品率。

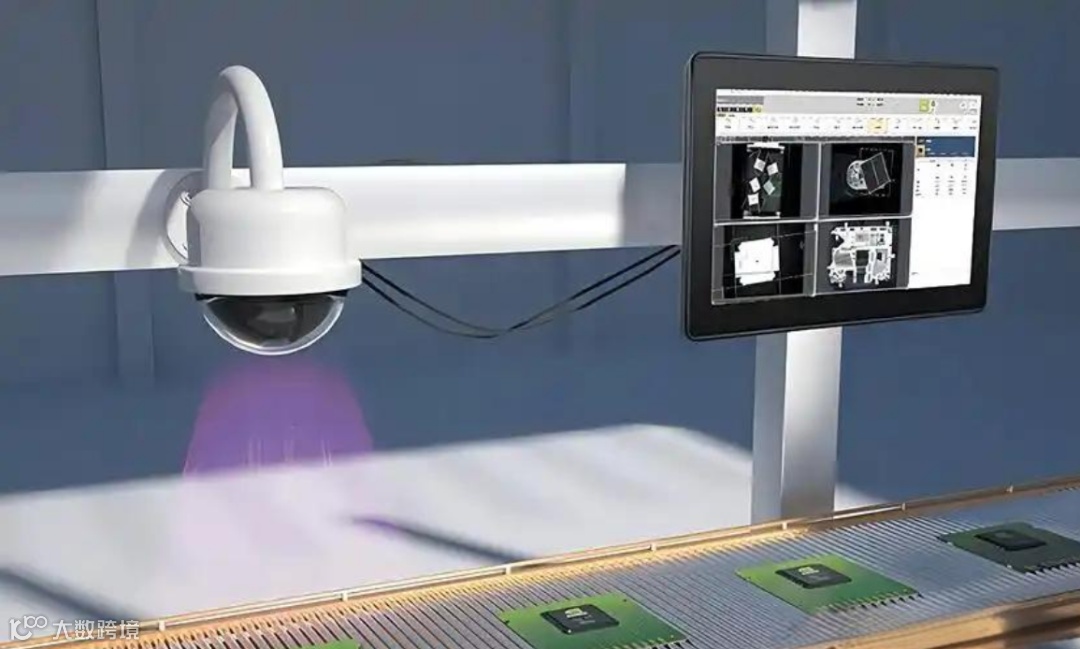

2、PCB板检测：PCB板是电子设备的核心部件，其质量直接影响到电子设备的性能。视觉检测系统能够对PCB板上的线路、焊点、元器件等进行高精度检测，检测内容包括线路的连通性、焊点的质量、元器件的位置和极性等。通过对PCB板生产过程中的图像进行自动检测，能够及时发现并修复缺陷，提高PCB板的生产效率和质量。

3、显示屏制造检测：在显示屏制造过程中，在线视觉检测技术可用于检测液晶面板的像素缺陷、显示均匀性、颜色准确性等参数，以及触摸屏的贴合精度、触摸响应性能等。通过对显示屏生产过程中的图像和光学信号进行精确测量和分析，确保显示屏的质量和性能符合高标准要求。

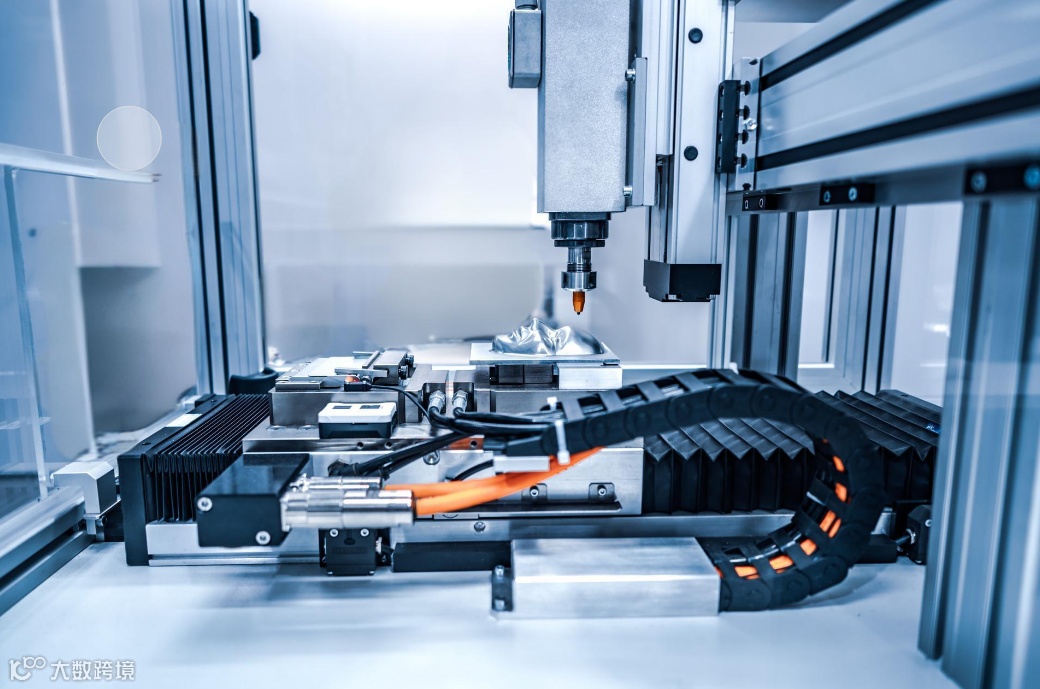

（三）机械加工

1、零件尺寸与形状测量：机械加工零件的尺寸和形状精度是衡量加工质量的重要指标。在线视觉检测技术可用于实时测量零件的直径、长度、角度、平面度、圆度等几何参数，通过与设计尺寸进行对比，及时发现加工误差，并反馈给加工设备进行调整，实现对加工精度的闭环控制。

2、刀具磨损监测：刀具磨损会直接影响零件的加工精度和表面质量。视觉检测系统能够通过对加工过程中的图像进行分析，监测刀具的磨损状态，如刀具的刃口半径、后刀面磨损量等。根据刀具磨损情况，及时更换刀具或调整加工参数，保证加工精度的稳定性。

3、表面粗糙度检测：零件的表面粗糙度对其配合精度、耐磨性和密封性等性能有着重要影响。在线视觉检测技术可通过对零件表面的图像进行纹理分析，间接评估表面粗糙度。与传统的接触式测量方法相比，视觉检测方法具有非接触、快速、大面积检测等优点，能够更全面地反映零件的表面质量状况。

四、在线视觉检测技术的未来应用可能

（一）与人工智能和物联网的深度融合

随着人工智能和物联网技术的不断发展，在线视觉检测技术将与之深度融合，实现更智能化、高效化的检测和控制。

1、智能诊断与预测：通过将在线视觉检测系统与深度学习算法相结合，能够实现对加工过程中潜在问题的智能诊断和预测。系统不仅能够及时发现当前的加工精度问题，还能够根据历史数据和实时图像信息，预测未来可能出现的加工精度下降趋势，提前采取措施进行预防和优化。

2、远程监控与协同：借助物联网技术，在线视觉检测系统可以实现远程监控和数据共享，使生产管理人员能够随时随地查看生产线上的检测数据和图像信息，及时做出决策。同时，不同生产环节的视觉检测系统之间可以实现协同工作，通过数据交互和分析，实现对整个生产过程的全局优化和协调控制。

（二）检测精度的进一步提高

未来，在线视觉检测技术将不断追求更高的检测精度，以满足工业制造对超高精度加工的需求。

1、硬件技术的突破：随着光学、电子、半导体等技术的不断进步，工业相机、光学镜头、图像传感器等硬件设备的性能将得到进一步提升。例如，开发更高分辨率、更高帧率、更低噪声的图像传感器，以及具有更小像差和更高数值孔径的光学镜头，将为实现亚微米级甚至纳米级的检测精度提供硬件支持。

2、算法与模型的优化：研究人员将不断探索和创新图像处理与分析算法，以及机器学习模型结构和训练方法，提高对微小特征和微弱信号的提取和识别能力。例如，采用更先进的深度学习架构，如Transformer架构及其变体，结合多模态数据融合技术，有望进一步提高在线视觉检测的精度和准确性。

（三）在新兴制造领域的拓展

除了传统的工业制造领域，在线视觉检测技术还将在新兴制造领域得到广泛应用，为这些领域的发展提供技术支持。

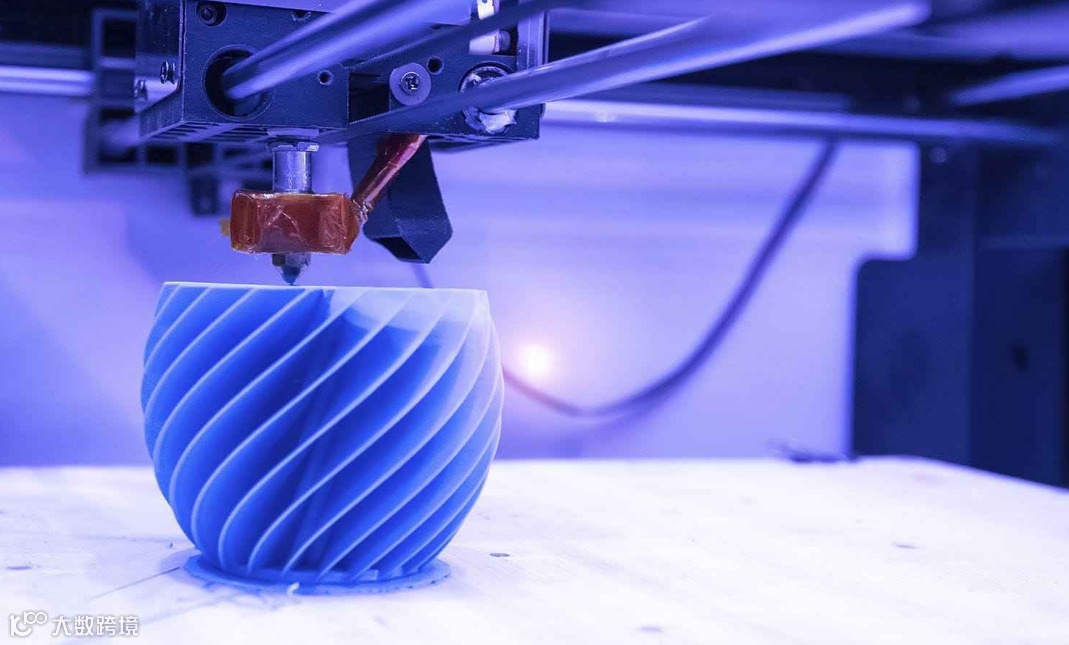

1、增材制造：增材制造技术如3D打印在复杂结构零件的制造方面具有独特优势，但对加工精度的控制面临挑战。在线视觉检测技术可用于实时监测3D打印过程中的熔池状态、层厚均匀性、零件变形等参数，通过对打印过程的精确控制，提高3D打印零件的精度和质量。

2、微纳制造：在微纳制造领域，对微小尺寸和高精度结构的加工精度要求极高。在线视觉检测技术能够实现对微纳尺度下的物体进行成像和测量，检测微纳结构的尺寸、形状、表面形貌等参数，为微纳制造工艺的优化和质量控制提供关键技术手段。

3、生物制造：生物制造涉及到生物组织和器官的构建等前沿领域，对制造精度和质量的要求极为严格。在线视觉检测技术可用于监测生物制造过程中的细胞分布、组织生长形态、支架结构等参数，确保生物制造产品的质量和功能符合医学应用的要求。

五、结论

在线视觉检测技术作为一种强大的工业制造检测手段，通过其先进的底层技术和在多元化生产工艺中的广泛应用，为提升工业制造加工精度提供了有力保障。随着技术的不断发展和创新，其未来应用前景广阔，将在推动工业制造向更高精度、更智能化方向发展中发挥越来越重要的作用。然而，我们也应清醒地认识到，该技术在实际应用中仍面临一些挑战，如复杂环境下的适应性、数据处理与传输的实时性、检测系统的成本效益等问题，需要进一步加强研究和探索，以不断完善和优化在线视觉检测技术，更好地服务于工业制造行业的发展。
