【行业资讯】超声波无损检测：透视工业的"多面镜"

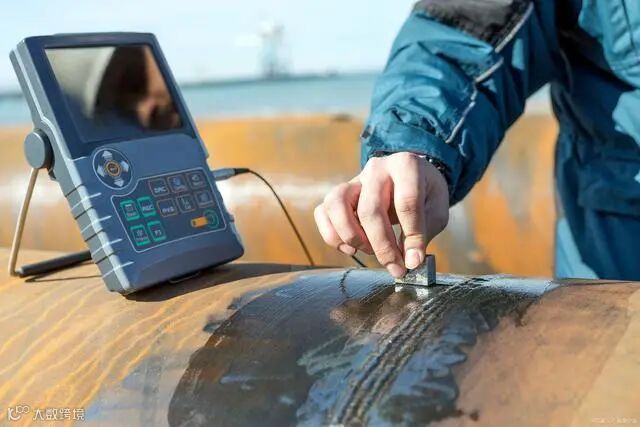

超声波无损检测（Ultrasonic Non - destructive Testing），是指在不破坏被检测物体原有结构和性能的前提下，利用超声波与物体相互作用时产生的反射、折射、散射、衍射和衰减等特性，对物体内部的缺陷、材质变化、几何尺寸等进行检测和评估的一种技术手段。简单来说，就像是给物体做一次 “体检”，但不会对物体造成任何损伤 ，就能知道物体内部是否存在问题。

在工业检测领域，超声波无损检测占据着举足轻重的地位，是五大常规无损检测方法（超声检测 UT、射线检测 RT、磁粉检测 MT、渗透检测 PT、涡流检测 ET ）之一，且应用极为广泛。从航空航天中飞机发动机叶片、机身结构件的检测，到石油化工行业中管道、储罐、压力容器的定期检查；从机械制造里零部件的质量把控，到建筑工程中混凝土结构的内部缺陷探测，超声波无损检测无处不在，为保障工业产品质量、设备安全运行和工程结构稳定发挥着关键作用。

超声波无损检测的优点

高灵敏度：洞察微小缺陷

超声波无损检测拥有极高的灵敏度，能够精准探测到极其细微的缺陷。一般来说，它可以检测出尺寸在毫米甚至微米级别的缺陷，例如航空发动机叶片上极其细微的裂纹，或是电子元件内部微小的空洞。在航空航天领域，发动机叶片在高温、高压和高转速的恶劣环境下工作，任何微小的缺陷都可能引发严重的安全事故。通过超声波无损检测技术，检测人员可以发现叶片上仅 0.1 毫米的裂纹，及时进行修复或更换，保障飞行安全。在电子制造中，微小的内部缺陷可能影响电子产品的性能和寿命，超声波无损检测同样能够敏锐地捕捉到这些问题，确保产品质量。这种高灵敏度使得超声波无损检测成为保障产品安全与质量的关键技术 ，能够提前发现潜在问题，避免因微小缺陷引发的严重后果。

无损检测：保护材料完整性

无损检测，即不会对被检测材料造成任何物理或化学损伤，这是超声波无损检测最为显著的优势之一。在检测过程中，仅仅是超声波在材料内部传播，通过分析超声波的反射、折射等信号来判断材料内部的情况，不会破坏材料的组织结构和性能。这对于一些贵重材料、关键部件或是具有特殊意义的物品检测尤为重要。比如，在文物保护领域，对于古老的青铜器、陶瓷器等文物，需要了解其内部是否存在裂纹、空洞等缺陷，但又不能对文物造成任何损伤，超声波无损检测技术就能大显身手，在不破坏文物的前提下，为文物保护和修复提供重要的信息。在精密电子元件的检测中，由于电子元件结构精密、功能复杂，一旦受损可能导致整个电子设备无法正常工作，超声波无损检测凭借其无损的特性，能够对电子元件进行全面检测，保障电子设备的质量。

适用范围广：横跨各类材料

超声波无损检测的适用范围极其广泛，几乎可以用于所有类型材料的检测，包括金属、非金属和复合材料。对于金属材料，如钢铁、铝合金等，超声波可以有效检测其内部的裂纹、气孔、夹杂等缺陷，在机械制造、汽车工业中广泛应用于零部件的质量检测。在非金属材料方面，像塑料、陶瓷、混凝土等，超声波同样能够发挥作用。例如，在建筑工程中，利用超声波检测混凝土结构内部是否存在蜂窝、孔洞、裂缝等缺陷，评估混凝土的强度和均匀性，确保建筑结构的安全。在复合材料领域，如航空航天中常用的碳纤维复合材料，超声波无损检测可以检测其层间是否存在脱粘、分层等问题。这种广泛的适用性使得超声波无损检测技术在各个工业领域都能找到用武之地，成为材料检测的通用技术手段，体现了其强大的通用性和适应性。

检测速度快：高效助力生产

在工业生产中，时间就是效率，超声波无损检测具有快速检测的特点，能够在短时间内完成对大量材料或构件的检测。以汽车制造为例，在汽车零部件的生产线上，通过自动化的超声波检测设备，可以对每一个生产出来的零部件进行快速检测，几秒钟内就能完成一次检测，及时发现零部件中的缺陷，将不合格产品筛选出来，避免其进入下一道生产工序，大大提高了生产效率和产品质量。在钢铁生产中，对于连续生产的钢板，也可以利用超声波进行在线快速检测，实时监测钢板内部的质量状况，一旦发现缺陷，立即调整生产工艺，减少废品的产生。这种快速检测的能力使得超声波无损检测技术非常适合大规模工业化生产的质量控制需求，能够在保证产品质量的同时，加快生产节奏，降低生产成本。

深度检测：穿透材料内部

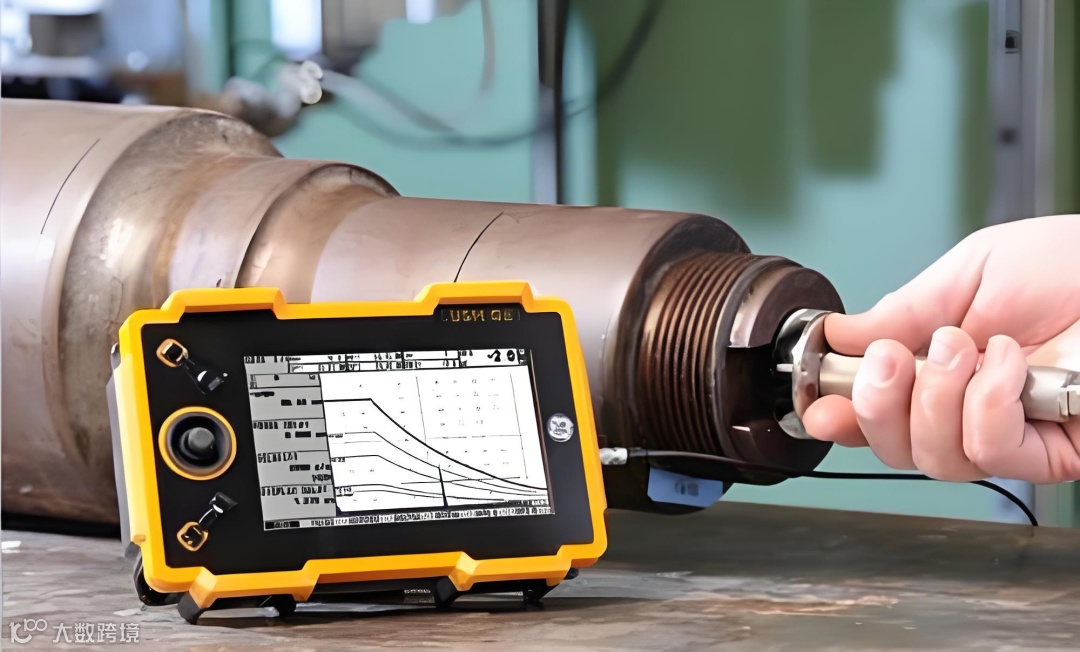

超声波具有较强的穿透能力，可以对较厚的材料进行内部缺陷检测。一般情况下，对于金属材料，超声波能够穿透几十毫米甚至数米的厚度 ，在检测大型机械设备的关键部件，如大型锻件、厚壁压力容器时，超声波无损检测可以深入材料内部，发现隐藏在深处的缺陷，像内部的裂纹、缩孔等问题都逃不过它的 “眼睛”。在桥梁、船舶等大型结构的检测中，超声波同样可以穿透厚厚的钢材，检测内部结构的完整性，确保桥梁和船舶在长期使用过程中的安全性。这种深度检测的能力是其他一些检测方法所不具备的，使得超声波无损检测在大型构件和厚材料的检测中具有独特的优势，为保障大型工程和设备的安全运行提供了有力支持 。

超声波无损检测的缺点

对表面条件要求苛刻

超声波无损检测对被检测材料的表面状况有着较高的要求。理想状态下，材料表面应光滑平整、清洁无污，这样才能保证超声波的有效耦合与传播 。一旦表面存在粗糙不平、油污、锈蚀或其他杂质，超声波的传播和反射就会受到严重干扰。例如，在对表面粗糙的铸件进行检测时，由于表面凹凸不平，超声波在接触表面时会发生散射和衰减，导致检测信号杂乱无章，缺陷回波信号难以准确识别，容易造成漏检或误判。表面的油污会影响超声波探头与材料表面的紧密接触，降低耦合效率，使得检测灵敏度下降，原本能够检测到的微小缺陷可能因信号减弱而无法被发现。因此，在进行超声波无损检测前，往往需要对材料表面进行严格的预处理，如打磨、清洗等，这不仅增加了检测的时间和成本，还可能对一些表面有特殊要求的材料造成损害，限制了超声波无损检测在部分场景下的应用。

检测人员技能门槛高

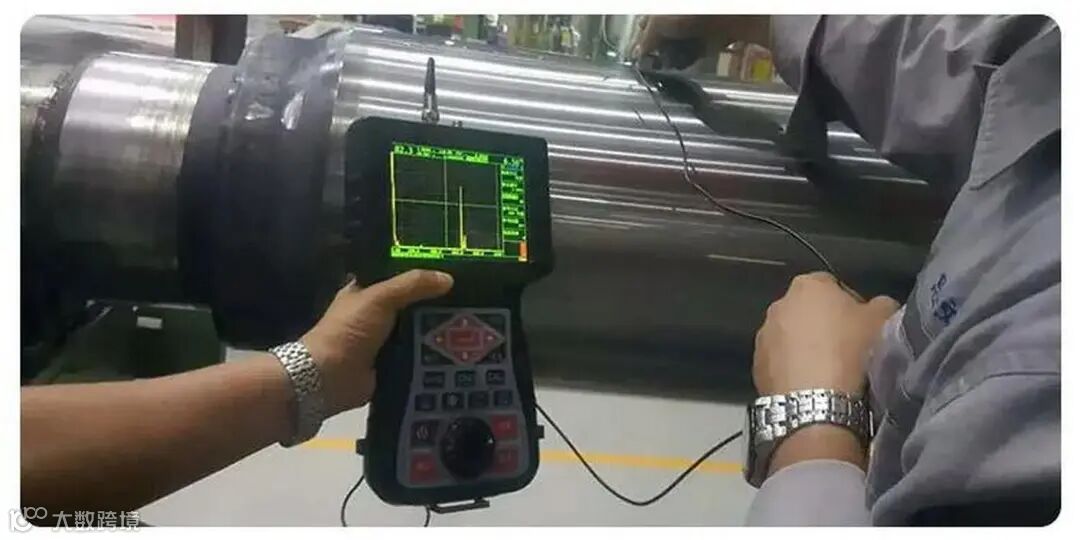

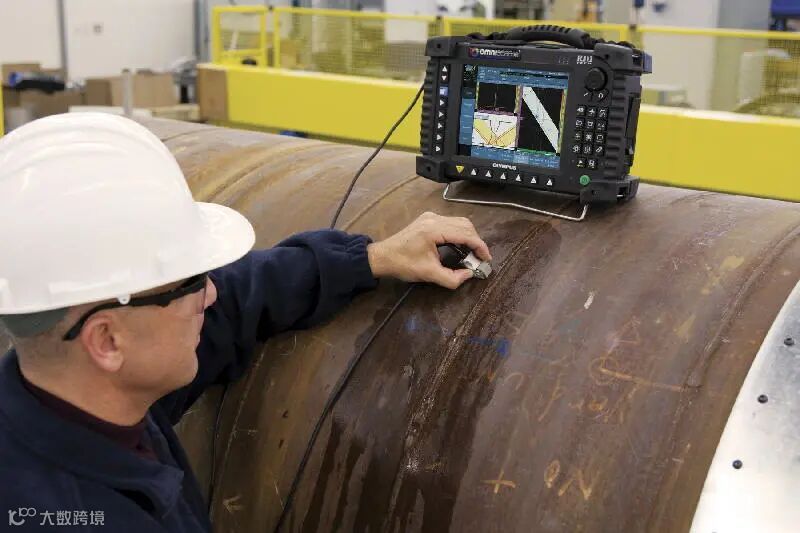

超声波无损检测的结果解读和缺陷判断，高度依赖检测人员的专业知识与实践经验。检测人员不仅要熟悉超声波检测的基本原理、仪器操作方法，还需要对各种材料的声学特性、常见缺陷类型及其回波特征有深入的了解。对于新手检测人员来说，在面对复杂的检测信号时，很容易出现误判。例如，在检测焊缝时，新手可能难以区分缺陷回波和因焊缝形状、结构引起的杂波，将正常的结构反射信号误判为缺陷信号，或者将真正的缺陷信号忽略。而经验丰富的检测人员则能够通过观察回波的幅度、形状、位置以及与底波的相对关系等多个特征，准确判断缺陷的性质、大小和位置。这就意味着，培养一名合格的超声波无损检测人员需要较长的时间和大量的实践操作，检测人员的专业水平参差不齐也会导致检测结果的准确性和可靠性存在差异，对检测机构和企业的检测质量控制带来挑战。

对材料声学特性敏感

不同材料具有独特的声学特性，如声速、声阻抗和声衰减等，这些特性的差异使得超声波在不同材料中的传播行为各不相同，从而对检测方法和参数的选择提出了严格要求。以金属和塑料为例，金属材料的声速通常较高，超声波在其中传播时能量衰减相对较小；而塑料材料的声速较低，且对超声波的衰减较大。当检测金属材料时，常用的检测频率和探头参数能够有效地发现内部缺陷；但如果用同样的参数检测塑料材料，由于超声波在塑料中的传播特性不同，可能无法准确检测到缺陷，甚至会出现检测盲区。即使是同一种材料，其内部组织结构的变化也会影响声学特性，例如金属材料经过不同的热处理工艺后，晶粒大小、组织结构会发生改变，导致声速和声衰减变化，原有的检测方法和参数可能不再适用，需要重新进行调整和优化，这增加了检测的复杂性和难度。

缺陷定位和定量存局限

尽管超声波无损检测能够有效地发现材料内部的缺陷，但在缺陷的精确定位和定量分析方面仍存在一定的局限性。在定位方面，检测结果往往只能给出缺陷的大致位置范围，难以精确到具体的坐标点。例如，对于深埋在材料内部的缺陷，由于超声波在传播过程中会受到多种因素的影响，如材料不均匀性、缺陷的复杂形状等，导致缺陷回波的传播路径发生偏差，从而使得根据回波时间计算出的缺陷位置存在一定误差。在定量分析上，虽然可以通过回波幅度等信息来估算缺陷的大小，但这种估算往往不够精确，受检测仪器的精度、检测方法的局限性以及材料声学特性的影响较大。对于形状不规则、性质复杂的缺陷，更是难以准确确定其尺寸、体积等参数。在实际检测中，常常需要结合其他无损检测方法，如射线检测、磁粉检测等，对缺陷进行综合评估，才能获得更准确、全面的缺陷信息，这无疑增加了检测的成本和时间。

扬长避短，让超声波无损检测更出色

超声波无损检测以其独特的优势在工业检测领域占据重要地位，高灵敏度、无损性、广泛适用性、快速检测和深度检测能力，为保障产品质量和设备安全发挥了关键作用。然而，其对表面条件的严苛要求、检测人员的高技能门槛、对材料声学特性的敏感性以及缺陷定位定量的局限性，也限制了它在某些场景下的应用 。

在实际应用中，为了更好地发挥超声波无损检测的作用，可以采取多种措施。对于表面条件要求高的问题，在检测前对材料表面进行精细处理，如打磨、清洗、涂覆耦合剂等，确保表面符合检测要求；针对检测人员技能门槛高的情况，加强人员培训，建立完善的培训体系和资格认证制度，提高检测人员的专业水平；面对材料声学特性敏感和缺陷定位定量局限的问题，结合其他无损检测方法，如射线检测、磁粉检测、涡流检测等，利用不同检测方法的优势互补，获得更全面、准确的检测结果 。

随着科技的不断进步，超声波无损检测技术也在持续发展创新。未来，其将朝着智能化、自动化、高精度化方向迈进。人工智能、大数据等先进技术的融入，将提高检测结果的准确性和可靠性，降低人为因素的影响；自动化检测设备的研发和应用，将进一步提高检测效率，适应大规模工业化生产的需求；检测精度的不断提升，有望突破现有的缺陷定位定量局限，实现更精准的检测 。相信在不断地改进和发展中，超声波无损检测技术将在工业领域发挥更大的作用，为推动工业高质量发展贡献力量。
