【行业资讯】铝合金超声波焊接工艺：解锁金属连接的新密码

铝合金焊接的挑战与机遇

在材料科学与工业制造的广阔领域中，铝合金凭借其独特的优势，如密度低、比强度高、耐腐蚀性良好等，成为了众多行业的宠儿，广泛应用于航空航天、汽车制造、电子设备以及建筑等关键领域。在航空航天领域，铝合金被大量用于制造飞机的机身、机翼、发动机部件等，其轻质特性有助于减轻飞机重量，提高燃油效率和飞行性能；在汽车制造中，铝合金不仅能降低车身重量，还能提升汽车的操控性能和燃油经济性，从发动机缸体到车身结构件，铝合金的身影无处不在；在电子设备领域，铝合金以其良好的散热性能和美观的外观，被广泛应用于手机、电脑等产品的外壳制造；而在建筑行业，铝合金门窗、幕墙等不仅美观大方，还具有出色的耐候性和节能效果。

随着铝合金应用的不断拓展，对其焊接技术的需求也日益迫切。焊接作为实现铝合金部件连接的关键工艺，其质量直接影响到产品的性能、可靠性和使用寿命。然而，铝合金的焊接并非易事，它面临着诸多挑战。传统的焊接方法，如钨极氩弧焊（TIG）、熔化极惰性气体保护焊（MIG）等，虽然在一定程度上能够实现铝合金的焊接，但在面对铝合金的特殊物理和化学性质时，却暴露出了一些局限性。

铝合金具有较高的热导率，这意味着在焊接过程中热量会迅速散失，导致焊接区域难以达到足够的温度，从而影响焊接质量。例如，在使用 TIG 焊焊接铝合金时，由于热量散失过快，容易出现焊缝熔深浅、未焊透等问题。同时，铝合金的线膨胀系数较大，在焊接过程中受热膨胀和冷却收缩的幅度较大，这使得焊接接头容易产生较大的应力和变形，甚至出现裂纹。就像在汽车铝合金车身的焊接中，由于焊接应力和变形的存在，可能会导致车身的装配精度下降，影响整车的性能。

此外，铝合金表面极易形成一层致密的氧化膜，其熔点高达 2050℃，远远超过了铝合金本身的熔点（约 660℃）。这层氧化膜在焊接过程中难以熔化，会阻碍焊缝金属的熔合，导致焊接缺陷的产生，如气孔、夹杂等。以航空航天领域的铝合金焊接为例，气孔和夹杂等缺陷的存在可能会严重影响飞机结构的强度和安全性。

面对传统焊接方法的这些缺陷，开发新型的焊接工艺迫在眉睫。新型焊接工艺不仅能够有效克服传统焊接方法的不足，提高铝合金的焊接质量和效率，还能满足不同行业对铝合金焊接日益严苛的要求。例如，搅拌摩擦焊（FSW）作为一种新型的固相焊接技术，在焊接铝合金时，通过高速旋转的搅拌头与工件之间的摩擦产生热量，使焊接区域的金属达到塑性状态，然后在搅拌头的挤压作用下实现金属的连接。这种焊接方法避免了传统熔焊过程中存在的气孔、裂纹等缺陷，焊接接头的力学性能优良，特别适用于航空航天、高速列车等领域中铝合金结构件的焊接。

再如，激光焊接技术以其能量密度高、焊接速度快、热影响区小等优点，在铝合金焊接中也展现出了巨大的潜力。激光焊接能够实现高精度的焊接，减少焊接变形，提高焊接质量，尤其适用于电子设备中铝合金零部件的微连接。在手机摄像头模组的焊接中，激光焊接技术能够实现微小尺寸铝合金部件的精确连接，确保产品的性能和可靠性。

超声波焊接：原理大揭秘

在探索铝合金超声波焊接工艺之前，让我们先来深入了解一下超声波焊接的基本原理。超声波焊接，作为一种先进的焊接技术，其核心在于利用超声振动和热融合的巧妙结合，实现材料的连接。

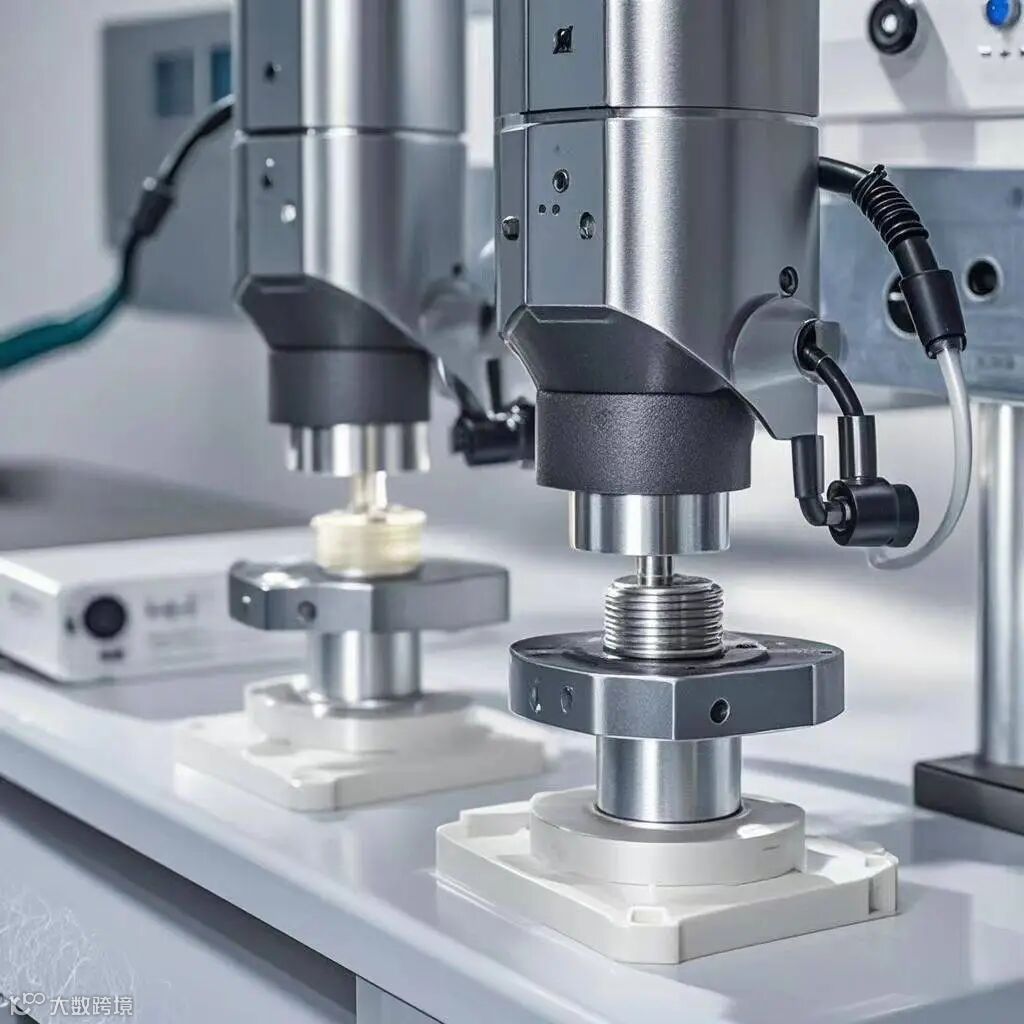

从本质上讲，超声波焊接是通过超声波发生器将 50/60 赫兹的普通电流转换成 15、20、30 或 40KHz 的高频电能 。这一高频电能随后被传递到换能器，换能器就像一个神奇的能量转换 “魔术师”，将电能再次转换成为同等频率的机械运动，也就是我们所说的超声波振动。这种超声波振动通过一套精心设计的变幅杆装置进行振幅调整后，传递到焊头。

焊头是直接与待焊接工件接触的关键部件，它将接收到的振动能量精准地传递到工件的接合部。在这个关键区域，振动能量通过摩擦的方式被高效地转换成热能，这便是超声波焊接的第一个关键作用 —— 机械振动作用。机械振动在超声波焊接中扮演着至关重要的角色。当高频振动作用于铝合金工件表面时，它促使工件表面的原子和分子产生剧烈的运动。这种微观层面的运动加剧了原子之间的相互作用，使得原本相对静止的原子开始活跃起来。同时，振动还能够有效地破坏铝合金表面的氧化膜。我们知道，铝合金表面的氧化膜致密且熔点高，传统焊接方法难以使其熔化，而超声波的高频振动能够产生强大的冲击力，将氧化膜击碎，为后续的焊接过程扫清障碍。

随着振动能量持续转换为热能，焊接区域的温度迅速升高，当温度达到铝合金的熔点时，焊接材料开始熔化，这就是超声波焊接的第二个关键作用 —— 热熔合作用。在热熔合过程中，由于铝合金材料具有良好的导热性，热量会在焊接区域迅速扩散，使得熔化的范围得以控制在合理的区间内。同时，施加在工件上的压力也发挥着重要作用，它确保了熔化的铝合金能够紧密地融合在一起，形成牢固的冶金结合。当超声波停止作用后，压力仍然持续施加一段时间，使焊接接头在压力的作用下冷却凝固，从而形成一个完整且强度高的焊接接头。

以常见的铝合金薄板焊接为例，在超声波焊接过程中，焊头的高频振动使得薄板表面迅速升温，铝合金迅速熔化，在压力的作用下，两块薄板的熔化部分相互融合，冷却后形成了坚固的焊接接头。这种焊接方式不仅能够实现快速、高效的焊接，而且焊接接头的质量高，几乎不会产生传统焊接方法中常见的气孔、裂纹等缺陷。

超声波焊接铝合金的优势

超声波焊接的热影响区极小，这是其最为显著的优势之一。传统焊接方法在焊接过程中，会使大量的热量传递到焊件的其他部位，导致热影响区范围较大，进而可能引起焊件的组织和性能发生变化。例如，在使用 MIG 焊焊接铝合金时，热影响区的晶粒会明显长大，材料的力学性能下降。而超声波焊接则不同，由于其焊接过程主要依靠超声振动产生的摩擦热，热量集中在焊接区域，热影响区范围被控制在极小的范围内，极大程度地减少了对焊件整体性能的影响。这一特性使得超声波焊接在对材料性能要求苛刻的领域，如航空航天、电子设备制造等，具有极高的应用价值。在航空航天领域，铝合金零部件的性能直接关系到飞行安全，超声波焊接的小热影响区特性能够确保焊接后的零部件保持良好的力学性能和尺寸精度，满足航空航天产品的严格要求。

超声波焊接能够获得较高的焊接强度。通过超声振动和压力的共同作用，焊接区域的铝合金原子能够充分扩散和融合，形成牢固的冶金结合。实验数据表明，超声波焊接铝合金的接头强度可达到母材强度的 80% 以上，甚至在某些情况下能够接近母材强度。这一优异的焊接强度性能，使得超声波焊接在汽车制造、机械工程等领域得到了广泛应用。在汽车制造中，铝合金零部件的连接需要具备足够的强度，以确保汽车在行驶过程中的安全性和可靠性。超声波焊接的高强度接头能够满足这一要求，为汽车的轻量化设计提供了有力支持。

从成本角度来看，超声波焊接具有明显的优势。一方面，超声波焊接设备的能耗较低，与传统的熔焊设备相比，能够节省大量的电能。例如，一台功率为 2kW 的超声波焊接设备，在正常工作状态下，每小时的耗电量约为 2 度；而一台功率为 10kW 的 MIG 焊设备，每小时的耗电量则高达 10 度以上。另一方面，超声波焊接无需使用焊接材料，如焊丝、焊条等，也不需要保护气体，进一步降低了生产成本。此外，由于超声波焊接的焊接速度较快，能够提高生产效率，减少生产周期，从而间接降低了生产成本。在大规模的工业生产中，这些成本优势能够为企业带来显著的经济效益。

超声波焊接后的铝合金焊件，其导电和导热性能几乎不受影响。这一特性使得超声波焊接在电子设备制造、电力行业等对导电和导热性能要求较高的领域具有独特的应用价值。在电子设备制造中，铝合金常用于制造散热器、电路板等部件，这些部件需要良好的导热和导电性能。超声波焊接能够在实现部件连接的同时，保持其良好的导电和导热性能，确保电子设备的正常运行。在电力行业中，铝合金母线、电缆接头等的焊接也需要保证焊接后的导电性能，超声波焊接能够满足这一需求，提高电力传输的效率和稳定性。

超声波点焊对环境的要求较低，占地面积小，无需使用专业的粘结剂，焊接过程中无火花与飞溅，这使得超声波焊接在生产环境要求严格的场合具有很大的优势。例如，在电子车间等对环境洁净度要求较高的场所，超声波焊接不会产生烟尘、飞溅等污染物，不会对电子设备和生产环境造成污染。同时，其占地面积小的特点，也能够节省生产空间，提高生产场地的利用率。

超声波焊接的时间很短，整个焊接过程通常在几秒钟内即可完成。这不仅提高了生产效率，还能够减少焊接过程中热量对焊件的影响，降低焊件变形的风险。例如，在手机铝合金外壳的焊接中，超声波焊接能够在短时间内完成焊接，满足手机生产的高效率要求，同时保证外壳的尺寸精度和外观质量。而且，由于焊接温度低于再结晶温度，焊接过程中没有残余应力产生，这对于一些对残余应力敏感的铝合金材料和结构来说，具有重要的意义。残余应力的存在可能会导致焊件在后续的使用过程中出现变形、裂纹等问题，而超声波焊接的无残余应力特性能够有效避免这些问题的发生，提高焊件的可靠性和使用寿命。

实际应用案例展示

在汽车制造领域，铝合金超声波焊接的应用极为广泛。随着汽车行业对轻量化和节能的追求，铝合金在汽车零部件中的应用比例不断增加。以新能源汽车为例，电池组的连接是关键环节之一。铝合金超声波焊接技术能够实现电池极耳与集流盘或电池壳体的可靠连接，确保了电池单元的电气连接稳定性和高导电性能。与传统焊接方法相比，超声波焊接不仅提高了焊接质量，减少了虚焊、脱焊等问题的发生，还大大提高了生产效率，满足了新能源汽车大规模生产的需求。此外，在汽车的线束焊接中，超声波焊接技术也发挥着重要作用。汽车内部有大量的线束，超声波焊接用于电线、电缆端子与连接器之间的焊接，以及线束内部不同导线之间的交叉焊接，有效提高了线束的整体稳定性和耐久性，降低了因线束连接问题导致的故障发生率。

在航空航天领域，铝合金超声波焊接技术更是不可或缺。航空航天产品对材料的性能和焊接质量要求极高，任何微小的缺陷都可能导致严重的后果。例如，在飞机结构件的制造中，超声波焊接被用于连接铝合金的机翼、机身等关键部件。通过超声波焊接，能够在保证焊接强度的同时，最大程度地减少热影响区对材料性能的影响，确保飞机结构的可靠性和安全性。而且，由于超声波焊接可以实现高精度的焊接，能够满足航空航天产品对零部件尺寸精度的严格要求，为航空航天技术的发展提供了有力的支持。在卫星部件的制造中，铝合金超声波焊接也得到了广泛应用，帮助卫星在复杂的太空环境中稳定运行。

电子设备制造领域也是铝合金超声波焊接的重要应用场景。在手机、电脑等电子产品中，铝合金常用于制造外壳、散热器等部件。超声波焊接能够实现铝合金部件的快速、精密连接，不仅保证了产品的外观质量和结构强度，还能有效保护电子元件不受焊接过程中高温的影响。例如，在手机铝合金外壳的焊接中，超声波焊接可以在短时间内完成焊接，提高生产效率，同时确保外壳的密封性和美观度。在电脑散热器的焊接中，超声波焊接能够保证散热片与底座之间的紧密连接，提高散热效率，确保电脑在长时间运行过程中的稳定性。

研究现状与发展趋势

在工艺参数优化方面，研究人员通过大量的实验和数值模拟，深入探究了焊接功率、振动频率、振幅、静压力和焊接时间等参数对焊接质量的影响规律。他们发现，不同的铝合金材料和焊件结构，需要匹配不同的焊接参数，以实现最佳的焊接效果。例如，对于某些高强度铝合金，适当提高焊接功率和延长焊接时间，可以有效提高焊接接头的强度；而对于薄板铝合金的焊接，则需要精确控制焊接参数，以避免出现烧穿和变形等问题。

在焊接接头组织与性能研究方面，科研人员借助先进的微观分析技术，如扫描电子显微镜（SEM）、透射电子显微镜（TEM）和能谱分析（EDS）等，深入研究了焊接接头的微观组织结构和力学性能。研究结果表明，超声波焊接能够使焊接接头的晶粒细化，组织均匀，从而提高接头的强度、韧性和耐腐蚀性。同时，通过对焊接接头的疲劳性能和断裂行为的研究，为铝合金超声波焊接在实际工程中的应用提供了重要的理论依据。

新型超声波焊接设备的研发也是当前的研究热点之一。为了满足不同行业对铝合金焊接的多样化需求，研究人员不断创新，开发出了一系列高性能的超声波焊接设备。这些设备具有更高的功率、更精确的参数控制和更智能化的操作界面，能够实现更高效、更优质的焊接。例如，一些新型超声波焊接设备采用了多轴联动技术，能够实现复杂形状焊件的焊接；还有一些设备集成了先进的传感器和控制系统，能够实时监测焊接过程中的各种参数，并根据实际情况自动调整焊接参数，确保焊接质量的稳定性。

总结与展望

铝合金超声波焊接工艺以其独特的优势，为铝合金焊接领域带来了新的解决方案和发展机遇。它不仅有效克服了传统焊接方法的诸多弊端，还在实际应用中展现出了卓越的性能和广泛的适用性。从汽车制造到航空航天，从电子设备到其他工业领域，超声波焊接技术正逐渐成为铝合金焊接的重要选择。

随着科技的不断进步和工业的持续发展，铝合金超声波焊接工艺也将迎来更加广阔的发展空间。未来，我们有理由期待该工艺在自动化、智能化和绿色化方面取得更大的突破，为推动各行业的高质量发展贡献更大的力量。

如果你对铝合金超声波焊接工艺感兴趣，不妨亲自探索这一充满潜力的领域，相信你会发现更多的惊喜和可能性。
