【行业资讯】当激光遇见水流，开启精密加工新纪元——水导激光

一、技术原理：光与水的共舞，重新定义“导光” 逻辑

（一）从“干激光” 到 “水导激光”：一场冷却革命

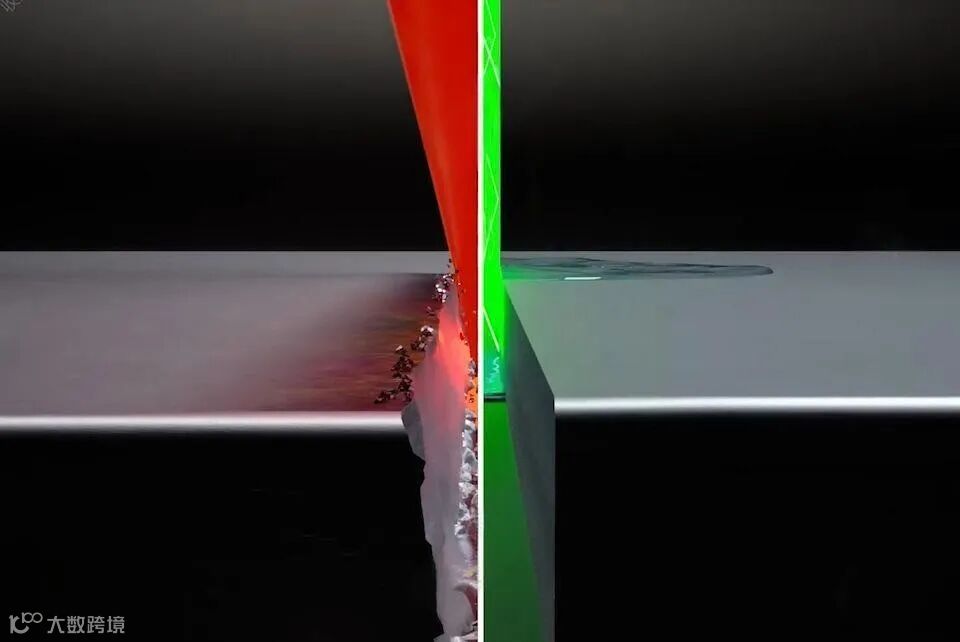

传统激光加工，恰似在燥热沙漠中前行，热量肆意积聚。在切割金属板材时，局部温度能瞬间飙升至数千摄氏度，如同熊熊烈火，材料像被烈日炙烤般迅速熔化、气化。但这把“火” 难以控制，高热量不仅让材料像受热变形的橡皮泥，产生不可挽回的变形，还在内部催生微裂纹，如同瓷器上的裂痕，极大影响材料性能。比如在电子芯片加工里，这些细微瑕疵就可能让芯片报废，前功尽弃。

水导激光却带来了清凉“雨幕”，它独树一帜地把高压微水束当作灵活 “光纤”。想象一下，水（折射率 1.33）与空气（折射率 1.0）就像两个默契搭档，利用它们界面的全反射效应，激光束被稳稳地约束在水流中穿梭。这就好比让光在一条透明的水通道里奔跑，同时，水的高比热容特性大显身手，它像个不知疲倦的小卫士，在加工时同步带走热量，实现了梦寐以求的 “冷加工”。经测试，其热影响区比传统激光缩小了 70% 以上，让材料能在相对低温的环境下被精准雕琢 。

（二）核心技术：激光与水流的精准耦合

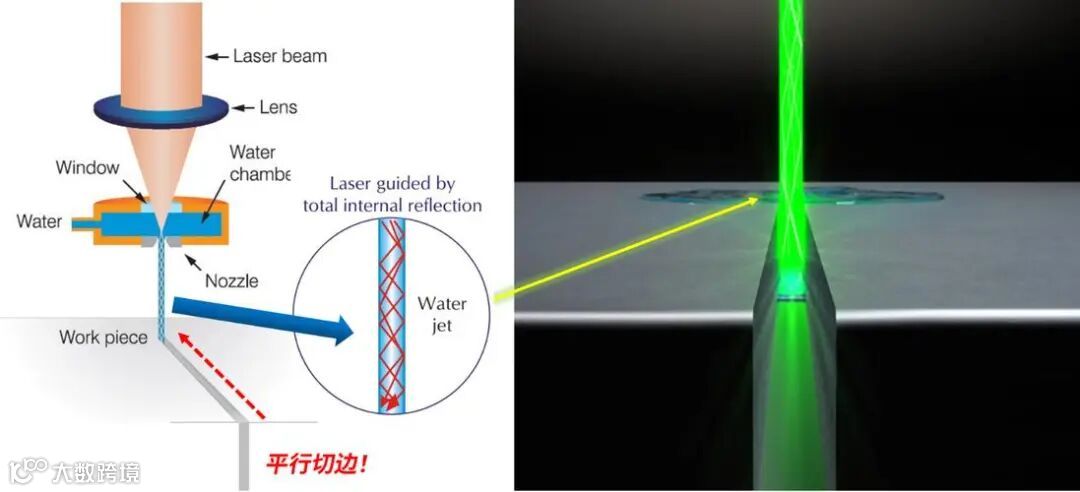

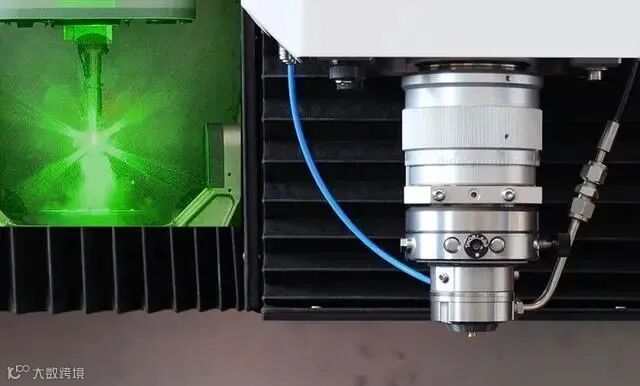

水导激光系统里，精密喷嘴是关键角色，它像一个精准的水龙头，能生成直径在 50 - 200μm 的稳定水射流，这细细的水流，宛如一根晶莹的丝线。激光呢，则像一位训练有素的舞者，经过透镜聚焦后，以恰到好处的临界角入射到水束中。在水 - 空气界面，激光像遇到了一面无形的镜子，发生全反射，从而开启 “光随水行” 的奇妙旅程，稳定地沿着导光路径奔向加工材料。

水流可不只是简单的传输介质，它还是一位勤劳的清洁工。在激光加工时，材料被瞬间熔化、气化产生的碎屑，会被高速流动的水流像扫帚扫地一样冲刷清除。以切割陶瓷材料为例，水流能及时带走切割产生的微小颗粒，避免它们再次附着在切口处造成二次污染，确保切口洁净度达到微米级，让加工后的材料表面光滑、整洁，如同精心打磨过一般。

二、核心优势：三大突破改写精密加工规则

（一）精度突破：微米级加工的“稳准狠”

在精密加工的微观世界里，精度就是“生命线”。传统激光加工，就像一个不太精准的射手，激光光斑在传输过程中容易发散，导致能量分散 。这就好比用一把散了束的手电筒去照亮一个小点，很难做到精确。在切割微小零部件时，这种光斑发散问题让切割边缘如同锯齿般参差不齐，误差常常达到数百微米，对于追求极致精度的现代制造业来说，这是难以接受的。

水导激光却像一位百发百中的神枪手，凭借水流的稳定约束，实现了令人惊叹的精度飞跃。水流就像一个精密的管道，把激光紧紧地束缚在其中，使激光能量密度提升了 30% 。聚焦光斑直径能精准地控制在 50μm 以内，这意味着它可以在极小的空间里施展 “魔法”。比如在进行窄缝切割时，它能轻松切出宽度在 0.1mm 以下的窄缝，就像用一把极其锋利的小刀，在材料上划出一道纤细而整齐的线条；在微孔加工中，深径比可达 20:1，能在微小的区域钻出又深又细的孔，如同在针尖上跳舞。

以切割 1mm 厚的硅片为例，传统激光加工后，硅片边缘崩裂率高达 15%，这些崩裂的边缘就像破碎的玻璃，严重影响硅片后续的使用。而水导激光切割后，边缘崩裂率奇迹般地降至 1.2% ，硅片边缘变得光滑、平整，大大提高了硅片的良品率，为半导体制造等行业提供了更优质的原材料 。

（二）质量突破：无热损伤的表面革命

材料表面质量，是衡量加工工艺优劣的重要指标。传统激光加工时，高热量如同一场熊熊大火，让材料表面“苦不堪言”。热应力在材料内部肆意拉扯，就像一双无形的大手，把材料内部结构搅得一团糟，导致微裂纹像蜘蛛网一样密密麻麻地分布在材料表面和内部。同时，高温还会使材料表面形成重铸层，这层重铸层就像一块补丁，不仅影响材料的外观，还改变了材料原本的性能。在加工航空航天用的高温合金时，这些微裂纹和重铸层可能会成为部件在极端工况下失效的隐患，后果不堪设想。

水导激光则带来了一场“清凉的变革”。加工过程中，水像一位不知疲倦的小卫士，时刻守护着材料，将热量迅速带走，使加工温度始终低于材料的相变阈值。这就好比给材料敷上了一层 “冰袋”，让材料在舒适的低温环境下被加工。对比实验显示，水导激光加工钛合金时，表面粗糙度 Ra 值仅为 0.8μm ，表面光滑得如同镜面，而传统纳秒激光加工后的表面粗糙度 Ra 值可达 2.5μm，粗糙的表面就像粗糙的砂纸。

特别是对于航空航天领域广泛使用的热障涂层材料，如氧化锆陶瓷，水导激光的优势更加明显。传统加工方法很容易导致涂层脱落，就像把墙上的瓷砖硬生生地揭下来，而水导激光凭借其无热损伤的特性，能够实现无脱落加工，完美地保留涂层的完整性，确保航空发动机等关键部件在高温环境下的可靠运行。

（三）效率与环保双优：绿色制造新范式

在工业生产中，效率与环保就像天平的两端，很难同时兼顾。传统激光加工产生的大量金属蒸汽与粉尘，如同弥漫在车间里的“乌云”，不仅污染环境，还危害工人的身体健康。这些烟尘就像悬浮在空气中的 “小刺”，被人体吸入后，会对呼吸系统造成严重损害。而且，为了处理这些污染物，企业往往需要投入大量的资金和设备，增加了生产成本。

水导激光则巧妙地解决了这个难题，实现了效率与环保的双赢。水流不仅是激光的“运输通道”，还是一位强大的 “清洁工”。在加工过程中，90% 以上的金属蒸汽与粉尘会被水像海绵吸水一样迅速吸收 ，车间里的 PM2.5 浓度降低了 60% ，空气变得清新、洁净。同时，水介质可以循环使用，单台设备日耗水量仅 50L，就像一个精打细算的管家，充分利用每一滴水。相比等离子切割等高能耗、高污染的加工方式，水导激光的环保优势不言而喻，它为绿色制造开辟了一条新的道路，让工业生产在高效进行的同时，也能与环境和谐共处 。

三、多元应用：从尖端领域到民生场景的“全能工匠”

（一）航空航天：攻克难加工材料的“硬核” 需求

航空航天领域堪称工业皇冠上的明珠，其零部件制造精度与材料性能要求之高，超乎想象。以航空发动机涡轮叶片为例，它就像发动机的“心脏瓣膜”，在高温、高压、高转速的极端工况下持续工作，承受着巨大的热应力与机械应力。镍基高温合金（如 GH4169）因具有出色的高温强度、抗氧化性和抗腐蚀性，成为制造涡轮叶片的理想材料，但其硬度高、导热性差，加工难度极大，如同在坚硬的岩石上雕刻精细的图案。

传统加工方法在面对镍基高温合金时，常常力不从心。电火花加工虽能对导电材料进行加工，但无法处理非导电的热障涂层；机械加工则因刀具磨损严重、加工效率低，难以满足批量生产需求。而水导激光却能在这一领域大显身手，它凭借高精度与无热损伤的优势，可精准切割镍基高温合金，在带热障涂层的单晶叶片上加工 0.3mm 直径的气膜冷却孔时，孔壁垂直度误差小于 1° ，就像用一把无形的精密刻刀，在叶片上雕刻出完美的 “散热通道”，确保叶片在高温环境下稳定运行，有效提升发动机的热效率与可靠性。

在某国产大飞机项目中，复合材料（CFRP）结构件的加工一直是个难题。传统加工方式容易导致复合材料分层、纤维断裂，废品率居高不下。水导激光的出现，彻底改变了这一局面。它通过非接触式加工，避免了机械应力对复合材料的损伤，使切割效率提升了 40% ，废品率大幅下降至 0.5% ，为国产大飞机的制造提供了坚实的技术支撑，让中国航空工业在国际舞台上更具竞争力。

（二）半导体与微电子：纳米级精度的“芯片手术刀”

半导体与微电子产业是现代信息技术的基石，芯片则是其中的核心“大脑”。在 5G 芯片制造过程中，对硅晶圆的切割精度要求达到了纳米级，如同在发丝上进行微雕。传统机械划片方式，就像用一把钝刀切割，容易产生边缘崩裂、裂片等问题，导致晶圆利用率降低，增加生产成本。据统计，传统机械划片的晶圆裂片率高达 3% ，这意味着每 100 片晶圆中，就有 3 片因划片问题而报废。

水导激光却像一位技艺精湛的微雕大师，在切割 300mm 硅晶圆时，切缝仅 80μm ，且无边缘崩裂现象，晶圆裂片率奇迹般地降至 0.1% ，大大提高了芯片制造的良品率。对于第三代半导体材料碳化硅（SiC），其硬度高、化学稳定性强，传统加工方法难以实现高精度加工。水导激光则凭借其独特的加工优势，可实现 0.2mm 深度的盲孔加工，孔底平面度误差小于 5μm ，满足了功率模块封装对高精度的严苛要求，为 5G 通信、新能源汽车等领域的发展注入了强大动力。

（三）医疗与民生：精密器械的“安全守护者”

在医疗领域，医用钛合金心脏支架是拯救心血管疾病患者生命的重要医疗器械。它就像一座微型的“生命桥梁”，被植入人体后，撑开堵塞的血管，恢复血液流通。心脏支架的加工精度与表面质量直接关系到患者的生命安全与健康。传统加工方法在切割医用钛合金微管时，容易产生毛刺和热改性层，这些微小的瑕疵可能会引发血液相容性问题，导致血栓形成，危及患者生命。

水导激光在医用钛合金心脏支架的微管切割中，展现出了卓越的性能。它可加工 0.5mm 直径的螺旋槽，槽壁光滑无毛刺，且无热改性层，如同为心脏支架打造了一层 “安全保护膜”，有效避免了血液相容性问题，提高了心脏支架的安全性和可靠性，让患者重获健康生活的希望。

四、挑战与未来：突破瓶颈，迈向“全材料加工” 时代

（一）技术瓶颈：能量衰减与设备集成难题

水导激光技术虽然前景广阔，但目前仍面临一些技术瓶颈。在切割 10mm 以上厚度材料时，激光在水中传输时会发生散射与吸收现象，导致能量衰减严重。研究数据显示，当切割 15mm 厚的不锈钢时，能量衰减高达 40% ，这使得加工速度大幅降低，降至 10mm/min 以下，大大影响了加工效率。

高精度喷嘴与激光器的耦合校准技术也是一大难题。高精度喷嘴的公差要求达到±1μm，其与激光器的耦合校准需要极高的精度和稳定性。目前，这一关键技术仍被瑞士 Synova 等国际企业垄断，国内设备研发在这方面面临 “卡脖子” 困境，严重制约了水导激光设备的国产化进程和性能提升 。

（二）国产突围：从跟跑到并跑的机遇

近年来，国内企业在水导激光领域积极布局，不断加大研发投入，取得了一系列突破性进展。有企业成功开发出 50 - 200W 绿光水导激光设备。在铝基复合材料切割实验中，该设备在 3mm 厚度材料上的切割速度达到了 150mm/min ，这一成绩已达到国际先进水平，打破了国外企业在该领域的技术垄断。

随着国内高功率光纤激光器技术的不断进步，如 200W@532nm 绿光激光器的研发成功，为水导激光设备的国产化创造了更有利的条件。预计未来 3 - 5 年，国内水导激光设备的国产化率有望超过 50% ，实现从跟跑到并跑的跨越，在国际市场上占据一席之地 。

（三）发展趋势：智能化与跨学科融合

水导激光正朝着智能化方向快速发展，与机器视觉、AI 算法的结合日益紧密。通过在加工设备上安装高精度的机器视觉系统，能够实时获取加工材料的表面特征和加工状态信息。这些信息被传输到 AI 算法模块后，AI 算法会根据预设的加工参数和实时反馈数据，对加工路径进行动态优化。比如在切割复杂形状的航空零部件时，AI 算法可以根据零部件的三维模型和实时切割情况，自动调整激光的功率、切割速度和切割路径，确保切割质量的同时，提高加工效率 30% 。

在材料兼容性方面，水导激光也在不断拓展边界。从目前主要应用的金属、陶瓷材料，逐渐向玻璃、金刚石等超硬脆材料进军。在 6G 芯片封装领域，水导激光有望凭借其高精度、无热损伤的优势，实现芯片与封装材料的高精度连接，解决传统加工方法在微小尺寸、复杂结构加工中的难题。在量子器件加工中，水导激光的冷加工特性可以避免对量子材料的热干扰，为量子器件的制造提供更精准的加工手段，成为未来量子科技发展的关键支撑技术之一 。

结语：重新想象精密加工的边界

水导激光的诞生，不仅是加工技术的迭代，更是“跨界创新” 的典范 —— 当激光的能量与水流的柔性结合，突破的不仅是材料的物理边界，更是传统加工思维的局限。随着技术成熟与成本下降，这一 “精密加工神器” 将从高端领域走向更广阔的制造场景，为 “中国智造” 的精度与效率注入新动能。
