【行业资讯】揭开电火花加工技术原理的面纱

在现代制造业的精密加工领域中，电火花加工凭借其独特的优势，成为了不可或缺的关键技术。它能够实现对各种复杂形状、高硬度材料的高精度加工，为众多行业的发展提供了强大的技术支持。然而，这一神奇的加工技术究竟是如何运作的呢？今天，就让我们一起深入剖析电火花加工的技术原理，并了解它在各个领域的广泛应用。

一、基本概念：开启电火花加工的大门

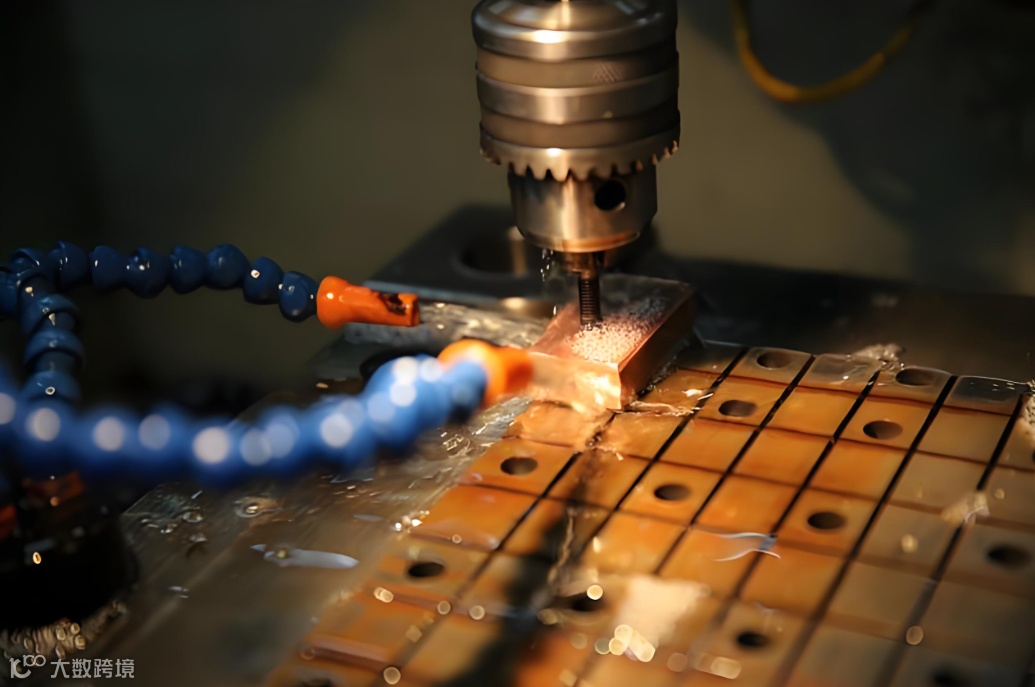

电火花加工，又被称为放电加工，英文简称为 EDM（Electrical Discharge Machining）。它是一种特种加工方法，主要基于浸在工作液中的两极间脉冲放电时产生的电蚀作用来蚀除导电材料。简单来说，就是利用脉冲放电所产生的瞬时高温，将工件材料局部熔化甚至气化，从而达到去除材料、实现加工的目的。在这个过程中，工具电极和工件分别接脉冲电源的两极，并浸入工作液中，或者工作液充满放电间隙。工具电极向工件做缓慢进给运动，当两极之间的间隙达到一定距离时，脉冲电源会向两极施加电压，从而引发脉冲放电。

二、放电过程：微观世界里的能量爆发

1. 介质击穿与放电通道形成

在电火花加工的初始阶段，工具电极和工件之间的工作液是一种绝缘介质。当脉冲电源施加的电压达到一定值时，两极间的电场强度会急剧增大，使得工作液中的某些局部区域的分子发生电离，形成等离子体通道，也就是放电通道。在这个瞬间，大量的电子和离子在电场力的作用下高速运动，相互碰撞，产生极高的温度和压力。

2. 能量释放与材料熔化、气化

放电通道一旦形成，电流就会迅速增大，大量的电能瞬间转化为热能。放电通道中心的温度可高达 10000℃ 以上，在如此高的温度下，工件表面的材料会迅速熔化、气化。同时，工作液也会在高温下急剧气化，形成一个高温高压的气泡。这个气泡迅速膨胀，将熔化和气化的材料抛出放电间隙。

3. 放电结束与消电离过程

随着脉冲放电的持续进行，脉冲电源的电压逐渐降低，当电流减小到一定程度时，放电结束。此时，放电通道中的电子和离子会重新复合，工作液恢复绝缘状态，这个过程被称为消电离。消电离过程非常重要，它确保了每次脉冲放电都是独立的，避免了连续放电对加工精度和表面质量的影响。

三、工作液的关键作用

工作液在电火花加工过程中扮演着至关重要的角色。首先，它作为绝缘介质，能够在工具电极和工件之间保持一定的绝缘强度，防止两极间发生短路。其次，工作液在放电过程中会急剧气化，产生的高压气泡有助于将熔化和气化的材料迅速抛出放电间隙，从而保证加工的顺利进行。此外，工作液还具有冷却和冲刷的作用，能够及时带走放电产生的热量，降低工件和工具电极的温度，防止过热损坏，同时将加工过程中产生的碎屑冲刷出放电间隙，保持放电间隙的清洁。

四、脉冲电源的控制作用

脉冲电源是电火花加工的核心设备之一，它的性能直接影响着加工的质量和效率。脉冲电源的主要作用是提供周期性的脉冲电压，控制放电的频率、脉宽和峰值电流等参数。通过合理调整这些参数，可以实现对加工速度、加工精度和表面质量的有效控制。例如，增大脉冲宽度和峰值电流可以提高加工速度，但会导致加工表面粗糙度增大；而减小脉冲宽度和峰值电流则可以降低表面粗糙度，但会使加工速度变慢。因此，在实际加工过程中，需要根据工件的材料、形状和加工要求等因素，合理选择脉冲电源的参数。

五、电极的选择与应用

电极是电火花加工中的另一个重要因素。电极的材料和形状对加工效果有着直接的影响。常用的电极材料有石墨、纯铜、铜钨合金等。石墨电极具有成本低、加工性能好等优点，适用于粗加工和半精加工；纯铜电极则具有较高的电导率和良好的加工精度，适用于精加工；铜钨合金电极则综合了铜和钨的优点，具有较高的硬度和耐磨性，适用于加工一些硬度高、形状复杂的工件。在电极的形状设计方面，需要根据工件的形状和加工要求进行精确设计，以确保能够准确地复制出工件的形状。

六、广泛的应用领域

1. 模具制造领域

在模具制造行业，电火花加工技术占据着举足轻重的地位。模具的形状通常非常复杂，并且对精度要求极高。例如注塑模具、压铸模具、冲压模具等，常常需要加工出各种异形的型腔、窄缝、微小孔径等结构。这些结构用传统的机械加工方法很难实现，而电火花加工却能轻松应对。通过精确控制电极的形状和加工参数，可以在模具材料上加工出符合设计要求的高精度结构，保证模具的质量和使用寿命，从而提高塑料制品、金属铸件等产品的生产质量和效率。

2. 航空航天领域

航空航天领域对零部件的性能和质量要求极为苛刻，常常需要使用一些高性能、难加工的材料，如钛合金、高温合金等。这些材料具有硬度高、强度大、耐高温等特点，传统加工方法难以满足加工要求。电火花加工由于不受材料硬度限制的特性，成为了航空航天零部件加工的重要手段。在制造航空发动机叶片、燃烧室、飞机结构件等关键零部件时，电火花加工可以精确地加工出复杂的形状和微小的结构，保证零部件的精度和性能，满足航空航天领域对零部件的高标准要求。

3. 电子信息领域

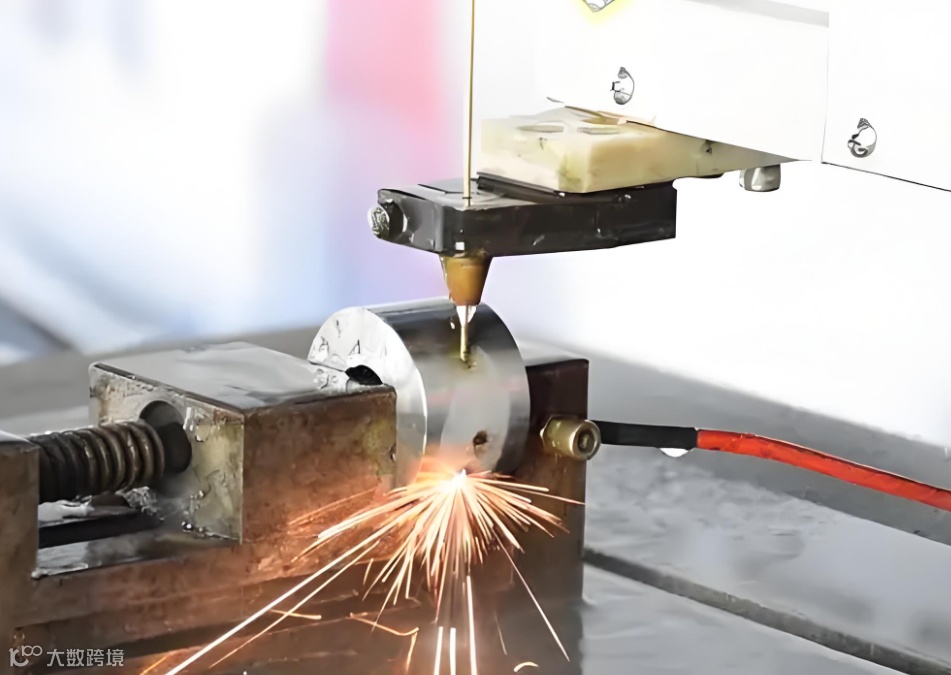

在电子信息领域，随着电子产品的小型化、集成化发展趋势，对电子元器件的加工精度要求越来越高。电火花加工技术在加工微小孔、微槽、微结构等方面具有独特的优势。例如，在制造印刷电路板（PCB）时，需要在电路板上加工出大量的微小过孔，用于连接不同层的电路。电火花加工可以实现高精度的微孔加工，确保过孔的尺寸精度和表面质量，提高电路板的性能和可靠性。此外，在制造微机电系统（MEMS）中的微小结构时，电火花加工也发挥着重要作用，能够加工出各种复杂的微机械结构，推动了电子信息领域的技术创新和发展。

4. 汽车制造领域

汽车制造过程中，许多关键零部件的加工都离不开电火花加工技术。例如汽车发动机的喷油嘴，其内部的喷孔直径非常小，且对尺寸精度和表面质量要求极高。通过电火花加工，可以精确地加工出符合要求的喷孔，保证喷油嘴的喷油效果，提高发动机的燃油效率和动力性能。此外，在制造汽车模具、汽车零部件的异形孔、异形槽等结构时，电火花加工也能够发挥其优势，提高汽车零部件的加工质量和生产效率。

六、总结

在现代制造业的精密加工领域中，电火花加工凭借其独特的优势，成为了不可或缺的关键技术。它能够实现对各种复杂形状、高硬度材料的高精度加工，为众多行业的发展提供了强大的技术支持。然而，这一神奇的加工技术究竟是如何运作的呢？今天，就让我们一起深入剖析电火花加工的技术原理，并了解它在各个领域的广泛应用。
