【行业资讯】渗碳VS渗氮：热处理工艺的双雄对决，如何选对才是关键？

一、核心原理差异：碳氮原子的“入侵” 之道

在金属材料的热处理领域，渗碳与渗氮就像两位神秘的“工匠”，各自施展独特的技艺，赋予金属零件截然不同的性能。它们的原理，就如同两种风格迥异的创作手法，从微观层面改变着金属的内部结构。

1.1 渗碳：高温奥氏体中的碳扩散

渗碳，是一种对低碳钢或低合金钢进行表面处理的工艺，其过程充满了高温下的原子“舞蹈”。当把这些钢材加热到 900-950℃时，奇妙的事情发生了，此时钢材进入了奥氏体区，晶格结构变得活跃起来，就像热闹的集市，为碳原子的融入提供了便利条件。

我们将工件置于充满富碳介质的环境中，这些介质就像是碳原子的“运输大队”，在高温下分解，释放出活性碳原子。这些碳原子就像一个个渴望新家的小粒子，迅速被钢件表面吸收，溶入表层奥氏体中 ，使奥氏体的含碳量不断增加。随着表面含碳量升高，与心部形成浓度差，就像水位差促使水流流动一样，碳原子开始向内部扩散 ，逐渐形成一定厚度的渗碳层。打个比方，这就如同在平静的湖面投入一颗石子，产生的涟漪不断向外扩散。

渗碳后必须进行淬火处理，这是关键的一步。经过淬火，表面形成高硬度的马氏体，就像给零件披上了一层坚硬的铠甲，使其具备出色的耐磨性；而心部仍保持韧性，仿佛铠甲下强壮的身躯，能承受冲击载荷。这种表面与心部性能的完美结合，使得渗碳工艺在众多机械零件，如汽车的齿轮、轴等的制造中广泛应用，这些零件在工作中既需要表面耐磨，又要承受一定的冲击，渗碳处理后的零件正好满足了这些需求。

1.2 渗氮：低温铁素体中的氮化物强化

渗氮的原理则与渗碳大不相同，它在相对低温的 500-600℃下进行，主角换成了氮原子，在铁素体的舞台上展开独特的 “表演”。氨气是渗氮常用的介质，在这个温度下，氨气就像一个不稳定的 “分子团”，分解产生活性氮原子。

这些氮原子一旦遇到钢中的 Cr、Al、Mo 等合金元素 ，就如同找到了 “亲密伙伴”，迅速结合形成高硬度的氮化物 ，如 AlN、CrN 等。这些氮化物就像微小而坚硬的 “钉子”，均匀分布在钢的表面，极大地提高了表面硬度，使零件表面硬度可达 67-72HRC ，而且这种高硬度在 600-650℃的高温下仍能保持，就像一把高温下依然锋利的宝剑。

渗氮的一个显著特点是无需淬火就能获得高硬度，这避免了淬火带来的变形风险，特别适合对精度要求极高的零件，如精密机床的主轴、丝杆等。不过，渗氮层较薄，通常只有 0.1-0.6mm ，就像一层薄薄的保护膜，这也限制了它在承受重载零件上的应用。

二、工艺参数对比：温度、时间与成本的博弈

在实际生产中，工艺参数的选择直接影响着产品的质量、生产效率和成本。渗碳与渗氮在工艺参数上的差异，就像两条不同方向的轨道，引导着它们在不同的应用场景中发挥作用。

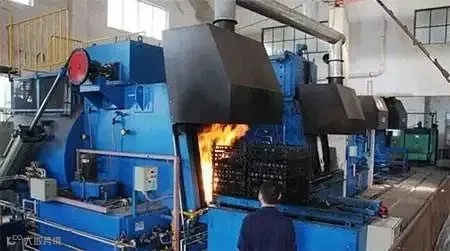

2.1 渗碳工艺链

渗碳工艺通常在 900-950℃的高温下进行 ，这个温度区间处于奥氏体区，为碳原子的扩散提供了良好的条件。在这个高温环境下，碳原子能够迅速地在钢件中扩散，形成一定深度的渗碳层 。渗层深度一般在 0.5-2.0mm ，渗碳时间的长短取决于所需的渗层深度，通常需要数小时。这就好比烤制面包，时间和温度共同决定了面包的口感和质地，渗碳过程中，温度和时间也共同决定了渗碳层的质量。

渗碳后的工件需要进行淬火和低温回火处理。淬火这一步骤是为了将渗碳后的奥氏体组织转变为马氏体，从而提高表面硬度，使其达到 56-62HRC ，就像给零件披上了一层坚硬的铠甲；低温回火则是为了消除淬火应力，稳定组织，提高韧性，让零件在拥有硬度的同时，也具备一定的柔韧性。渗碳工艺的成本相对较低 ，这主要得益于其较短的处理时间和广泛的应用范围，适合大规模批量生产，就像工业化生产的标准件，能够高效地满足市场需求。

2.2 渗氮工艺链

渗氮工艺的温度范围在 500-600℃ ，相较于渗碳，这个温度处于铁素体区，相对较低。在这个温度下，氮原子的扩散速度较慢，导致渗氮时间较长，一般需要 35-100 小时 ，以 38CrMoAlA 钢为例，这种合金钢的渗氮时间通常较长。这就像一场漫长的马拉松比赛，需要足够的耐心和时间才能完成。

渗氮的一个显著特点是无需淬火，就能使零件表面硬度达到 1100-1200HV ，这种高硬度源于氮化物的形成。渗氮工艺的成本较高 ，一方面是因为渗氮时间长，占用设备时间久，增加了生产成本；另一方面，渗氮通常需要特定的合金钢，如含有 Cr、Al、Mo 等合金元素的钢材，这些钢材的价格相对较高，进一步提高了成本。

三、应用场景解析：冲击 VS 精度的抉择

在工业制造的大舞台上，渗碳与渗氮各自找到了属于自己的“高光时刻”，它们凭借独特的性能优势，在不同的应用领域中发挥着关键作用 。渗碳如同一位强壮的战士，擅长应对高冲击的 “战场”；而渗氮则像一位精密的工匠，在对精度要求极高的 “舞台” 上展现风采。

3.1 渗碳的 “战场”

渗碳工艺在那些需要承受高冲击载荷和磨损的零件制造中有着广泛的应用。像汽车变速箱中的齿轮，它们在车辆行驶过程中，不仅要承受巨大的扭矩，还要应对频繁的换挡操作带来的冲击，这就要求齿轮表面具有高硬度和耐磨性，以抵抗齿面的磨损；同时，心部需要保持良好的韧性，以防止在冲击下发生断裂。渗碳处理后的齿轮，表面硬度可达 56-62HRC ，渗层深度在 0.5-2.0mm ，正好满足了这些严苛的要求。

活塞销也是渗碳工艺的典型应用对象。它在发动机中起着连接活塞和连杆的重要作用，工作时要承受活塞的往复运动带来的巨大冲击力和摩擦力。渗碳后的活塞销，表面形成了坚硬的耐磨层，心部则保持着良好的韧性，能够可靠地传递动力，保证发动机的正常运转。

在航空领域，渗碳工艺同样不可或缺。以航空发动机齿轮为例，它们在高温、高速、高负荷的极端条件下工作，需要同时具备出色的耐磨性和抗疲劳性能。渗碳处理后的齿轮，能够在这样恶劣的环境中稳定运行，为发动机的可靠工作提供了保障。比如，某型号航空发动机的齿轮采用渗碳工艺后，在模拟的复杂工况下进行了长达数千小时的耐久性测试，结果表明，齿轮的磨损量极小，抗疲劳性能优异，完全满足了航空发动机的使用要求。

3.2 渗氮的 “舞台”

渗氮工艺则更侧重于对精度和表面质量要求极高的零件制造。镗床主轴是精密加工设备的核心部件，它的精度直接影响到加工零件的精度。渗氮工艺能够在不产生明显变形的情况下，使主轴表面硬度达到 1100-1200HV ，提高其耐磨性和抗疲劳强度 ，确保主轴在长时间的高速旋转和切削力作用下，依然能够保持高精度。

气缸套作为发动机的关键部件之一，需要具备良好的耐磨性和抗腐蚀性。渗氮处理后的气缸套，表面形成了一层致密的氮化物层，不仅提高了硬度和耐磨性，还增强了抗腐蚀性能，延长了气缸套的使用寿命。某汽车发动机生产厂家，将气缸套的处理工艺从原来的普通淬火改为渗氮处理后，发动机的大修里程从原来的 10 万公里提高到了 15 万公里以上，大大降低了发动机的维修成本。

精密模具，如注塑模，对尺寸精度和表面光洁度要求极高。渗氮工艺在保证模具精度的同时，还能提高模具表面的硬度和耐磨性，使模具在反复的注塑过程中，能够保持良好的成型精度和表面质量，生产出高质量的塑料制品。比如，某精密注塑模具采用渗氮处理后，生产的塑料制品表面光洁度高，尺寸精度稳定，废品率显著降低，提高了生产效率和产品质量。

四、材料选择指南：碳氮元素的“化学反应”

材料的选择在渗碳与渗氮工艺中起着举足轻重的作用，不同的工艺对材料的化学成分有着特定的要求，就像不同的食谱需要不同的食材，只有选对了材料，才能发挥出渗碳与渗氮工艺的最大优势。

4.1 渗碳钢的化学成分

渗碳钢就像是为渗碳工艺量身定制的“食材”，它的含碳量一般在 0.15-0.25% 之间 ，属于低碳钢，如常见的 20 钢。这种低碳基底是渗碳钢的一大特色，它保证了渗碳零件的心部具有良好的韧性和塑性，就像建筑物的坚固地基，为零件的整体性能提供了基础。在一些重载条件下工作的零件，如大型工程机械的齿轮，为了满足更高的强度要求，含碳量可适当提高至 0.30% ，以增强心部的强度。

为了进一步提升渗碳钢的性能，常加入一些合金元素，如 Cr、Ni、Mo 等 。这些合金元素就像是神奇的 “魔法药水”，能显著提高钢的淬透性 。以 20Cr2Ni4 钢为例，它含有一定量的 Cr 和 Ni 元素，使其在淬火时，即使是较大尺寸的零件，心部也能获得大量的板条马氏体组织 ，从而提高了心部的强度和韧性。同时，这些合金元素还能细化晶粒，改善渗碳层性能 ，让渗碳后的零件表面更加耐磨，抗疲劳性能更好。

4.2 渗氮钢的特殊要求

渗氮钢则有着与渗碳钢不同的“配方”。它通常含有 Al、Cr、Mo 等氮化物形成元素 ，以 38CrMoAlA 钢为典型代表 。这些元素在渗氮过程中起着关键作用，它们能与氮原子结合形成稳定的高硬度氮化物 ，如 AlN、CrN 等 。这些氮化物就像微小的 “钢筋”，均匀分布在钢的表面，极大地提高了表面硬度 ，使零件表面硬度可达 1100-1200HV ，而且在高温下仍能保持高硬度，为零件提供了出色的耐磨性和热稳定性 。

渗氮钢的心部强度也不容忽视。在渗氮前，零件需要进行调质处理，使其获得回火索氏体组织。这种组织就像柔软而坚韧的“弹簧”，为零件提供了良好的强韧性，保证了零件在使用过程中的尺寸稳定性 ，特别适合制造对精度要求极高的零件，如精密机床的丝杆，在长时间的使用过程中，仍能保持高精度。

五、优缺点对比：鱼与熊掌的取舍

渗碳和渗氮工艺各自拥有独特的优势，但也存在一些局限性，就像鱼与熊掌，难以兼得，在实际应用中需要根据具体需求进行权衡和选择。

5.1 渗碳的优势与短板

渗碳的一大显著优势在于其渗层深度较大，一般可达 0.5-2.0mm ，这使得它能够为零件提供良好的耐磨性和抗冲击性 。在汽车变速箱齿轮的制造中，渗碳处理后的齿轮，其渗层深度能够满足在高负荷、高冲击条件下的工作需求，保证了齿轮在长时间的使用过程中，齿面不易磨损，心部能够承受冲击载荷，从而提高了齿轮的使用寿命和可靠性。

渗碳工艺成本相对较低，这主要得益于其较短的处理时间和广泛的应用范围。在大规模生产中，如汽车零部件的批量制造，较低的成本能够有效降低生产成本，提高企业的经济效益。渗碳也存在一些不足之处。渗碳过程需要在高温下进行，这容易导致工件变形，就像高温下的橡皮泥容易变形一样。在一些对精度要求极高的零件制造中，变形可能会影响零件的尺寸精度和装配精度，需要后续的加工来纠正，增加了生产成本和生产周期。渗碳后的回火软化温度较低，一般≤200℃ ，这限制了零件在高温环境下的使用。

5.2 渗氮的亮点与局限

渗氮的表面硬度极高，可达 1100-1200HV ，相当于 HRC67-72 ，这使得渗氮后的零件在耐磨性和抗咬合性方面表现出色 。精密模具采用渗氮处理后，模具表面的高硬度能够抵抗注塑过程中塑料熔体的冲刷和摩擦，保持模具表面的光洁度和尺寸精度，从而生产出高质量的塑料制品 。渗氮工艺在相对低温下进行 ，变形小 ，特别适合对精度要求极高的零件 ，如精密机床的丝杆 ，渗氮处理后能够保证丝杆在长时间的使用过程中，依然保持高精度，满足精密加工的需求。

渗氮还具有较高的抗蚀性，能够提高零件在腐蚀环境下的使用寿命。在一些化工设备中，渗氮后的零件能够抵抗化学介质的腐蚀，延长设备的维修周期，降低设备的维护成本。渗氮也有其局限性。渗氮层较薄，一般只有 0.1-0.6mm ，这使得它在承受重载时容易出现渗层剥落的问题 ，限制了它在重载零件上的应用 。渗氮时间长 ，成本高 ，这主要是因为渗氮过程中氮原子的扩散速度较慢，需要较长的时间才能达到所需的渗层深度，同时，渗氮通常需要特定的合金钢，这些钢材的价格相对较高，也增加了成本 。

六、工程师的选择逻辑：场景驱动的决策树

在实际工程应用中，如何在渗碳与渗氮之间做出选择，是每一位工程师都需要面对的问题。这就像是在复杂的迷宫中找到正确的路径，需要依据零件的工作条件、性能要求以及成本限制等多方面因素，构建起一个场景驱动的决策树。

6.1 高冲击载荷下的渗碳之选

当零件需要承受高冲击载荷时，渗碳工艺往往是首选。以工程机械中的大型齿轮为例，它们在工作时要承受巨大的扭矩和频繁的冲击，就像战场上的勇士，需要坚固的铠甲来保护。渗碳处理后的齿轮，渗层深度一般在 0.5-2.0mm ，表面硬度可达 56-62HRC ，这种 “外硬内韧” 的特性，使其能够在高冲击环境下可靠工作。渗碳工艺的成本相对较低，适合大规模生产，能够满足工程机械行业对零件数量的需求。

6.2 高精度与低变形需求下的渗氮方案

对于那些对精度要求极高且变形要求极低的零件，渗氮工艺则展现出独特的优势。精密丝杠在精密机床中起着关键作用，它的精度直接影响到加工零件的精度，就像钟表的精密齿轮，一丝一毫的误差都可能导致严重的后果。渗氮在相对低温下进行，变形小，能够保证丝杠的高精度。渗氮后的表面硬度可达 1100-1200HV ，提高了丝杠的耐磨性和抗疲劳强度 ，使其能够在长时间的使用过程中，始终保持高精度。

6.3 耐高温腐蚀环境中的渗氮应用

在一些耐高温腐蚀的场景中，渗氮工艺发挥着重要作用。化工阀门在工作时，不仅要承受高温，还要抵抗化学介质的腐蚀，就像在恶劣环境中坚守的卫士。渗氮处理后的阀门，表面形成的氮化物层具有良好的耐高温和抗腐蚀性能，能够有效地延长阀门的使用寿命，减少维护成本。渗氮层的高硬度还能提高阀门的耐磨性，使其在频繁的开合过程中，依然能够保持良好的性能。

6.4 成本敏感型场景下的渗碳考量

在成本敏感型的应用场景中，渗碳工艺因其较低的成本而更具优势。标准件，如螺栓、螺母等，它们的需求量大，对成本控制较为严格。渗碳工艺处理时间相对较短，能够提高生产效率，降低成本。渗碳后的零件表面硬度和耐磨性也能满足标准件的使用要求，在保证质量的前提下，实现了成本的有效控制。在选择渗氮工艺时，由于渗氮层脆性较大，在零件设计时需避免尖角设计，以防止在使用过程中出现脆裂；而渗碳后，由于工件可能会发生变形，所以需要预留一定的加工余量，以补偿变形带来的尺寸变化，确保零件的最终尺寸精度。

结语：没有完美的工艺，只有合适的选择

渗碳与渗氮如同热处理领域的“刚柔双煞”，渗碳以深度与韧性取胜，渗氮以硬度与精度见长。工程师需根据零件服役条件、材料特性及成本约束，在两者间找到最优平衡点，方能实现性能与效益的双赢。
