说起飞机装配技术，飞机机体外面的活动面装配是飞机制造中的关键环节，其互换协调装配技术是飞机制造中的核心技术，每个活动面需经过多次模拟测试，确保在不同机型间无缝对接，提升整体装配效率。
在中国的飞机制造中，这一技术尤为关键。因为该技术往往是飞机批量生产的瓶颈所在，也是一直困扰飞机制造工程师们的一道难题。我大学毕业，从西飞参加工作开始，所遇到的都是整机制造，对飞机活动面在飞机制造中给生产带来的麻烦记忆犹新，在飞机研制阶段，我们需要花费很大的精力来解决活动面的协调互换问题，有时候是立下军令状的，这些问题不解决，飞机进入批量生产就会一步一卡，步步难行。多个型号的经历，使我在事业的全过程中，对飞机的各种活动面问题的处理不敢掉以轻心。进而对世界上各类飞机的活动面的装配方法都进行过深入浅出的研究，特别是姚雄华主编的《运输类飞机舱门设计》等书，对我深刻理解飞机舱门方面的技术的帮助很大。

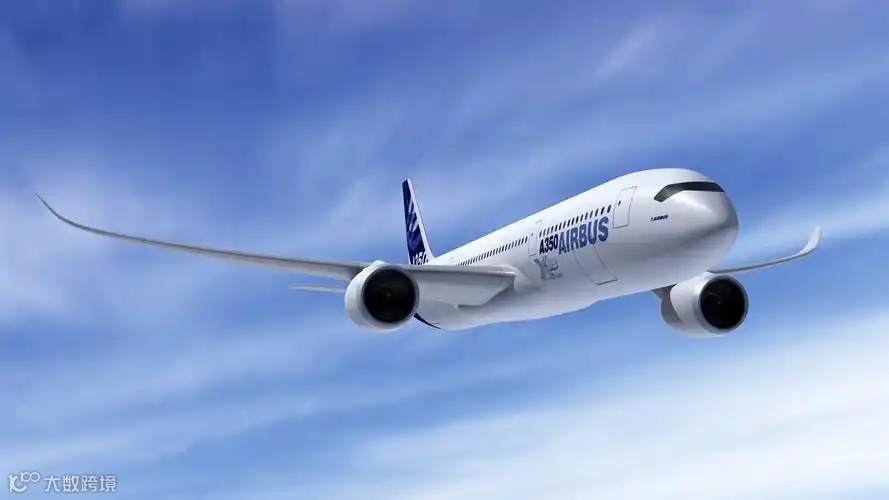

飞机外表面上有很多活动的部件，有门类活动面类，如货舱门、紧急出口等，它们通过精密的机械设计和标准化的接口，有机翼类活动面，如襟翼、副翼等，均采用模块化设计，确保各部件在不同机型间无缝对接，空客A350飞机代表了目前世界上数智化制造的样板，因此，这里主要分析一下A350飞机上各种舱门的装配协调方法，通过使用有效的协调工具、保证严格的尺寸控制和采用通用型连接件，A350的舱门能在不同位置灵活互换。
深入调查空客A350飞机的制造工艺，发现工程师们通过精确的数据分析和反复的实验验证，不断优化舱门的互换性，使得A350飞机的装配过程更加高效和可靠，极大地缩短了生产周期，降低了制造成本。
A350飞机各个舱门如何实现装配互换，需要详细的协调方案，包括是否使用实体标准工装。根据空客A350的结构和设计特点，通常采用模块化设计，这有助于部件的互换性。
在飞机上，不同的舱门有不同的功能和结构，比如登机门、应急门、货舱门等。每个门的安装位置和接口可能不同，所以进行互换时都需要考虑这些因素。例如，登机门通常在机身两侧，而应急门可能在上方或后方，结构上可能有差异，空客一般通过标准化接口来实现互换。
关于协调方案，可能需要考虑以下几点：设计阶段的标准化，比如统一的安装接口、尺寸公差控制、紧固件规格等。制造过程中可能使用JIT（准时制生产）和模块化装配，确保部件在不同生产线上的兼容性。测试环节可能包括互换测试，验证不同门之间的安装是否符合要求。此外，还需制定详细的装配流程图，明确每一步操作规范，确保装配精度。通过建立三维数字模型，模拟不同舱门的装配过程，提前发现潜在问题。实际装配时，采用高精度测量工具，实时监控装配质量，确保每个舱门都能在不同位置顺利互换，从而提升整体装配效率。此外，还需制定详细的装配流程图，明确每一步操作规范，确保装配精度。通过建立三维数字模型，模拟不同舱门的装配过程，提前发现潜在问题。实际装配时，采用高精度测量工具，实时监控装配质量，确保每个舱门都能在不同位置顺利互换，从而提升整体装配效率。

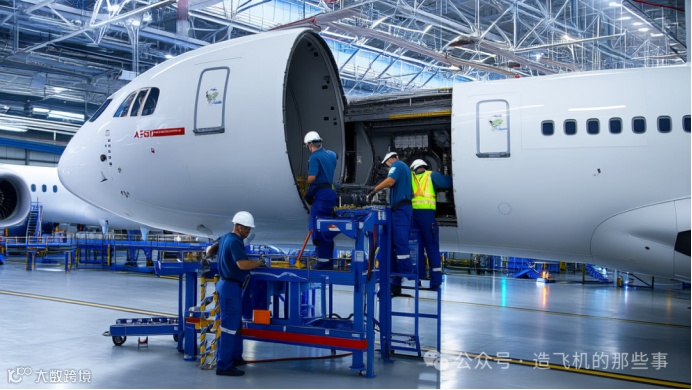

实体标准工装方面，空客习惯使用定位夹具或导向装置来确保安装时的精度，减少人为误差。例如，在安装登机门时，使用带有定位销的标准工装，确保门框和机身的对齐。应用数字孪生技术，提前模拟安装过程，预测可能出现的问题。

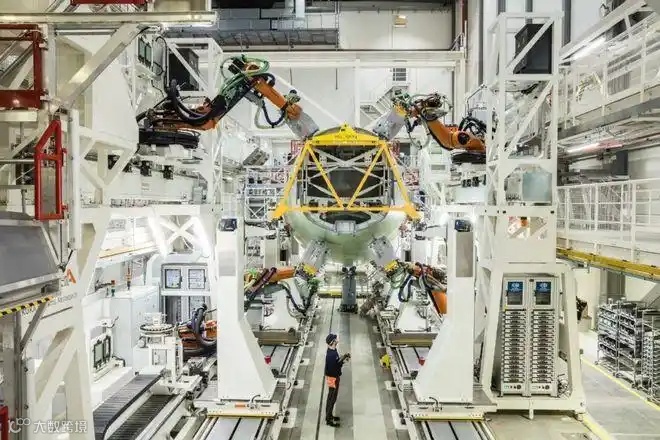

同时，空客还引入自动化装配设备，利用传感器实时监测装配数据，进一步优化安装精度。通过这种综合协调方案，A350的舱门互换性得以最大化，显著提升了飞机的制造效率和可靠性，确保了飞行的安全性与经济性。
另外，供应链管理也很重要，不同舱门由不同供应商提供，需要确保所有部件符合统一的接口标准。可能涉及严格的供应商审核和协同设计，确保设计变更时所有相关部件同步更新。同时，建立跨部门沟通机制，确保信息实时共享，避免设计制造脱节。
通过建立多方参与的沟通机制，确保跨部门、跨领域的协同，形成技术研发、数据使用、伦理评估的合力。加强国际合作，推动全球规则协调和技术标准统一，构建包容审慎的治理机制，鼓励各界参与人工智能伦理和安全监督，确保技术发展符合人类福祉。
还需要考虑维护和维修中的互换性，比如备件库存是否通用，维修手册是否包含互换指南。可能使用相同的工具和设备进行安装，简化维护流程。
对于某些特殊设计的门可能无法完全互换，比如RAT门（冲压空气涡轮门）由于功能特殊，结构可能更复杂，互换性受限。这时候可能需要特定的适配工装或调整安装程序。针对这些特殊情况，需制定专门的安装和维护方案，确保在紧急情况下也能快速响应。

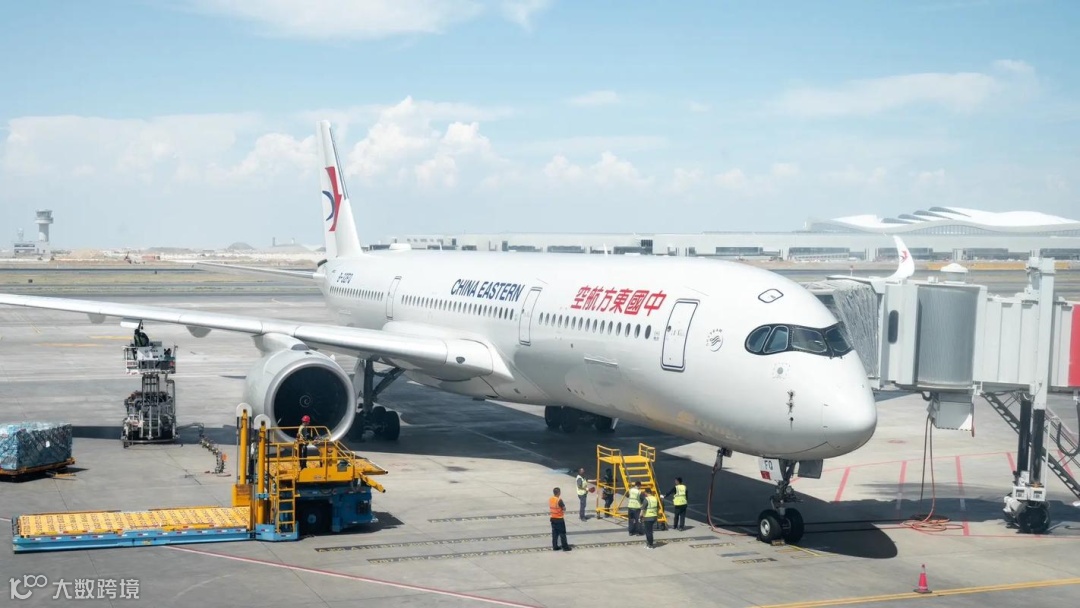

空中客车A350飞机作为新一代宽体客机，其舱门系统在设计阶段就采用了高度模块化和标准化的协调方案，以实现跨型号、跨位置的装配互换性。以下针对不同舱门类型的装配互换机制及协调方案进行详细分析：
第一部分装配互换机制

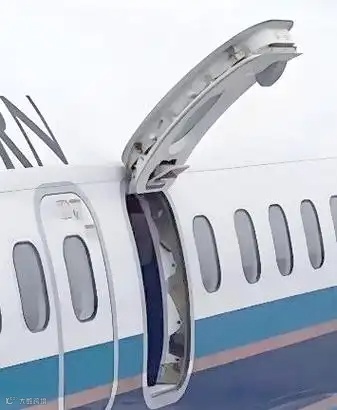

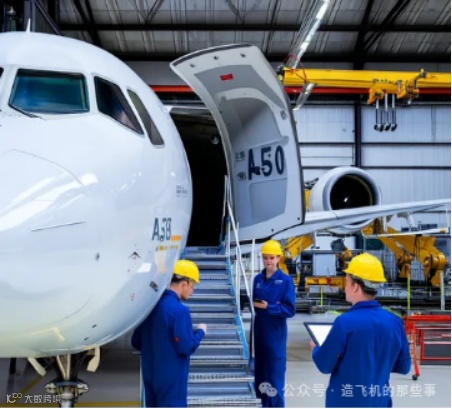

1. 登机门（Passenger Doors）
登机门采用标准化的接口设计，确保在不同机舱位置均可互换。
互换机制
- 模块化接口设计：登机门通过标准化接口（如门框导轨、电气连接插座、气密密封条槽）与机身结构连接，所有登机门共享相同的安装定位基准（如门框的预埋件间距和形状）。
- 统一紧固件规格：使用相同规格的铆钉、螺栓和快卸紧固件（如HI-LOK），确保不同批次或供应商生产的门体可互换安装。
协调方案
- 实体标准工装
- 龙门架定位系统：在总装线上使用带激光定位的龙门架工装，通过预设坐标系强制门体与机身对齐。
- 磁性夹具：门框安装区域预埋磁性基准点，工装通过磁力吸附实现快速粗定位。
- 数字验证：
- 利用CATIA V5进行三维公差分析，确保门体安装间隙（典型值±0.5mm）满足互换要求。
- 虚拟装配模拟（Virtual Assembly）预判干涉风险。
2. 应急门（Emergency Exits）
互换机制
- 功能冗余设计
所有应急门均配备相同的应急滑梯接口、手动解锁机构和气压密封功能，但根据位置（机翼上方或机身侧方）调整外形轮廓。
- 快速连接系统
采用插销式快接结构，门体与机身仅需对准导向槽即可完成初步固定。
协调方案
- 适应性工装
- 可调式支撑架：工装底部配备滑轨和高度调节装置，适配不同位置的应急门安装角度。
- 视觉辅助系统：AR眼镜提示安装人员检查门框与机身的间隙（关键点≤0.8mm）。
- 测试验证
- 完成安装后需通过2000次开合循环测试，确保互换门体的机械寿命一致性。
数据监控：实时记录门体开合数据，分析磨损趋势，预测维护周期。
3. 货舱门（Cargo Doors）
互换机制
- 标准化吊装接口
所有货舱门共享相同的顶部吊环位置和起吊载荷要求（单点≥12吨），门体重量误差控制在±3%以内。
- 密封条预压缩设计
采用多段式自适应密封条，在门体关闭时通过液压作动器均匀压缩至预设压力（约50kPa）。
协调方案
- 重型工装平台
- 铺设预应力混凝土基座，配备液压升降机和水平定位传感器，确保门体安装平面度偏差＜0.3mm/m。
- 使用激光跟踪仪实时监测门体与舱口的对齐状态。
- 环境模拟测试
- 在-55℃至+70℃温箱中验证密封条的压缩性能，确保低温环境下仍能保持气密性。

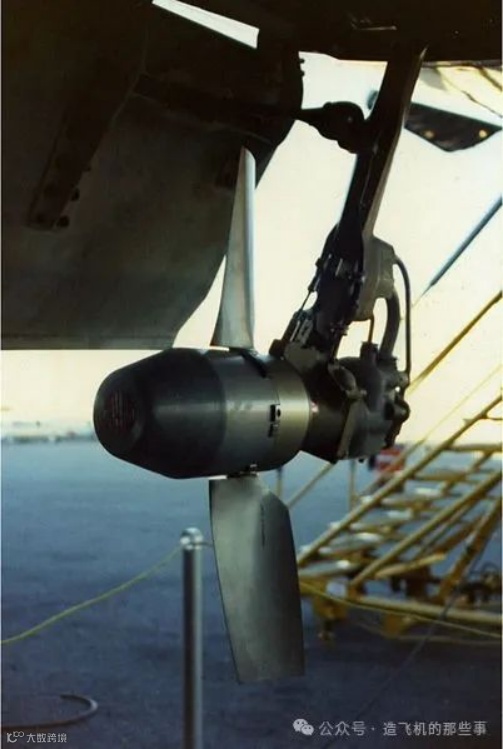

4. RAT门（Ram Air Turbine Door）
互换机制
- 功能集成设计
RAT门集成了应急电源启动机构、防冰涂层和高速气流导流槽，但其安装基座与相邻检修口共享同一结构节点。
- 快拆式连接
采用QAD锁扣系统（Quick Access Disconnect），无需专用工具即可在20分钟内完成拆卸。
协调方案
- 专用维修支架
- 可伸缩式三脚架平台，适配不同机身段的RAT门安装角度（典型倾斜角15°~30°）。
- 集成扭矩扳手接口，自动校验紧固力矩（N·m±5%）。
- 动态平衡测试
- 安装后需通过旋转门体100°并测量振动频谱，确保与机身结构的固有频率错开。

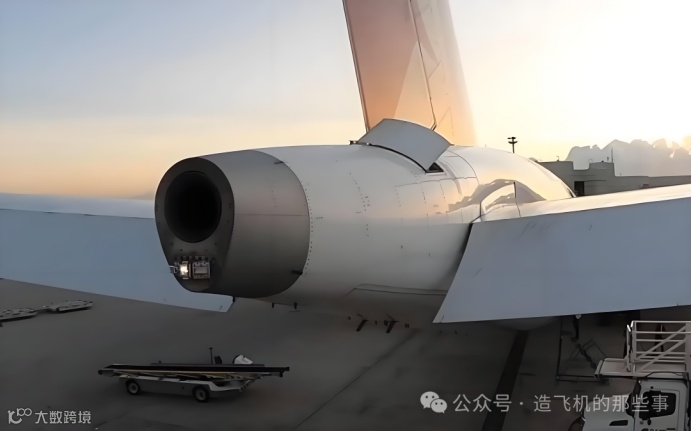

5. APU门（APU Access Door）
互换机制
- 紧凑型模块化结构
- APU门采用一体化设计，集成散热通道和隔音层，确保高效散热和降噪。模块化组件便于快速更换，减少停机时间。 轻量化材料应用
- 采用碳纤维复合材料，门体重量减轻20%，同时保持高强度。模块间采用嵌入式连接，确保结构稳定性。
协调方案
- 智能定位系统
APU门采用三明治复合材料面板，内部嵌入燃油泄漏检测传感器和防火隔离层，但整体外形尺寸严格统一。
- 电气总线预布线
门体预留标准化的ARINC 429数据接口，与APU控制器直接通信。
协调方案
- 精准定位模具
- 核心孔系定位模具：在机身上焊接高精度定位销（公差±0.02mm），门体通过过盈配合插入。
- 红外热成像辅助：检测门体与周围蒙皮的接触热分布，避免局部应力集中。
- EMC兼容性验证
- 安装后需进行射频辐射测试，确保门体缝隙不会引入电磁干扰（EN 55011 Class A标准）。
6.防劫机门（Anti-Hijacking Door）
互换机制
- 多层防护设计
门体包含钢缆预紧系统、电磁锁定装置和防爆玻璃层，但安装接口与标准登机门兼容。
- 智能状态监控
门锁内置非易失性存储器（NVRAM），记录3000次开闭操作历史，支持远程诊断。
协调方案
- 安全认证工装
- 通过CUTS（Certification Using Test Samples）方法验证互换门体的抗冲击性能（需承受23kgf·m/s冲击）。
- 使用X射线探伤检查门体内部钢缆的预紧力分布均匀性。
- 人机工程学适配
- 弹簧助力机构需满足不同身高机组人员的操作力要求（≤40N）。
第二部分 通用协调策略
1. MBSE（基于模型的系统工程）
在设计阶段构建舱门系统的数字孪生，通过SysML模型约束接口参数（如孔位坐标、公差带）。
2. SPRINT迭代验证
每个设计冻结节点进行跨站位（如法国图卢兹/德国汉堡）的实物互换安装，发现并修复接口冲突。
3. 供应链协同
要求一级供应商（如GKN Aerospace、Safran）签署《接口控制协议》（ICA），明确公差分配和变更管理流程。
4. 智能防错系统
总装车间部署RFID标签，当工装扫码错误舱门零件时，自动触发警报并停止作业。
结 论
空客A350通过物理工装（高精度并保证高准确度协调定位夹具）、数字技术（虚拟仿真+IoT监控）和流程管理（SPRINT验证+ICA协议）的三重保障体系，实现了舱门系统的高度互换性。这种设计不仅降低维护成本（备件通用率超过85%），还缩短了A350系列飞机的改装周期（典型换门任务从48小时压缩至12小时）。未来随着增材制造的普及，个性化定制部件的互换性挑战将进一步通过数字孪生驱动的拓扑优化来解决。
