波音737 MAX系列飞机的增压舱门作为机身结构的关键组件，其制造流程和互换装配技术对飞行安全与运营效率至关重要。本文基于波音公司公开技术资料、FAA监管文件及行业实践，系统分析了波音737 MAX增压舱门的制造工艺、标准化设计原则及完全互换装配的实现路径。研究揭示了模块化设计、自动化制造、材料创新及严格的质量控制体系在提升舱门互换性中的作用，并结合典型案例探讨了技术优化与行业挑战。
1、引言
波音737 MAX系列飞机自2017年投入运营以来，几次故障，其增压舱门的设计与制造成为航空工业关注的焦点。增压舱门不仅需承受飞行中的气压差，还需满足快速开启、密封性及轻量化需求。
为实现全球机队的高效维护与运营，波音采用完全互换装配技术（Interchangeable Assembly），即同型号飞机的舱门可在不同机体间直接替换而无需额外调整。本文通过解析波音737 MAX舱门制造流程，探讨其技术实现路径及行业意义。
2、波音737 MAX增压舱门制造流程
2.1 模块化设计与标准化接口
波音737 MAX的增压舱门采用模块化设计理念，将舱门分为多个功能单元（如门框、密封组件、操作机构等），每个单元均遵循统一的几何尺寸与接口标准。
门框设计：采用铝合金或复合材料（如碳纤维增强聚合物）铸造，通过数控加工（CNC）形成精确的轮廓与安装孔位。门框的安装接口与机身蒙皮的连接点符合ISO 128标准，确保与机身结构的兼容性。
密封组件：密封条采用硅橡胶或氟橡胶材料，通过注塑成型工艺制造，其截面尺寸与弹性模量经过有限元仿真验证，以适应不同气压工况下的密封需求。
操作机构：舱门锁扣系统采用轻量化钛合金部件，通过自动化装配线完成齿轮传动与弹簧力调节，确保操作力矩符合FAA适航标准（如14 CFR Part 25）。
2.2 自动化制造与精密加工
波音在伦顿工厂（Renton Plant）部署了高度自动化的制造流程：
1） 激光定位与钻孔：利用激光跟踪仪（如Leica AT960）实时监测舱门与机身对接面的三维坐标，指导机器人完成钻孔与螺栓安装，孔位精度控制在±005 mm以内。
2） 复合材料层压成型：对于复合材料舱门，采用热压罐固化工艺，通过预浸料铺层设计（如[0°/45°/90°/-45°]铺层方案）优化抗疲劳性能。
3） 无损检测（NDT）：采用超声波检测（UT）与X射线成像技术，对焊接接头、胶接区域进行100%缺陷筛查，确保结构完整性。
2.3 供应链协同与质量控制
波音通过供应商管理系统（如Spirit AeroSystems）实现舱门零部件的标准化生产：
公差链管理：舱门关键尺寸公差链（Tolerance Chain）通过统计过程控制（SPC）进行动态监控，确保各环节误差累积不超过总公差的10%。
数字化孪生技术：利用数字孪生模型（Digital Twin）模拟舱门装配过程，提前识别潜在干涉问题并优化工艺参数。
FAA适航认证：舱门设计需通过FAA的“持续适航计划”（Continuing Airworthiness Program）审查，包括静力试验（最大设计载荷15倍）、疲劳试验（20万次循环）及密封性测试（真空泄漏率≤1×10⁻⁶ mbar·L/s）。
3、完全互换装配技术的关键要素
3.1 标准化设计原则
波音737 MAX舱门的完全互换性依赖于以下设计准则：
统一安装基面：舱门与机身的对接面采用“基准平面+定位销”结构，通过高精度加工（平面度≤01 mm/m²）消除装配间隙。
弹性补偿设计：在舱门铰链处设置预加载弹性元件（如碟形弹簧），补偿因温度变化或机身变形导致的微小位移。
通用化零件库：舱门锁扣、密封条等易损件在737 MAX各子型号（如737 MAX 7/8/9/10）中通用，减少备件库存成本。
3.2 自动化装配技术
波音采用“机器人辅助装配+人工精调”模式：
自动螺栓拧紧系统：六轴机械臂搭载扭矩传感器，按预设程序完成螺栓安装，确保拧紧力矩（如M6螺栓15 N·m）与角度（90°±5°）的重复精度。
激光定位辅助：在舱门闭合时，激光投影仪将理论安装位置投射到机身表面，指导工人完成最终对齐。
智能检测工具：便携式三坐标测量机（CMM）实时采集装配数据，与CAD模型对比后生成偏差报告，触发自动补偿机制。
3.3 全生命周期管理
波音通过PLM（产品生命周期管理）系统实现舱门数据的全流程追踪：
制造数据记录：每个舱门的加工参数（如切削速度、冷却液流量）与检测结果均存入云端数据库，供后续维护调用。
服役状态监测：在舱门关键部位嵌入应变片与温度传感器，通过健康监测系统（HMS）评估剩余寿命，预测更换周期。
逆向工程支持：若某批次舱门出现缺陷，可调取历史制造数据进行根因分析，并通过3D打印快速修复模具。
4 案例分析：阿拉斯加航空737 MAX 9舱门脱落事件的技术反思

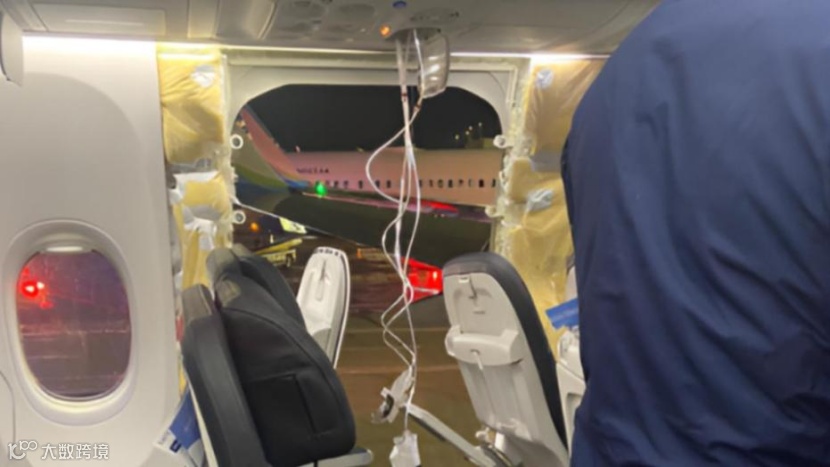

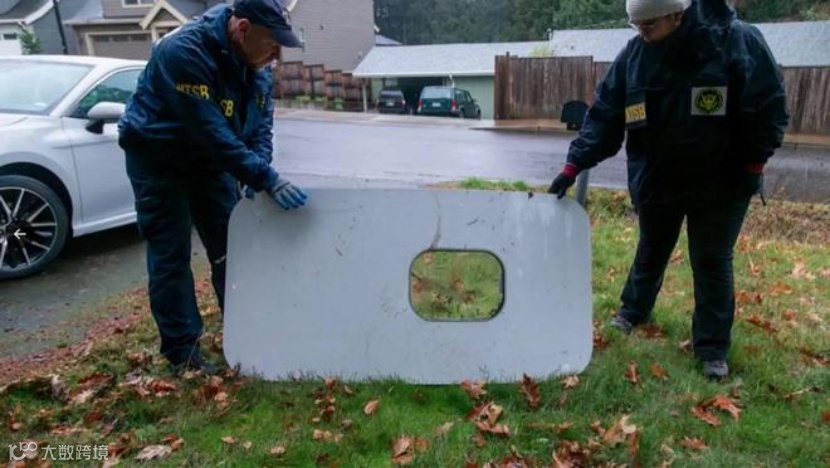

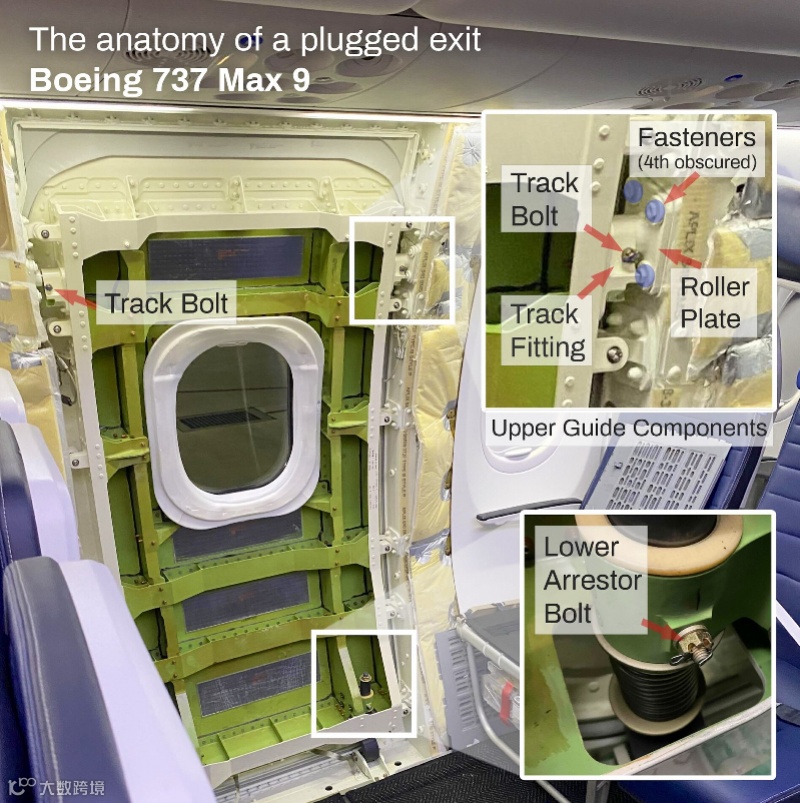

2024年1月，阿拉斯加航空一架737 MAX 9的紧急出口舱门在飞行中脱落，暴露出舱门制造与装配中的潜在问题：
1） 安装工艺缺陷：FAA调查发现，舱门锁扣的安装孔未按规范扩孔，导致螺栓受力不均。
2)供应商管理漏洞：Spirit AeroSystems的工人曾用酒店门卡测试舱门密封性，反映出质量控制流程的松懈。
3） 人机协作不足：自动化装配线未能检测到舱门与机身的微小错位，凸显传感器精度与算法鲁棒性的不足。
波音的改进措施：
升级舱门锁扣的安装工艺，采用激光扩孔与扭矩反馈双控机制。
引入AI视觉检测系统，实时识别舱门安装异常。
加强供应商审计，要求零部件生产全程符合AS9100D标准。
5 结论
波音737 MAX增压舱门的完全互换装配技术，是模块化设计、自动化制造与严格质量控制的集成成果。然而，阿拉斯加航空事件表明，技术方案的可靠性仍需依赖流程执行的严谨性。
参考文献：
1、波音公司技术手册《737 MAX结构与制造规范》 2019
2、FAA适航标准《14 CFR Part 25: Airworthiness Standards for Transport Category Airplanes》 2020
3、纽约时报《Boeing 737 MAX Production Audit Reveals Systemic Issues》 2024
4、ASME Journal of Manufacturing Science and Engineering 《Automation in Aerospace Assembly》 2023
5、SAE International 《Best Practices for Aircraft Component Interchangeability》 2022
注：本文基于公开技术资料与行业分析撰写，部分细节因商业保密原则未作披露。
