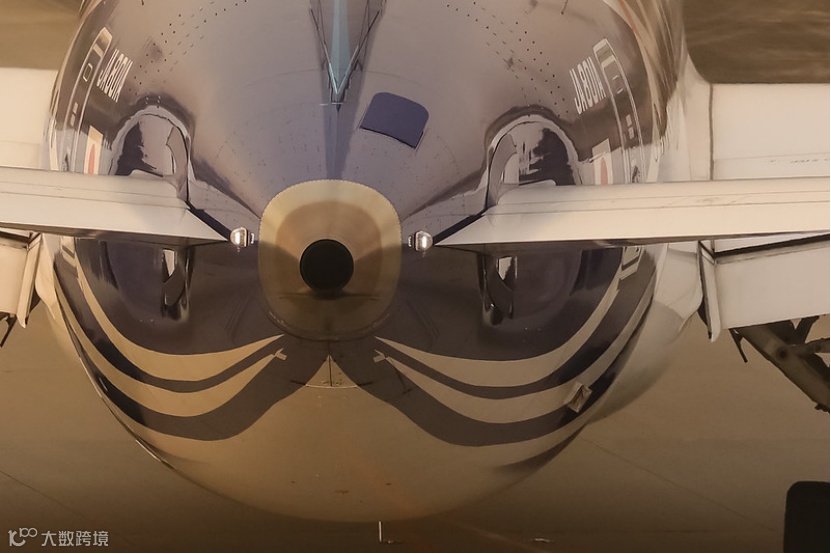

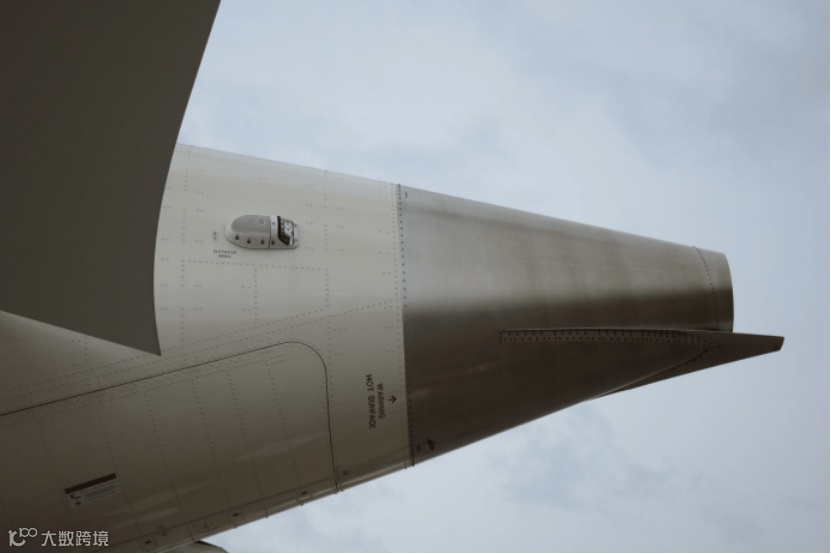

说起一架飞机的APU舱门，行内人士都知道它是飞机上辅助动力装置的舱门，因为这个门处于飞机尾部，一般情况下，外形很复杂，使用的材料很特别，成形难度大，配合协调不是那么容易，这个舱门的安装也是需要技巧的，比如当年在解决ARJ21的APU舱门的装配协调问题上，我是费了一番心思的。
波音787飞机APU门的装配协调制造路线结合了复合材料工艺、自动化装配技术及精密检测手段，确保其结构强度、密封性与功能可靠性。以下从零件制造、门体自身装配、与门框配合装配三个阶段解析技术方案、工艺装备及检验装备：
一、零件制造阶段
1. 复合材料成型技术
模压成型工艺：787飞机APU门主体框架及门框采用HexMc预浸料通过模压成型，利用压力机在模具内加压并加热固化，形成高精度的复合材料结构。此工艺适用于中小型部件，具有流程简单、质量稳定的特点，且相比铝合金减重约50%。
铺带工艺：部分复杂曲面或高应力区域（如铰链连接处）采用自动纤维铺放（AFP）技术，通过铺带机精确控制碳纤维铺层路径与厚度，提升局部强度。
2. 金属件加工
数控加工中心：金属铰链、锁扣及传感器支架等零件使用五轴数控加工中心制造，确保孔位精度达±0.05mm，适配自动钻铆需求。
二、门体自身装配
1. 模块化预装配
分段组装：门体分为门框、蒙皮、铰链组件、密封条等模块，各模块在独立工位完成预装配。例如，铰链与门框的连接采用自动钻铆技术，使用EI公司E5000自动钻铆机实现内外分离式铆头协同作业，解决复杂曲面可达性问题。
机器人协作：六轴工业机器人用于门框与蒙皮的装配，通过视觉定位系统校准零件位置，确保铆钉孔对齐。
2. 实时质量监控
激光跟踪仪：实时监测门体三维形貌，补偿装配偏差（如表面平度与对缝间隙），确保铰链运动轨迹符合设计要求。
电子化质量验证：通过RFID标签记录每个零件的装配数据，实现全流程追溯。
三、APU门与门框的配合装配
1. 脉动式装配线协同
定位与对接：APU门随机身尾段进入脉动式装配线，通过液压升降装置调整门体高度，配合激光投影引导精准对接。
柔性夹具：采用气动夹具快速固定门体，适应不同机型（如787-8/9/10）的门框尺寸差异，并通过力反馈系统防止过载损伤。
2. 高精度连接技术
多轴联动铆接：使用EI E7000龙门式钻铆系统，通过全伺服驱动定位器实现大曲率门框的高精度铆接，铆钉速度达20颗/min，集成铆钉未入孔检测功能。
密封性检测：氦质谱检漏仪检测门体与门框间的密封性能，确保客舱压力稳定性。
3. 功能测试
APU舱门启闭测试：通过电动驱动装置模拟门的开合动作，验证铰链、锁扣及应急释放机构的可靠性。
振动与疲劳测试：在试验台上进行高频率振动测试，确保门体在飞行环境下的耐久性。

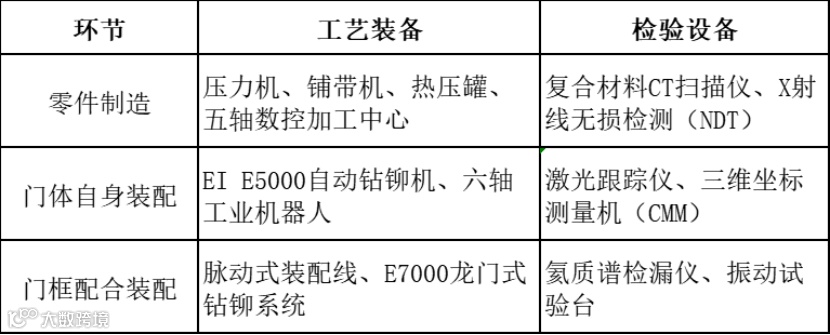

四、关键工艺装备与检验设备
五、技术优势与创新点
1. 轻量化与高强度：HexMc预浸料模压成型技术使APU门减重显著，同时满足抗疲劳与抗腐蚀要求。
2. 自动化协同：通过机器人钻铆与激光跟踪技术，实现门体装配的高精度与一致性，效率提升40%。
3. 密封性保障：氦质谱检漏仪的精准检测确保门体与机身的气密性，支持APU舱的独立运行环境。
