Grasshopper里的尺寸标注工具小Bug

在最近更新的Rhino 6.1和6.2版本中Grasshopper 里的尺寸标注工具无法正常显示文字和数字,例如如下图所示

经过我们的测试,以下情况同时满足便出现这样的问题:

1. 使用的是 简体中文版 的window 10

    win 8 和 win7 暂未测试

2. 使用 简体中文 界面的 Rhino 6.1 或 6.2版

   Rhino 6.0 版简体中文界面下不会有此问题

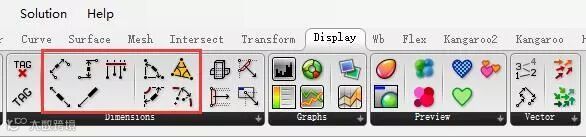

当您使用中文版的win10,并且使用中文语言界面的 Rhino6.1 或 6.2 (可能您安装的是Rhino 6.0然后自动升级到新版本),那么以下标注工具就会无法正常显示标注的文字和数字.

我们已经把该问题反馈到 McNeel 美国的相关开发工程师并且已经在处理当中,希望在下个版本中能够修复该问题.

 如何解决该问题?

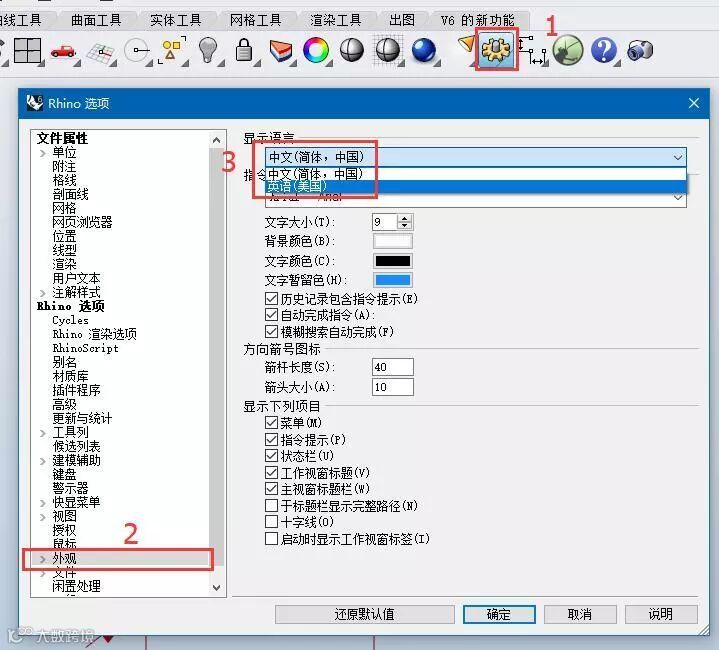

如果您希望在该问题修复之前正常的使用Grasshopper的标注工具,有一个简单的办法,就是将Rhino 6 的界面语言设置为 英文 然后重启Rhino 6即可。具体方法参考下图:

重启Rhino6后标注使用Grasshopper的标注工具显示效果正常

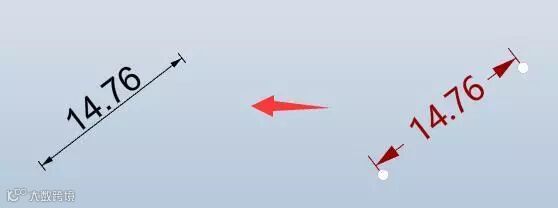

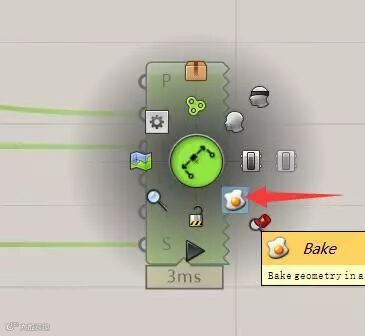

顺带说一句,可能用户并不知道Grasshopper里的尺寸标注工具可以直接Bake(烘焙)到Rhino中,如果你有几千个标注要做,用Grashopper自动做好标注后点一下 Bake 即可瞬间搞定,简直是节约时间大杀器!
