有朋友在群里问这造型如何完成，看了一下顶部过渡其实有一定的难度，如果分面不好，可能就不能做到很好光顺效果，下面的GIF是我做好的模型效果，简单分享我的建模方法。

▲ 动图使用 Rhino 6 渲染显示模式+Rhino摄影机路径动画完成

温馨提示：点击文章中的英文指令即可查阅工具详细的用法。

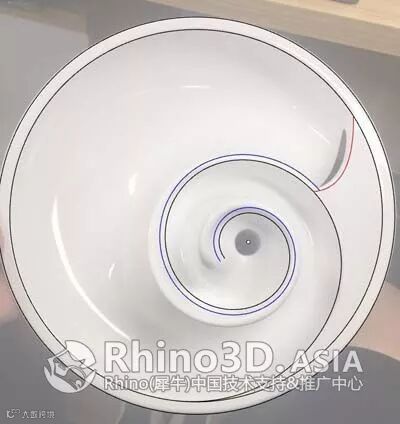

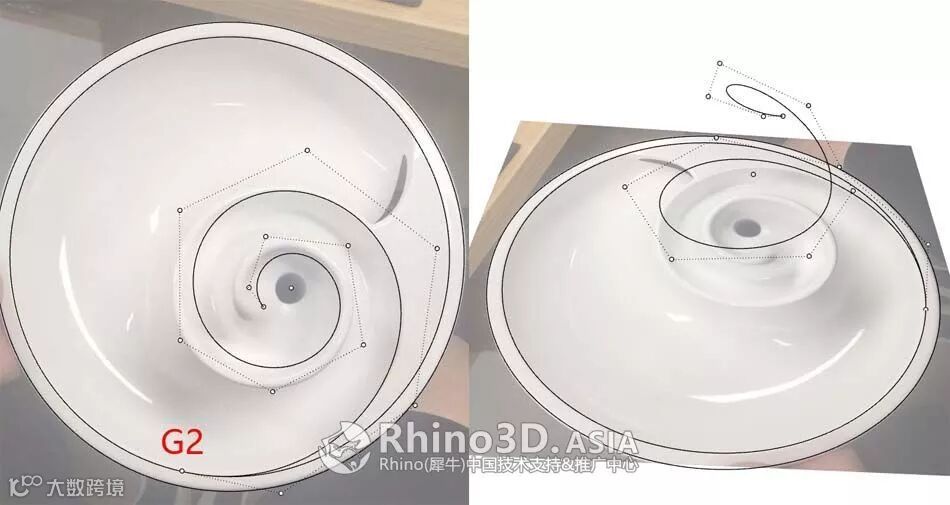

1. 放置图片，在顶视图大概画出造型的轮廓曲线，可以用简单的画圆工具在平面生成两个圆。

Tips：中间的螺旋线，如果用画螺旋线的工具做，控制点会很多，可能不方便调整形状，所以用画曲线工具直接画出想要的螺旋线形状，再调它的空间高度位置。

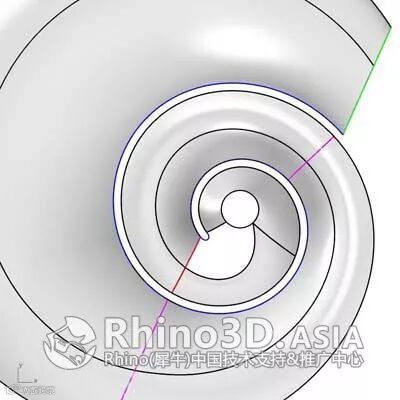

2. 画红色形状曲线，端点接到圆和螺旋线上，在Z向调整它的弧度。

向外偏移螺旋曲线，用红色曲线剪掉长出的部分，并将端点接到红色线上，得到下图中的蓝色线条。

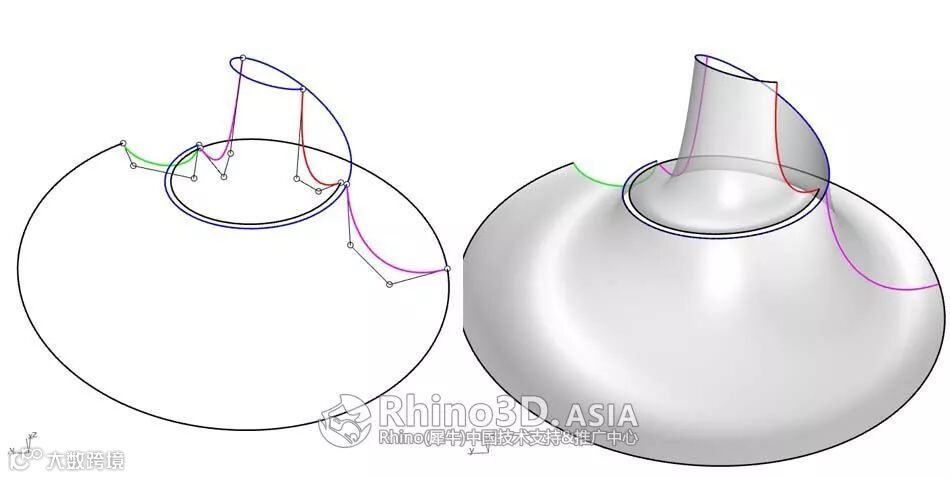

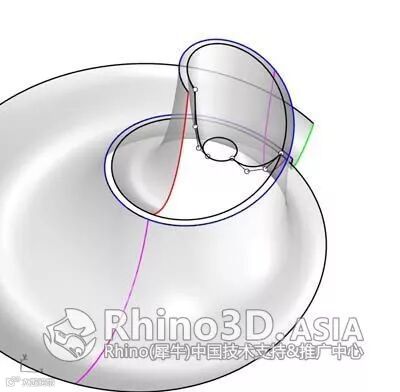

3. 画出断面轮廓曲线，将圆的一部分截取和螺旋线组合，用 Sweep2 得到主体的造型曲面。

Tips：如果只是用起始和终点两个断面做扫掠，得到的曲面可能会向内侧收缩太多，所以在路径中间适当增加两个断面控制曲面的形状，同时可以根据历史记录调整断面形状来改变曲面的形状。

4. 画出图中的圆和两条断面曲线，圆的位置大概在螺旋线第2层高度的中间偏下，用 EdgeSrf 工具可以得到中间部分的大面。

5. 用 混接(BlendCrv) 得到粉红色曲线，用 EdgeSrf 得到曲面，并衔接两边的曲面为曲率连续。曲面的结构可以作适当的优化，以达到光顺的效果。如果曲面的控制点太乱，可以适当的调整为整齐的控制点结构。

Tips：这个曲面如果用1span曲面，做曲率连续的时候，控制点可能会飞得太远，所以需要保持适当的结构。控制点的排列可以参考下图。

6. 在顶视图画线，修剪上一步的曲面。修剪曲线的左端点，最好要与曲面的结构线保持G2连续，这样将来补面更方面接顺。

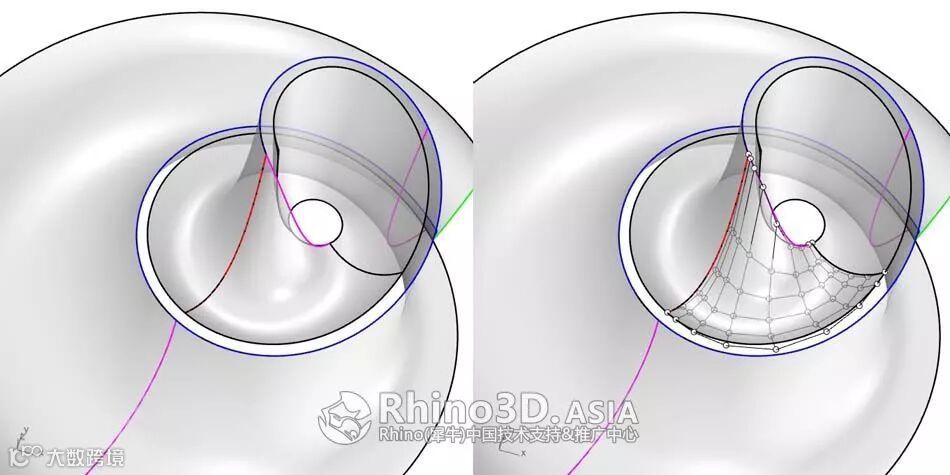

7. 用 混接曲线(BlendCrv) 工具混接顶上两个曲面的边缘，在下端用画线工具画出如图所示曲线形状，左端点需要和曲面结构接曲率连续，另一端和曲面边缘也保持曲率连续。

用 EdgeSrf 工具生成曲面，并用 MatchSrf 工具衔接到两边曲面边缘，保持曲率连续。

衔接好之后，可以适当的调整曲面的控制点，让它排列整齐。

Tips：这一步需要注意的是下端曲线的位置，尽可能贴着上一步修剪曲面的边缘。如果位置偏离太远，下一步补面会因为趋势不对，难以顺着曲面。

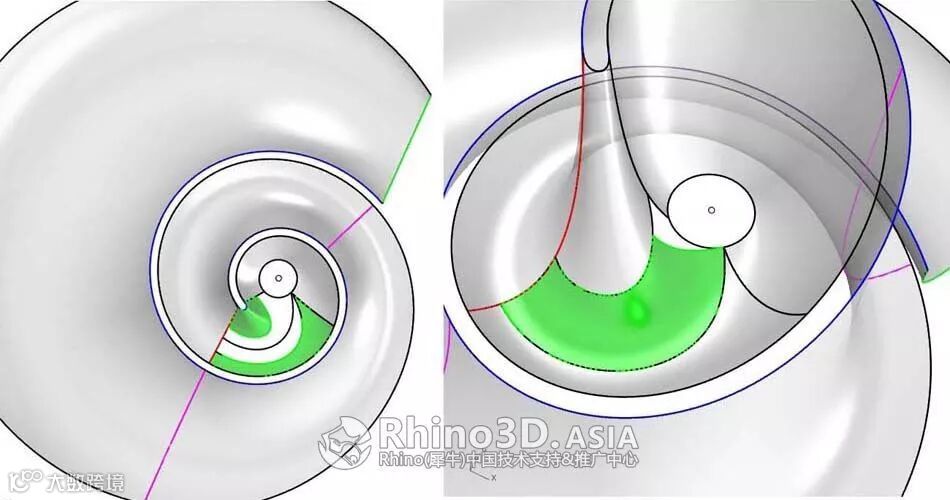

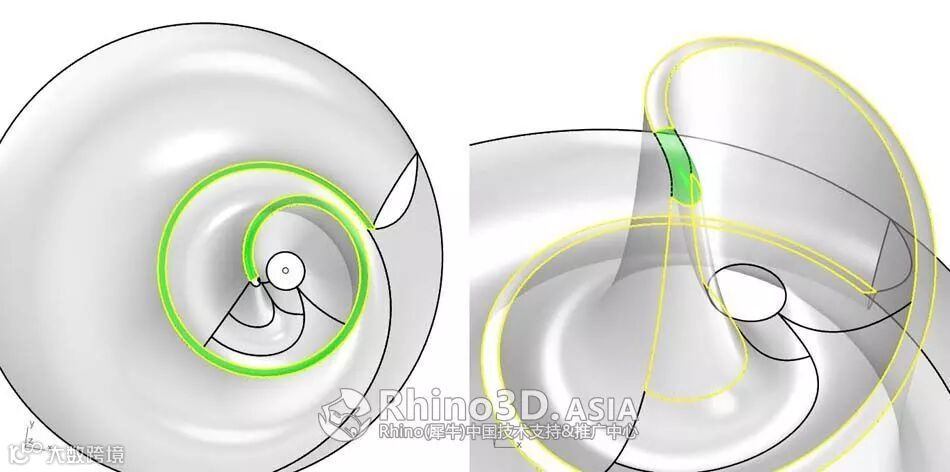

8. 以结构线分割上一步的曲面，在顶视图再画一条曲线，把下面的大面再次修剪。修剪的时候一定要注意，两边要尽量剪得均匀。再用 Sweep2 补出绿色曲面，3边都需要保持和曲面曲率连续。

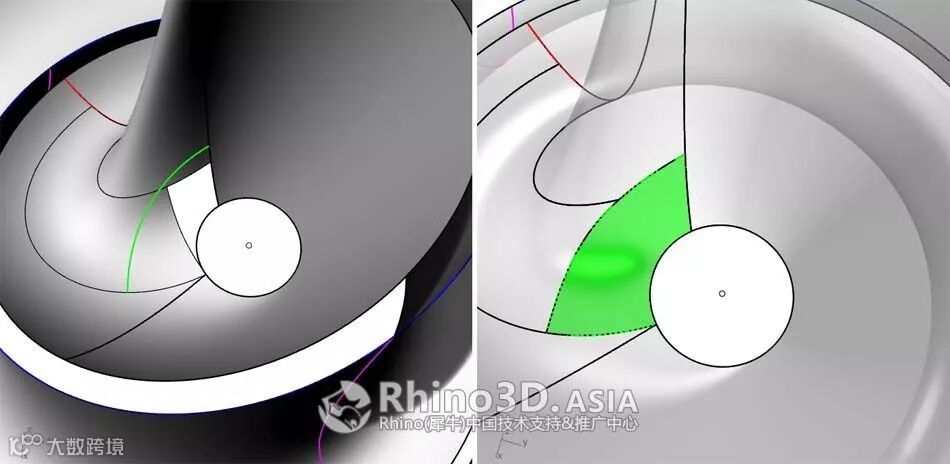

9. 画出绿色曲线，在透视角度以视角方式投影曲线到两个曲面上并修剪曲面。再用 Sweep2 生成这区域的曲面，同样3边都要 MatchSrf 为曲率连续。

10. 用 Sweep2 做出如图的曲面，这个收敛点的结构，并不需要把曲面做到尖点的位置，因为有时候做到尖点的位置，在尖点的位置曲面变形太厉害。所以这里做一个小短边，可以很好的控制曲面的变形，到最后倒圆角的时候，也会把这个小短边切掉。

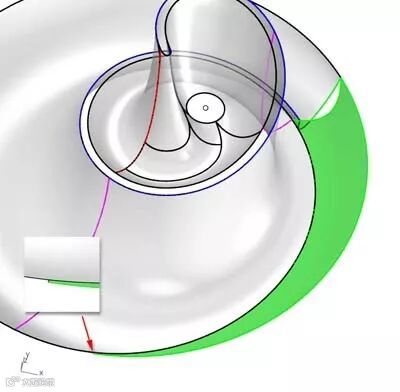

11. 用 Sweep2 做出厚度曲面，在顶部角上和原来的面做过渡面。最后补齐圆圈周边的曲面，这造型可以完成了。

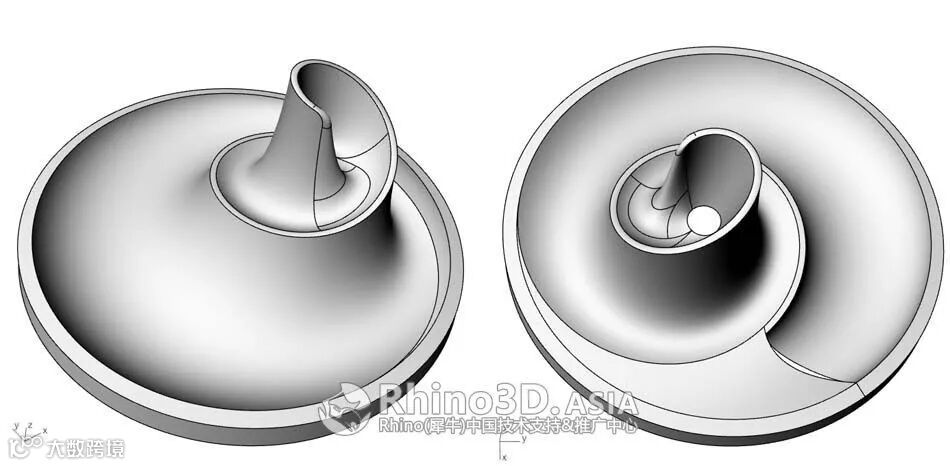

12. 最终效果。
