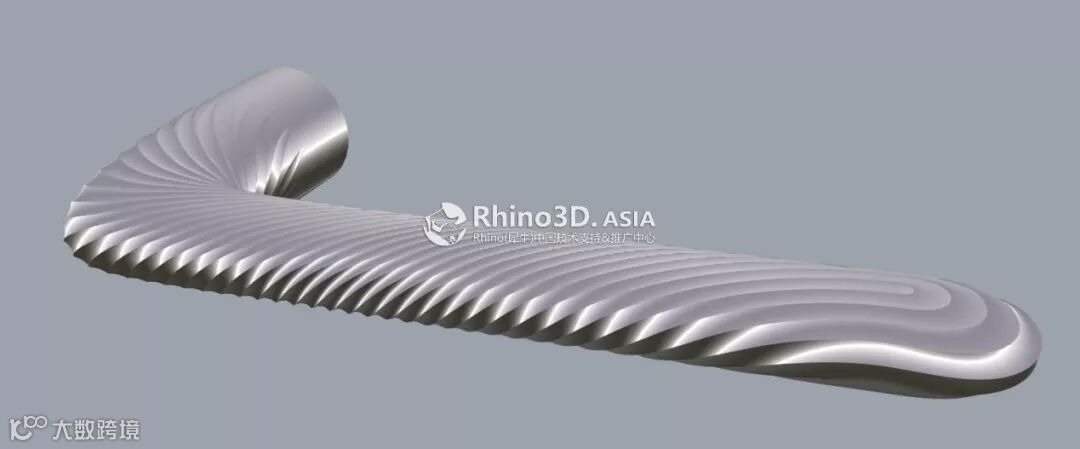

图文教学｜参数化纹理把手

需要留意的是，本教学涉及到众多运算器的综合运用，推荐给有掌握一定grasshopper基础者阅读。

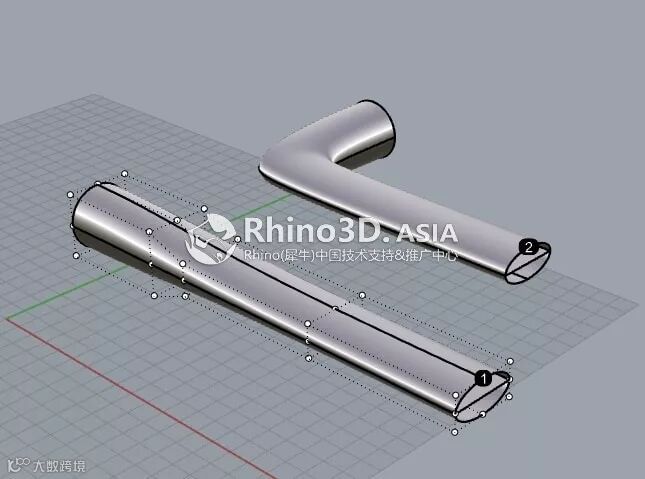

第一步：先在rhino里做好带有历史的基础面

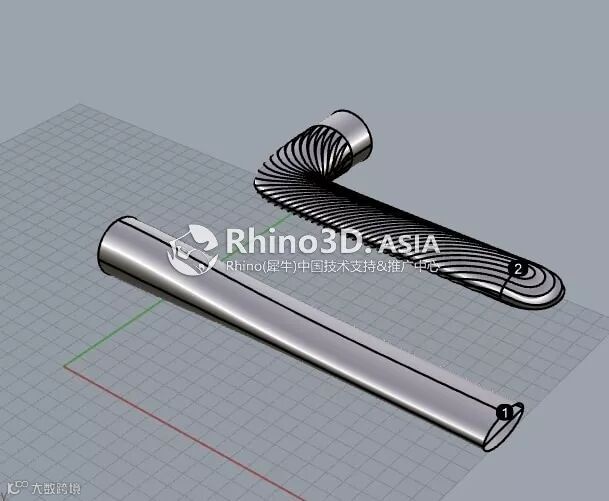

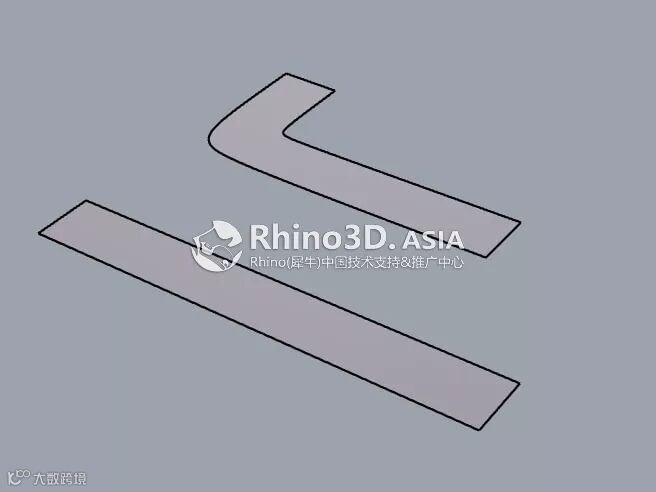

注意：开启建构历史，通过下面的基准面对面1进行曲面流动得到面2，注意曲面1结构，是正圆放样后调节控制点得到的。（为什么不进行流动？因为经过尝试，因为造型转折太厉害曲面会自交）

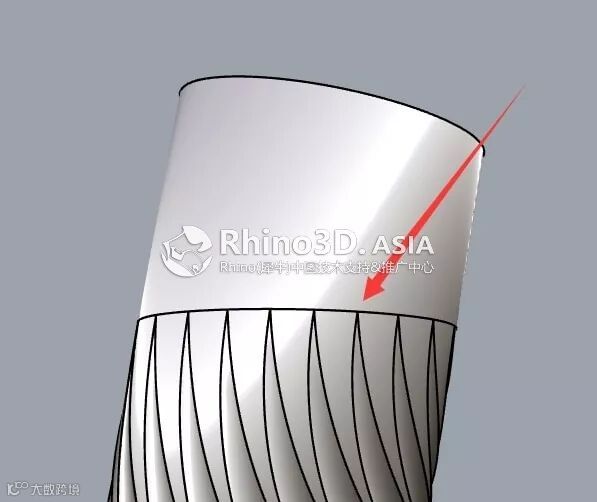

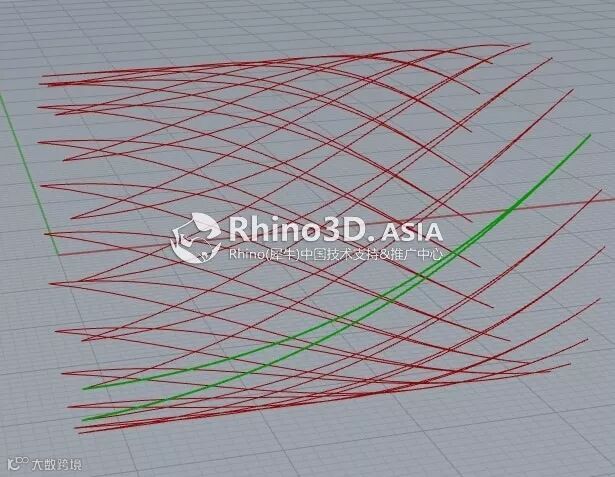

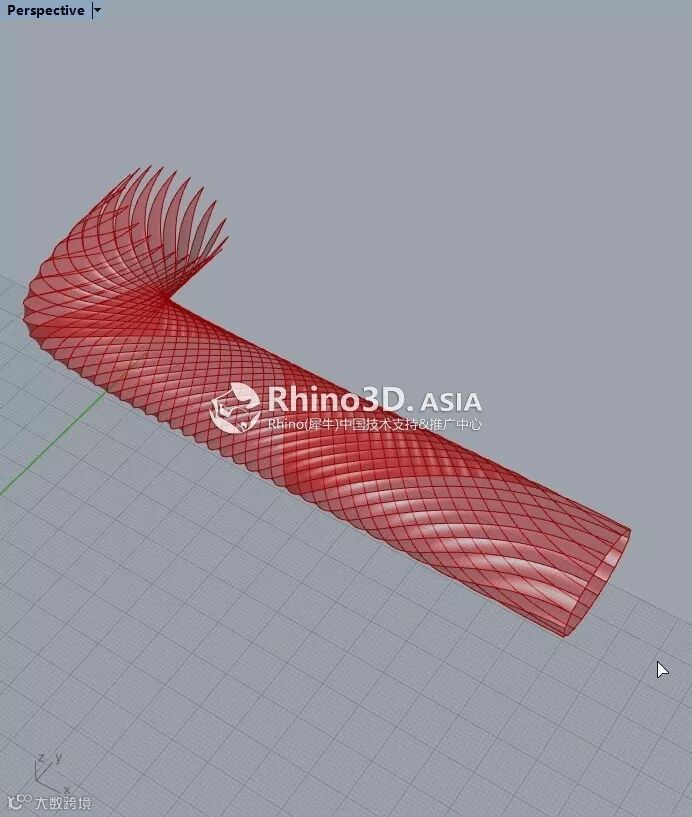

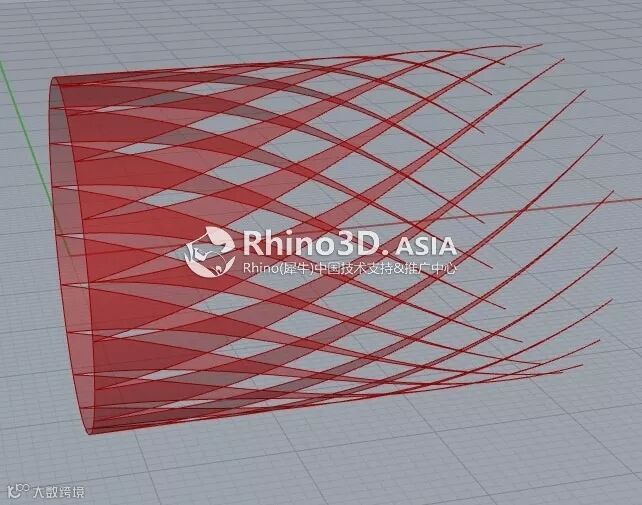

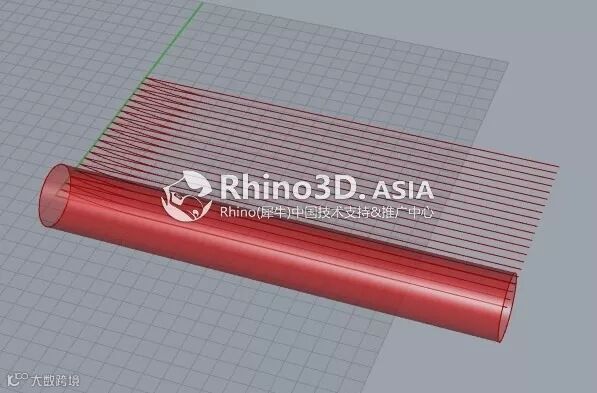

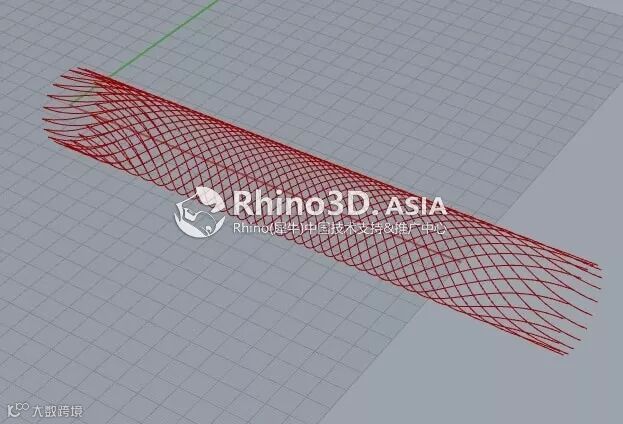

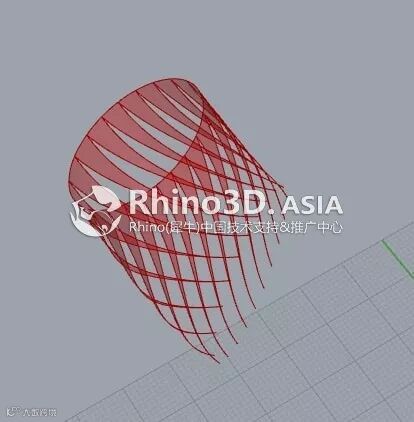

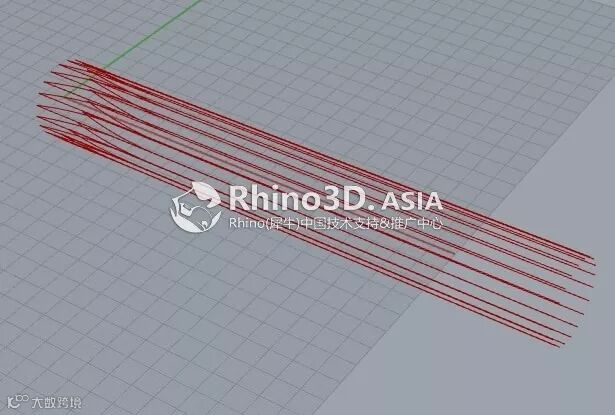

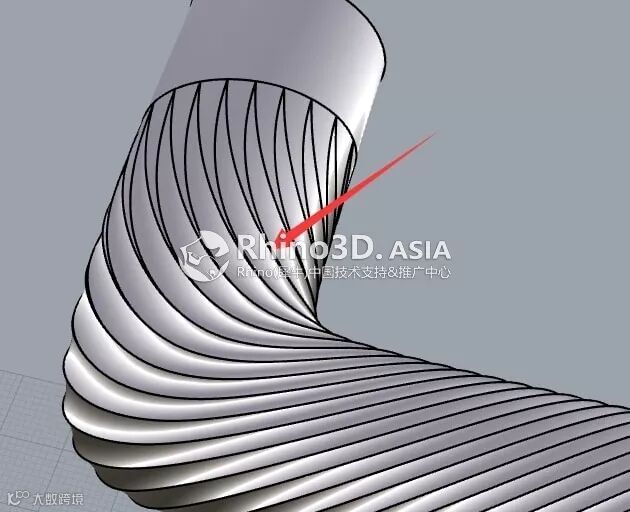

第二步：生成一个圆柱（注意要用可塑性的圆挤出，建议把标准圆重建为3阶50点,这样流动时足够均匀），把纹理的曲线阵列好，进行曲面流动，再扭转。截断曲线后选出其中2条不与接缝相交的曲线，分割圆柱，取较小的面阵列。

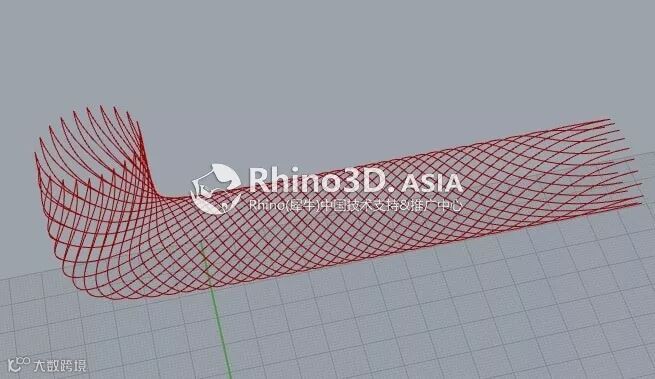

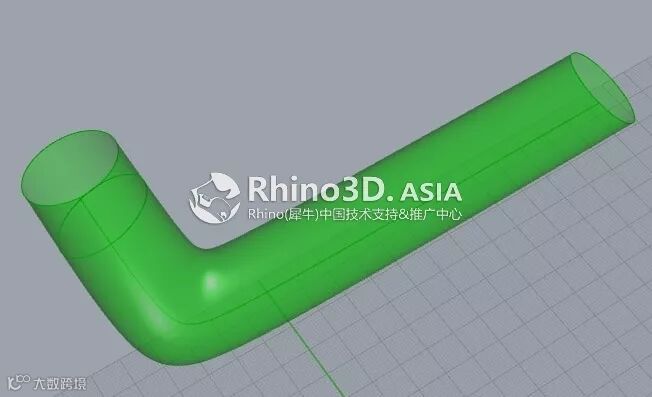

第三步：用lunchbox插件中的重建曲面，把面2重建成控制点较多曲面，u方向3阶40点，v方向3阶20点（让纹理分布均匀），截取出进行纹理流动的部分。把第二步的曲线和阵列的曲面流动到截取的面。

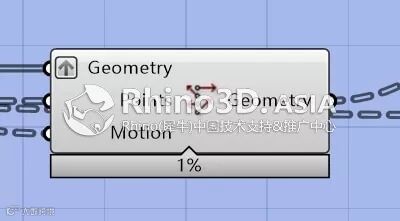

第四步：用流动的曲线双轨扫掠，用point deform运算器把第二排和第三排点拍到一条线上，这样做是为了保证收敛点附近的曲面质量。

第五步：混接曲线后再双轨扫掠，注意混接时曲面的顺序。

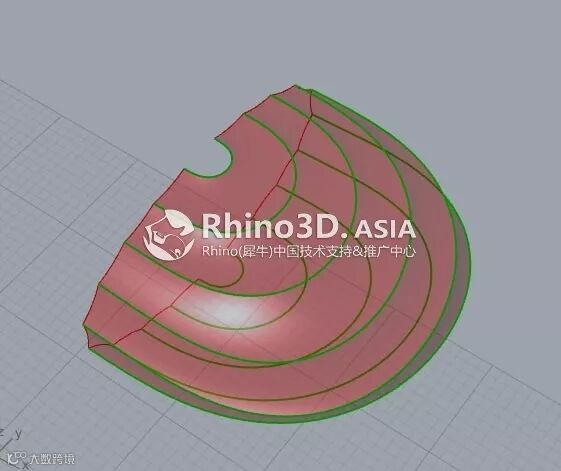

第六步：单轨扫掠出小面

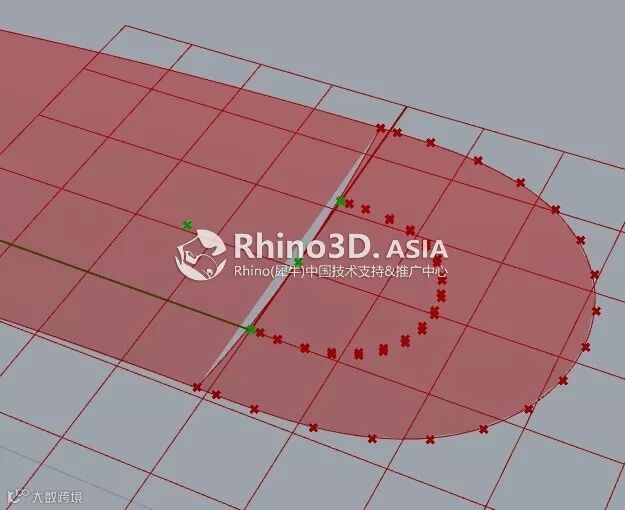

第七步：用point deform把第二排点压到绿点所成平面上，实现相切衔接。

第八步：组合起来。

以下对GH中的参数化调整作说明：

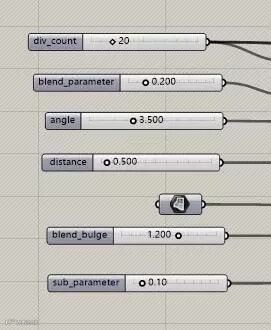

依次为等分段数（偶数）

纹理收敛处参数：

扭转角度

凹陷程度

目标面

头部混接参数：

纹理起始处：

此外还可以调节面1调整整体造型：

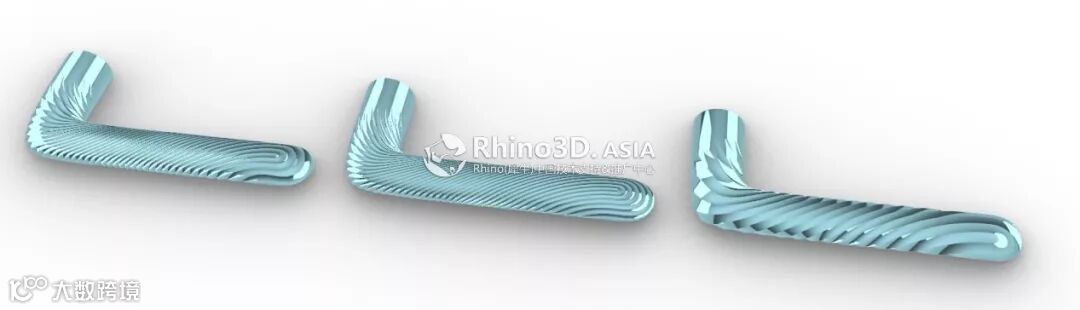

通过调整参数能即时得到不同的纹理效果

怎么？看不太懂！

没关系，先把基础学好，向看得不太懂的小伙伴推荐以下Rhino3d原厂出品的免费教学视频

1.Rhino3D（犀牛）工具讲解与应用课程合集免费章节

▼点击图片即可免费观看学习

2.Grasshopper工具组件详解课程合集免费章节

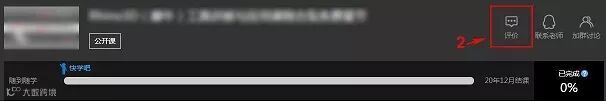

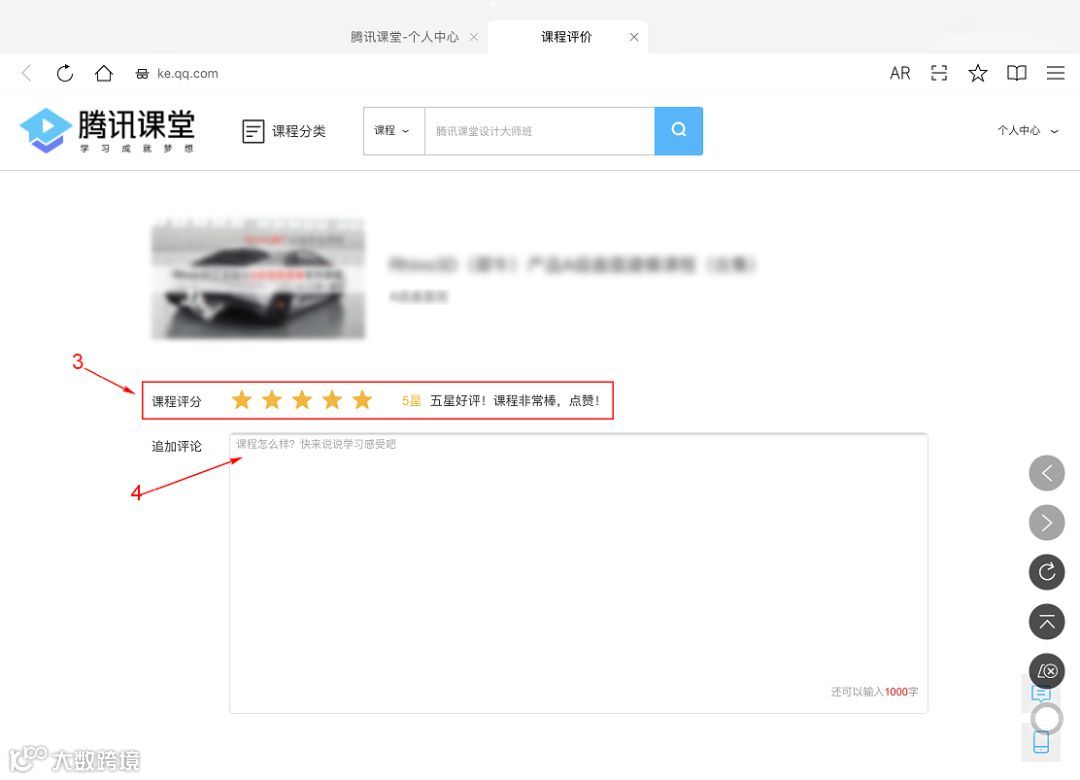

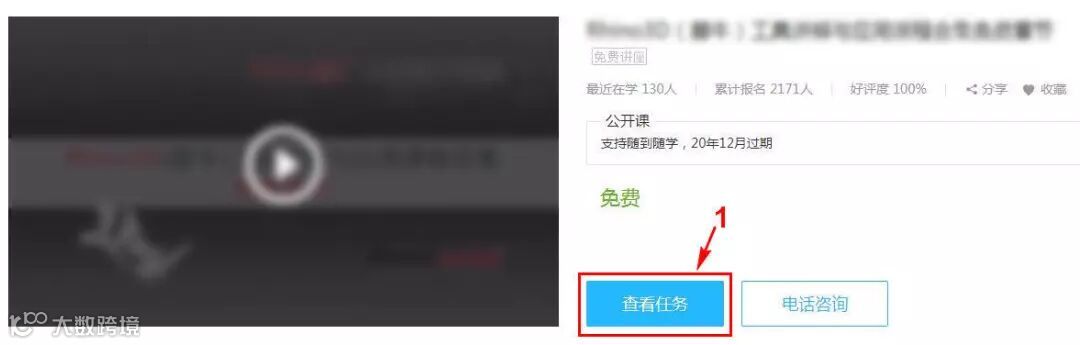

学习后，如果觉得课程不错，请麻烦你按下图所示的流程进入，然后点个赞再走哦~~让老师们今年再接再励出更多精品教学。
