图文教学│Rhino 6 细分建模-羽翼耳钉

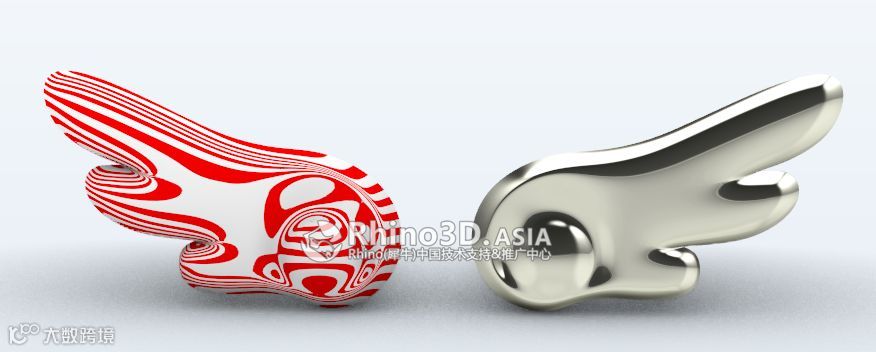

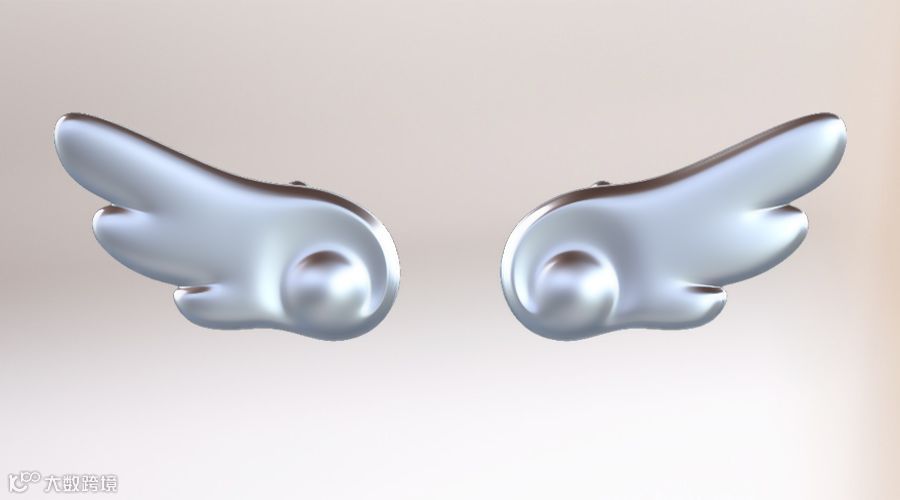

这是第四篇关于Rhino 6 的珠宝建模教学，利用Rhino的NURBS与细分曲面制作这对外形可爱的羽翼耳钉首饰

●本教学所用的 Rhino 6 版本：SR9

●点击文中的英文指令可查阅该指令的详细用法

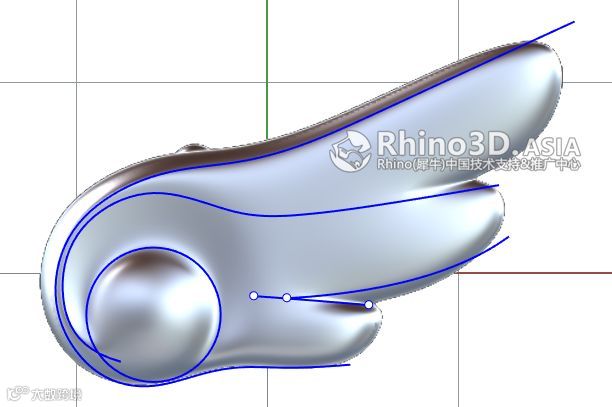

第一步,绘制形体曲线

1.1  利用参考图，在前视图用“圆”指令Circle，以“可塑形的”选项，10个控制点绘制出第一个圆。

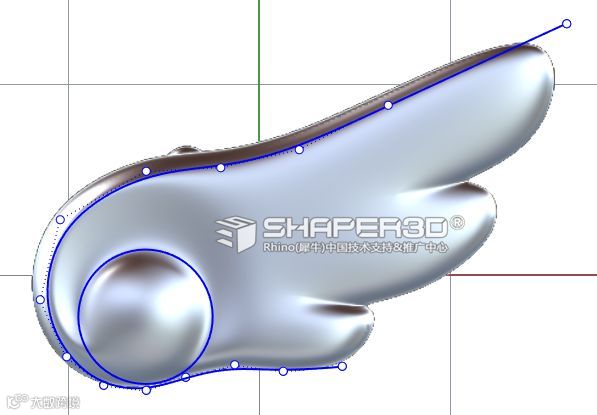

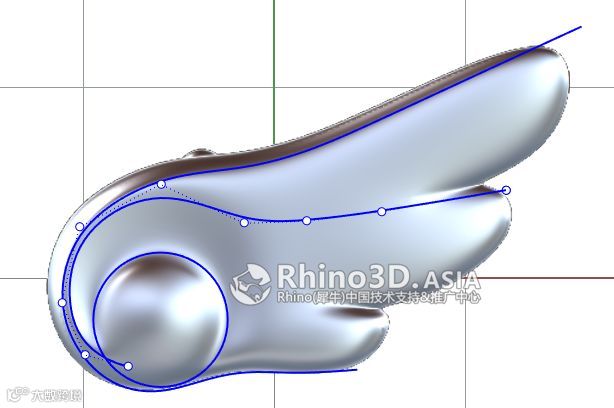

1.2 “控制点曲线”指令Curve，以3阶14个控制点来绘制以下这条轮廓曲线。

▲3阶14个控制点的轮廓曲线

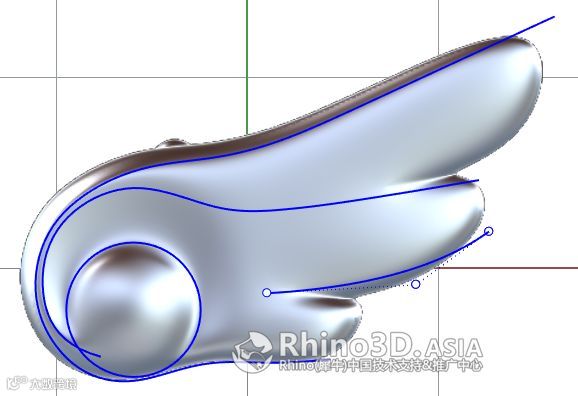

1.3 继续使用控制点曲线绘制以下这条3阶9个控制点的造型特征曲线

▲3阶9个控制点的特征曲线

1.5 用圆指令再绘制出第二个圆，所用的选项设定与1.1相同;

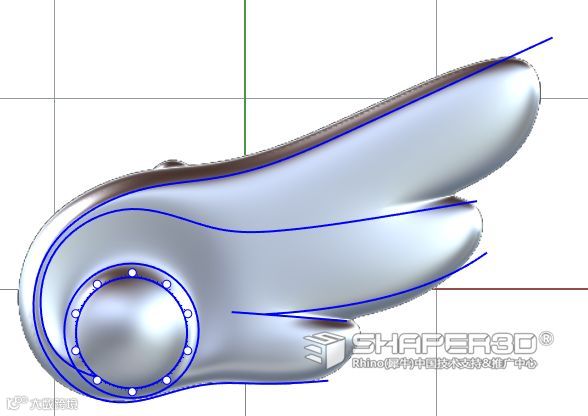

所有轮廓曲线绘制完成后，放置到一个图层进行管理，如下图所示：

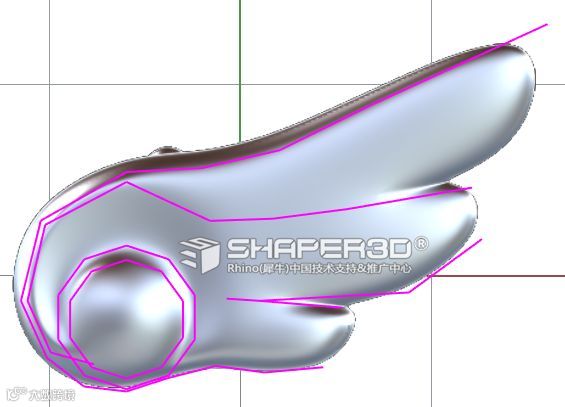

1.6 使用“以NURBS控制连线建议网格”指令ExtractControlPolygon 提取所以上建立的曲线控制线段。

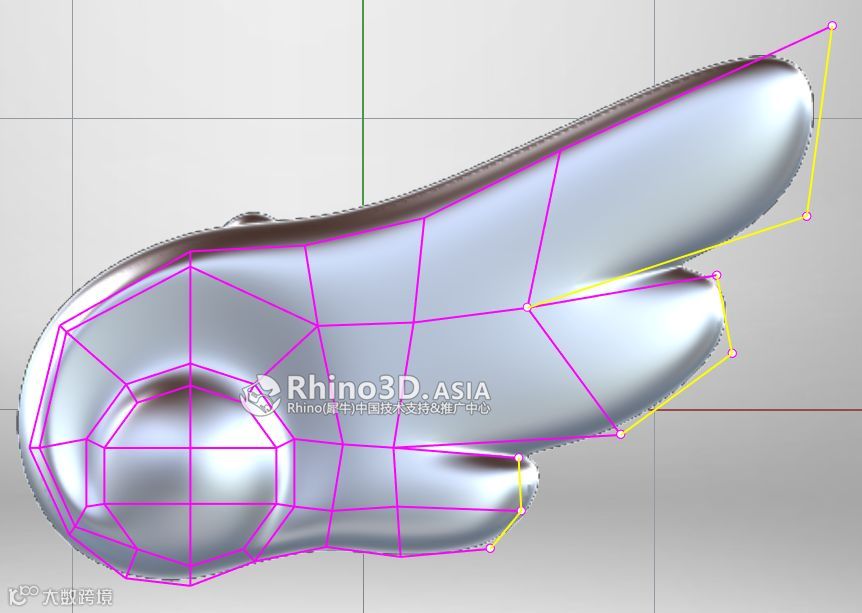

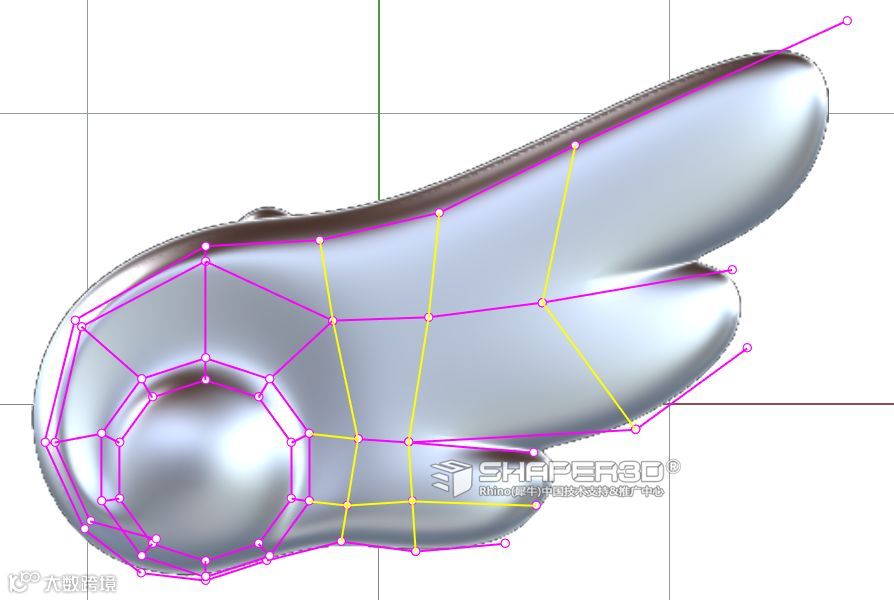

1.7 接下来以四边形原则来进行控制多边形线框搭建，为了方便观察，按F10键开启所有线段的控制点;使用“多重直线”指令Polyline，以捕捉控制点方式参考下图中黄线来绘制连线。

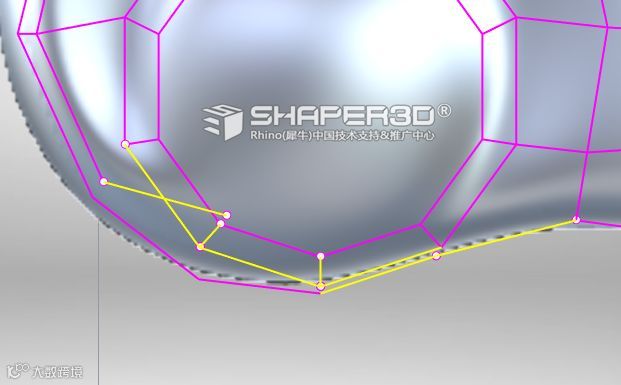

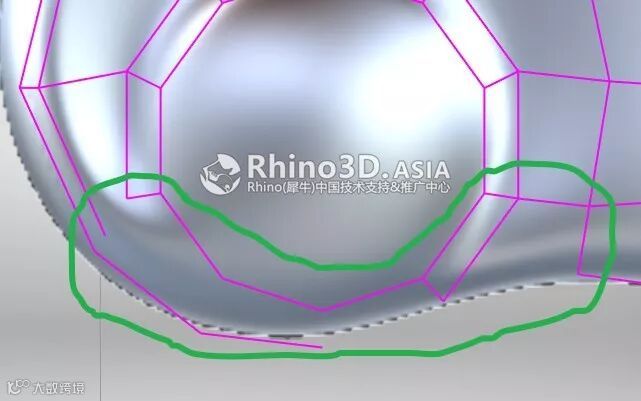

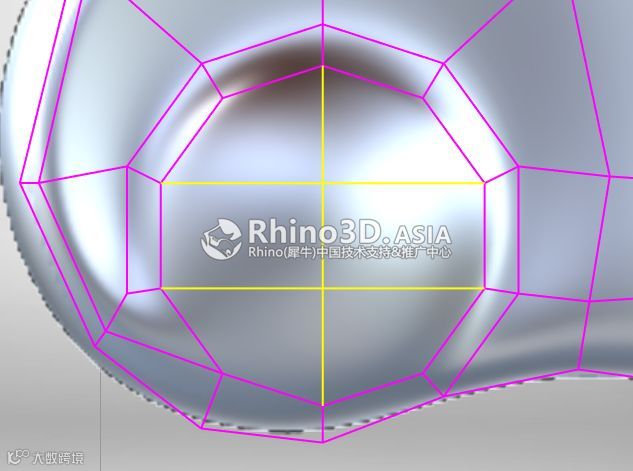

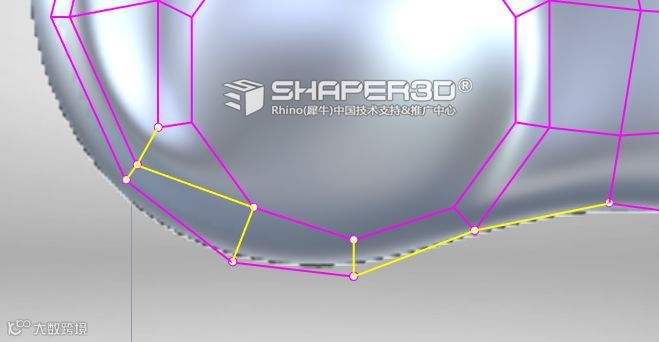

1.8 底部连接需要重要修整，先选取下图的这几段线，然后删除掉。

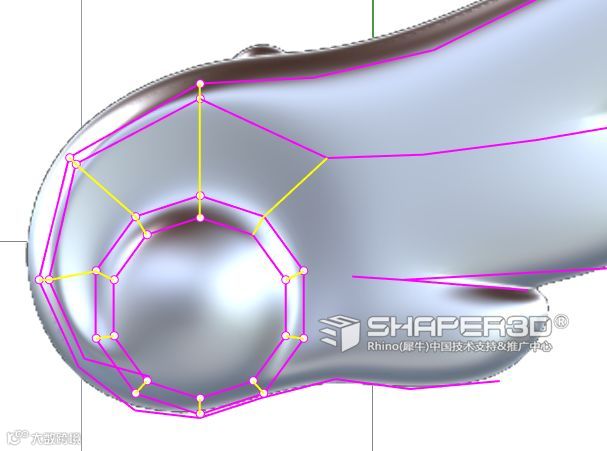

1.9 按下图黄线所示进行连接，并完成其余区域

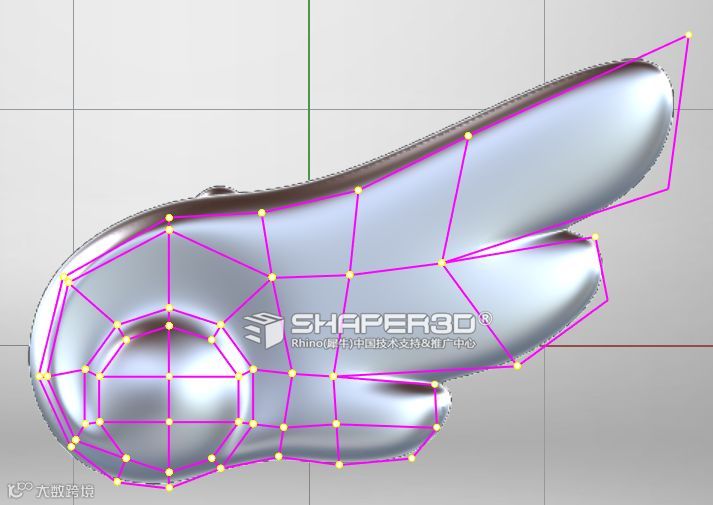

控制多边形线框完成后的效果

第二步：由控制多边形线框转成网格、细分面

2.1 全选线框，使用“炸开”指令Explode对线框进行炸开一次，然后再使用“物件交集”指令Intersect计算出物件间相交的点

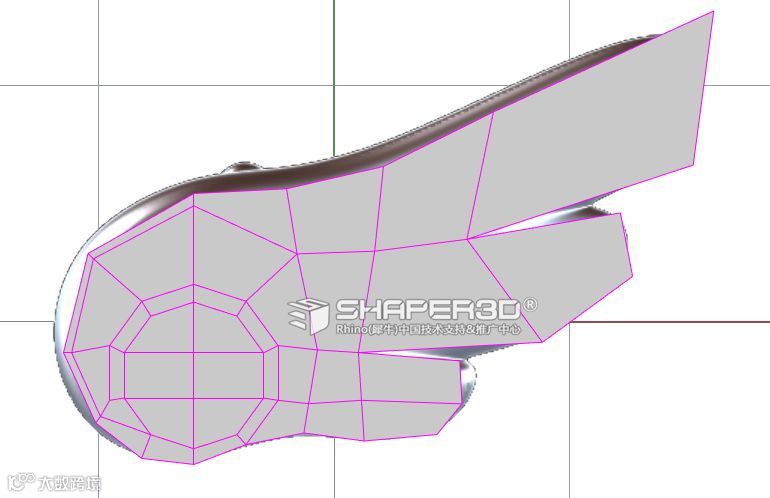

2.2 使用“分割”指令Split ，用这些点对线框进行分割处理，完成后再用“从3条或以上直线建立网格”指令MeshFromLines建立出网格

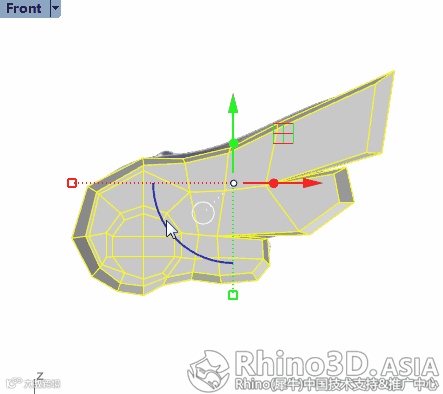

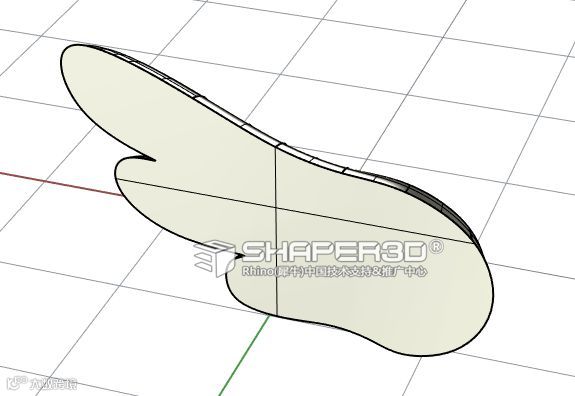

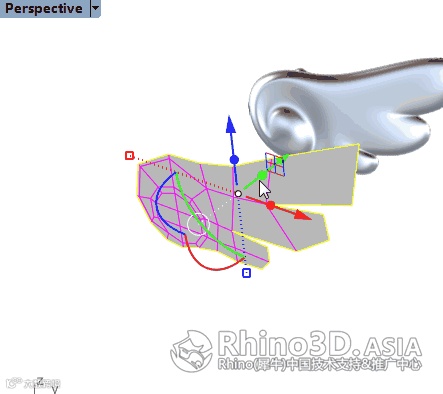

2.3 生成这张平面状的网格后，通过挤出网格的外边缘、调整控制点来初步塑形，看以下动图

2.4 根据外形，继续对网格进行拉点调整，调整完成后在指令栏内键入“subdfrommesh”并回车，令网格转换成细分曲面，过程如以下动图所示：

▲由网格转换后得到的细分曲面过程

第三步，由细分面转成NURBS曲面

3.1 选取细分曲面，使用“转换到NURBS”指令ToNurbsNURBS，可以点击选项中的“细分选项”(S)， 切换曲面大小(S)=大 ，回车确定;

注：上述细分选项中的“切换曲面大小”中提供大、中、小 三项，其作用是影响转出的NURBS曲面spans数量，由少至多，可根据需要来进行切换

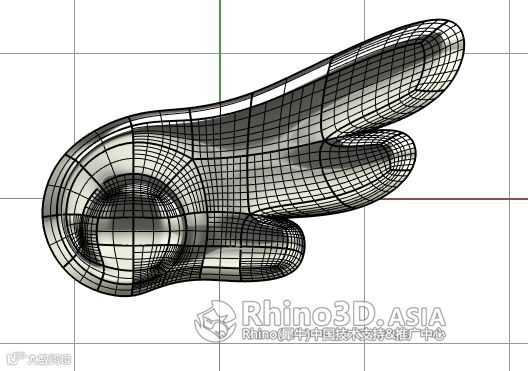

▲分别用大、中、小这三个选项转换NURBS曲面的数量差异

3.2 全选曲面后使用“组合”指令Join，组合成一个多重曲面，再用“加盖”指令Cap封闭成一个实体

完成！
