图文教学 | 2019 Mac Pro 机身开孔建模

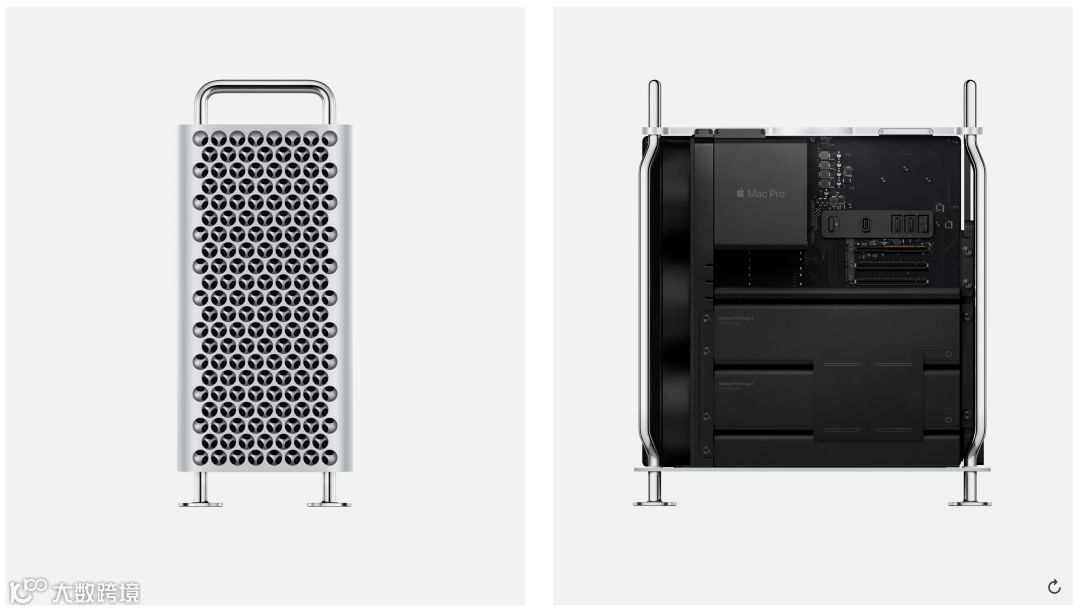

苹果公司前不久发布了2019 Mac Pro，这款Mac有着强悍的性能，高昂的售价，其机身的开孔造型也是充满争议，本次教学仅讨论这些孔洞造型如何在Rhino中建模。

本教学适合Rhino初学者阅读学习。

以下是我在Rhino中制作这些开孔的过程记录。

我截取其中的一小部分来制作，因为这样计算量小，容易发现问题所在，通过简单分析得出如下结论：

1.正圆开孔以正三角形网状分布；

2.面板正反面的正三角形晶格位置按照一定规律‘错位’；

3.面板上的开孔是通过切除半球体得到的。

按照以上的结论我们开始建模：

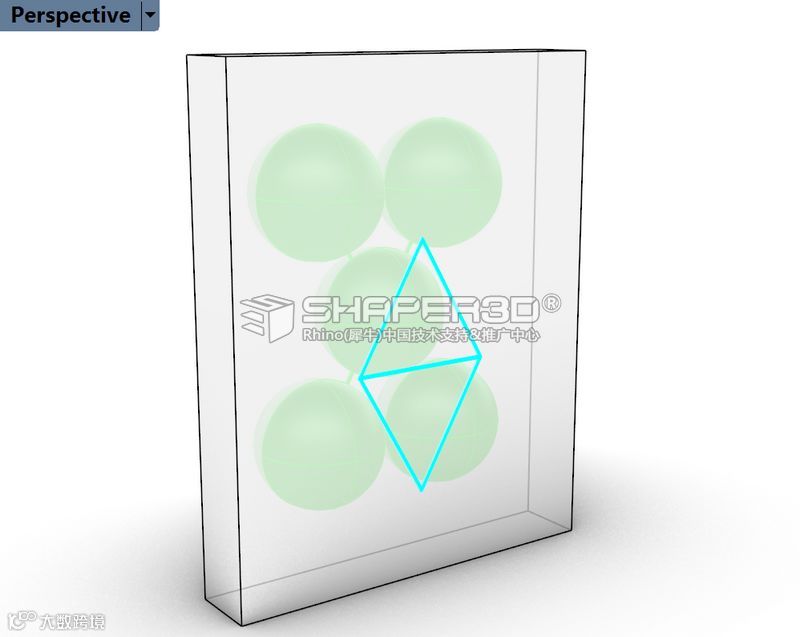

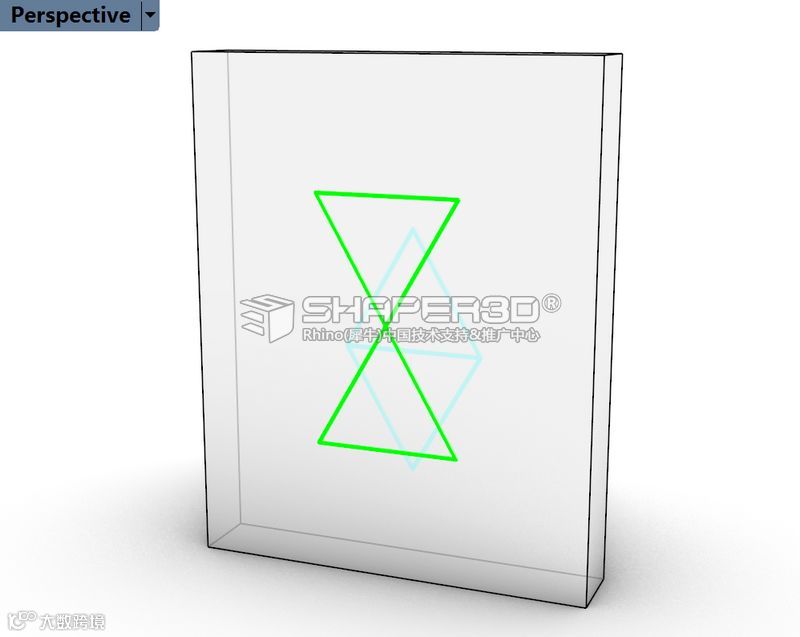

首先确定晶格的空间位置，如下图所示：

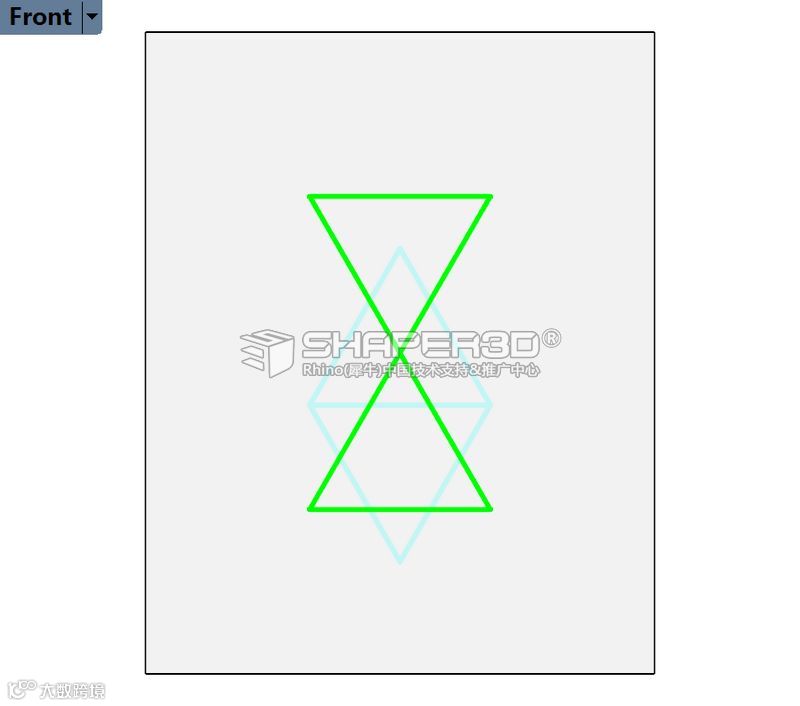

规律显而易见，正反面的三角形晶格在空间上做了错位，具体的定位参考下图（灰色虚线为同一组三角形单元阵列）：

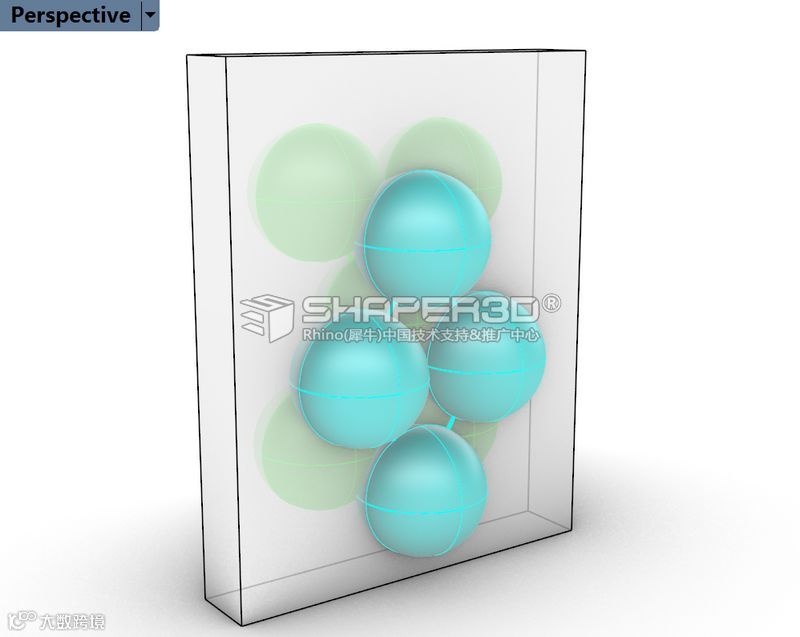

接下来基于确定好的三角形单元创建球体：

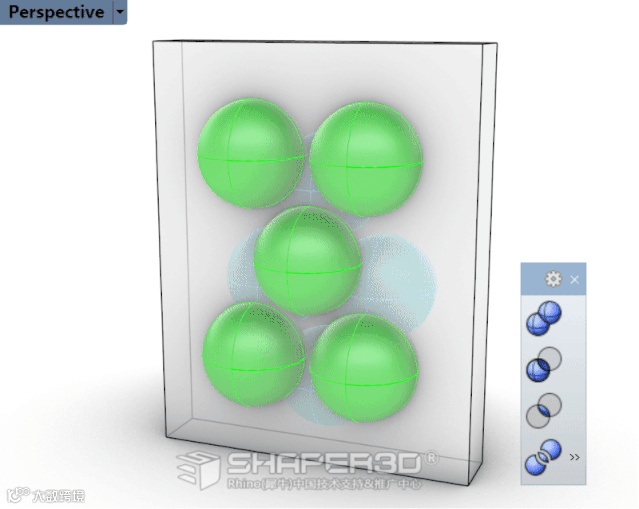

最后将孔洞切出来，我们通过Rhino的布尔运算差集工具（指令：BooleanDifference）就可以轻松实现。

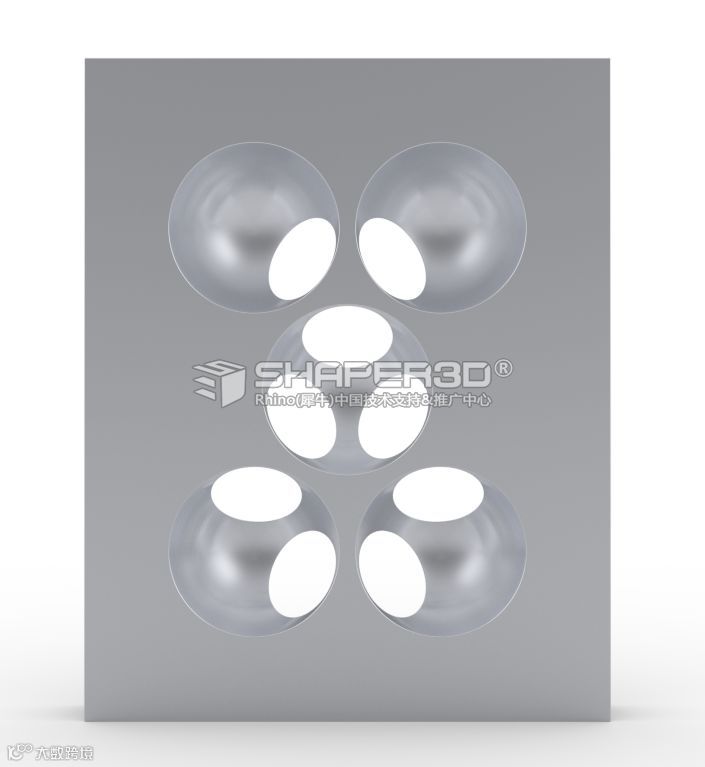

目前的模型效果已经达到预期，接下来制作出完整的开孔面板就很容易了，只需要调整面板的大小与球体的阵列数量即可。

以上的建模过程虽然简单，但是有几个数据需要提前确定好，比如球体半径，面板的厚度等等。苹果公司在制作模型时一定也是事先考究过这些尺寸之间的关系，但是我们这里不必要深究具体的关系是什么，因为没有什么意义，也不是本篇教学的目的。

建模者应该思考：如果想在后期调整凹陷半圆的大小，镂空孔洞的尺寸，我们应该怎么做？这是做任何模型都会考虑的事情。

这个修改的过程在Rhino中几乎要从头开始，因为Rhino的布尔运算并不支持建构历史，但是我们可以借助Grasshopper。

我们可以把刚刚的建模过程在Grasshopper中完成，建模方法可以参考Rhino，因此具体过程不在这里详述了。

最后通过调整球体半径，板件的厚度等参数来改变最终的结果。

如果你对Grasshopper和参数化设计有一定了解，你一定可以制作出更加丰富的开孔造型而并非局限于等大小的开孔，这也是很多设计师喜欢参数化设计的原因，因为它可以帮助你释放思维想法，甚至能得到你一开始并没有想到结果。

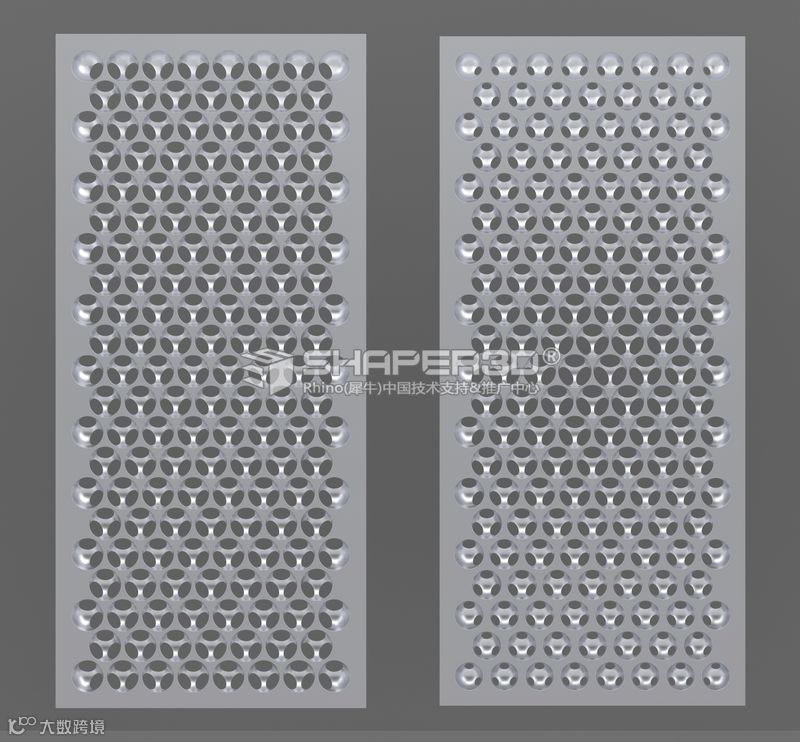

下图右侧是我在写这篇教学时测试的一个渐变效果：

以上就是本次教学的内容了，希望能对你的建模学习带来启发。
