导读：HDMI接口：多媒体融合的典范

HDMI全称：High Definition Multimedia Interface，高清晰度多媒体接口。2002年4月，由日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝七家公司共同组建的HDMI高清多媒体接口组织，制定一种符合高清时代标准的全新数字化视频/音频接口技术：

HDMI接口支持同时传送音频和影像信号；

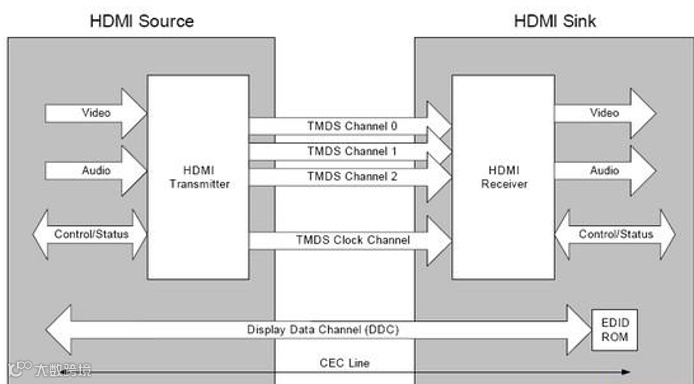

HDMI接口中的数据信号采用的是TMDS最小化传输差分信号协议；
HDMI接口中，音频信号能够使用2至8声道，每个声道的采样率为192KHz；
HDMI接口提供了DDC显示数据通道，用于HDMI源端设备（Source）与接收端设备（Sink）之间进行EDID数据及HDCP密钥的交流；
HDMI接口提供了CEC消费电子控制通道，通过这条通道可以控制视听设备的工作。
HDMI 相比 DVI 接口支持了音频的输出，并且有着更高的带宽，可以算是目前最主流的视频输出接口，由于接口变得更小，也被广泛应用于电视机、显示器、笔记本电脑等设备上。HDMI 接口虽然在规范上没有 DVI 那么负载，但是却有着不同的形态。

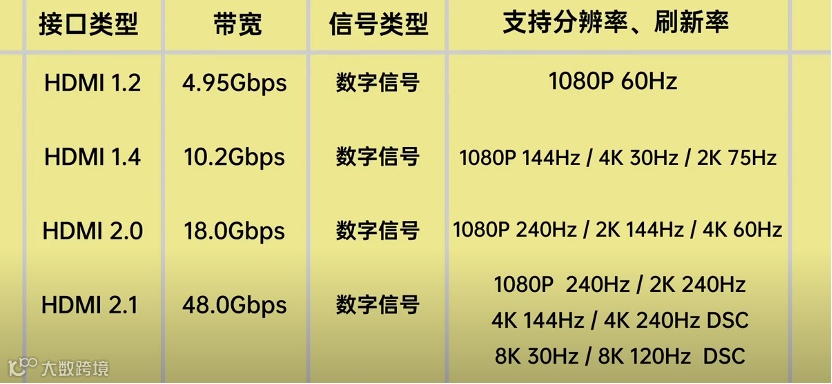

⬆️ 上图来源自网络

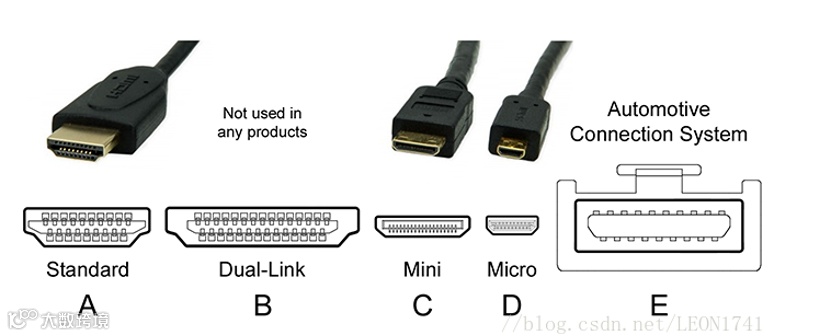

使用最多的是 HDMI A Type，共有19针；HDMI B Type 可以看做是A类的双通道版，拥有29针，可传输双倍的数据量，但是它没用应用于任何的产品当中；HDMI C Type 和 HDMI D Type 在尺寸上进行缩小，更多应用于便携式产品中。












































HDMI
























hot plug原理

HPD（Hotplug热插拔）操作设计是由接收端设备（Sink）发出的，在与HDMI源端设备（Source）之间建立正式通信的前奏信号。HPD信号电平为高时表示接收端设备已经准备好了，允许源端设备访问接收端设备。


1、显示器通过HDMI联机

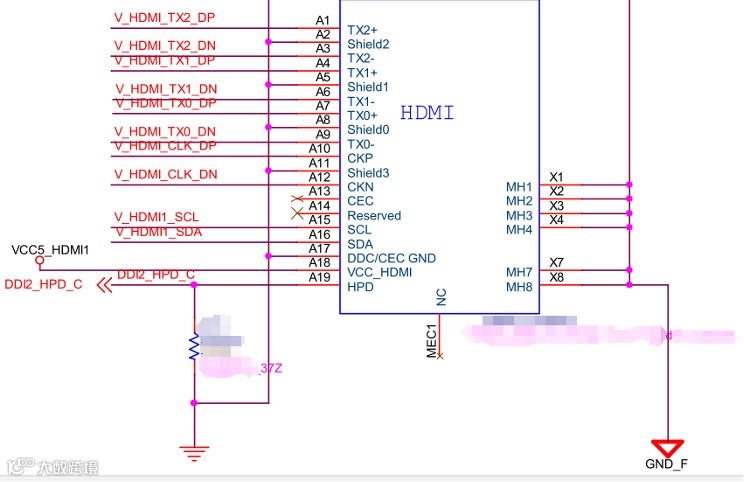

HDMI源端与HDMI显示器端进行连接时，HDMI源端可通过HDMI的第18根引脚把+5V电压加到HDMI显示器端中的DDC储存器中，并向DDC存储器中供电，使HDMI Sink启动(内部线路把HDMI接口的第19根引脚HPD转为高电平), HDMI显示器与HDMI源端处于连接状态，并通过HDMI接口的第15、16根引脚DDC通道，读取到显示器中的EDID数据，如果检测到显示器的工作模式范围与显卡相适应，激活HDMI源端的TMDS信号进行电路发送工作。

2、显示器断开HDMI连接
当HDMI显示器与HDMI 源端之间的HDMI连接断开时，HDMI接收端插座的第19引脚HDP为低电平，那么HDMI源端的TMDS信号发送电路将停止工作。

3、主机对HPD信号的要求当主机上的显卡检测到HDMI接口HPD引脚电压大于2V时，判断为显示器通过HDMI接口与主机连接：当检测到HPD引脚电压小于0.8V时，则判断为显示器与主机之间的HDMI连接已经断开。


当HDMI源端与接收端的通信刚建立时可能出现HDCP-KEY读取失败或EDID数据读取错误的情况，造成HDMI工作不正常，此时为了恢复正常的通信，需要进行模拟的HPD操作，即由接收端设备将HPD信号从高电平拉为低电平，HPD低电平持续100ms左右，再拉回高电平，这样源端设备会检测HPD信号的跳变，重新发起读取操作，为建立正常通信做进一步的尝试。
