图文教学 | Rhino 6 细分建模 BARCELONA 椅

在产品设计中，像皮包、沙发、充气玩具等这类“软体” 类造型会经常出现，以下是使用 Rhino 6 构建以下这把家具设计中的经典产品-Barcelona Chair（巴塞罗那椅）软垫的过程。

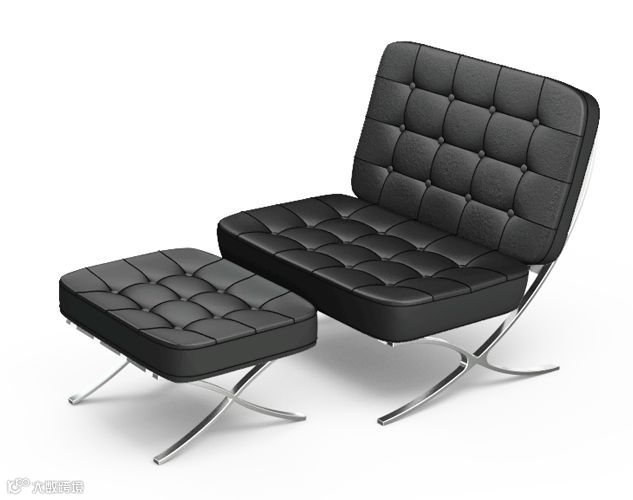

产品名称： Barcelona Chair

椅子结构较简单，主体由软垫与金属椅脚架组成，而软垫由数个鼓起的“格子”组成。根据椅子尺寸，对靠背的格子进行制作。

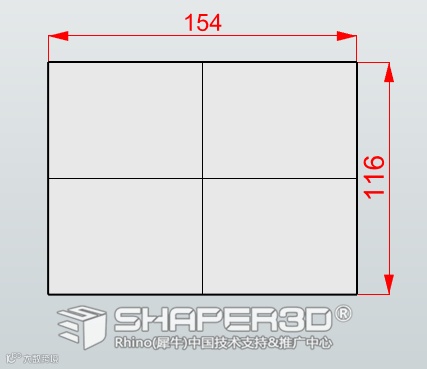

1.1 运行 Plane 指令，输入下图所示尺寸构建一张平面，构成靠背格子单元。

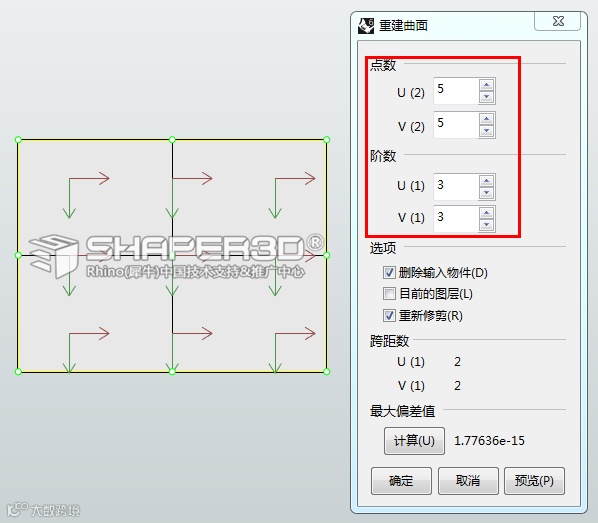

1.2 选取这张平面，运行 Rebuild 指令按下图所示的参数进行重建：

重建曲面目的：增加平面的UV方向的控制点，以便后续通过调整控制点来塑形。

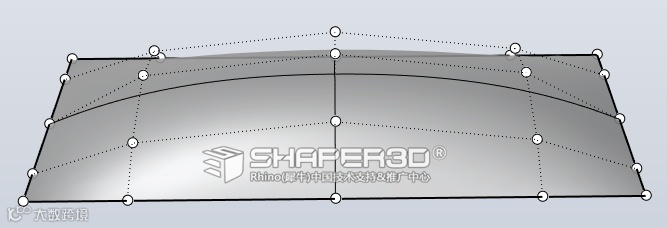

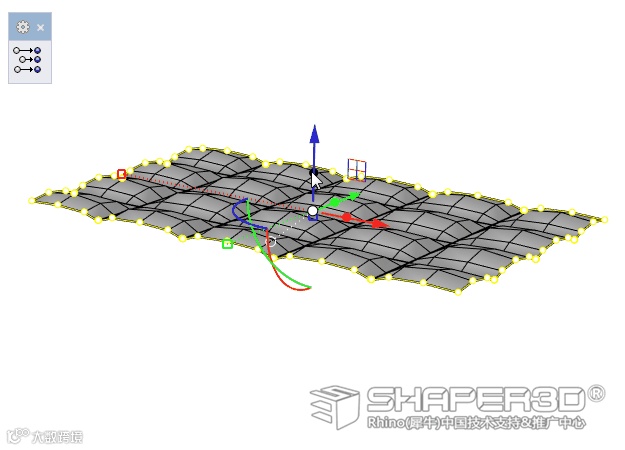

1.3 按F10，打开平面的控制点，通过调点令平面鼓起来

完成单个格子曲面后，接下来要通过细分曲面来构建靠垫的整体，过程如下：

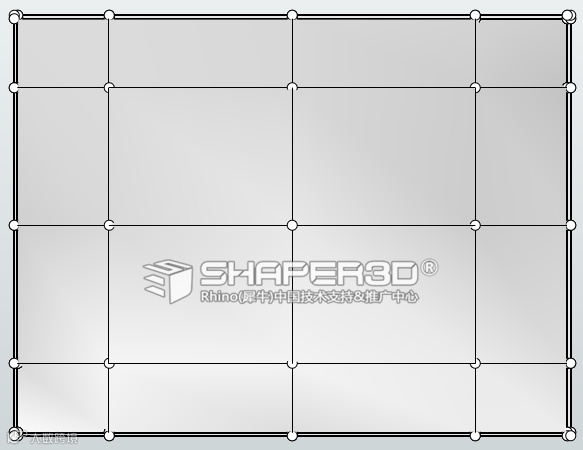

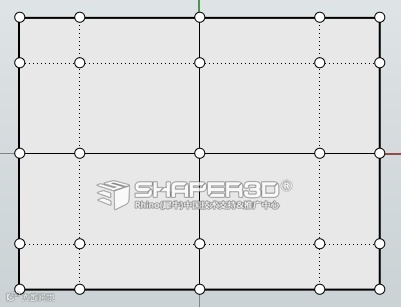

2.1 选取曲面，运行 ExtractControlPolygon 指令，由曲面的控制点连线建立网格，结果见下图：

2.2 对这张网格的4条边缘分别进行挤出网格操作，方法见以下动图：

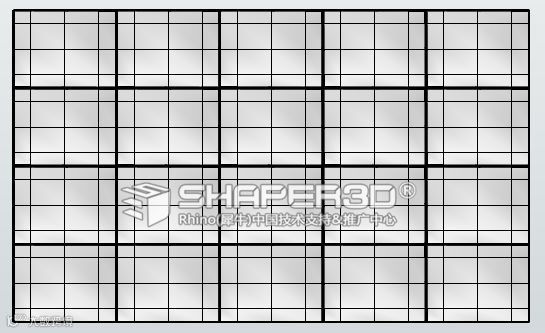

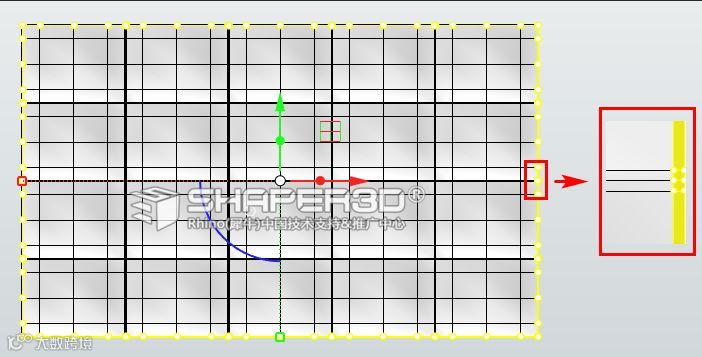

2.3 选取网格，运行 Array 指令，按X=5、Y=4、Z=1 设定来阵列出格子，结果如下图：

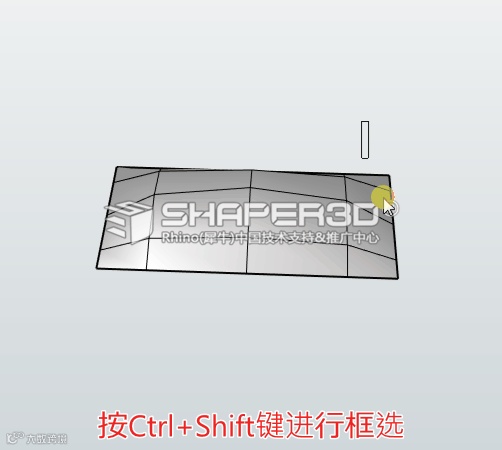

2.4 这张格子网的四条边缘的多出来一小段的网格，按住 Ctrl+Shift 键框选、删除：

2.5 挤出网格边缘，利用 SetPt 指令，以Z轴方向压平，过程如下：

2.6 利用 Mirror 指令，镜像下半部分的网格，框选底部进行压平操作，最后使用 Join 指令把这两张网格组合一起。

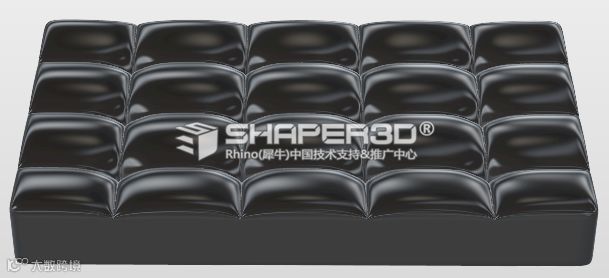

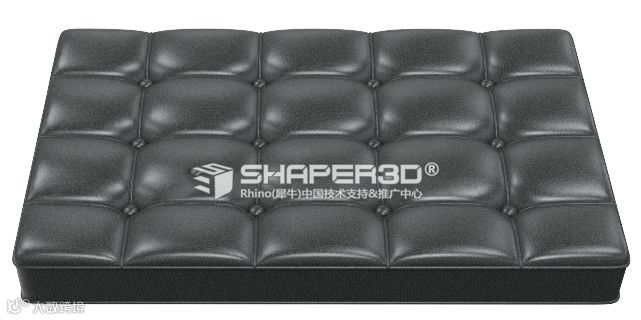

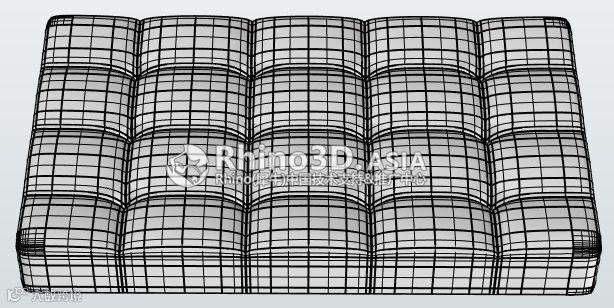

2.7 选取这张网格，在指令栏输入tosubd 回车，即得到一个光滑的细分结果：

因目前Rhino 的细分技术仍处在开发阶段，细分对象未完全兼容其它指令，因此在制作靠垫细节的部分时，需要把细分对象转成NURBS曲面。

3.1 选取靠垫细分曲面，运行 ToNurbs 指令，把细分曲面转成一个NURBS多重曲面。

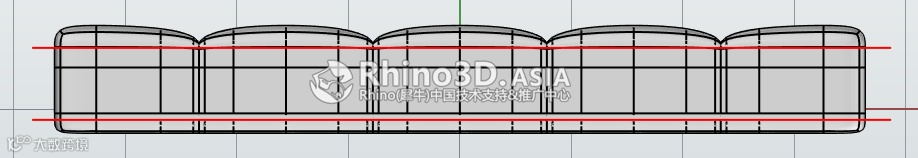

3.2 绘制下图所示红直线，然后利用 Project 指令，投影到曲面上，得到靠垫侧边二圈缝合线：

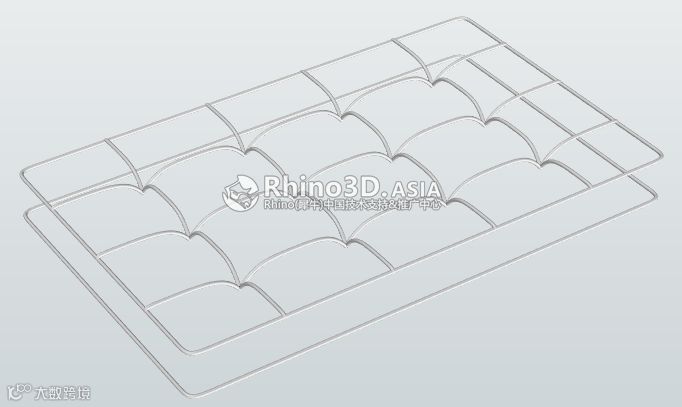

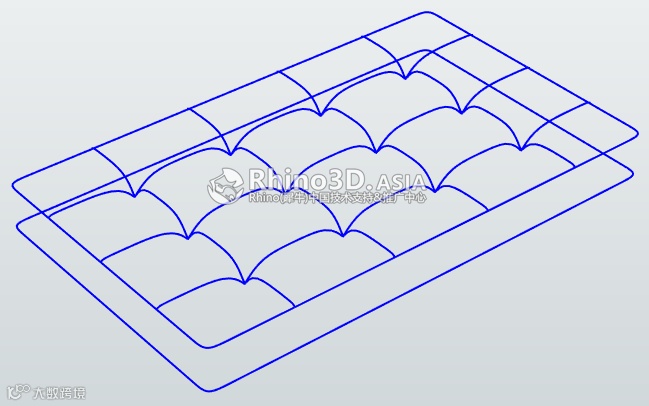

3.3 利用 DupEdge 提取出靠垫顶部缝合线，全部缝合线提取完成，见下图：

3.4 利用以上曲线，使用 Pipe 指令生成管子，完成缝合线制作。

软垫钮扣及椅子的余下的部件的建模都很简单，在此略去
