Tips | 应答如牛第9期：手环外形建模

近期在论坛中看到一篇求助帖，是关于一款手环的外观造型：

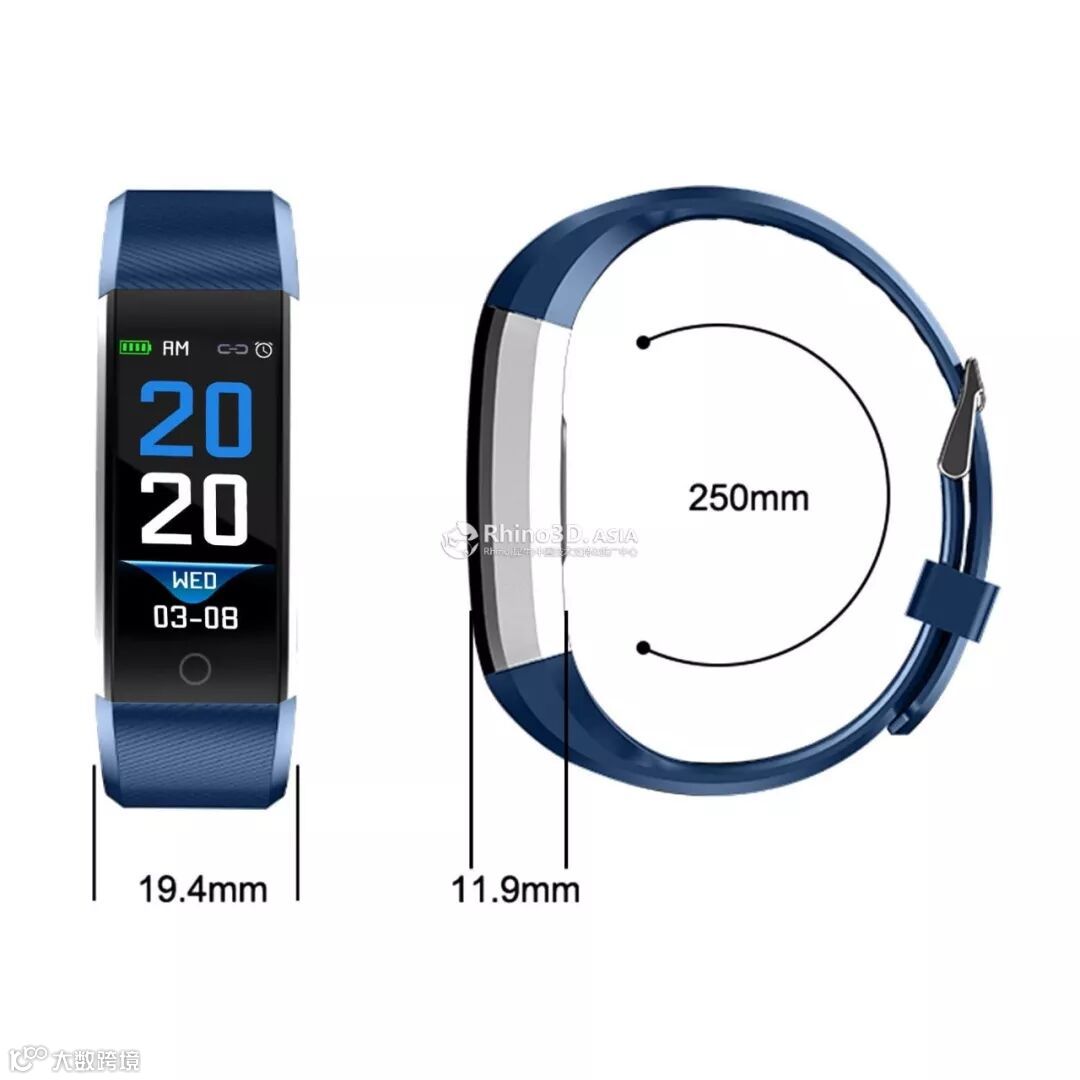

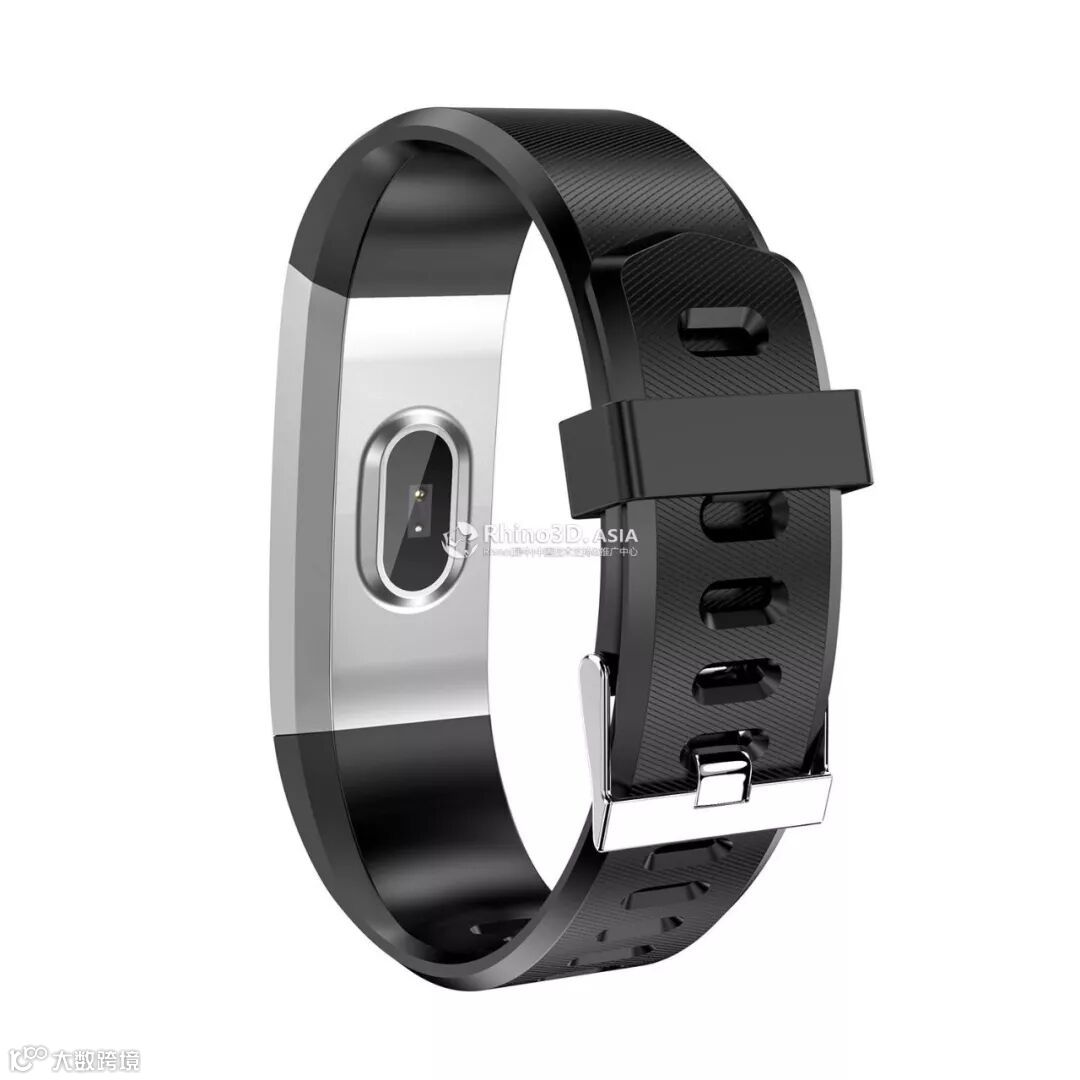

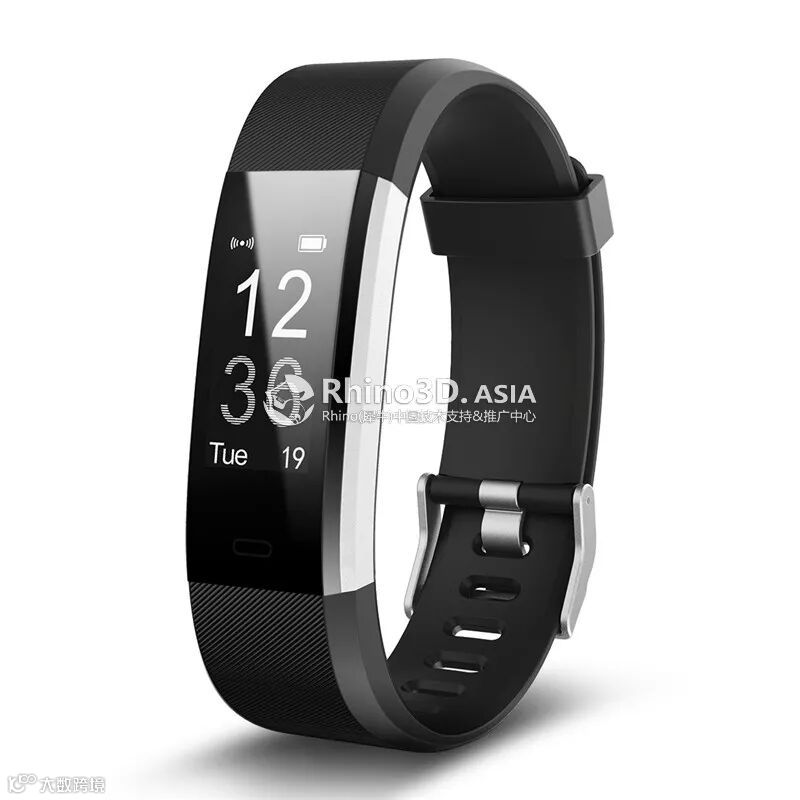

帖子中附带了3张参考图：

比较遗憾的是这位用户并没有把自己尝试的结果一并发出来，因此我并不知道他是否有Rhino基础，或者不好意思贴出自己尝试的结果... ...

这里还是提醒（碎碎念）在论坛发问的朋友，如果是建模求助问题，请将你做到某个环节的结果截图一并贴出或者上传源文件。这样其他牛友才愿意帮你解答，因为这是你经过尝试后才发问的。没有什么不好意思。软件的学习都是循序渐进，熟能生巧的过程。

好了不说废话了，这个造型比较简单，我快速分享2种不同的建模思路给初学者参考：

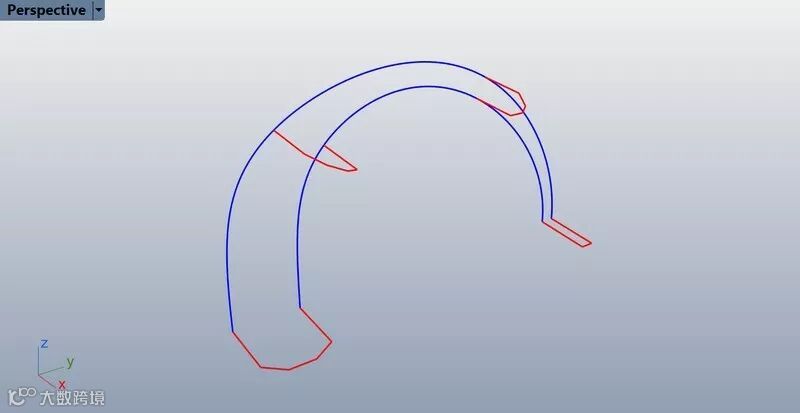

方法1. 双轨扫掠出大型 + 调整曲面控制点

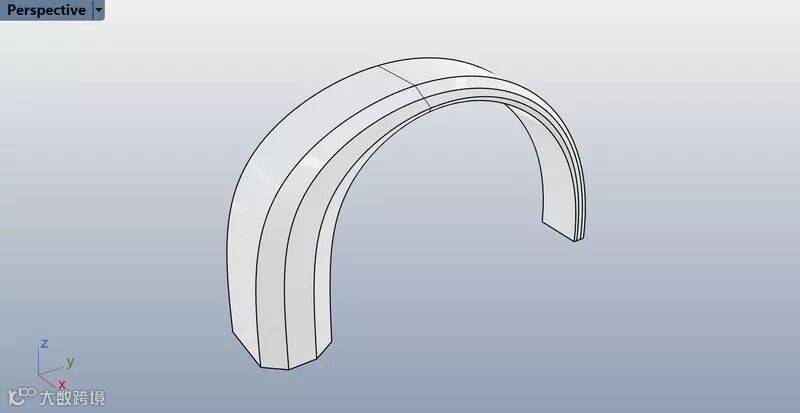

大概思路：先把这个造型当成完全对称的，用双轨扫掠做一个1/4大形状，然后细调。

尽管调点只是简单的移动操作，但是不结合连续性来调点，是无法得到满意的效果的。因此这个方法适合有一定调点经验的牛友。

方法2. 绘制断面曲线 + 放样生成曲面

大概思路：利用现有的工具快速生成放样用的断面线。

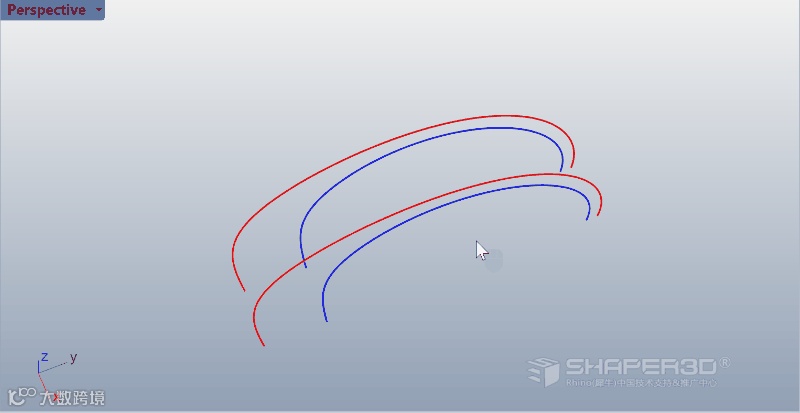

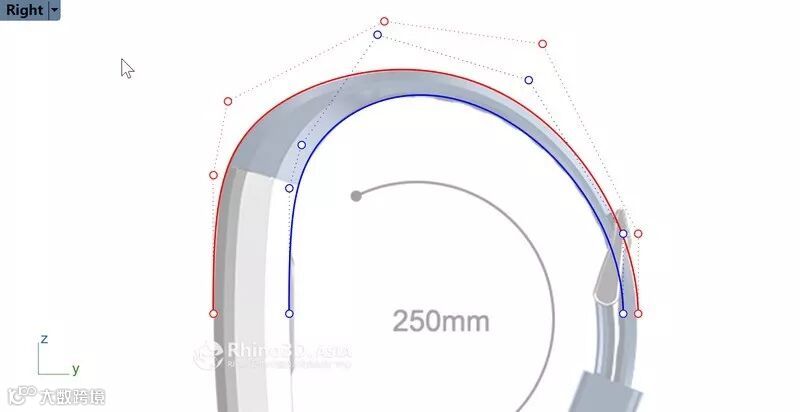

1.绘制侧面最外轮廓线；

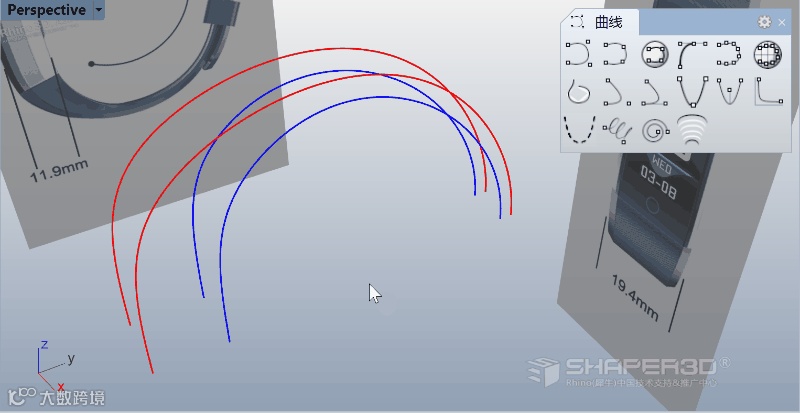

2.根据前视图的参考图片水平复制上一步中的两条轮廓线；

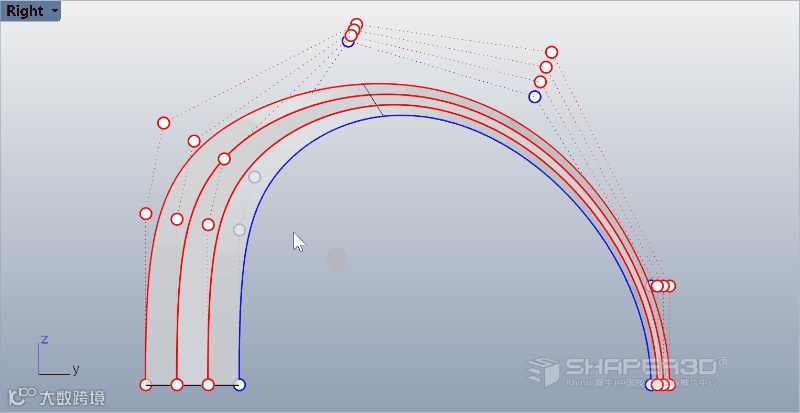

3.调整轮廓线的形状（一般的手环都是表带处较窄）；

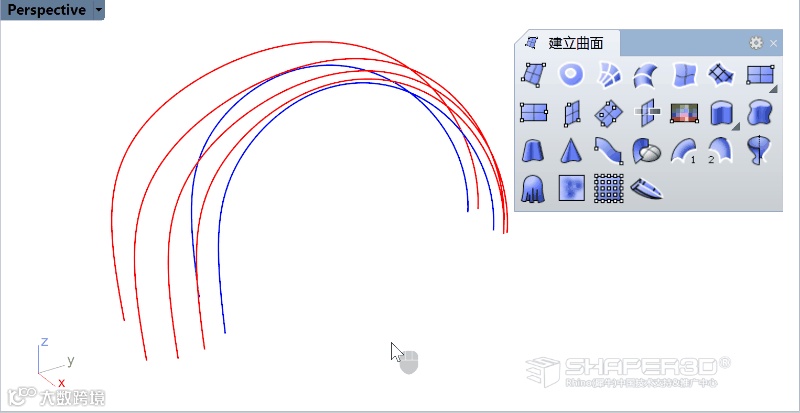

4.因为这个手环侧面有一些斜切的造型，因此可以使用均分曲线工具（指令: TweenCurves）生成2条均分线，并且调整它们的位置与形状；

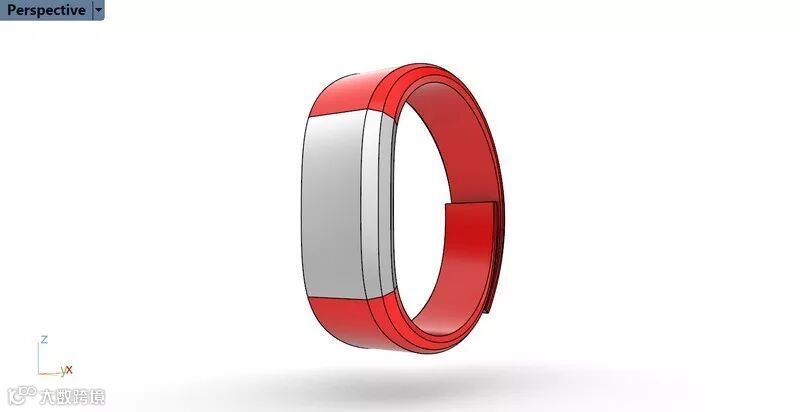

5.使用放样工具（指令: Loft）造型样式选择“平直区段”，生成曲面。

制作过程中可以结合建构历史，通过调整这些曲线的形状来改变整个造型。

后面的镜像等操作都比较简单，就不做示范了。

“条条大路通罗马”，方法是没有好坏的，只有适合与否。建模时多尝试几种方法，慢慢积累建模经验，虽成为不了“看一眼就知道怎么建模”的绝世高手，但是至少能规划出合理的建模流程来。
