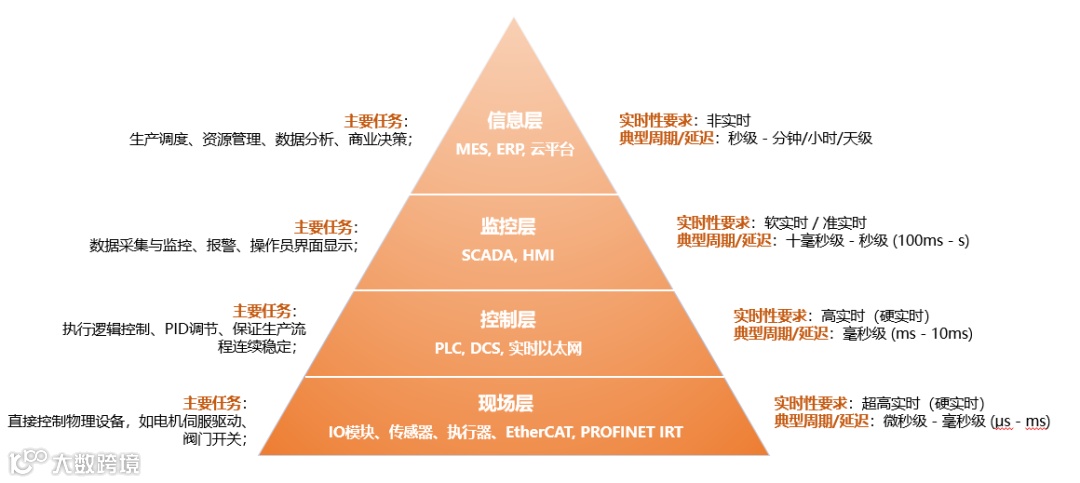

工业实时性的分级（金字塔模型）
工业自动化系统通常被描述为一个金字塔结构，不同层级对实时性的要求也不同。越往下，对时间的要求就越严苛，仿佛从“从容不迫”步入“微秒生死”。
举例说明：
在一个机器人装配单元中：
◉ 现场层（一线特种兵）：
🔷 角色：机器人的“神经末梢”和“肌肉”
🔷 任务：传感器像“感觉神经”般采集数据（如位置、温度），执行器像“运动神经”般驱动设备（如伺服电机精准旋转），机器人的每个关节的伺服驱动器与控制器之间通过EtherCAT通信，要求延迟低于1毫秒，以确保运动轨迹精准。
🔷 实时性：超高实时 (硬实时)。要求微秒级的极致速度。这里的通信延迟和抖动必须极小，是实时性要求最高的地方，直接决定了控制的精准度。
◉ 控制层(指挥中心)：
🔷 角色：机器人的“身体”
🔷 任务：通过PLC/DCS执行逻辑控制、顺序控制，精确地指挥所有设备（如电机）的节奏，处理传感器信号（如零件到位），指挥机器人动作，循环周期通常在5-20毫秒。
🔷 实时性：高实时 (硬实时)。必须在毫秒级内响应，任何节奏错乱（延迟）都可能导致生产中断或产品报废。
◉ 监控层(视觉中枢)：
🔷 角色：机器人的“眼睛”和“仪表盘”
🔷 任务：SCADA系统在上位机显示机器人的状态、产量、报警信息，将下层的数据以图形化方式（HMI）展现给操作员，进行报警管理、记录历史数据，实现“看得见”的管控，更新延迟在几百毫秒是可以接受的。
🔷 实时性：软实时/准实时。偶尔的延迟（如画面刷新慢一点）可以容忍，不影响设备实际运行，但会影响监控体验。
◉ 信息层 (决策中心)：
🔷 角色：机器人的“大脑”
🔷 任务：MES系统接收SCADA上报的产量数据，用于生成班次报表，延迟几秒甚至几分钟都无关紧要；
🔷 实时性：非实时。处理的是历史数据和宏观趋势，延迟几秒、几分钟甚至几天都可以接受，关键在于数据的洞察力。
金字塔的黏合剂：支撑各级实时性的关键技术
这座金字塔之所以能层层协同，稳如泰山，离不开一系列关键技术的强力支撑。它们就像是金字塔的“黏合剂”和“神经脉络”。
◉ 物联网平台 & 云边协同（信息层/监控层）
🔷 技术作用：物联网平台是工厂的“数据中枢”，它海纳百川，汇聚来自下层的大量数据。结合云边协同技术，它实现了任务的精准分工：
云计算负责宏观、非实时的海量数据分析和模型训练；边缘计算则负责在靠近设备的地方处理实时性要求更高的本地业务，第一时间做出反应，同时将精简后的数据上传至云。
🔷 通俗理解：云是公司的“总部大脑”，进行长远战略规划；边缘服务器是“区域分公司”，负责现场紧急决策和预处理。二者协同，确保数据既能“高瞻远瞩”，也能“就地解决”。
◉ OPC UA统一架构（监控层/控制层）
🔷 技术作用：在传统工厂，不同品牌的设备说着不同的“方言”，造成信息孤岛。OPC UA 就像是一门标准的“普通话”和“通用数据快递员”。它让从传感器到云端的各类数据和信息模型能够安全、可靠、跨平台地互通。
🔷 通俗理解：OPC UA解决了“鸡同鸭讲”的问题。无论设备来自哪个国家、哪个品牌，只要支持OPC UA，就能无障碍沟通，让数据在监控层和控制层之间顺畅流转。
◉ 工业实时以太网（控制层/现场层）
🔷 技术作用：这是金字塔底座的“高速公路网络”。普通以太网就像普通公路，可能会堵车，到达时间不确定。而PROFINET IRT、EtherCAT 等工业实时以太网，则是设置了“专属超车道”和“精准时刻表”的高速路，能保证关键数据包像高铁一样准点到达，实现微秒级的确定性通信。
🔷 通俗理解：给网络交通立规矩，确保控制指令和传感器数据这些“VIP车辆”一路畅通，永不晚点。
◉ 时间敏感网络（TSN）（全场域升级）
🔷 技术作用：TSN 是下一代工业网络的“终极解决方案”。它旨在将传统的、尽力而为的以太网，升级成一个能同时承载实时控制数据、视频监控、语音通讯等多种流量的、完全确定性的统一网络。它相当于在高速路上部署了一套智能交通系统，能为不同类型的数据流动态分配通行权。
🔷 通俗理解：TSN的目标是“一网到底”。未来工厂可能只需要一张TSN网络，就能满足从信息层到现场层所有不同类型的通信需求，极大简化网络架构。
◉ 实时操作系统（控制层/现场层）
🔷 技术作用：这是控制设备本身的“钢铁大脑”。普通的操作系统（如电脑上的Windows）可能会“开小差”，但实时操作系统 能保证在最恶劣的负载下，任务响应时间也绝对可控。它就像是给控制器植入了一个永不分心、绝对守时的“最强大脑”。
🔷 通俗理解：普通系统是“才华横溢的艺术家”，可能偶尔卡顿；实时系统是“精准冷酷的瑞士钟表”，分秒不差。
展望：当实时性遇见未来
◉ “5G+TSN” 将实现无线领域的确定性延迟，让灵活的移动机器人（AGV）也能参与精准的同步流水线作业。
◉ “AI+实时性” 则让AI模型能在生产线上进行毫秒级的实时质检与预测性维护，从“事后诸葛亮”变为“事前预言家”。
工业实时性是工业自动化的命脉。它不是一个孤立的“快”的概念，而是一个贯穿整个控制回路、具有严格确定性、高可靠性、并呈现分级特点的系统工程属性。它的实现依赖于专用的网络协议、操作系统和硬件，旨在确保工业生产的安全、精准和高效。
简单来说，在工业领域，“在正确的时间做正确的事” 比 “尽可能快地做事” 要重要得多。
