Rhino.Inside®.Revit 入门指引（中文版）

作者：Jessesn

Rhino.Inside® 是随同 Rhino 7 开发的一个开源项目，目的是为了让 Rhino 与 Grasshopper 能在类似 Revit、AutoCAD 等其他 64 位程序内无缝运行。它不仅能完美地进行数据转化，还能为其他程序增加曲面造型与参数化设计的能力, 包括：

• 可以在其他程序以内置插件的方式启动 Rhino 或 Grasshopper；

• 其他程序中直接利用 Rhino 或 Grasshopper 建模；

• 可以在 Grasshopper 与 Rhino 插件中调用其他的应用程序接口；

• 可以在其他程序的插件中调用 Rhino 的应用接口；

• 在其他程序中利用 Rhino 与 Grasshopper 来创建原生几何物件；

RIR(Rhino.Inside.Revit) 是这些项目中最典型的一个案例，利用 RIR 可以把 Rhino 7 完全内置于 Revit 中，Revit 用户可以象使用其他的一些附加模块一样来使用 Rhino 7，当然也包括 Grasshopper 与 RhinoPython.

1. 下载 Rhino 7 与 Rhino.Inside.Revit

2.安装 Rhino 7.

• 确定有完整地安装 Rhino 7 且未出现错误；


• Rhino 7 安装完成后可以正常运行且未出现任何授权相关的错误；


3.确定您有已经可以正常运行的 Autodesk Revit®，支持的版本包括 Revit 2018 - 2021.

4.安装 Rhino.Inside.Revit, 根据安装指引完成所有的安装操作即可。

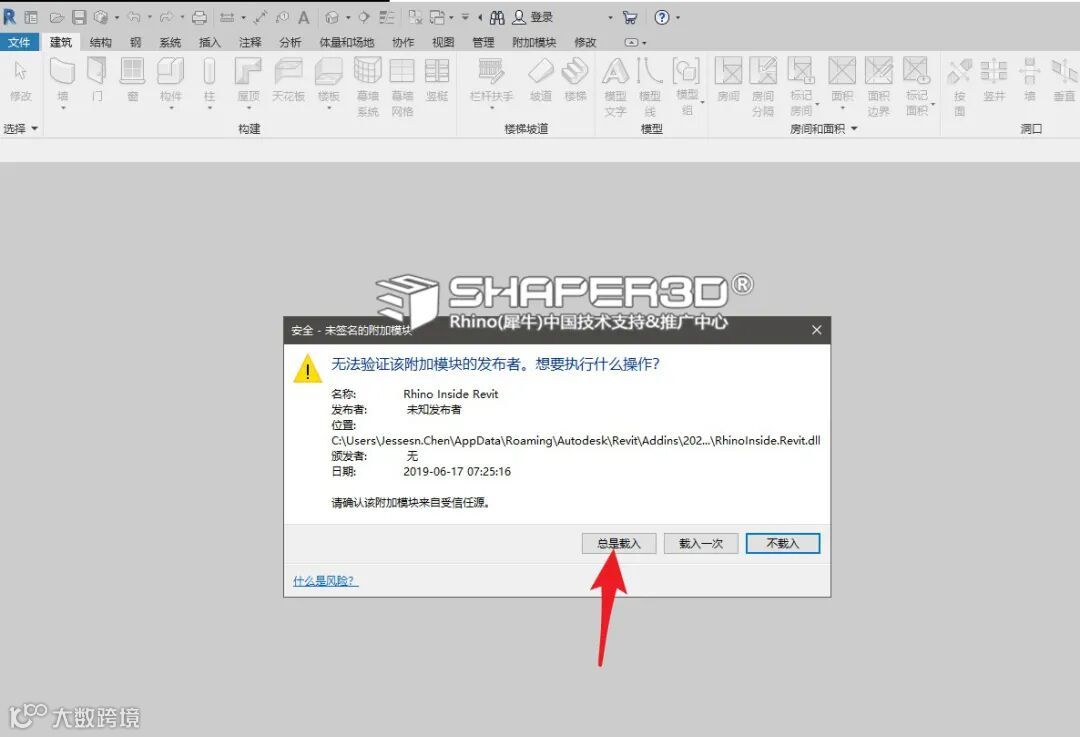

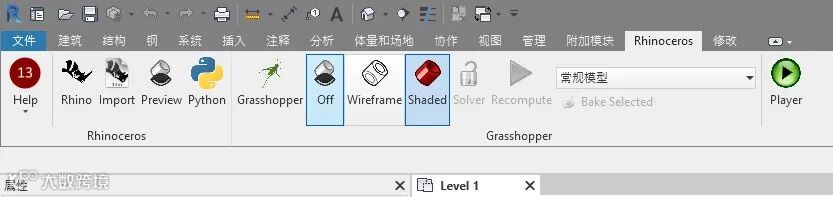

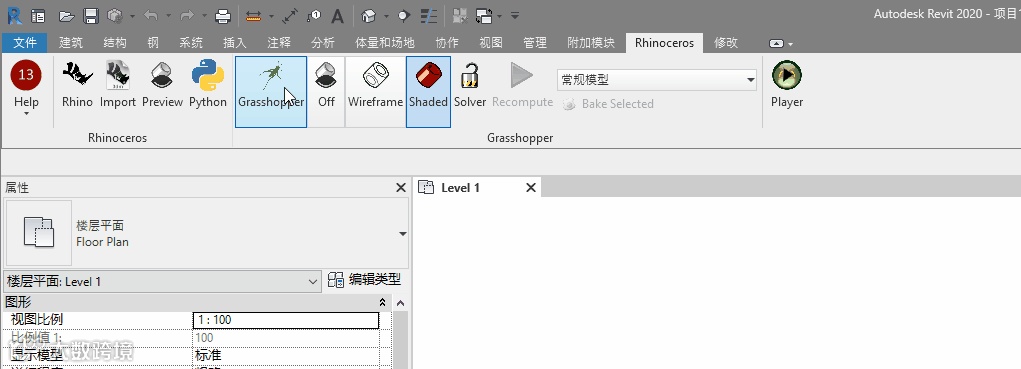

3. 点击 Rhino 图标开始加载 Rhino.Inside.Revit，这时 Revit 在后台将 Rhino 7 加载至其内存且会验证 Rhino 7 授权的有效性。加载过程中 Rhino 相关的工具列将会在 Revit 中显示，如下图所示:

先教大家如何在 Rhino 中简单定义一个脚本，用来提取 Revit 中的几何物件。Grasshopper 是迄今为止 RIR 中最棒的附加模块，Revit 用户可以利用它来极大地提升项目设计效率。

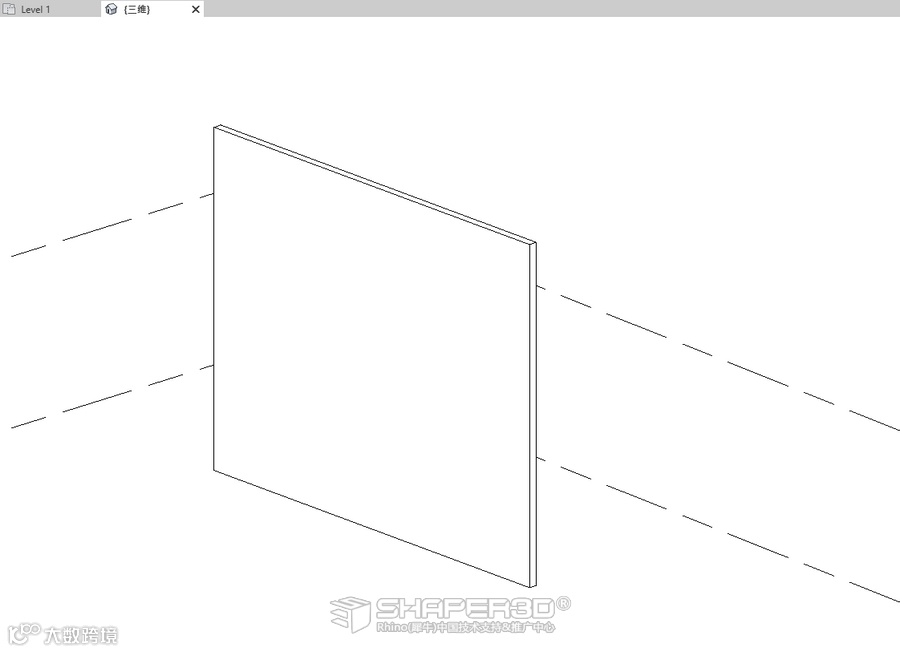

1. 首先在 Revit 中建立一个简单的单一墙体。

2. 点击 Grasshopper 图标，从 Params > Revit 面板中增加 Graphical Element 参数，如下图所示。

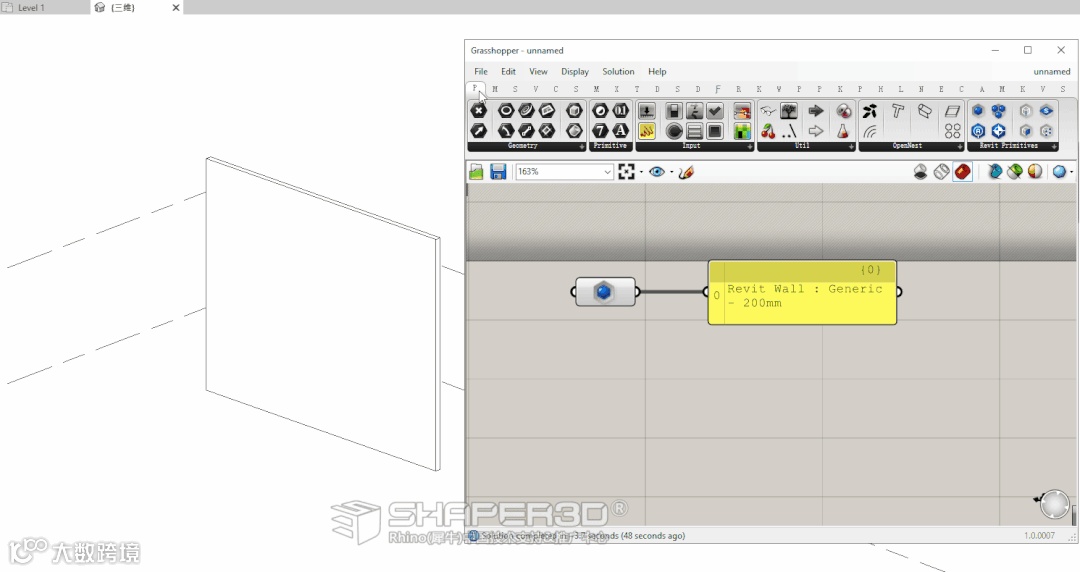

3. 使用 Graphical Element 将前面在 Revit 中建立的墙体载入 Grasshopper 中，可以再接入一个 Panel 运输器查看结果。

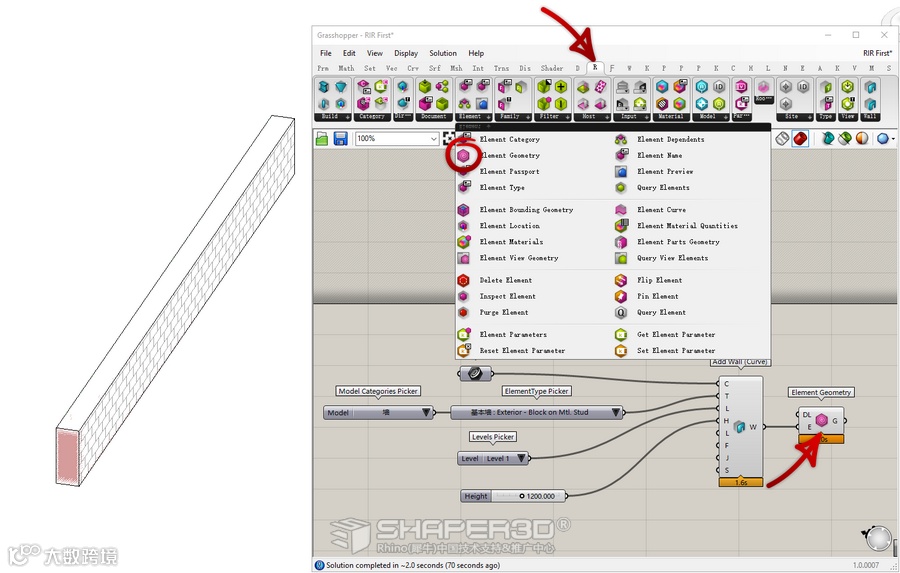

4. 找到 Revit工具组>Element>Element Geometry，与前面的 Graphical Element 连接。这样就可以把 Revit 的墙体转换为 Brep （方便其他非 Revit 组件识别这个几何物件），进而可以在 Grasshopper 中做更多的操作。

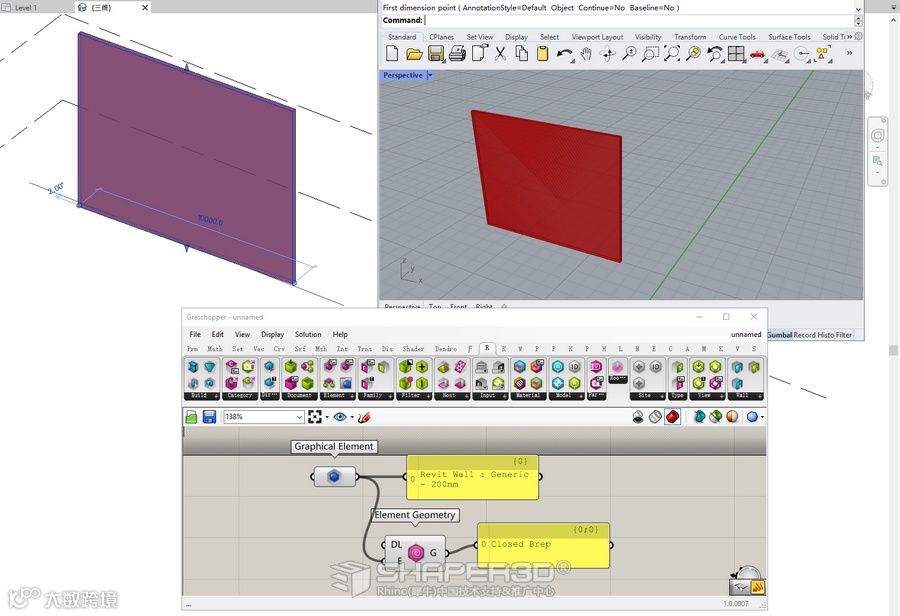

和其他的 Grasshopper 几何运算器一样，最终输出的几何物件会同时显示在 Rhino 与 Revit 的视窗中，如下图所示.

现在您会发现在 Revit 中使用 Grasshopper 是如此的方便、简单，简直就象 Grasshopper 原生于Revit 一样，不仅仅可以使用 Revit 工具组中的运算器，还可以使用 Grasshopper 中的脚本运算器 （Python 与 C#）来访问 Rhino 或是 Revit 的 API， 而且还可以根据你的设计或项目需要在 Grasshopper 中自定义符合您工作流程的运算器。

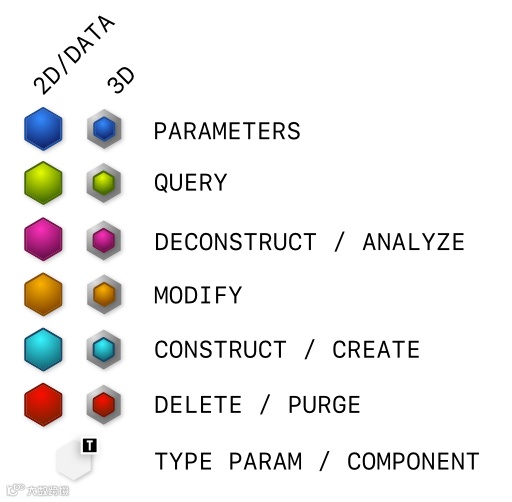

前面示范如何利用 Grasshopper 中的 Revit 组件来转换 Revit 几何对象为 Rhino 几何物件，Grasshopper 中还内置了很多专门为 Revit 定制的运算器，下面将示范如何利用这些运算器来创建 Revit 构件。

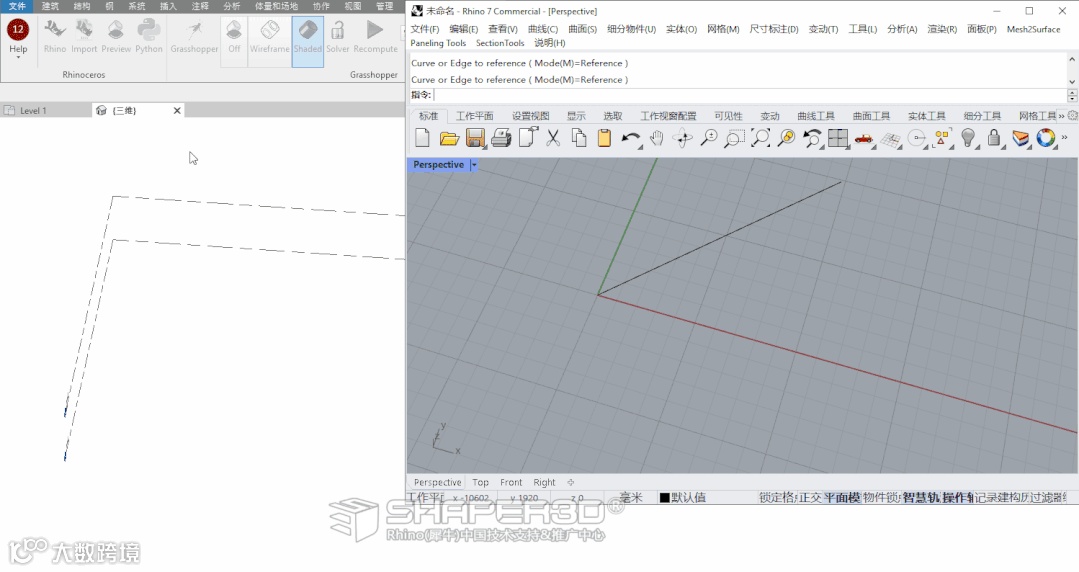

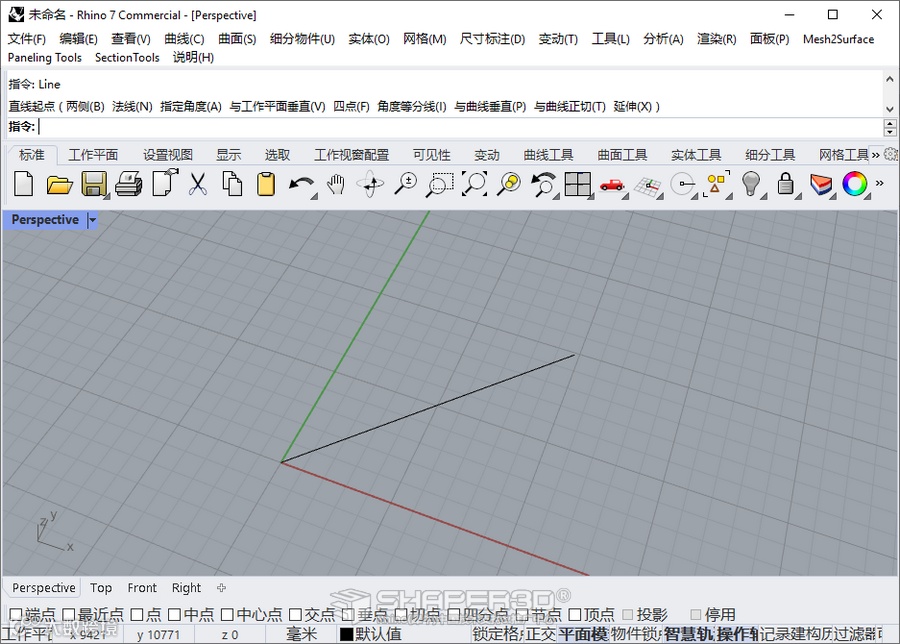

1. 首先从 Revit 中打开 Rhino，并绘制一条直线。

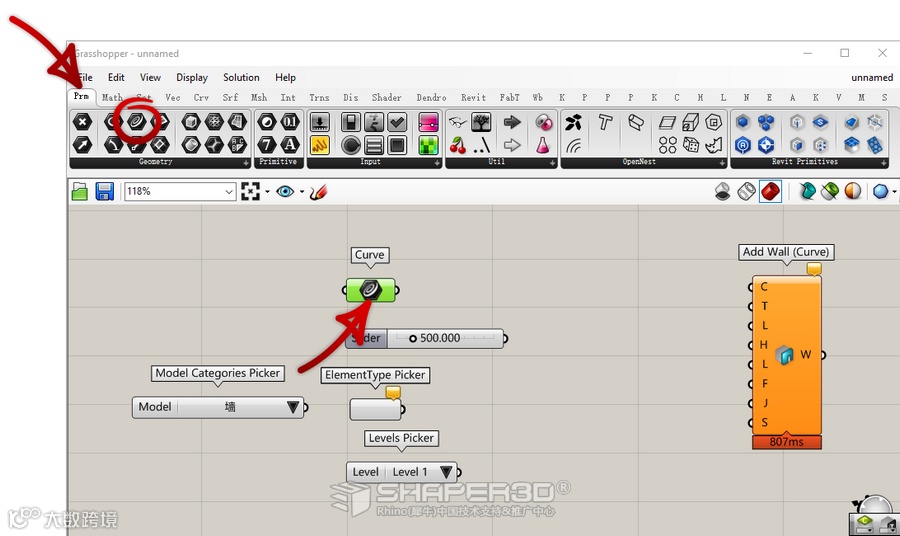

2. 从 Revit 中打开 Grasshopper，使用 Curve 运算器将前面的直线载入 Grasshopper.

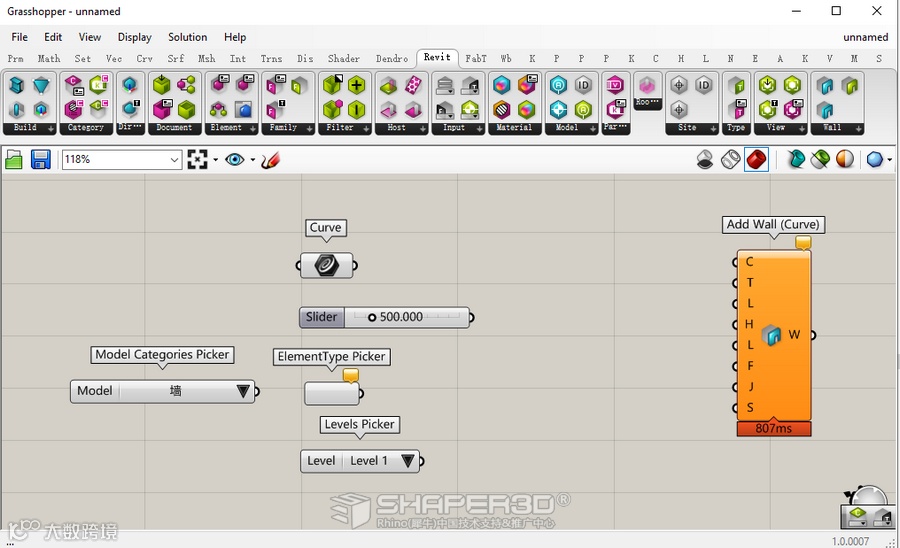

3. 请准备好下面这些运算器。

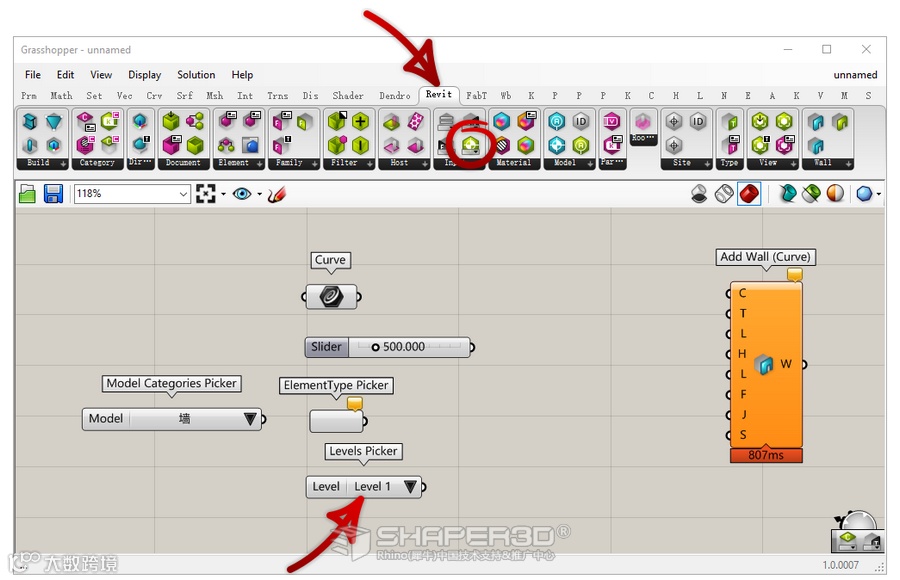

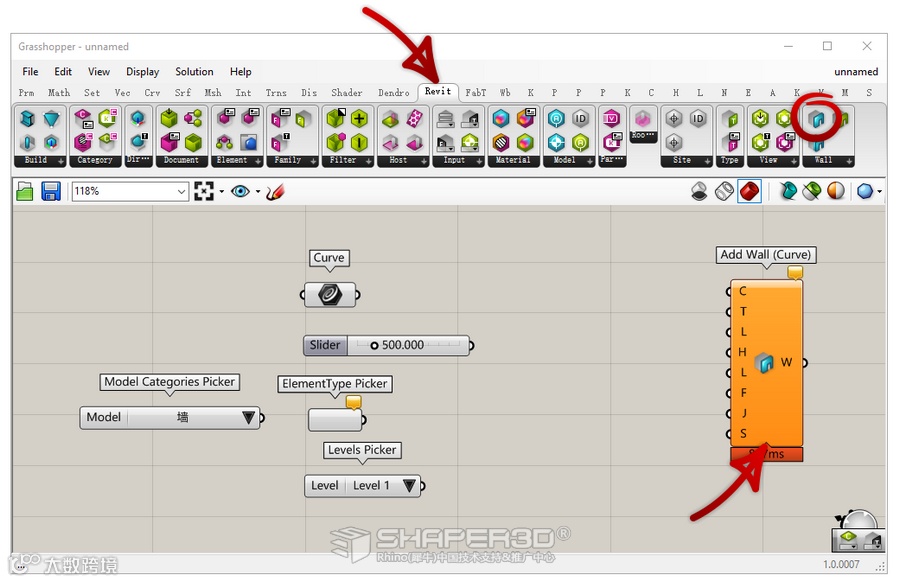

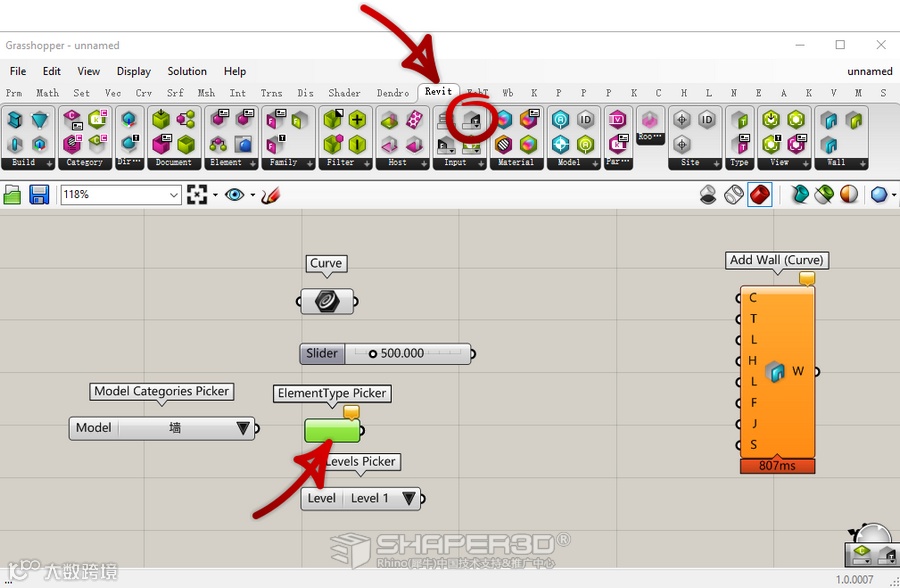

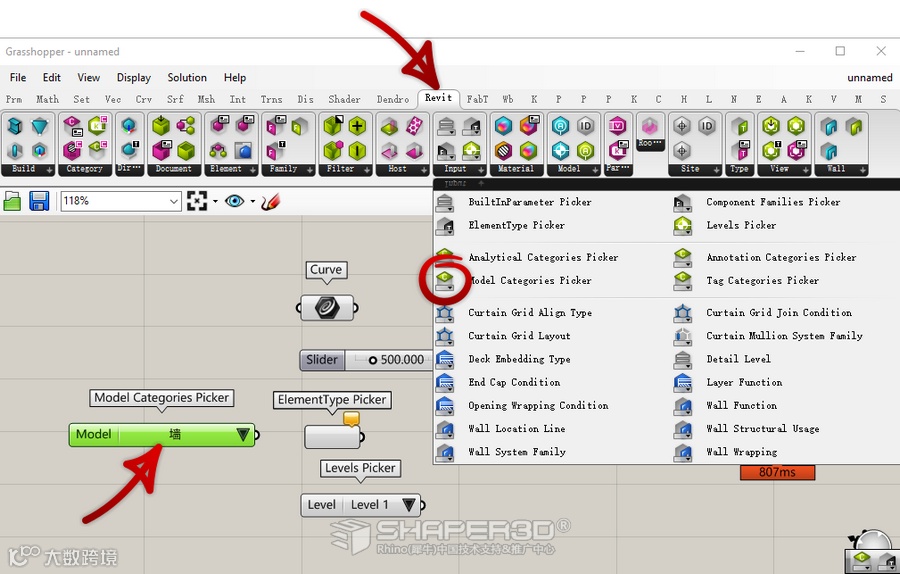

您可以分别从这些位置找到这些运算器，如下图所示。

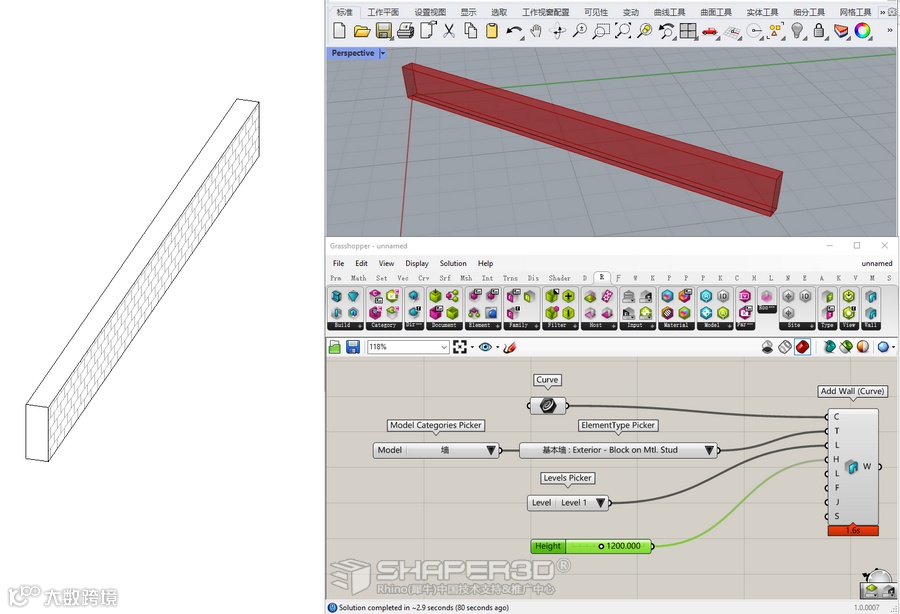

4.把这些运输连接起来即可，如下图所示，同时您会发现 Rhino 7 与 Revit 的视窗会同时出现。

对于 Grasshopper 这样的图形化编程工具来说，其最大特色就是动态交互，RIR 将这一特色完全带入 Revit 运行环境中，这样可以让建筑师、工程师更加有效的探索设计空间并找到更多新颖的解决方案。

打开我们前面做的小练习，您现在可以动态调整一些参数，如下图所示。

Rhino.Inside.Revit 是让 Rhino 在 Revit 内部运行，因而 Rhino 和 Grasshopper 的插件也都可以访问 Revit API。因此 Python 的脚本可以同时使用 Rhino API、Grasshopper API 与 Revit API，进而会让 Rhino 与 Grasshopper 中的 Python 脚本功能成倍提高。除了这些 API 之外，Rhino.Inside.Revit 的附加模块还提供了很多额外的功能，主要用于将 Rhino/Grasshopper 的数据离线转换为 Revit, 或是将 Revit 的数据转换为 Rhino/Grasshopper.

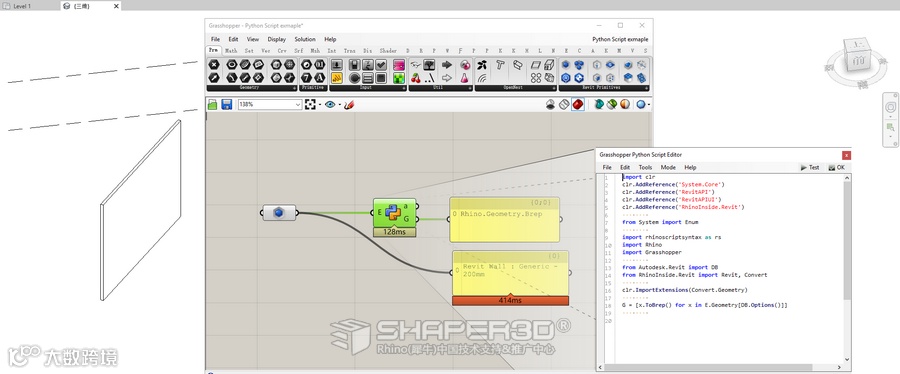

来看看下面这个 Python 脚本范例， 它会把前面提到的所有 API 的符号导入脚本。

如果要使用上面这个脚本范例，我们还需要还需要增加下面这行代码：

使用 Revit API 【.Geometry[DB.Options()])】来读取输入的 Revit 构件 E， 然后经由 RIR API 提供的功能程序将 Revit 的几何物件转换为 Rhino【Convert.ToRhon()】，最后由 Grasshopper 输出 Rhino几何物件。

Rhino.Inside.Revit 是作为 Revit 的一个附加模块在 Revit 内部运行，它和众多其他 Revit 的附加模块一样，首次加载会需要一些时间来运行，它需要把整个 Rhino 与 Grasshopper 加载至 Revit 内部。

RIR 目前目前处于 Beta 阶段，可能会存在一些我们未曾发现的错误，如果发现请来信告诉我们。

文件下载：本文中用到的部分测试文件请至 Rhino 原厂微信公众号 [ Rhino3D ] 中回复 RIR01 即可下载。

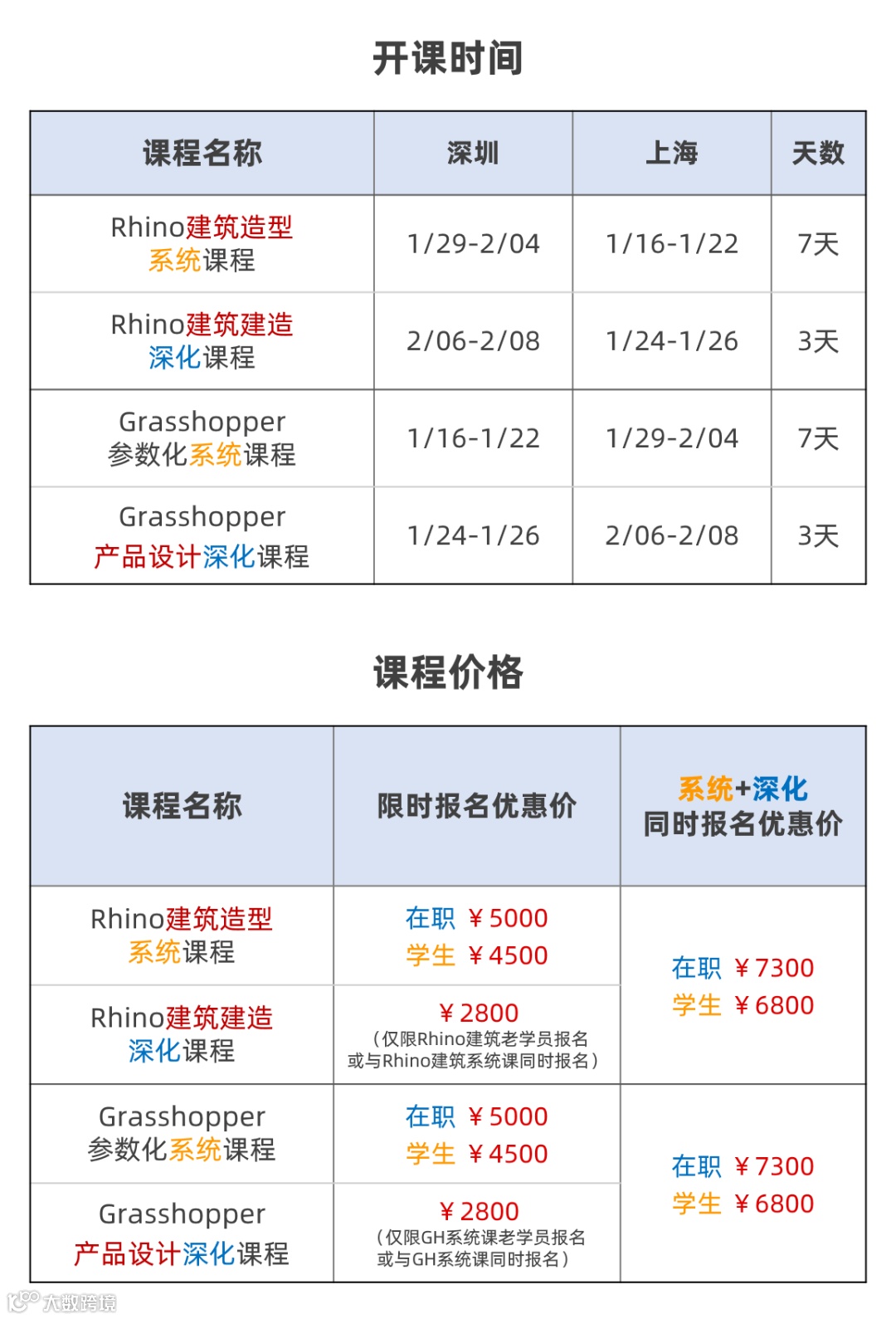

上海 深圳1月开课
