Rhino 8 更新介绍：
ShrinkWrap 收缩包裹建模
Rhino 8 已经在近期正式发布，Rhino 8 中新增了许多实用的新功能，公众号将会分几次推送这些新功能介绍。本次更新的内容为：Rhino 8 新功能介绍 - ShrinkWrap 收缩包裹建模。其它相关内容请阅读：
1.背景

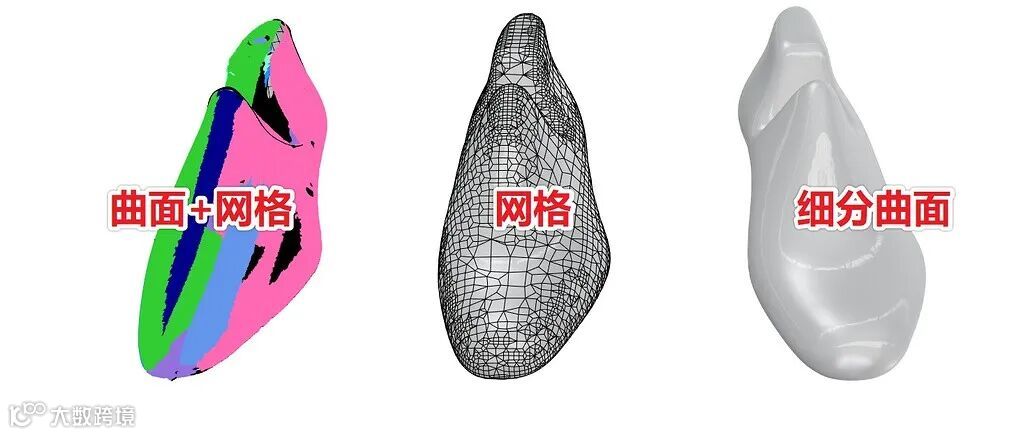

3D 打印对于模型的水密是一个基本要求，对于建模不熟练的用户来说这是一个挑战，特别是一些形状上稍复杂一些的造型，例如鞋业设计中的鞋楦模型，通常都是基于手工制造，然后扫描数据后进行逆向，不同的大小都需要对逆向数据进行反复调整，在调整过程中用户会用到“各种手段”，可能这个模型“结构”的复杂程度超出你的想象。例如下图左侧中被调整后的鞋楦模型，它由多个网格与曲面构成，利用 ShrinkWrap 就可以快速建立网格，进而经由 QuadRemesh 指令建立非常顺滑的细分曲面。
2.使用方法

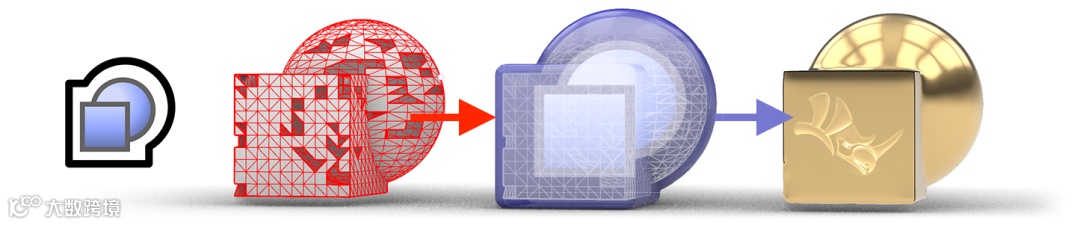

ShrinkWrap 可以基于开放或封闭网格、NURBS 几何体、SubD 和点云来创建封闭的网格，非常适合创建用于 3D 打印的模型处理。
ShrinkWrap 还可以：
将独立实体网格快速处理为一个单一网格；
将非流行边缘的网格处理为一个有效网格；
将一组内部交错、自交结构的网格处理为一个有效网格；
对网格对象进行快速薄壳处理；

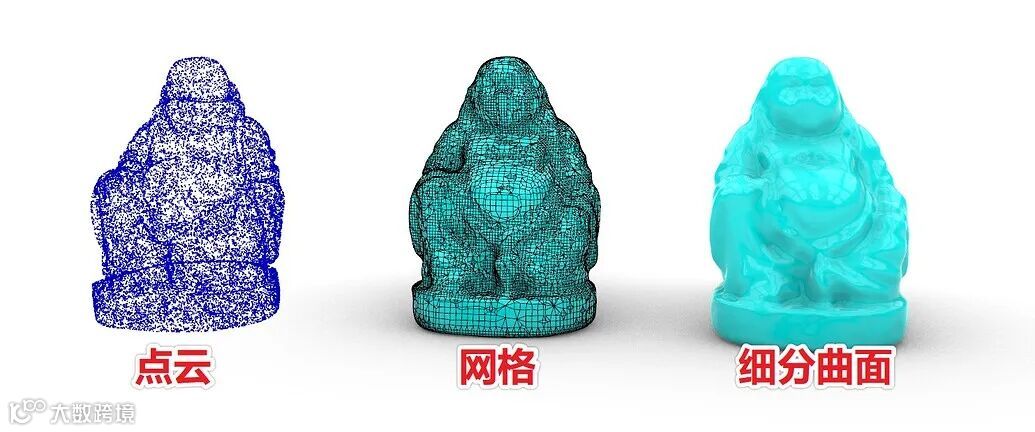

将点云处理为一个单一的有效网格；
破损、无效的网格、难以修复的几何物件快速处理为一个有效的网格。
详细使用方法请观看下面的视频教学：

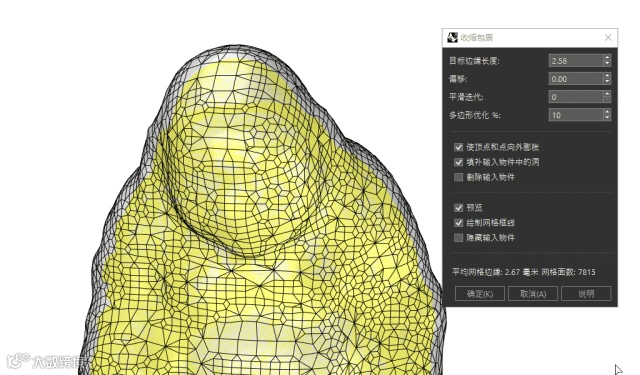

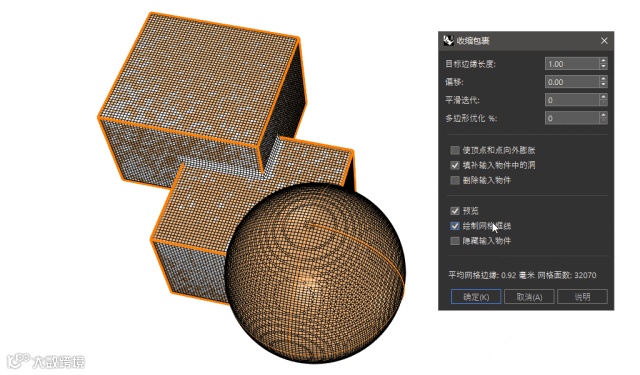

3.主要参数与选项
ShrinkWrap 指令比较简单，但相关选项作用有所不同。
3.1
目标边缘长度
●
此选项用来控制最终网格边线的理想长度，通常勾选 预览 选项时，会计算输出网格的平均长度值。
3.2
偏移
●
生成的网格通常都会比输入对象大，可以使用这个选项来进行修正，输入正值会让输出网格变大，输入负值会比原来模型小。
3.3
平滑迭代
●
这个参数用来控制输出网格的顺滑程度，输入0是不起作用，值越大越顺滑、模型也会收缩得更加剧烈且网格面数量也会减少，这个参数没有上限。
3.4
多边形优化
●
这个选项用来优化共平面的网格数量，参数 >0 开始起作用，数字越大共平面的网格数量越少，但非共平面区域的网格与形状会基本维持不变。这个参数可以设置在 0% ~ 100% 之间。
3.5

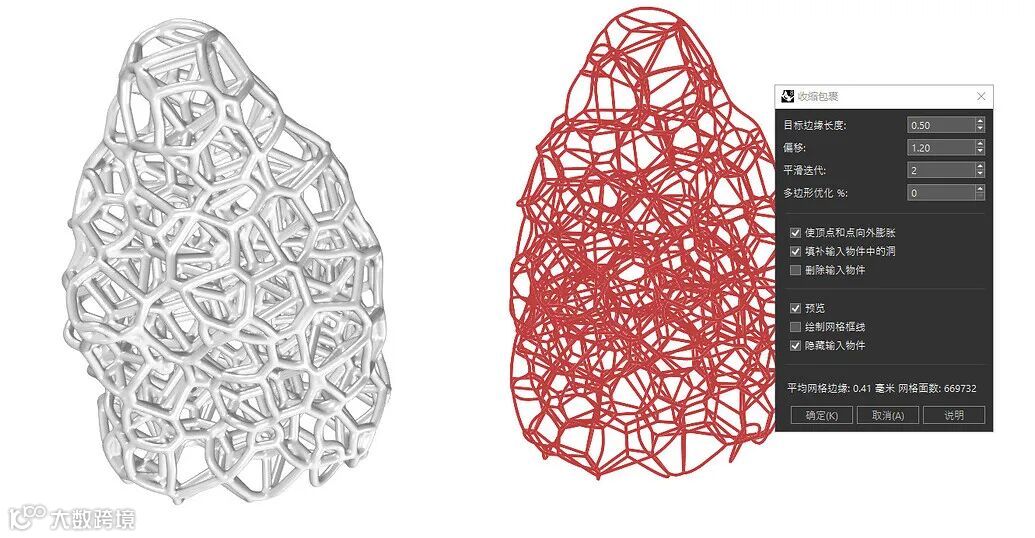

顶点与点膨胀
●
勾选这个选项，将经由输入网格顶点、点与点云来构造输出网格：
如果输入物件中含有 NURBS 与 SubD 物件，将使用这些物件的渲染网格顶点；
输入物件中存在点、点云时，这个选项默认开启，其他情况默认关闭；
通常输出的网格都会比输入物件大，可以输入负数的偏移值来进行修正。
3.6

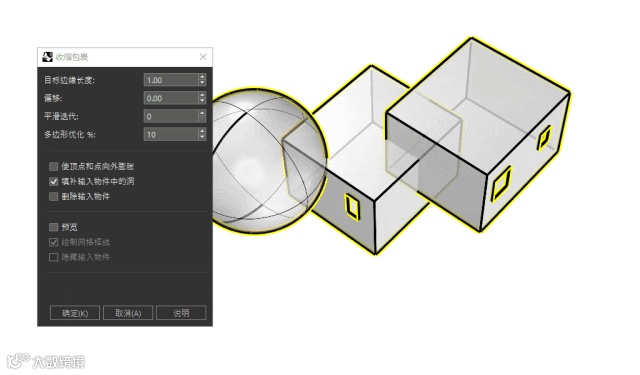

填补输入物件中的洞
●
通常都是默认开启该选项，用来自动填充输入物件之间的缝隙与缺口。
~本次分享结束~
