想必各位都有遇过在建模到某个阶段时，模型整体已经完成得不错了，但仍存在着一些小问题却不知如何处理的情况。

以下我以这个勺子模型优化小教学来演示，希望对有此需要的小伙伴带来点启发之用。

OK，先看优的勺子模型问题点（感谢坛友“无非求碗热汤喝”提供模型）：

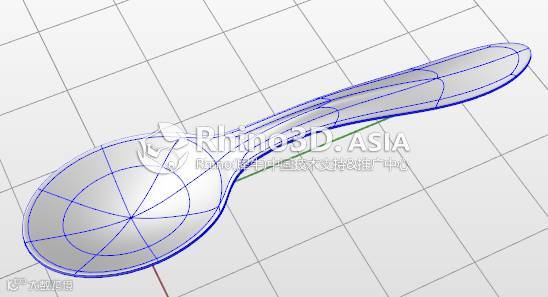

看上去做得挺顺的一个勺子模型：

再看下斑马纹，不错哟!

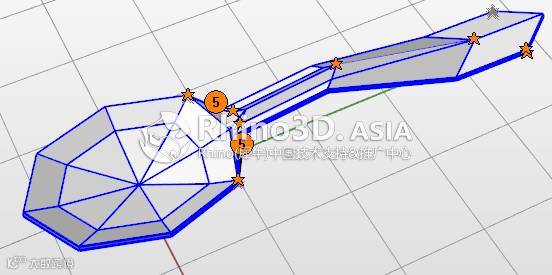

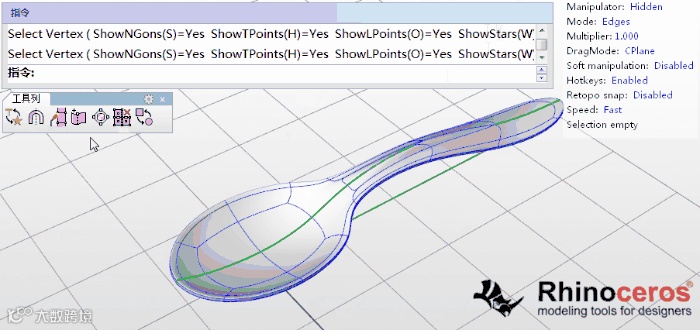

用tsLayout指令检查下，显示出以下结果：

模型上有两张5边面，那，这5边面的位置在圆滑后是光顺的，会有什么问题呢？！

下图是把TS模型转成NURBS曲面后的效果，5边面在转换后变成有较多碎面拼接的结构，这无疑增加了模型整体的结构复杂程度而且增加了运算负荷。

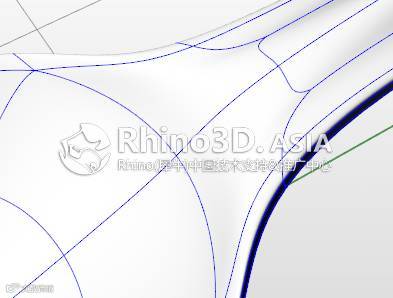

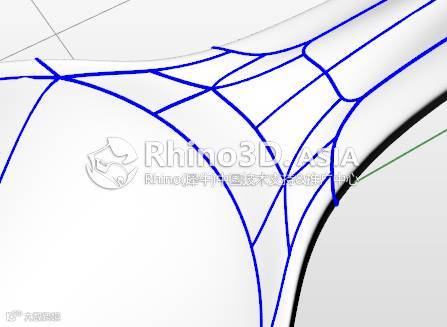

再仔细看一下这5边面，转换后在面的中央位置组成了一个星点状的分面，由此我们可以了解到，在TS中，非四边面结构（T点除外）
的面均会在面的中央处隐藏了一个或以上的星点，星点越多，运算负荷越大，模型越复杂，这就是为什么我们在TS建模过程尽可能避免非四边面结构的原因。（非四边结构指的是：3边面、5边面、N边面）

好，说了一大轮，怎对这个模型进行优化呢，我把修复过得录成两段GIF，供各位参考：

由于这两段Gif较大无法上传至微信，故每一段拆为3部分，完整gif请点击链接观看（小编注）

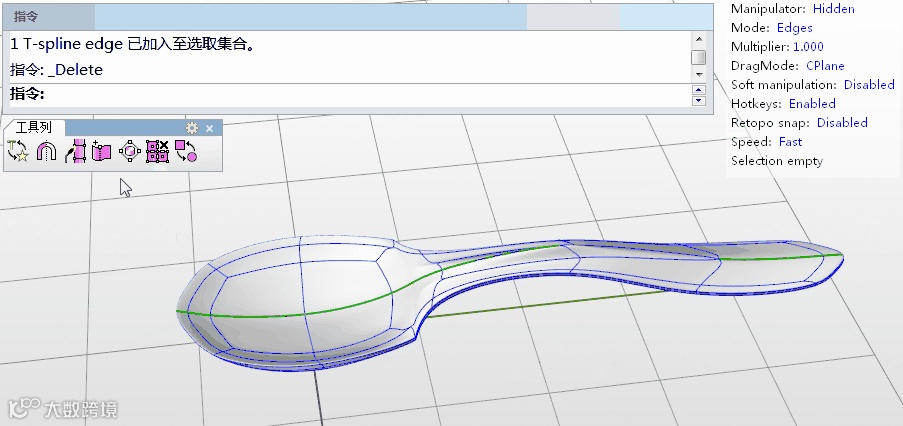

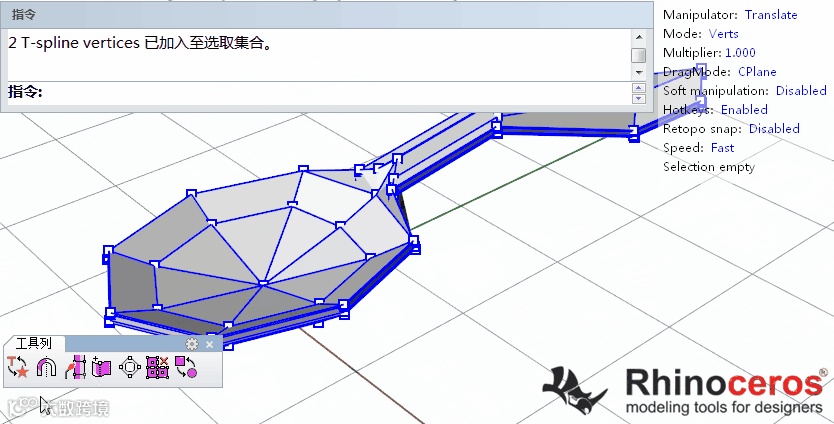

第一段：修改勺子上的聚拢点，改成四边面结构，简化面数

>>>请点击这里观看第一段动画完整版

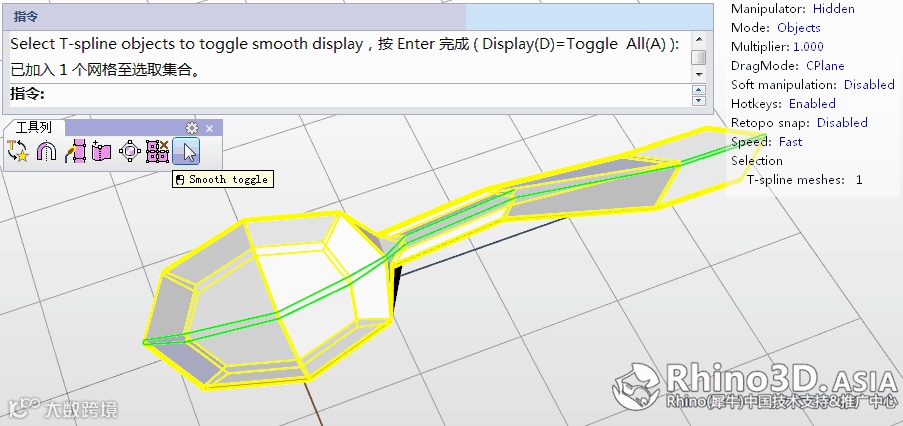

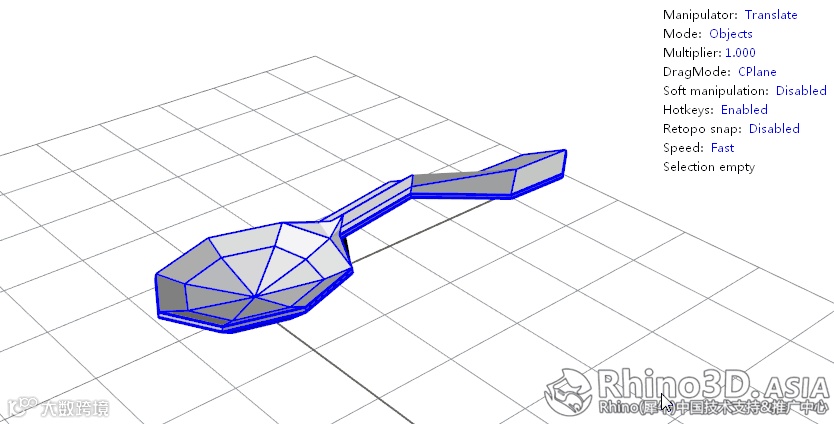

第二段：去掉5边面

>>>请点击这里观看第二段动画完整版

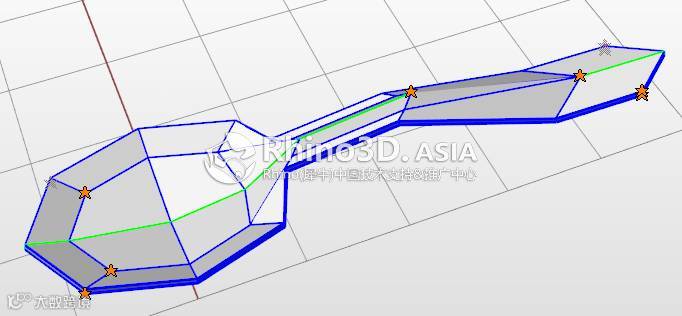

修改后的勺子模型

检查下，星点分布比原来更简洁合理，模型总面数从原来的99片降低至83片（勺子底部分面也进行相同的优化处理）

现在5边面没了，再对比一下优化前后的TS模型转成NURBS曲面面数上的分别：

（上）优化前：27片NURBS曲面组成
（下）优化后：12片NURBS曲面组成

模型在优化后的效果还是明显的，有兴趣可以动手试下。
