插件资讯│OpenNest - Rhino平台的下料排版工具

当你准备进行切割板材、且以节省材料的进行切割的时候，我想这个OpenNest插件会对你有帮助，而且它是免费的。

感谢 Petras_Vestartas 在 Food4Rhino上分享的这个小工具

安装与使用方法如下：

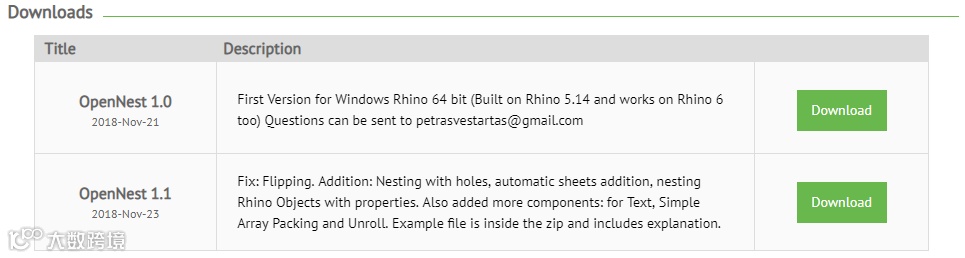

1.在food4rhino网站注册并登录，即可下载此插件

▲建议选择下载最新的版本

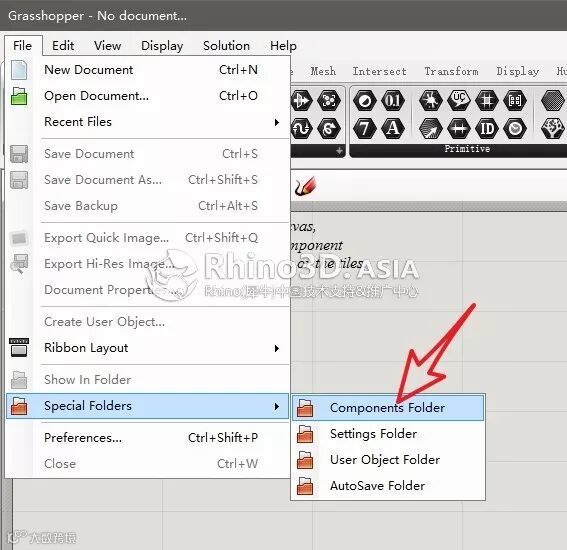

2.打开Rhino运行Grasshopper然后找到Grasshopper 菜单 File >Special Folders > Components Folder

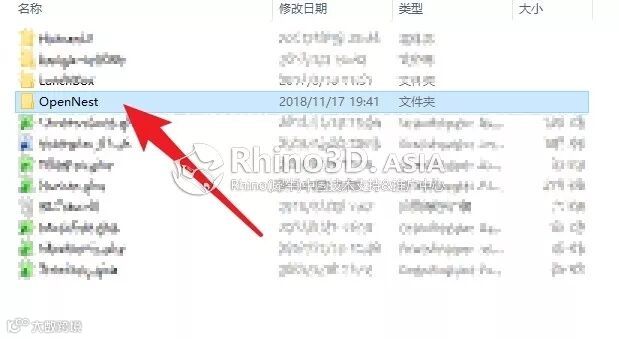

3.新建一个名为 OpenNest文件夹，然后将第一步下载到的文件，解压缩后全部拷贝到这个新建的文件夹

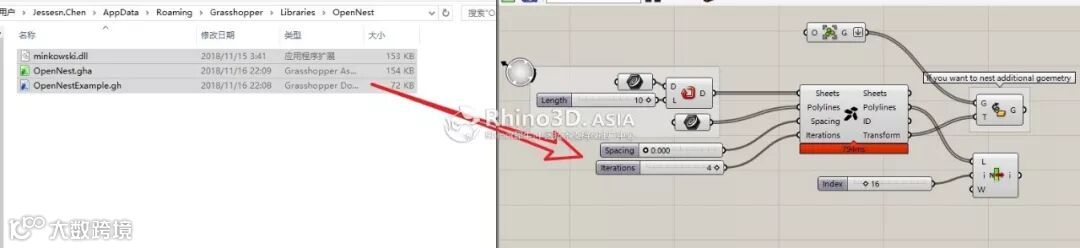

4.将刚刚拷贝的文件全部用光标拖拽至 Grasshopper 的工作区域

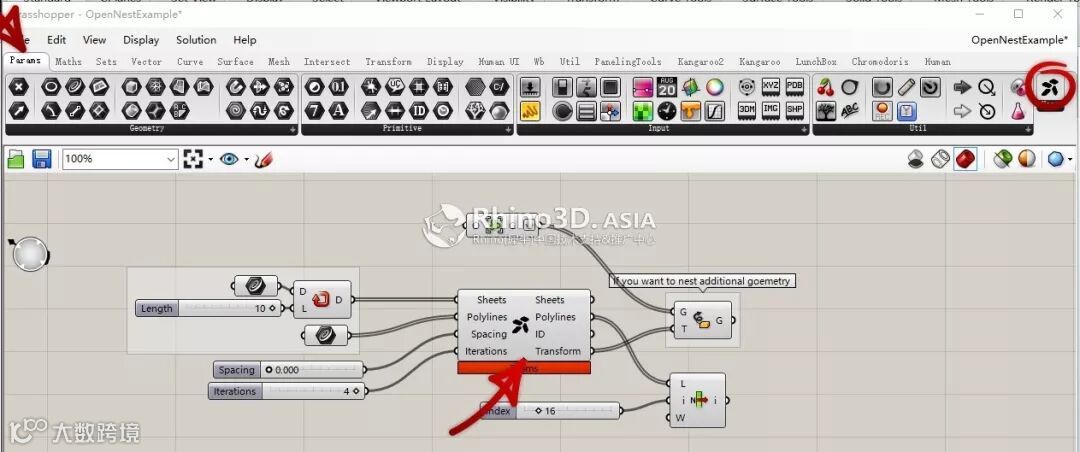

然后你就会看到看到开发者为你准备的一个范例，且在 Params 下面能找到这个 OpenNest 工具

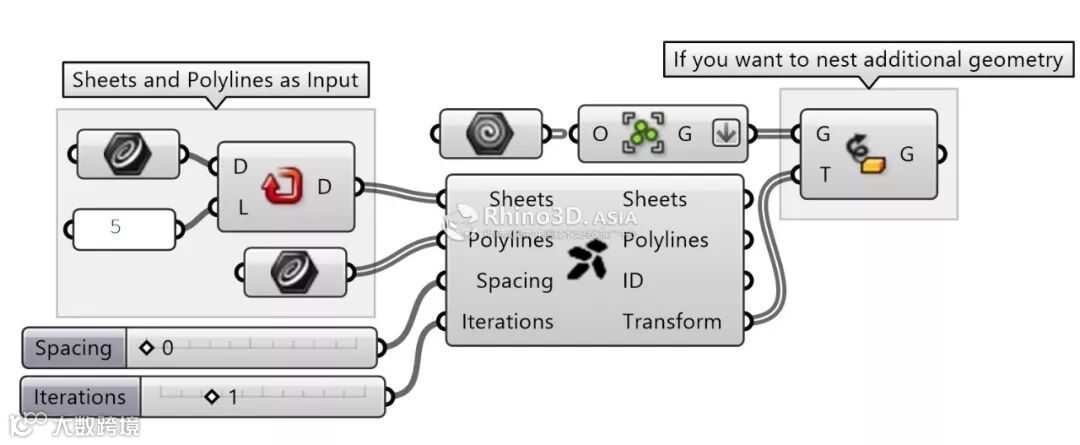

这个工具目前就是一个单独的运算器，关于其输入输出我做一个简单的说明

输入项

●Sheets - 规则原板，这里可以输入多张板材，注意当 Spacing 值得设置的比较大的时候，往往需要把 Sheets 数值设置的大一些才有足够的位置来排版，支持的数据类型是矩形。

●Polylines - 需要下料排版的所有面板的边框，支持的数据类型是曲线。

●Spacing - 排版后每一片面板之间的间距。

●Iterations - 循环数，可以通过输入不同的循环数值得到不同的排版结果。

如果你使用上的疑问，欢迎到论坛来跟帖子提出
