插件资讯│CreateQuadMesh - Rhino 6 的四边网格方案

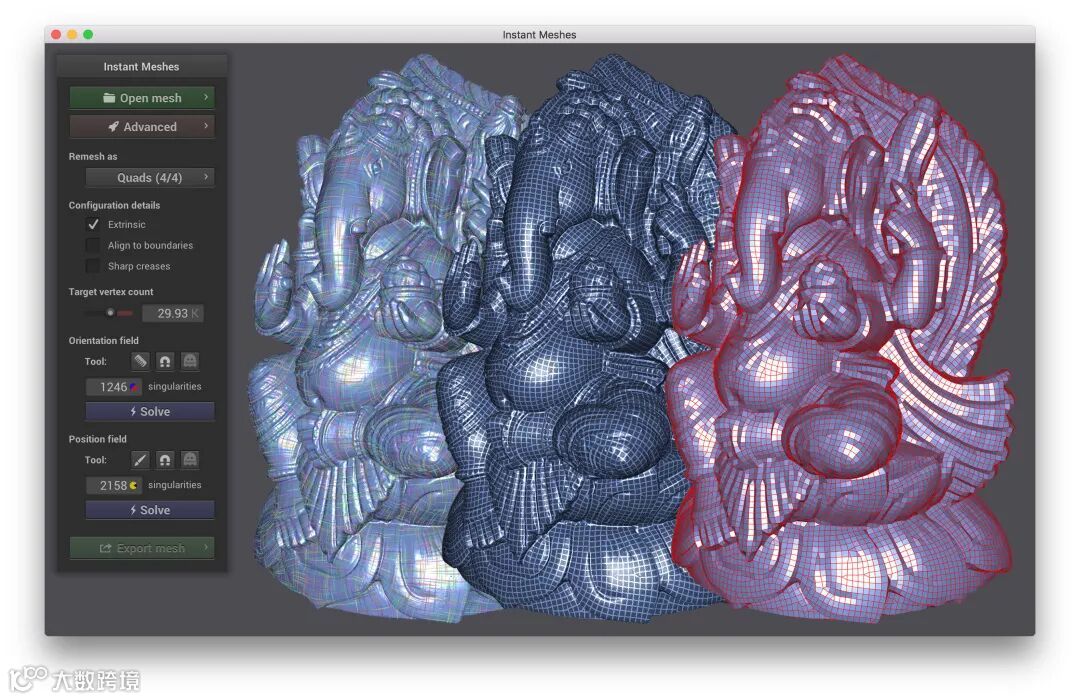

 如果你需要用到4边网格， 你或许听说过 Instant Meshes与 Quadriflow 这两个开源项目

Instant Meshes 已经被 Modo 10.2 开始应用于网格自动拓扑的工具。

现在把它们整合为Rhino 6 一个免费插件

安装与使用方法如下：

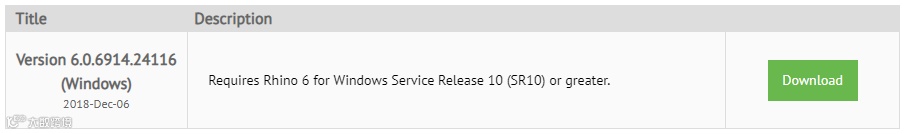

1.在food4rhino网站注册并登录，然后到该插件页面进行下载。

▲注意：Food4Rhino 需要先登陆才可以下载，如果你没有注册，请先注册（注册防灌水机制比较严格，验证过程请稍稍耐心一些）。

2.双击已经下载的 CreateQuadMesh.rhi 安装包，按照提示进行多次“下一步”确认安装即可。

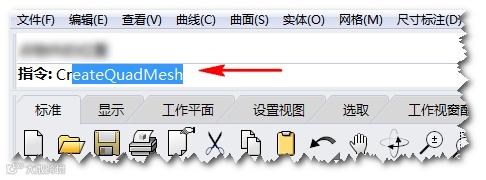

3.启动 Rhino 6， 在指令行输入 CreateQuadMesh 即可开始使用这个工具。

好了,插件装好了，那么它能做什么？如何使用呢？

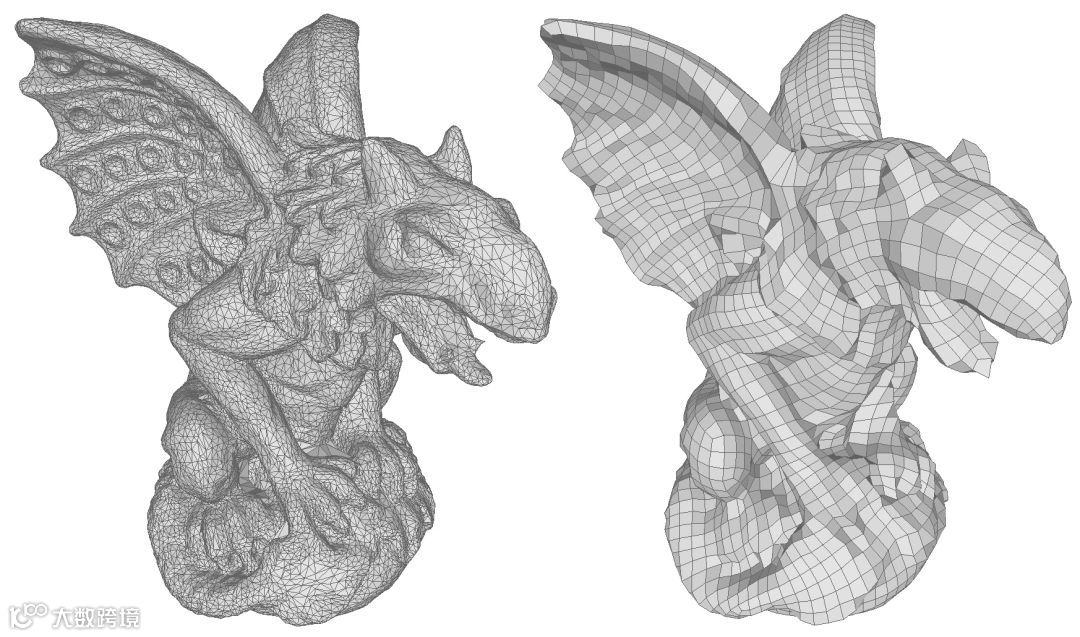

利用CreateQuadMesh，可以在Rhino 6 中就可以调用上述 Instant Meshes与 Quadriflow 这两套工具来自动的创建4边形网格，对复杂的物件进行新的结构拓扑。

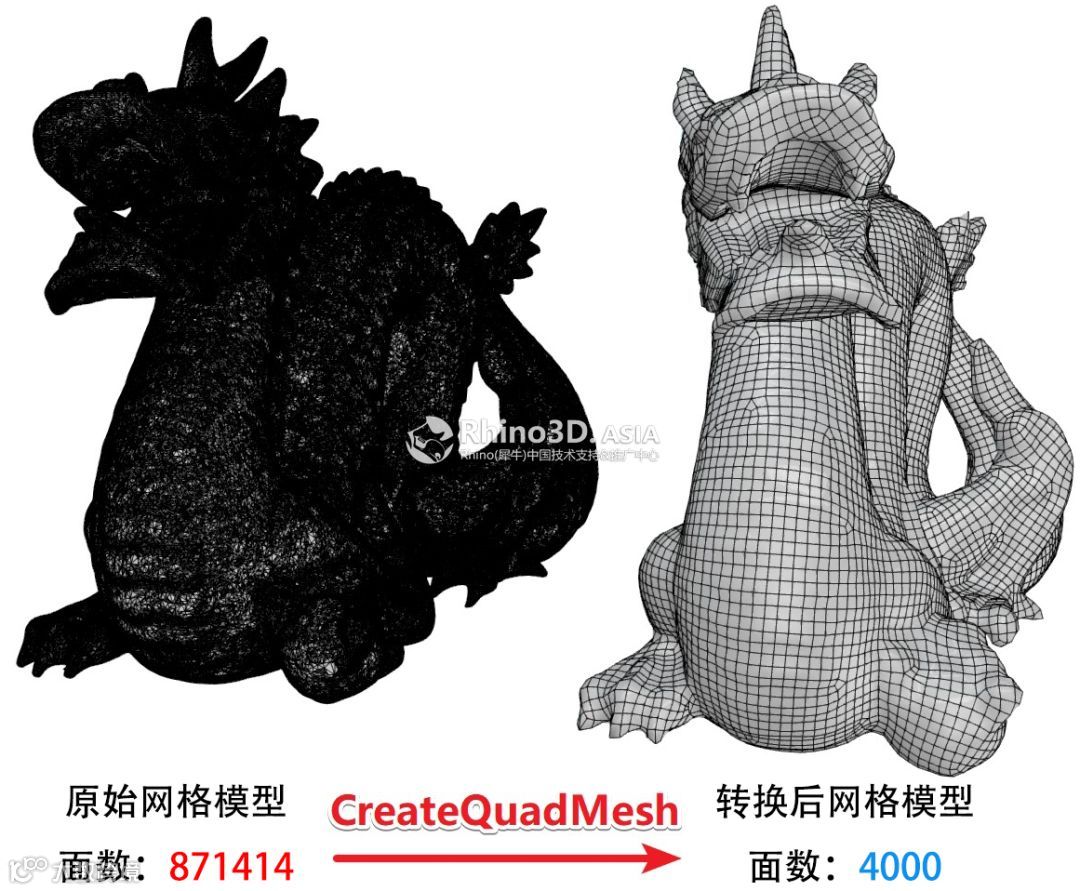

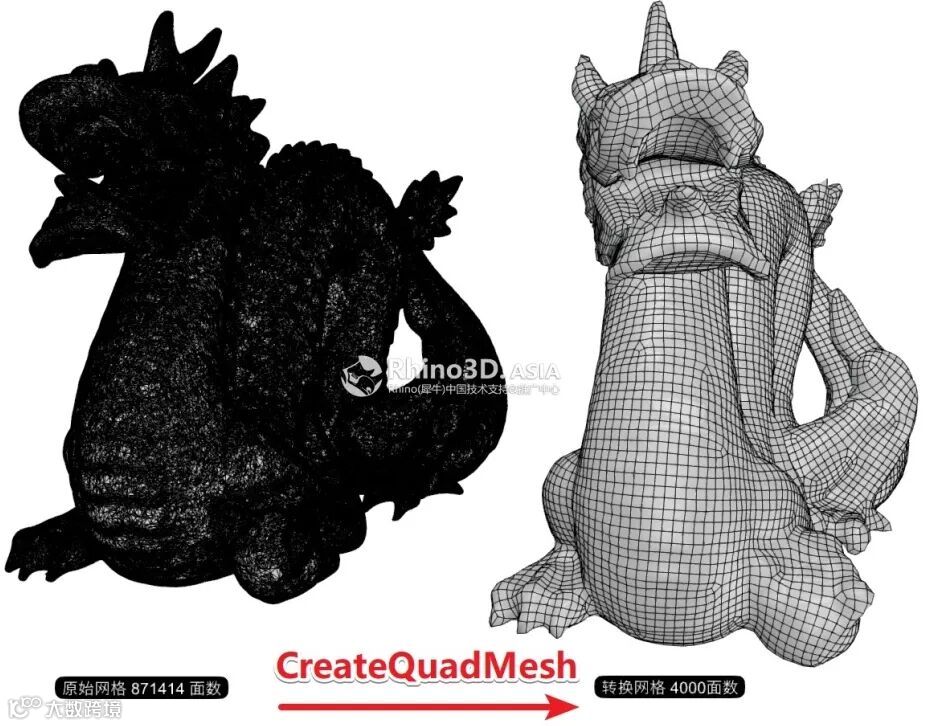

▲重拓扑后的网格面数得到优化

插件简单的使用示范

1.打开 Rhino 6，导入你要进行4边形网格转换的网格物件。

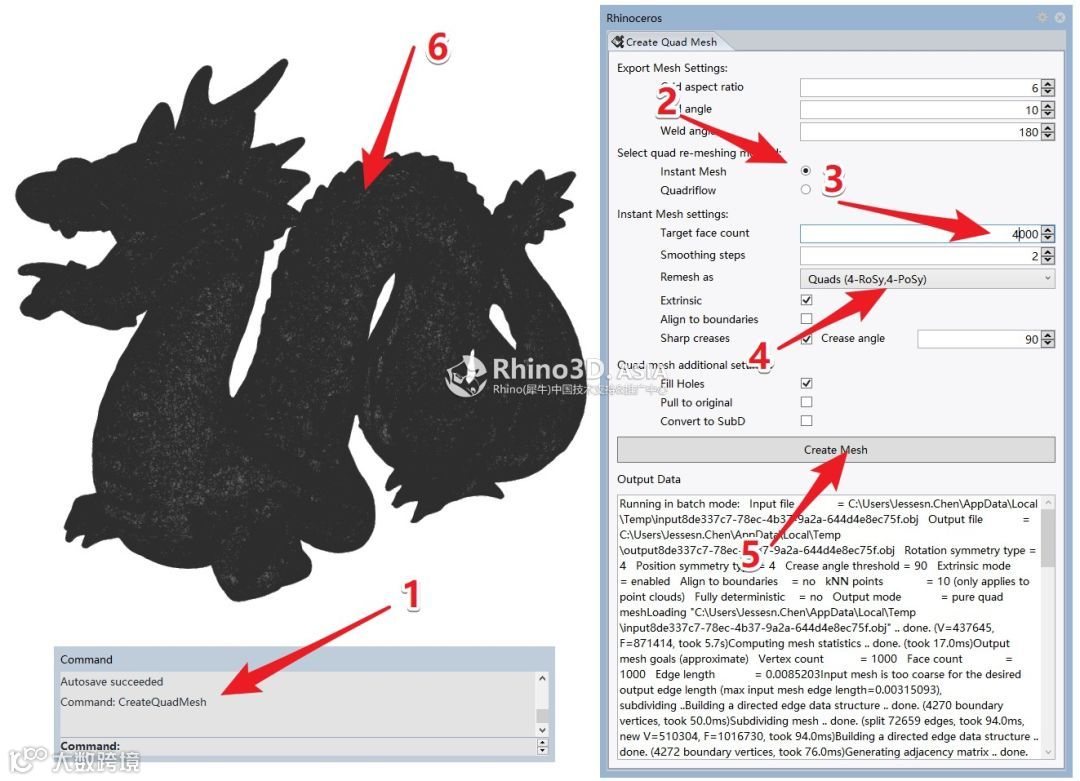

2.执行 CreateQuadMesh, 在弹出界面设置如下：

说明：

(1) 执行 CreateQuadMesh 指令

(2) 选择一种4边网格工具，例如这里选择 Instant Mesh

(3) 设置最终转换网格面数量，例如这里设置为 4000

(4) 选择一种输出方案，例如这里选择 Quad(4-RoSy, 4-PoSy)

(5) 点击 Create Mesh 按钮

(6) 点击上一步你准备转换的网格对象，按 Enter

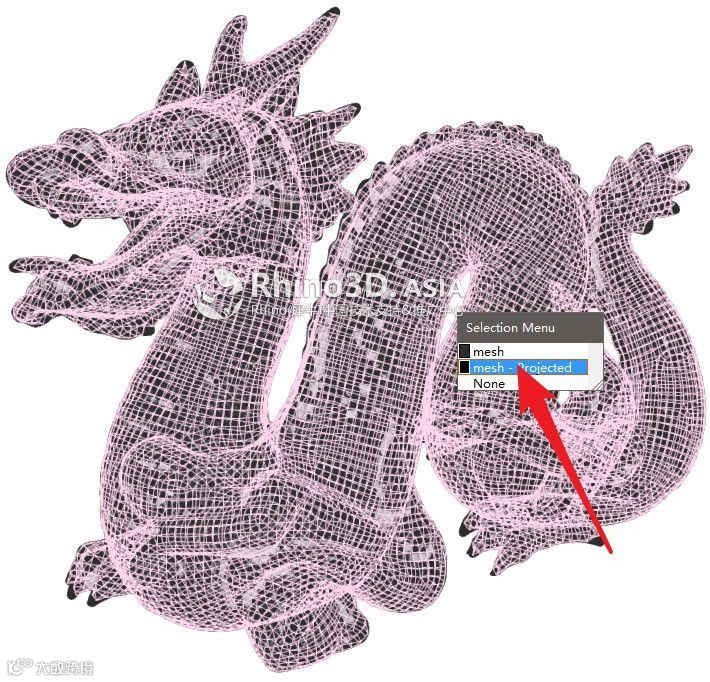

3.这时候 Rhino 会在后台运行上一步中选择的 Instant Mesh工具，在后台转换4边网格，且会与原来的网格重合在一起

将其移开即可，如下图：

◀向左滑动图片

扩展应用

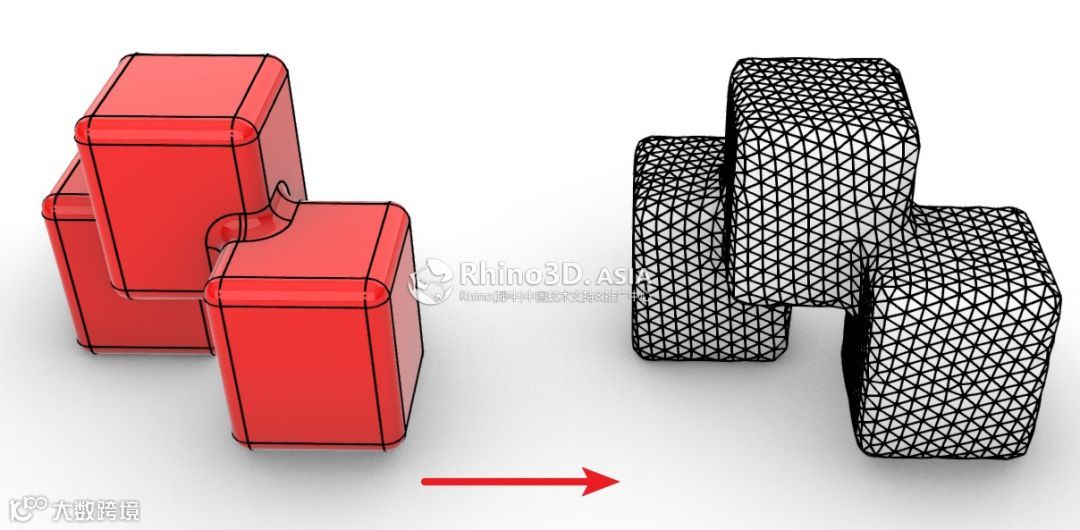

当然你还可以用来转换曲面为4边网格，例如你有设计这么一个简单的造型，你可以利用这个工具将其转换为比较均匀的4边网格

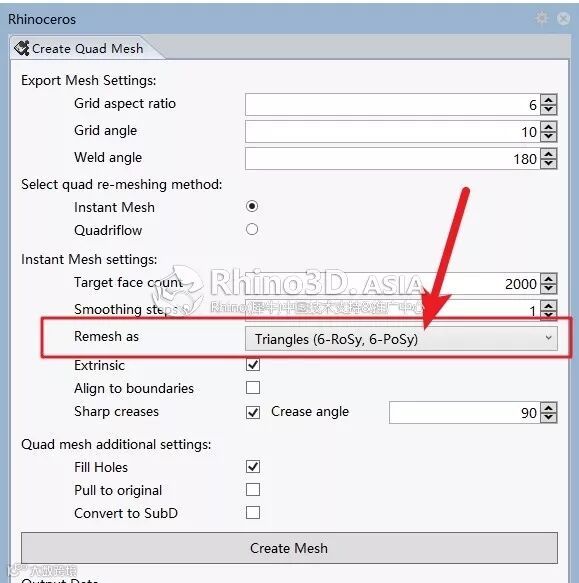

当然也支持转换为三角形，需要把转换方案设置为 Triangles(6-RoSy, 6-PoSy)

我相信你应该可以找到更多的应用，再配合其他的一些工具，可以获得更多意外收获，如果你有发现期待你在这里回帖分享。

如果你对这个小的工具有任何疑问、发现一些错误与异常，也烦请回帖告知我们，期待你的参与
