前言
本文将介绍如何使用Rhino协助修复有破面的模型，通过修复能让模型的质量达到模具、CNC加工等要求的同时保证形位公差需求。
大概过程分为以下几个步骤：
1. 新建Rhino文件，设置绝对公差值为数控加工所能接受的公差值。
2. 导入IGES或Step 文件，查找损坏对象，组合所有的曲面、查找外露边缘 。
3. 修补破面， 根据不同的破面对象进行修复。
4. 检查曲面的密封情况， 曲面全部封闭后以Step格式输出。
教学内容
导入模型及检查
1. 启动Rhino，在启动界面内单击“打开文件”再点击选取“小模型-毫米” 范本文件。

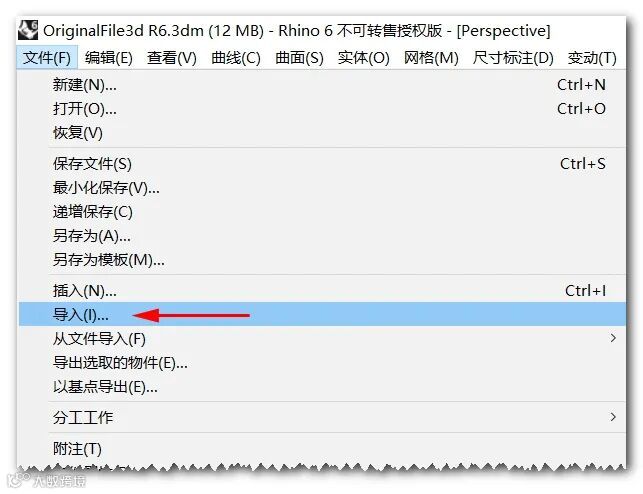

1.1 使用 Import 指令导入模型文件（常用格式如IGES 或STEP）

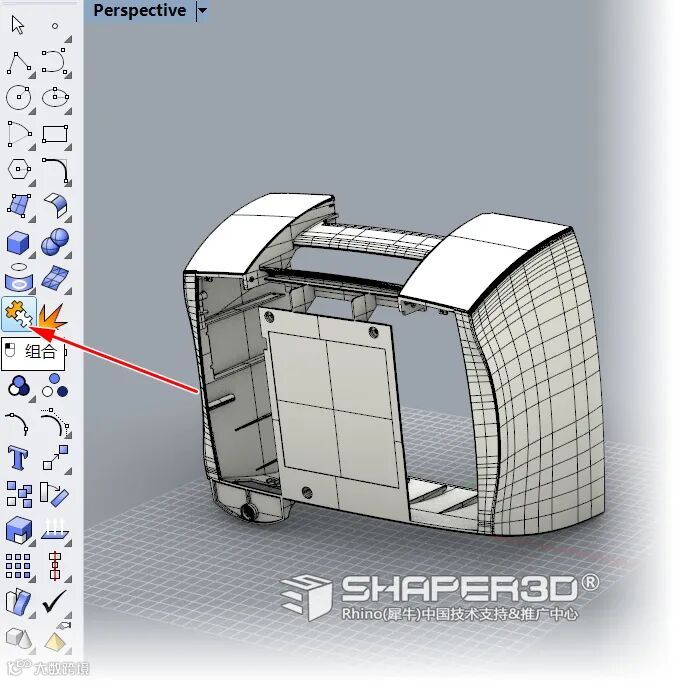

1.2 使用Join指令组合所有曲面 （如果为STEP 格式的文件，可以跳过此步骤）

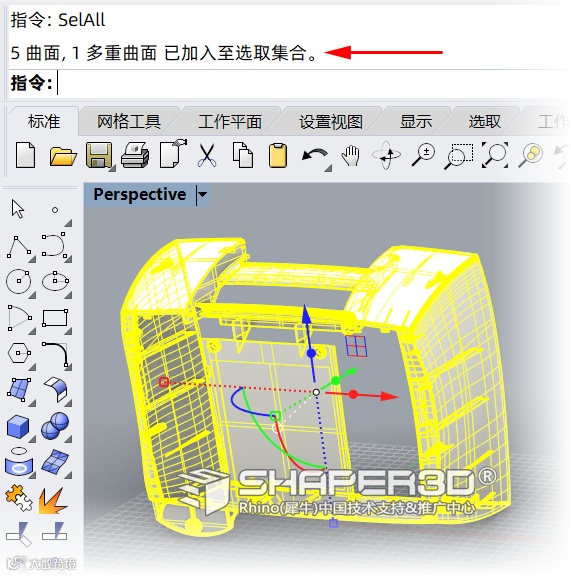

1.3 使用 SelAll 指令检测目前模型中有多少对象，这样能确定有些部件由于间隙太大而不能与主件组合在一起。

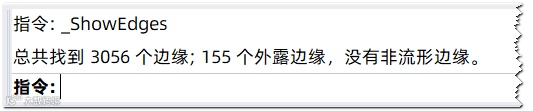

1.4 如果有其他零碎的小曲面与复合曲面需先隐藏，先对主体复合曲面的破面进行修复,选择所有多重曲面对象，然后执ShowEdge 指令，选择“外露边缘”选项，并注意指令提示栏所反馈的信息。

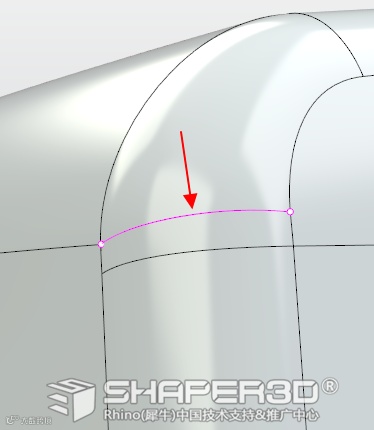

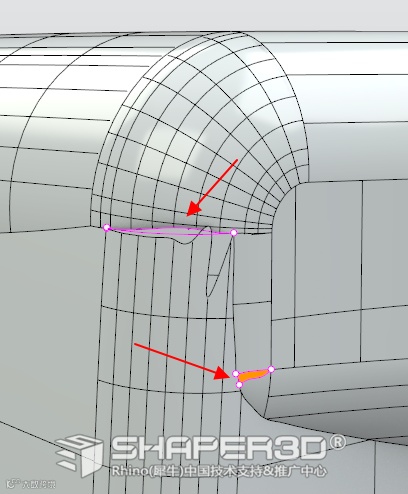

2.1 曲面内缘的一些缺口与破面，如下图中的这些地方，可以直接使用Untrim 指令修复,见下图。

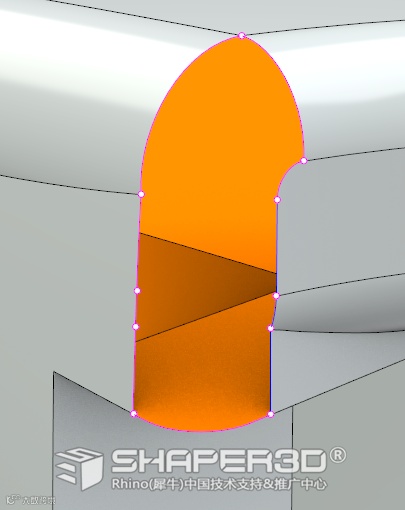

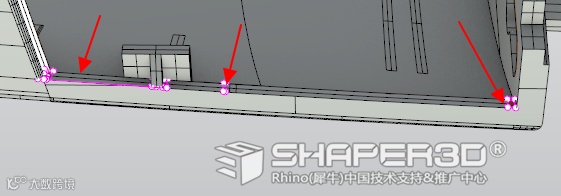

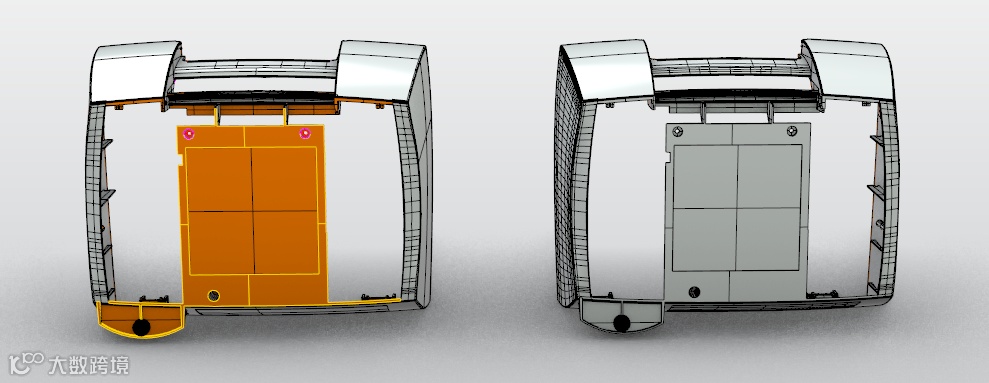

2.2 平直面， 如下图的平直部位，先使用ExtractSrf 指令提取不要的曲面然后删除，然后使用PlanarSrf 指令选取边缘生成平面曲面，最后组合。

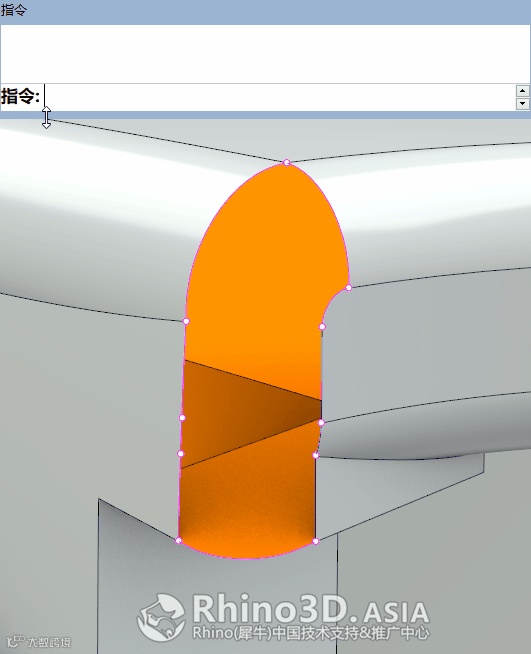

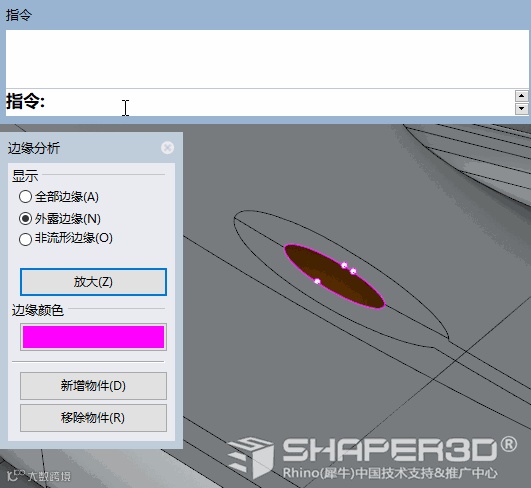

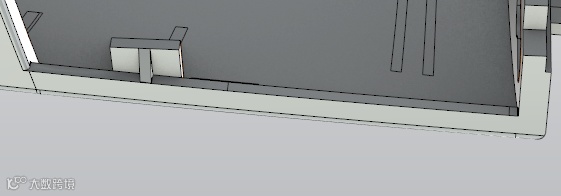

下图所示的缝隙看起来比较复杂，其实也只是一个较长距离的平直面，可按2.2所述的方法进行修整。
消除间隙

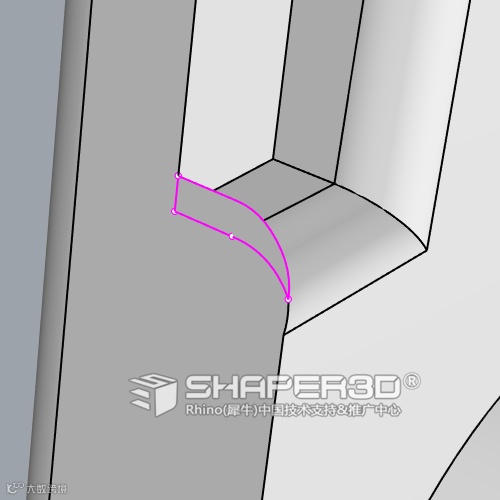

3.1 在CAD软件导R角指令会产生一些小的间隙，可以使用MatchSrf 指令进行衔接，如下图：
填补丢失的曲面

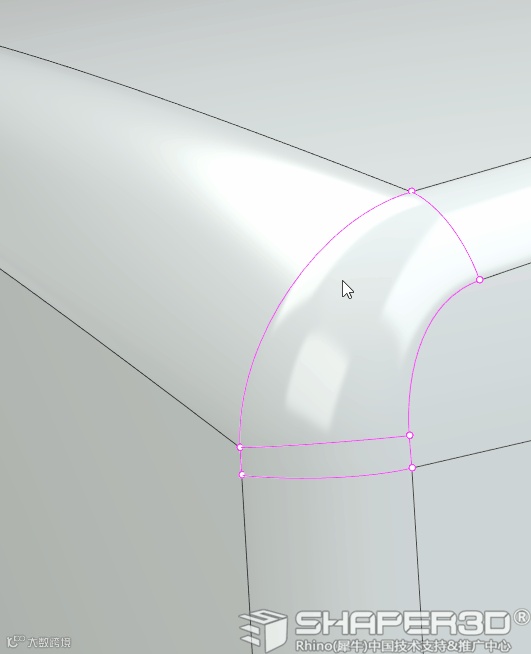

4.1 导入的3D模型经常会发生曲面“丢失”、扭曲变形等现象，如下图所示：
4.2 处理的方法是直接删除有问题的曲面，再依据边界条件来构建新曲面，需要注意新曲面与周边曲面的衔接关系。
4.3 使用构建曲面的指令进行行实面，过程如下田图所示：
处理溢出的曲面

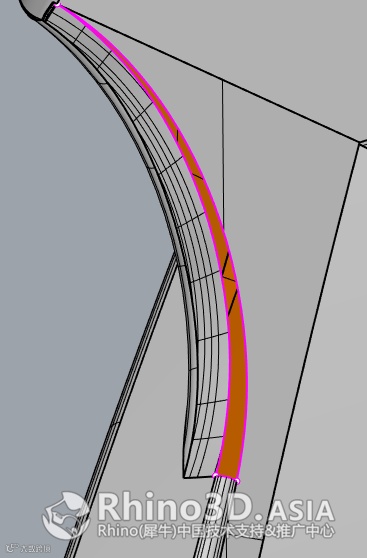

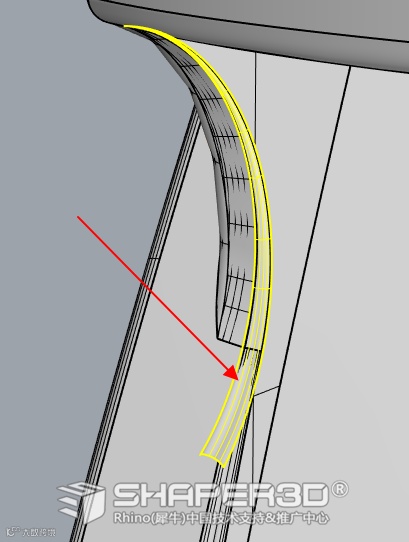

5.1如下图所示，处理这种多出来的曲面的方法是使用DupEdge 指令提取曲线，然后Trim 指令进行修剪即可

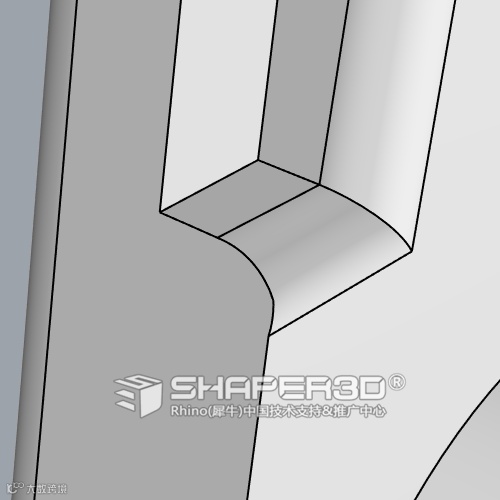

5.2 而下图这类导圆角失败的离散的曲面也是较为常见：

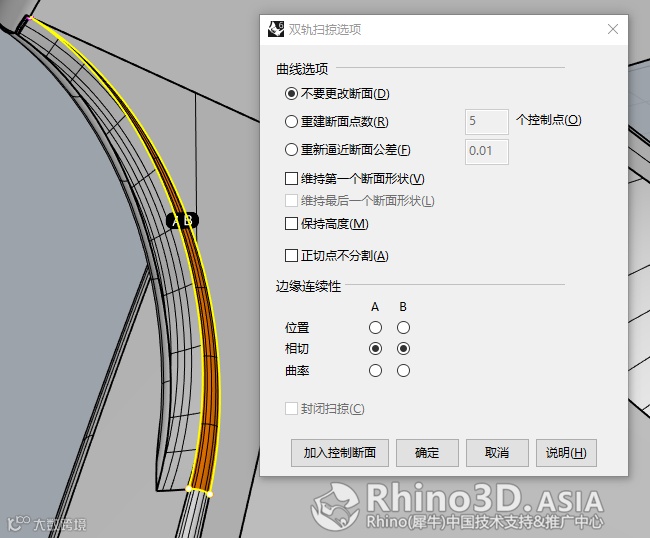

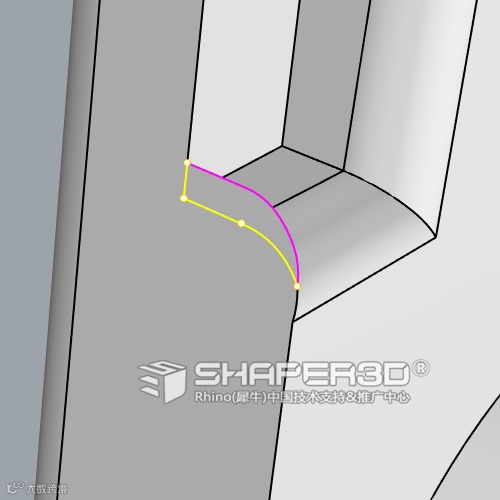

5.3 处理的方法是先删除这种离散的曲面，然后可以用如双轨扫掠、EdgeSrf 等指令来构建这处的曲面。
下期文章继续分享Rhino 中修复破面模型（下）的内容。
