Rhino.Inside®.Revit 中文手册 102 - 1：幕墙

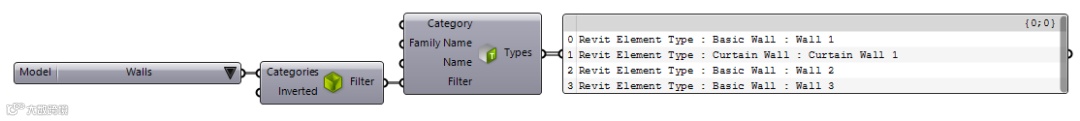

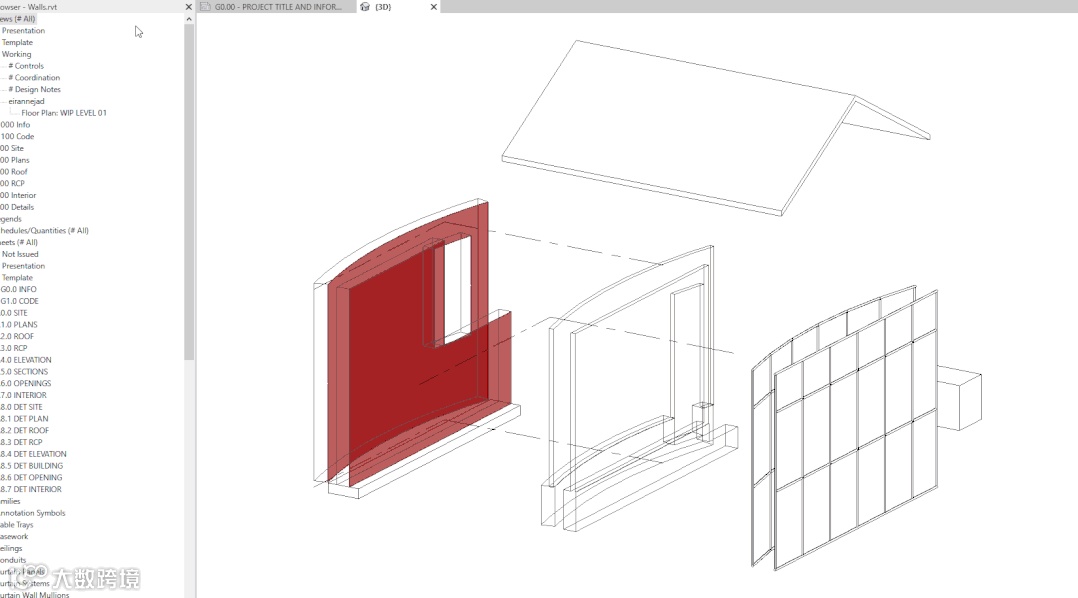

可以使用CategoryFilter与QueryTypes 来查询 Revit 模型中所有的墙体类型。

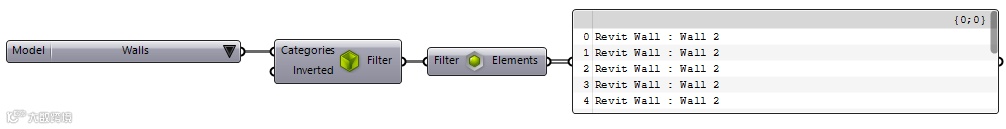

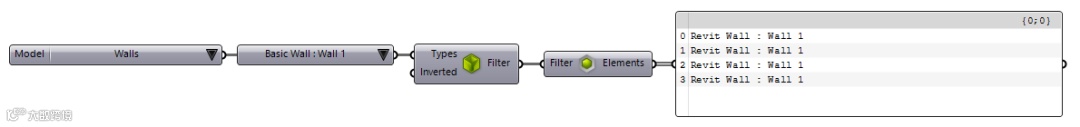

联合使用 CategoryFilter与Query Elements 运算器来查询一个 Revit 模型中所选择的墙体实例。

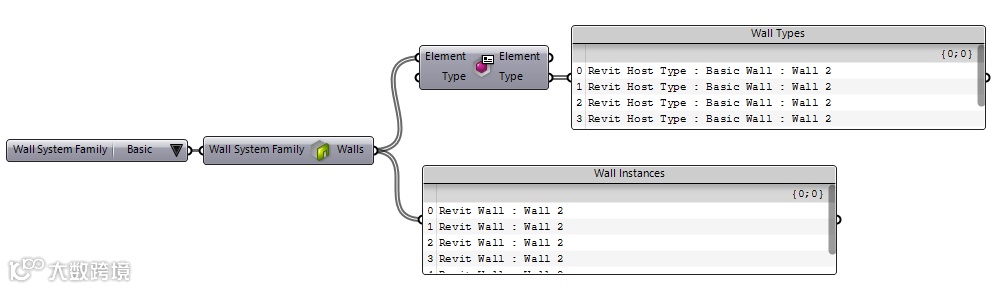

建议基于墙系统族的方式来查询基础墙，使用WallSystemFamily 运算器挑选Revit中内置的基础墙、堆叠墙、幕墙或组合墙，可以将这些作为墙体查询的输入，如下所示：

墙体类型的查询非常容易，例如【数据模型：图元&实例】中介绍过的流程：

一旦使用上面的一些工作流程完成了墙体类型的筛选，您就可以查询其参数与修改参数，在【文档模型：参数】这一章会详细介绍如何修改一个图元类型的参数。

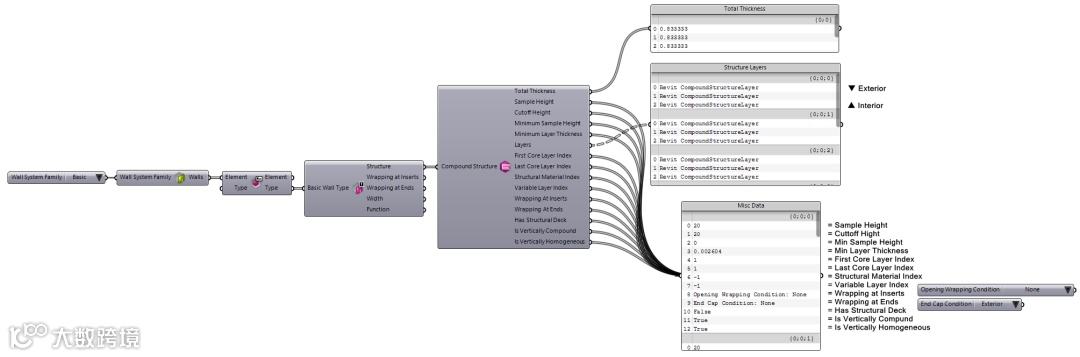

基础墙是Revit中一种特殊的墙系统族，由一组定义为墙类型的图层构成，也有一些独特的选项，例如 Wrapping at Inserts。使用Analyze Basic Wall Type 运算器可以显示与分析Revit 文档中基础墙类型信息：

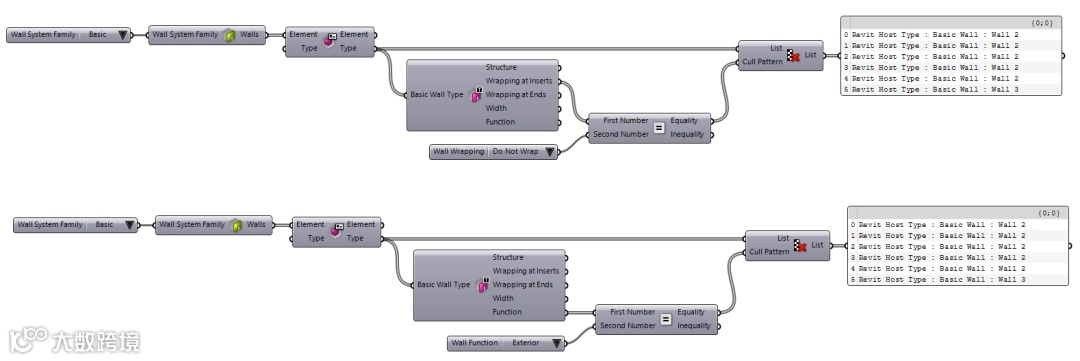

有些特定的输出项（例如 Wrapping at Inserts 与 Wrapping at Ends)会返回一个与Revit API 枚举像对应的整数值， 您可以使用 Wall Wrapping 与 Wall Function 运算器（位于上图中参数数值面板前）来确定在参数上设置的值，且能筛选源墙类型， 下面示范如何利用这些运算器来进行 Wrapping 与 Function 筛选：

前面示范了AnalyzeBasicWallType 运算器如何访问基础墙类型的复合结构定义，也可以使用 DeconstructCompoundStructure 运算器来显示与提取复合结构定义，和上面的比较相似，OpeningWrappingConditionEnd Cap Condition 运算器可以用来比较与筛选结构图层，如下图所示：

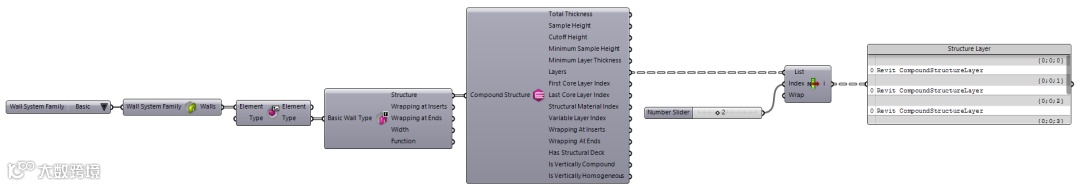

如上面所示，图层从外部到内部排序，与 Revit GUI 图层结构匹配，下面示范如何以序号索引来访问每一个图层：

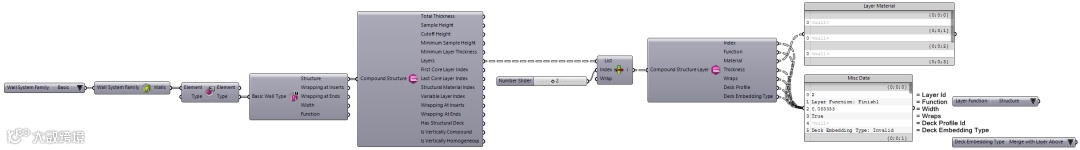

使用Deconstruct Compound Structure Layer  运算器提取每个复合结构层的信息，还可以使用Layer Function 与Deck Embedding Type  运算器来进行对比：

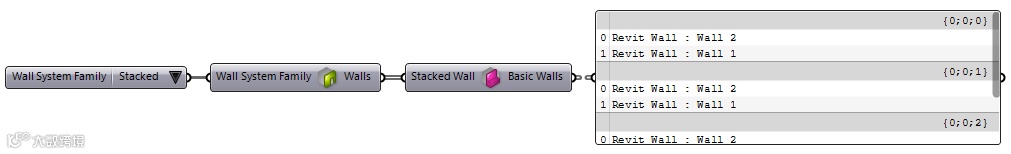

当前的 Revit API 并不支持直接访问堆叠墙结构数据， 但您可以使用 Analyse Stacked Wall 运算器来提取内置的基础墙实例，且能解析每一个图层结构：

如果您使用上面的一些方法筛选到所需的墙体实例，继而可以查询器参数值且可以赋予新的参数值，在【文档模型：参数】中会介绍如何编辑一个图元的参数值。

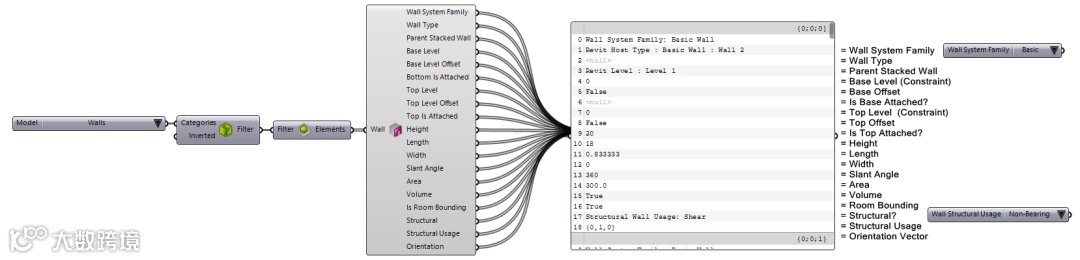

如下图所示使用Analyze Wall 运算器可以获取所有墙系统族的常见属性，Wall System Family 与Wall Structural Usage 运算器还可以对比参数值：

下面示范如何使用 Wall Structural Usage 值列表运算器来筛选 Shear 墙：

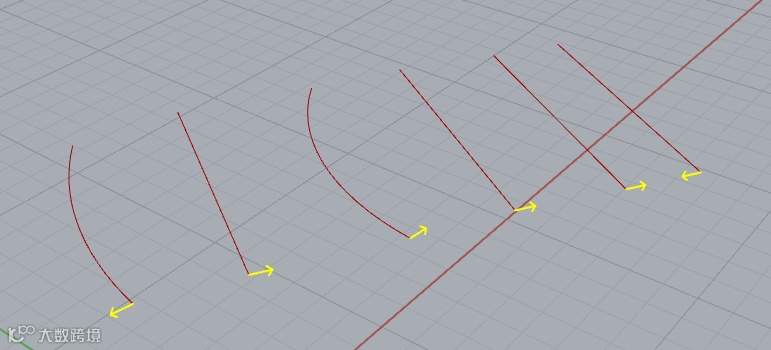

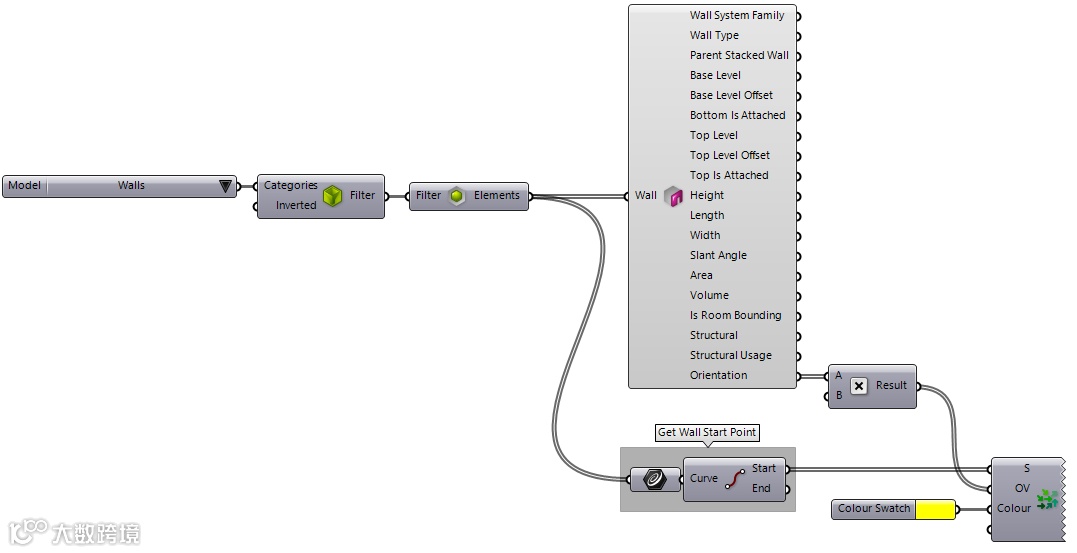

输出选项 Orientation  用来显示墙的原始向量：

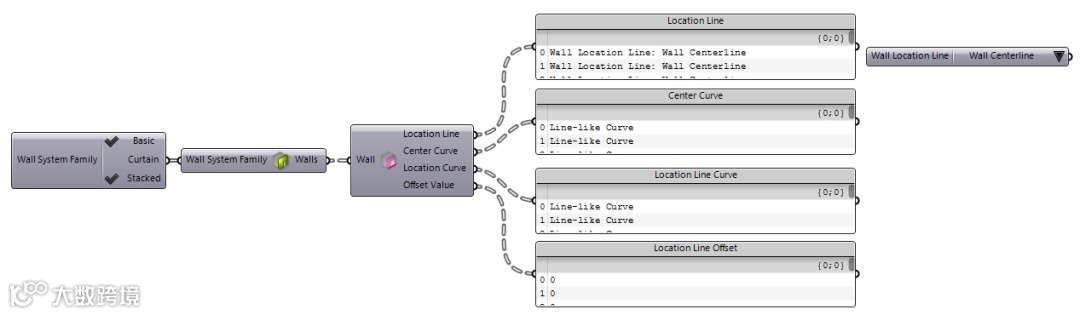

基准墙与堆叠墙有一个称之为定位线的概念，用来定义墙体实例的垂直参考平面，当墙被翻转或它的结构被修改时会被维持固定在这个垂直参考平面上。运算器Analyze Wall Location Curve 可以提取墙体的定位线信息，它会返回墙体的中心线、位置线设置、位置线、偏移与偏移方向等信息：

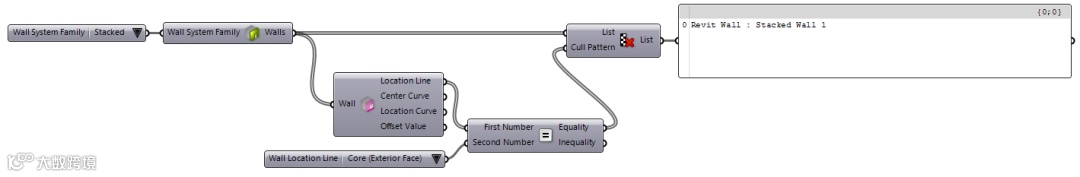

Wall Location Line 运算器也提供基于定位线（Location Line）筛选功能：

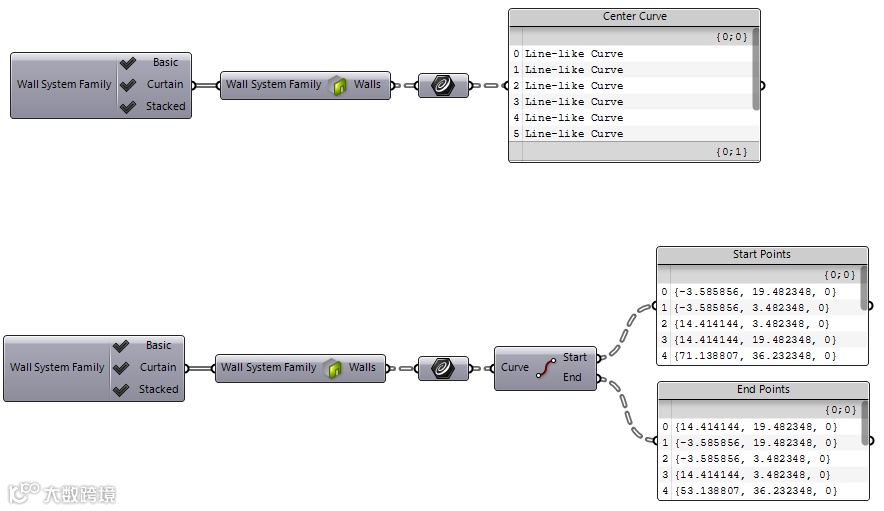

如果您仅需要提取墙体的中心线，Grasshopper 中最简单的方法是直接使用 Curve 运算器来筛选即可：

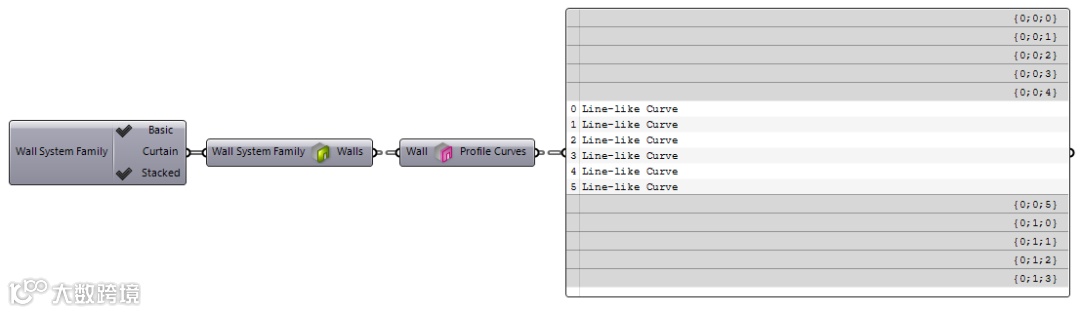

使用Analyze Wall Profile 运算器也可以提取基础墙与堆叠墙图元的截面曲线， 请注意这些截面曲线会沿着中心平面提取：

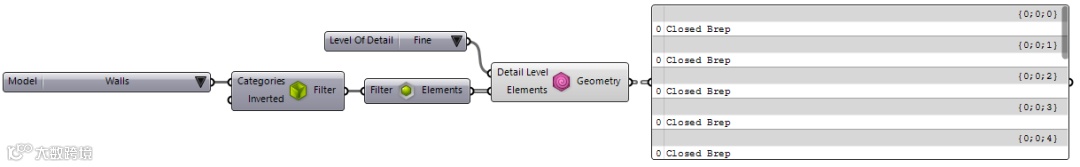

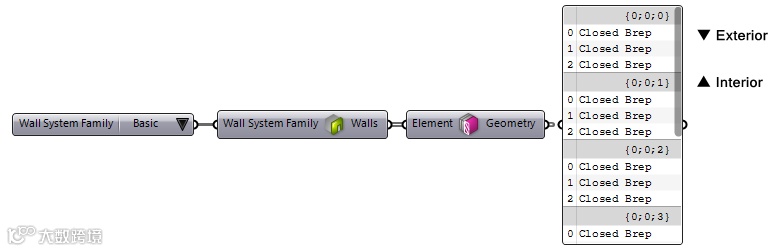

您可以通过 Element Geometry 运算器来获取一个墙体实例的基础几何内容：

Element Parts Geometry 运算器可以用来提取一个基础墙的图层几何信息：

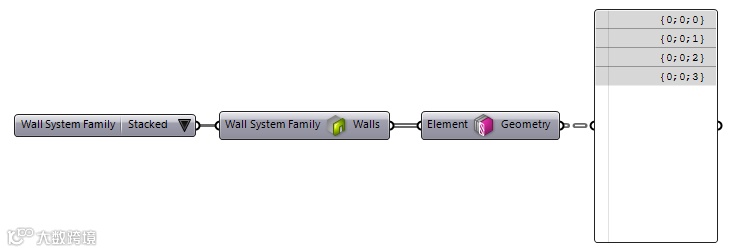

这个运算器也可以作业于堆叠墙，它可以提取给定堆叠墙的所有基础墙的结构图层信息。

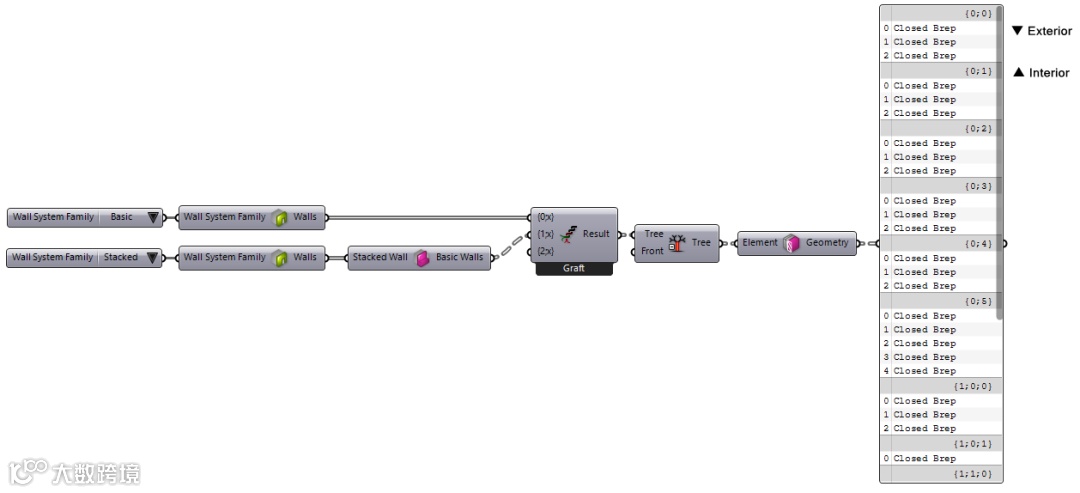

比较推荐的方法是先从堆叠墙抽离基础墙，然后再从基础墙中提取其图层几何图形，这个方法所得到的数据结构能更吻合其图层顺序结构。

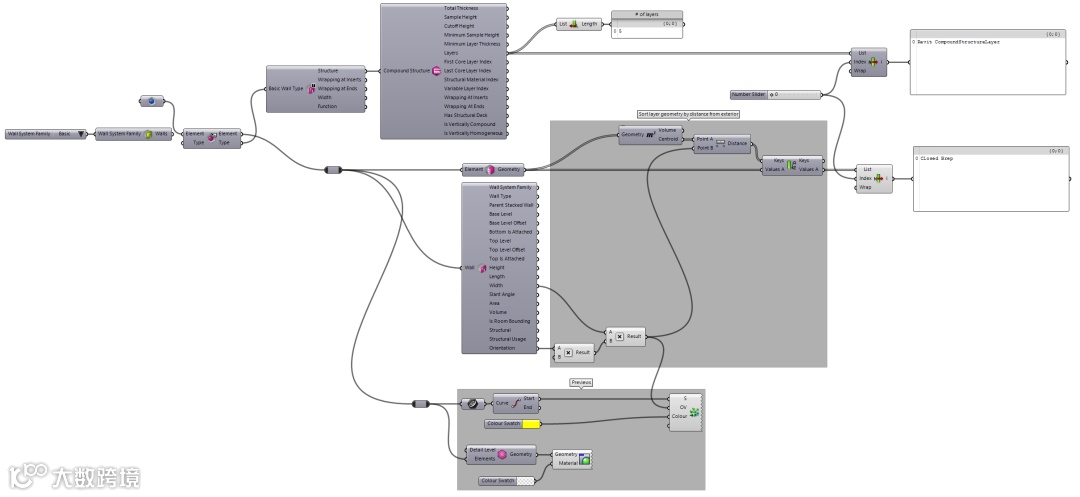

为了让图层中提取的几何列表与处理图层的其他运算器保持相同顺序，您可以依据墙体方向向量的距离对几何列表进行排序，这个方法最适合平台的墙体， 也可以使用类似的方法对其他墙体几何进行排序（想象下堆叠在不同结构的堆叠墙实例中的基本墙体）：

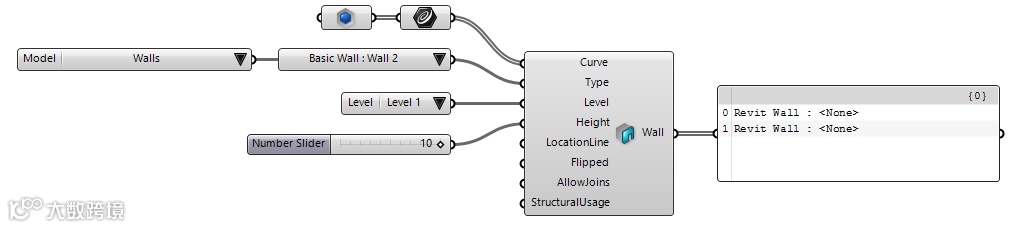

使用Add Wall (Curve) 运算器基于给定的曲线创建新的墙体， Graphical Element 运算器用来从 Revit 模型中抓取一些直线：

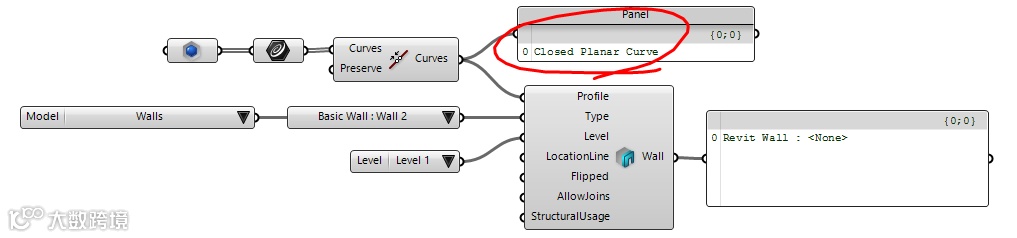

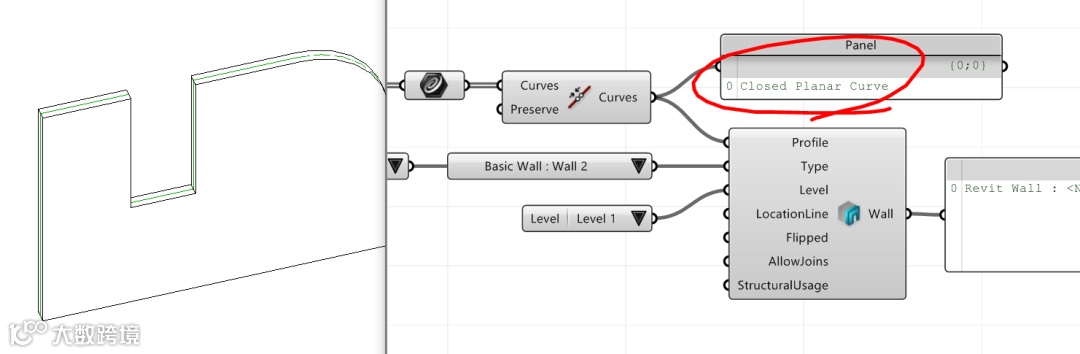

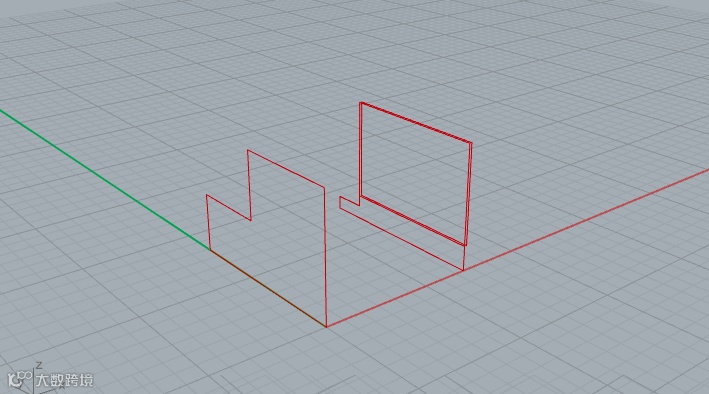

使用Add Wall (Profile) 运算器基于给定的截面线来创建新的墙体，请注意截面线必须是封闭且与工作平面垂直的平面曲线，下图使用了 Join Curve 运算器来组合拾取到的曲线，Graphical Element 运算器从 Revit 中抓取了一些直线， 这些直线都是与当前工作平面垂直且是处于同一个平面上。
