在 Revit 中可以利用 Rhino.Inside®.Revit所提供的 Grasshopper 专用运算器，来创建原生的 Revit 图元，包括墙体、幕墙、网格线、空间图元、楼层、楼板、屋顶、开口件、楼梯、扶手...等一些列的原生物件。在本系列教学中都将会详细讲解如何利用 Rhino.Inside®.Revit 来创建这些 Revit 原生图元，本章主要介绍空间图元（房间、面积与空间等）工作流程。
这是 Rhino.Inside®.Revit 中文手册101 (请在电脑端浏览访问本页面，以获得更佳的阅读体验)教学的延续部分，如果你对 Rhino.Inside®.Revit 还没有任何概念，请前往前面的章节了解相关介绍...
Spatial Elements空间图元
API
在 Revit API 中使用 DB.SpatialElement 来表示，它也可以用于创建自定义空间类，例如 Rooms (DB.Architecture.Room)、Spaces (DB.Mechanical.Space) 与 Areas (DB.Area) 等，DB.Space 可以被 HVAC Zones (DB.Mechanical.Zone) 所群组。
01
查询空间图元
●

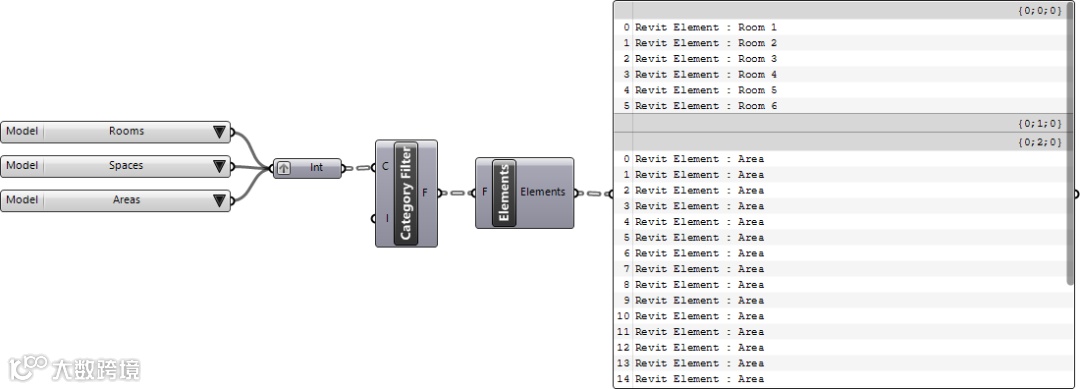

可以使用 Category 运算器组合
Category Filter 对指定的空间图元进行筛选。
02

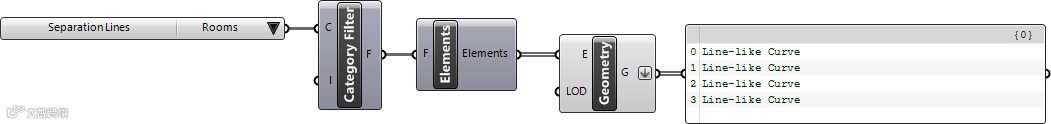

查询分割线
●
分享一组 Grasshopper 脚本文件以方便大家查找空间元件（例如房间、区域和空间）的分割线，这组脚本会帮助筛选类列表下的空间分割线，利用
CategoryFilter +
QueryElements运算器从模型中抓取、输出分割线。
⚠ 下载后放置至 Grasshopper User Objects folder 下，可以在 Revit > Custom Panel 中找到。
03
查询区域计划
●
区域计划是所有区域图元的容器， 每个区域计划都包含多个区域图元，托管在不同的级楼层上。区域平面图与一个楼层（和其他的平面图一样）或一个指定的区域计划直接关联，这就是为何您总会在区域计划名称后面的括号中看到区域平面名称，例如 我的区域计划（总建筑）。

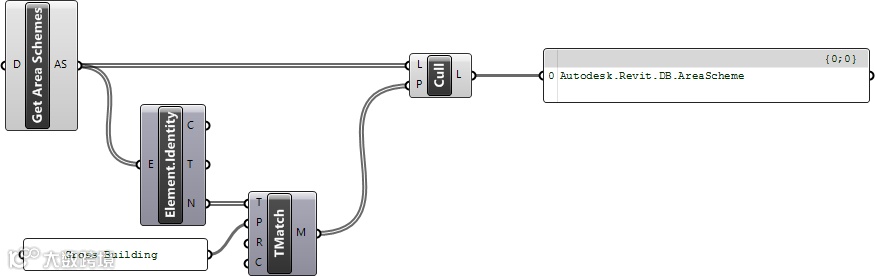

使用这里分享的 Get Area Schemes 运算器来查询可用的区域计划，请注意区域计划是多个图元。您可以使用
Element Name 来获取这些图元的名称。
如上图获取到区域计划中图元的名字，也可以利用他们的名字来过滤区域计划。
⚠ 下载后放置至 Grasshopper User Objects folder 下，可以在 Revit > Custom Panel 中找到。
04
查询HVAC区域
●

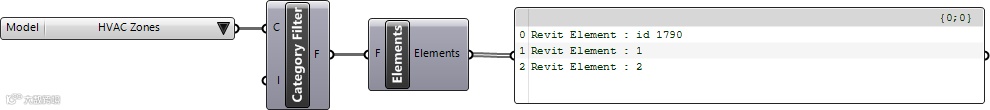

HVAZ 区域可以和其他的图元一样被查询。
05
分析空间图元
●

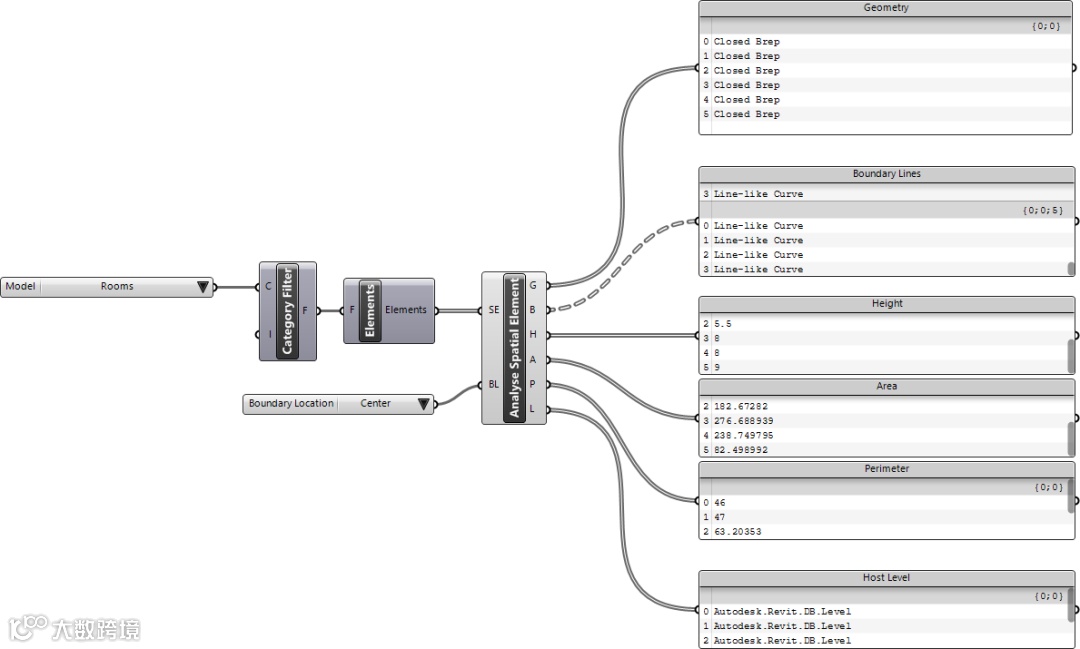

这里分享 Analyse Spatial Element 运算器的使用，它可以用来查询空间图元的常用属性。
⚠下载后放置至 Grasshopper User Objects folder 下，可以在 Revit > Custom Panel 中找到。
06
使用楼层筛选空间图元
●
如果要准确地获取空间图元的几何元件，需要搭配 Analyse Spatial Element（上面已经分享）与 Boundary Location 来实现。
⚠下载后放置至 Grasshopper User Objects folder 下，可以在 Revit > Custom Panel 中找到。

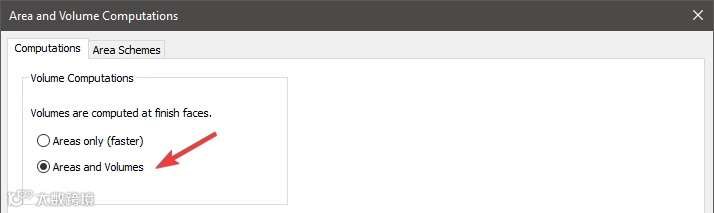

请确保在 Revit 模型的‘面积与体积计算’配置下选中 ‘面积和体积’，否则房间几何无法正确地与顶部和底部绑定。

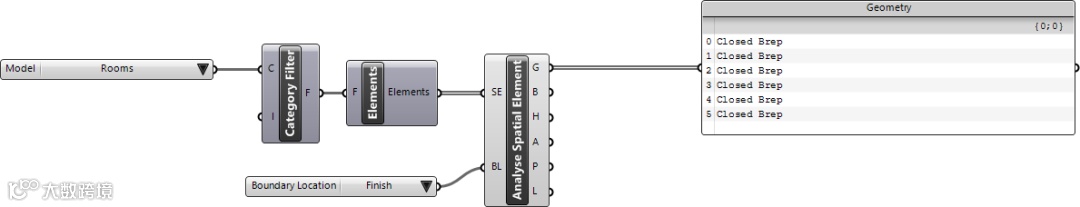

这里示范一个获取房间几何的作业流程。
07
空间元件容器化
●
有时候需要将空间元件当作空间容器来处理，例如使用一个单一的曲面将两个容器彼此分开，这样就不至于在提取空间图元几何时得到两个重叠的表面。

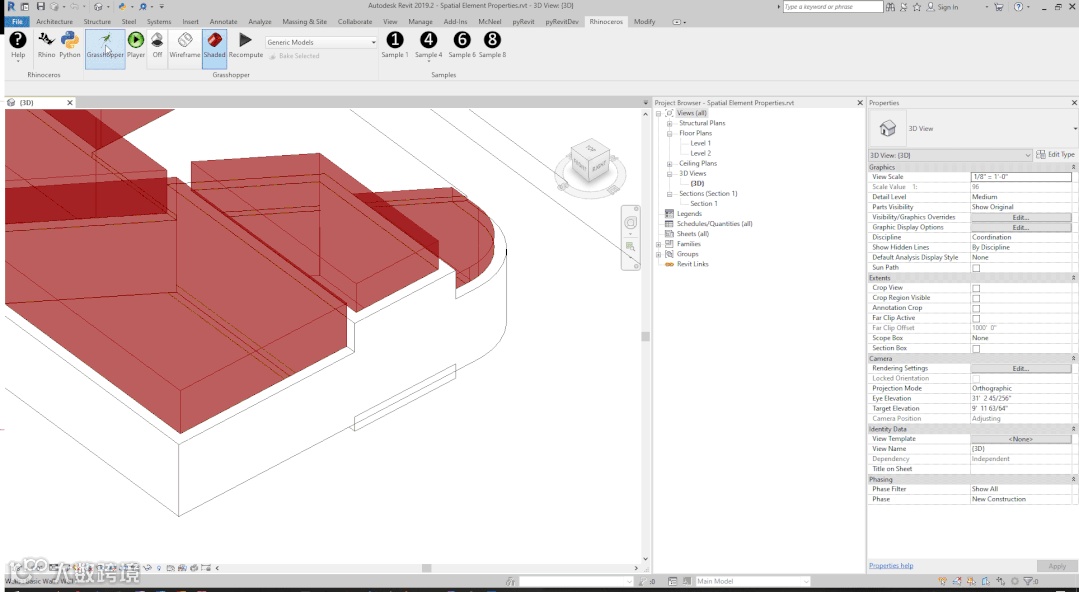

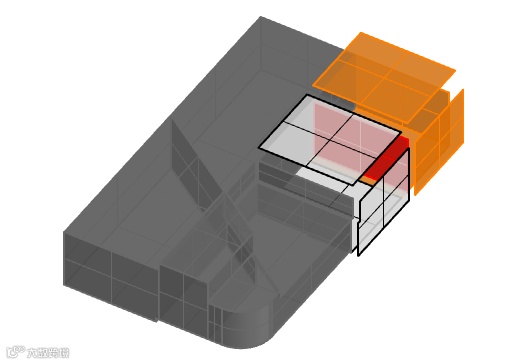

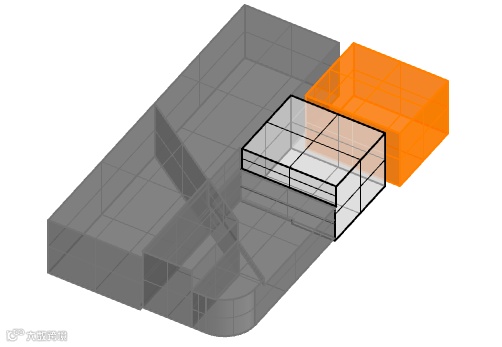

这是一个从空间元件提取几何的范例，每一个空间都是封闭的几何，例如下图中的橙色与浅灰色的方块表示两个独立的空间图元。

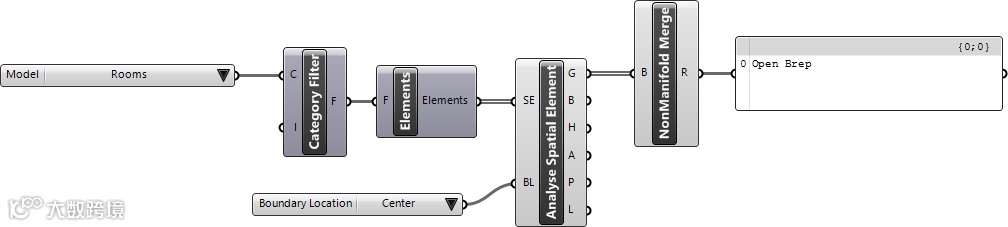

使用 NonManifold Merrge 运算器（下面的分享可以下载），您可以将上图中的几何物件合并为一个带有单面分割容器的单一的 Brep，如下图所示，使用红色曲面来分割橙色与浅灰色的容器。
为了确保能使用空间容器抓取中心位置，请提取几何图像后使用 NonMainfold Merge 运算器来进行合并。
⚠下载后放置至 Grasshopper User Objects folder 下，可以在 Revit > Custom Panel 中找到。
08

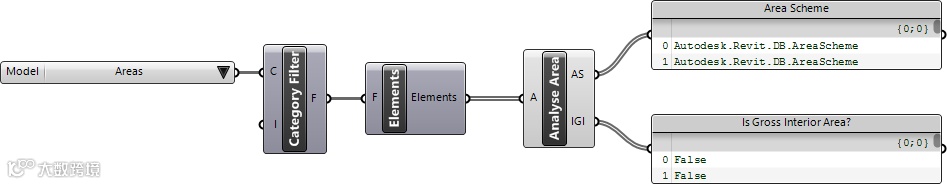

分析面积区域计划
●

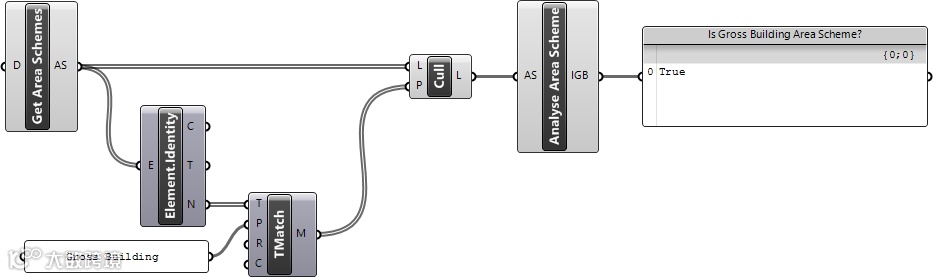

可以使用下面分享的 Analyse Area Scheme 运算器来分享面积区域计划图元。
⚠下载后放置至 Grasshopper User Objects folder 下，可以在 Revit > Custom Panel 中找到。
09
分析面积
●
可以使用下面分享的 Analyse Area 运算器来分析面积图元。
⚠下载后放置至 Grasshopper User Objects folder 下，可以在 Revit > Custom Panel 中找到。
10
创建分割线 - 面积边框线
●

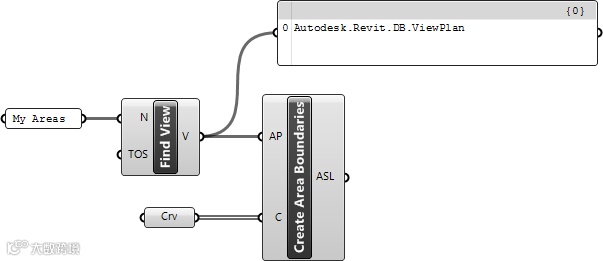

使用下面分享的 CreateAreaBoundaries 运算器来创建面积边框线，请注意这个运算器需要输入一个面积平面图与线。
⚠下载后放置至 Grasshopper User Objects folder 下，可以在 Revit > Custom Panel 中找到。
~本次更新结束，更多精彩文章请您持续关注 Rhino 原厂服务号 Rhino3d 和微信订阅号 Shaper3D 所推送的相关内容~
