Rhino 中的展开工具
Rhino 中提供了几个不同的展开指令，包括 UnrollSrf, Smash 与 Squish ， 对于这三个指令的差异总结如下。

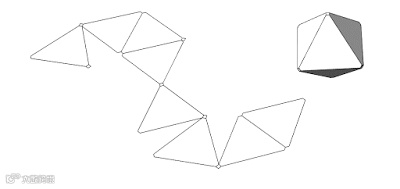

➊ UnrollSrf 指令可以精确地展开单曲率曲面（曲面的一个方向是直线）和可展开曲面（某些行业称为直纹面），且支持多重曲面，能反馈展开前后物件的面积差异。
➋ Smash 指令可以展开单曲率与双曲率曲面，不支持多重曲面，曲面被展开前后的周长接近但面积会因为形状不同而存在一些差异。Smash 指令基于 UnrollSrf 指令扩展而来。
➌ Squish 指令可以展开单曲率曲面、双曲率曲面与网格，不支持多重曲面，提供一些参数来控制展开前后的变形。
Grasshopper 中的展开工具
目前 Grasshopper 1 中没有提供原生的展开工具运算器，这意味着前面的三个指令都在当前 Grasshopper 1 中无法找到对应的原生运算器，这里提供两个不同的方法来让大家在 Grasshopper 中用这三个不同的指令展开曲面。
➊ 利用 GhPython 等工具调用相关函数

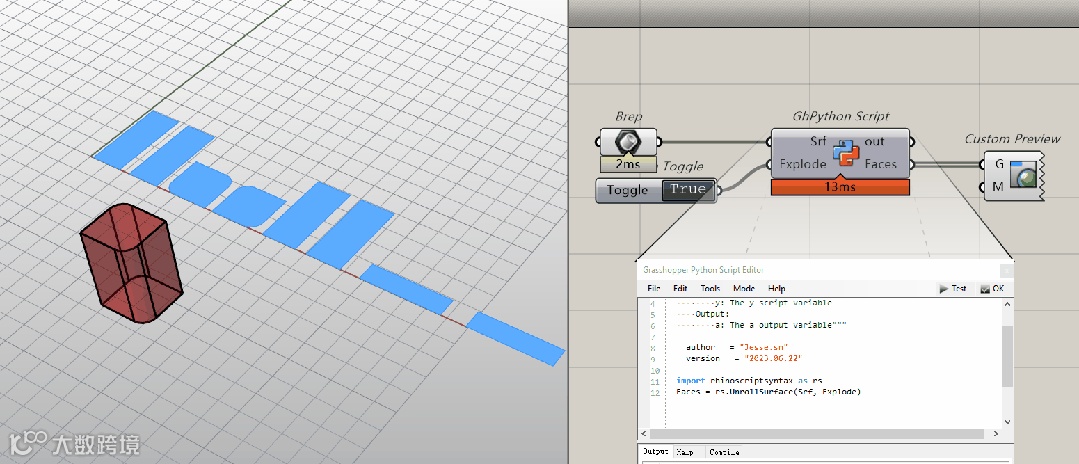

这三个指令（严格的说只有两个，因为 Smash 是 UnrollSrf Plus 版）都已经写入 RhinoCommon 中，其中 UnrollSrf 很早就可以在 Rhino.Python RhinoScriptSyntax 中载入，这里简单示范 GhPython 直接调用 Rhino.Python 中的 UnrollSurface 函数：

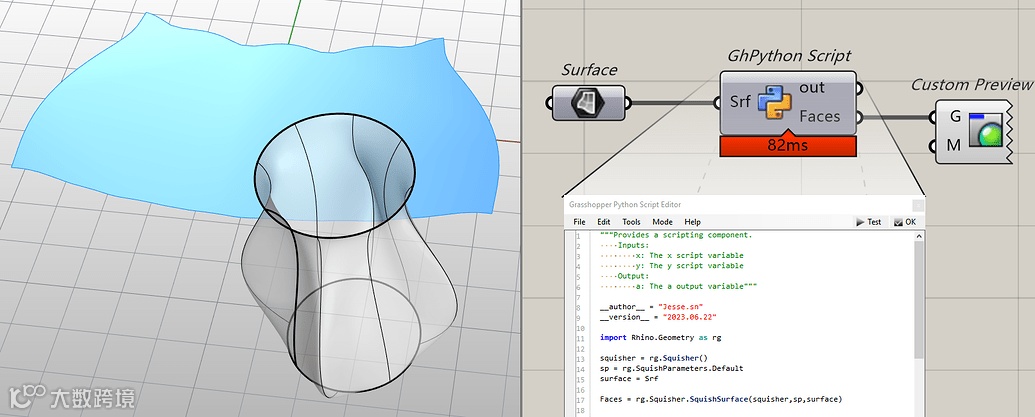

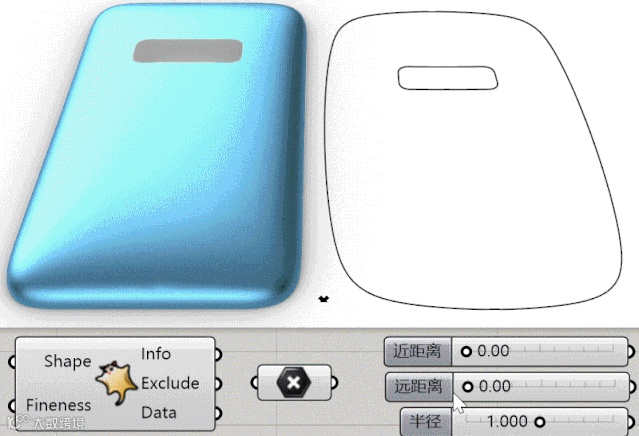

Squish 函数是从 Rhino 7.5 开始加入至 RhinoCommon，现在也可以直接利用 GhPython 来直接调用它展开曲面，这里简单的示范如何来以默认展开参数来展开一个双曲曲面：
➋ 第三方插件
有很多第三方插件也提供类似的展开工具，大部分都调用 RhinoCommon 中现有的函数，在 Food4Rhino 网站可以找到很多，例如：
•Squisher https://www.food4rhino.com/en/app/squisher

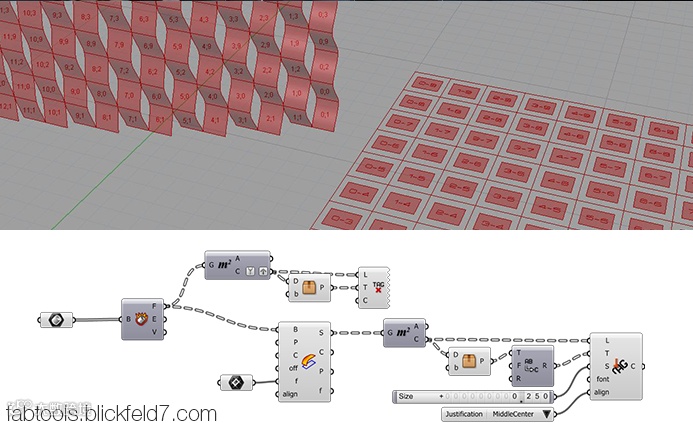

•Fabtools FabTools | Food4Rhino
•LunchBox, LunchBox | Food4Rhino

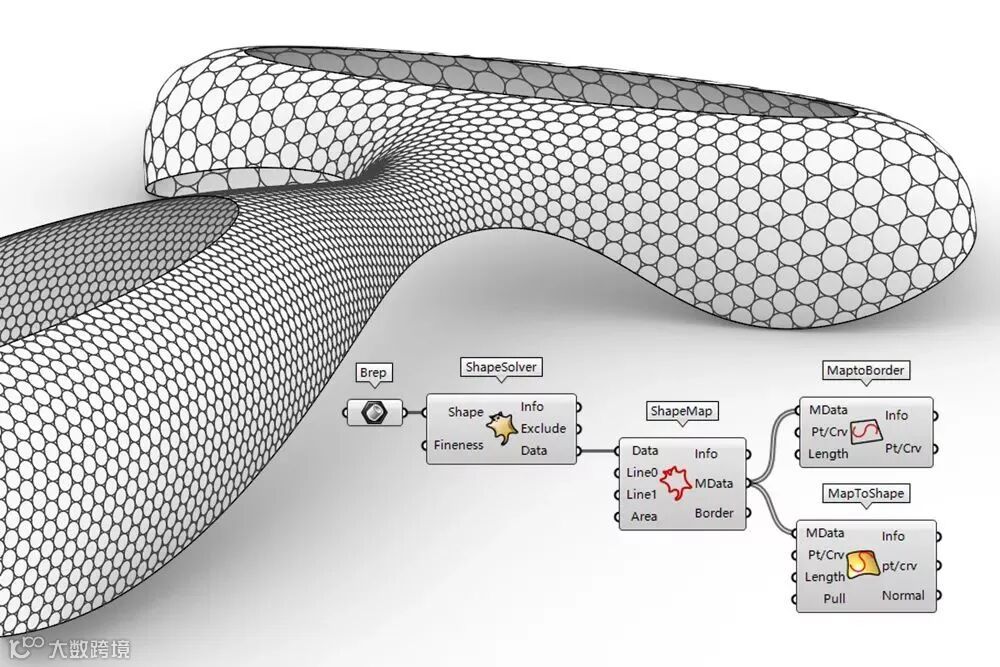

➌ ShapeMap

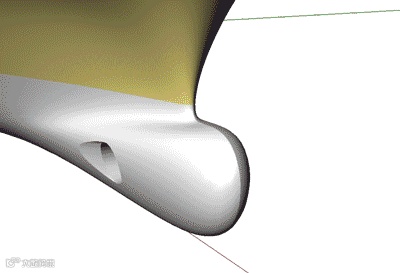

对于一些复杂的形状，前面的这些工具可能也无法完全胜任，或你需要的不仅仅是展开曲面，而是需要在复杂的造型上布置纹理，强烈推荐你试试 ShapeMap。
后记
• 目前 Grasshopper 1 中没有提供原生的展开工具运算器，我们的开发工程师会在后期的版本中陆续增加，烦请耐心等候 。
• RhinoPython 如何入门？推荐跟我读 《RhinoPython 101》系列视频教学。
• 参考资料 Advanced Flattening 高级展开工具 Squish。
• 如果大家对 Rhino 的这些展开工具存在一些疑问或者问题，烦请大家至 Rhino 论坛回帖讨论。
