打造沪上最大天幕
激活城市客厅

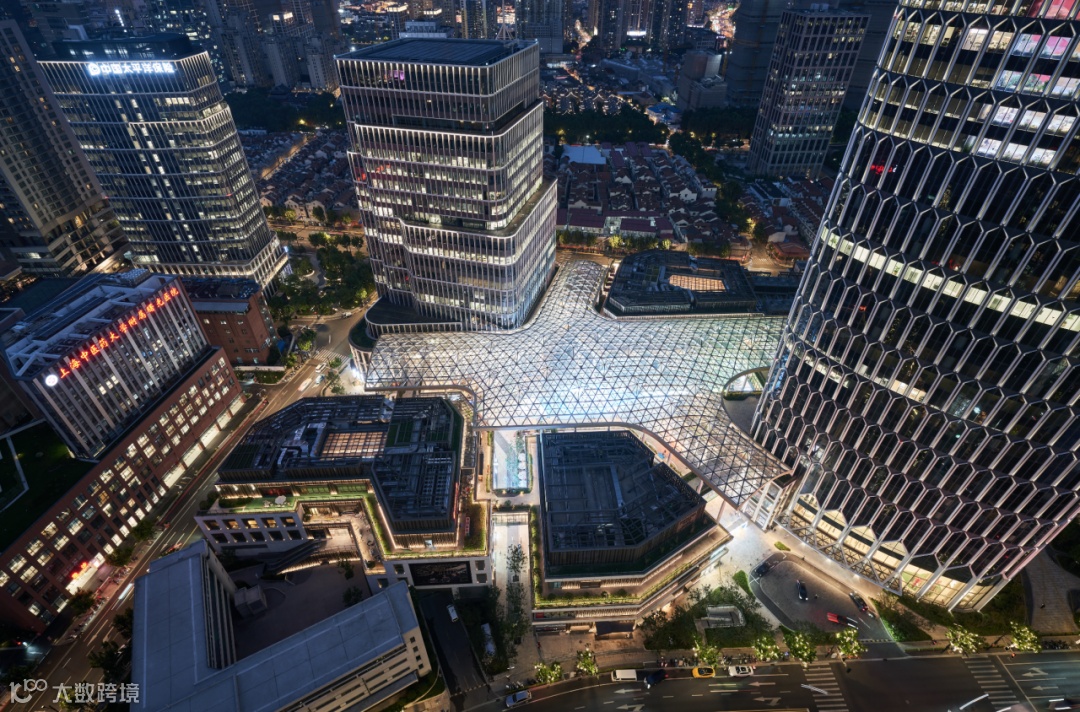

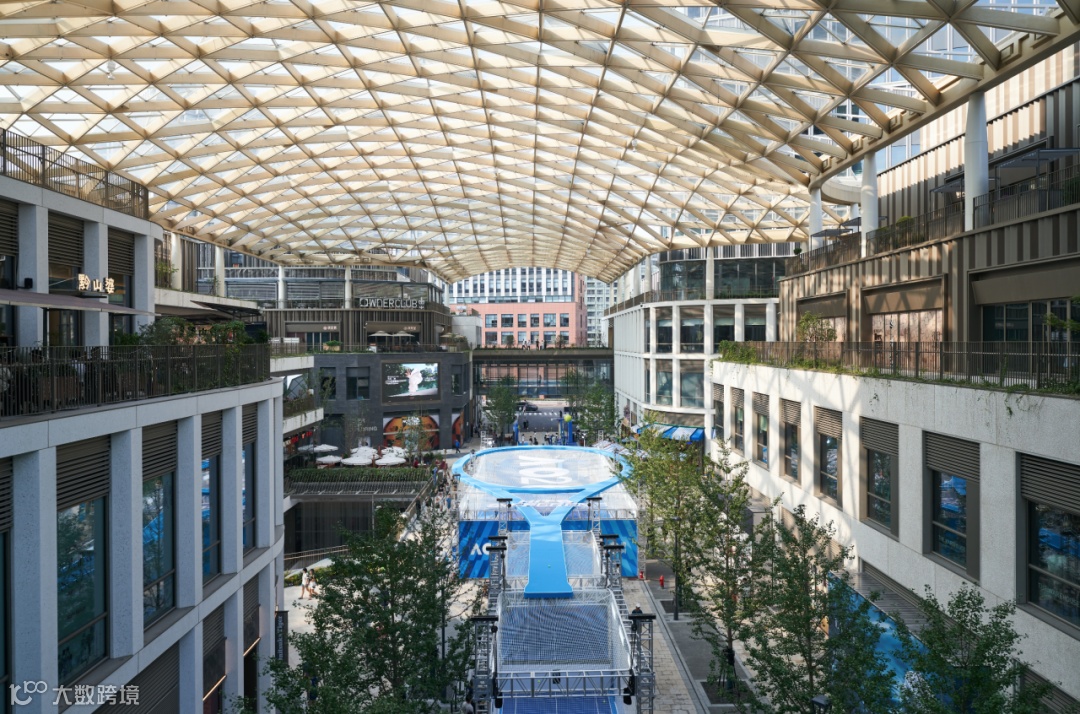

项目商业部分——新天地东台里，设有6500平方米的沪上最大天幕穹顶。如何营造天幕下舒适健康、充满活力的商业空间，是项目的重要设计目标。奥雅纳自概念设计阶段便深度介入，围绕建筑总体平面布局、天幕形态、通风口布置及天幕玻璃性能等关键要素进行了系统优化。
© Kingkay Architectural Photography
营造舒适的半开放空间

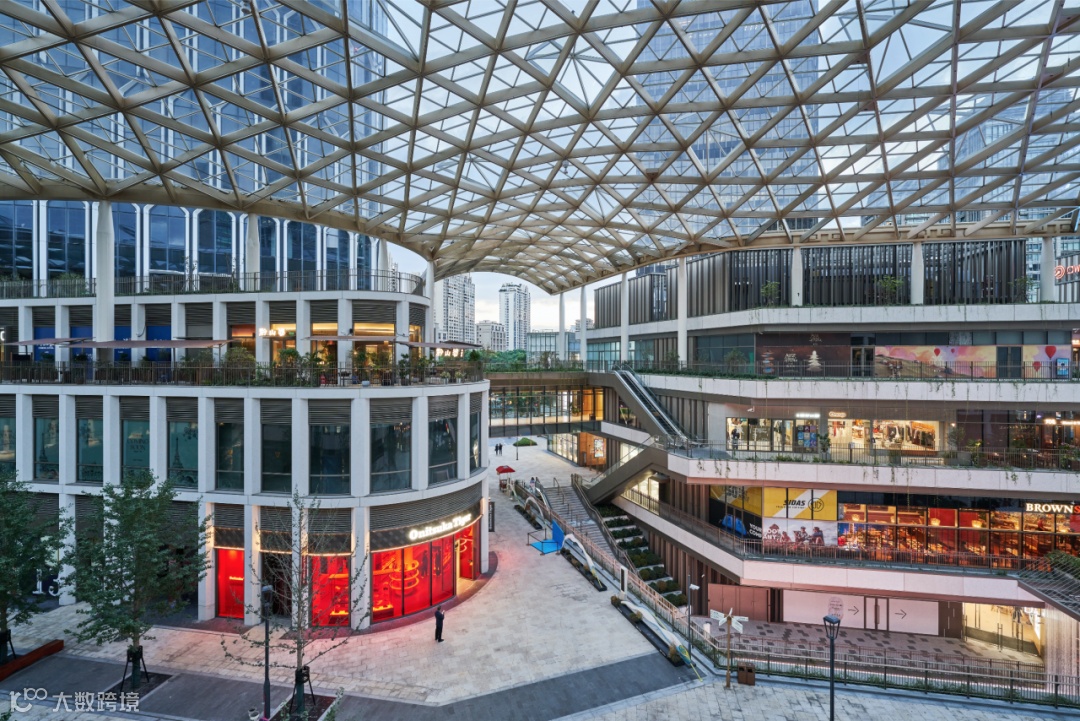

巨大的天幕穹顶营造出了通透开敞的商业空间，也形成了天幕下特殊的微气候环境。在优化建筑总体平面的基础上，团队进一步开展了天幕下微气候与人体舒适度研究，通过优化天幕通风口的朝向和构造，提高空气流通效率，从而提升舒适度。

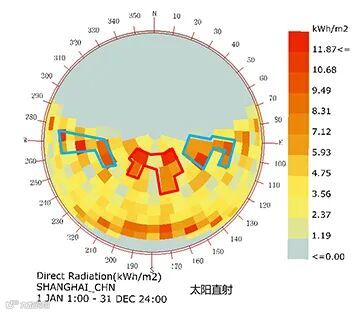

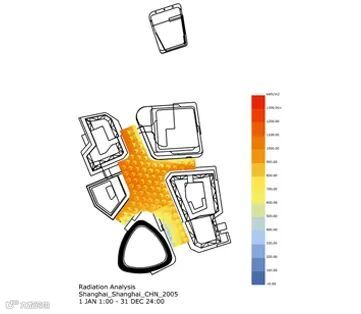

团队全面评估了全年太阳辐射数据，深入分析光影随季节与时段的变化及其对空间氛围的影响，并据此建议了合理的天幕玻璃选型。
滑动查看更多
在夏季高太阳角时，天幕可有效阻隔直射辐射，减少下层空间的热积累与眩光感；在冬季低太阳角时，允许部分日照进入，打造更温暖的空间质感，既保证采光品质，又有效控制了热增益与眩光。基于丰富的风驱雨性能化分析经验，在设计早期，团队亦针对避雨效果提供了设计优化建议。
© Kingkay Architectural Photography
此外，我们对天幕下乔木配置与下沉式广场的植物生长条件开展了专项研究，保证建筑环境能够为植物生长提供适应的光照与温湿度条件，为项目景观布置和绿化设计提供科学依据，促进构建生态建筑环境并提升景观多样性。
分区策略提升室内空间品质
针对室内商业空间，如何在保持环境舒适度的同时，尽量减少运营排放，为建筑和机电设计带来挑战。我们通过一系列被动式可持续设计策略，助力实现“低能耗、舒适与可持续并重”的设计目标。
团队利用建筑物理技术，对商业中庭和走道的环境进行了分区域研究，详细分析包括长波辐射、短波辐射及温升等因素，并以此为不同区域制定重点改进方案，在优化建筑环境舒适度的同时，力求降低能耗。
奥雅纳为项目提供了相关可持续建筑评级服务，目前地块内所有楼宇均已获得LEED铂金级认证和LEED金级认证，充分体现出项目对高品质、低碳和可持续发展的承诺。

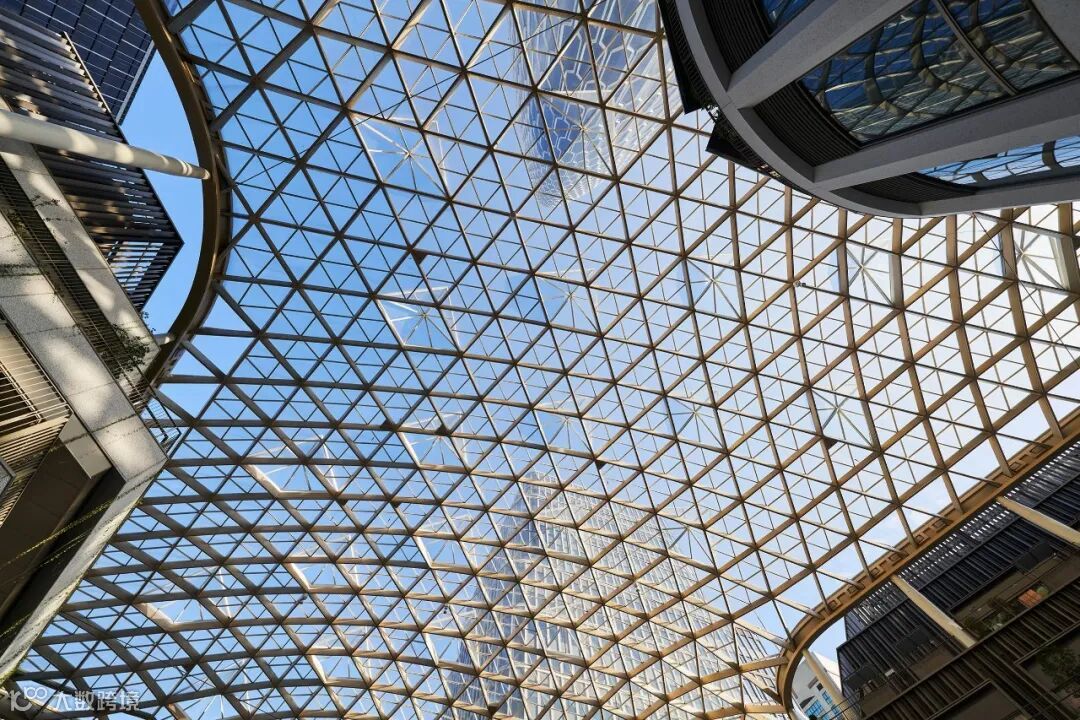

打造高效的曲面天幕结构

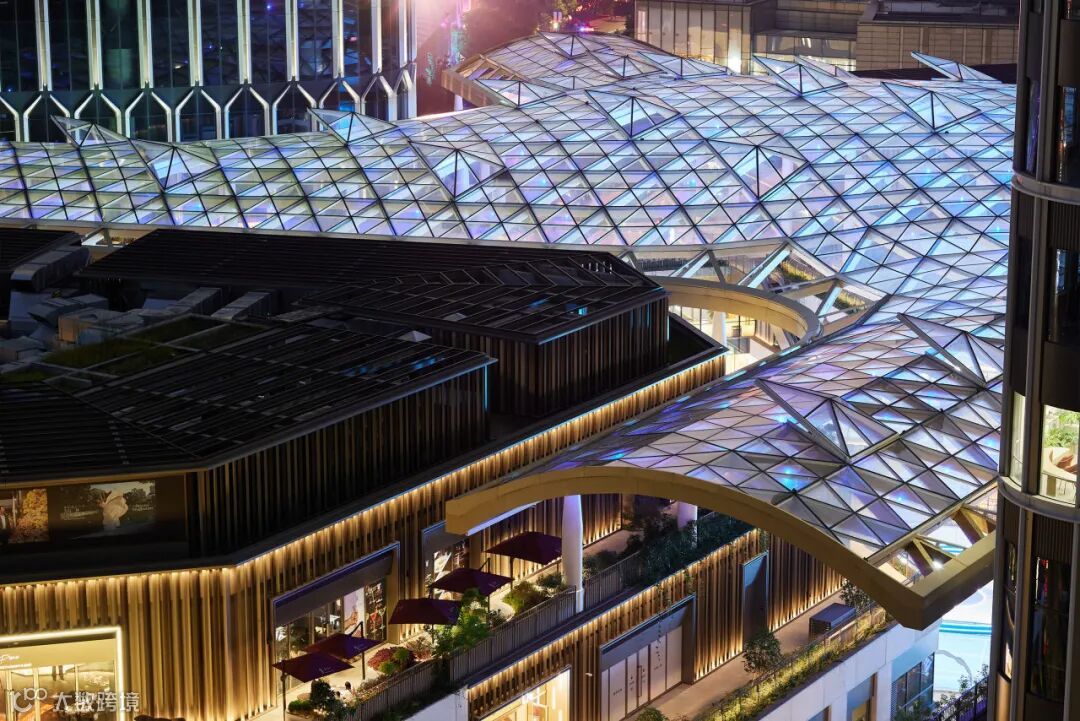

在天幕结构设计方面，奥雅纳团队主导了从形态探索、构造细节研究到网格系统设计的全过程，结合结构设计和美学，在实现高效设计的同时，构筑独特的视觉体验。
© Kingkay Architectural Photography
我们与建筑师紧密配合，对不同平面布置、板块划分方案进行结构可行性评估并提出优化建议，以更合理的解决方案，平衡建筑美学、结构合理性与项目造价。
© Arup

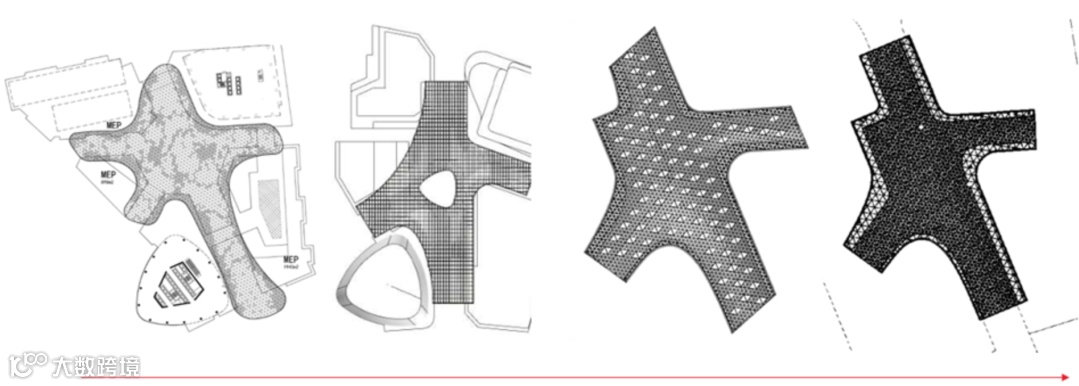

方案衍变
由于天幕结构为整体连续体，无法设置伸缩缝，而支撑天幕的多个单体建筑则相互独立，若采用强连接方式，天幕结构在地震或温度变化等工况下，将因拉扯而产生显著内力，严重影响幕墙杆件的外观与造价。
©Arup

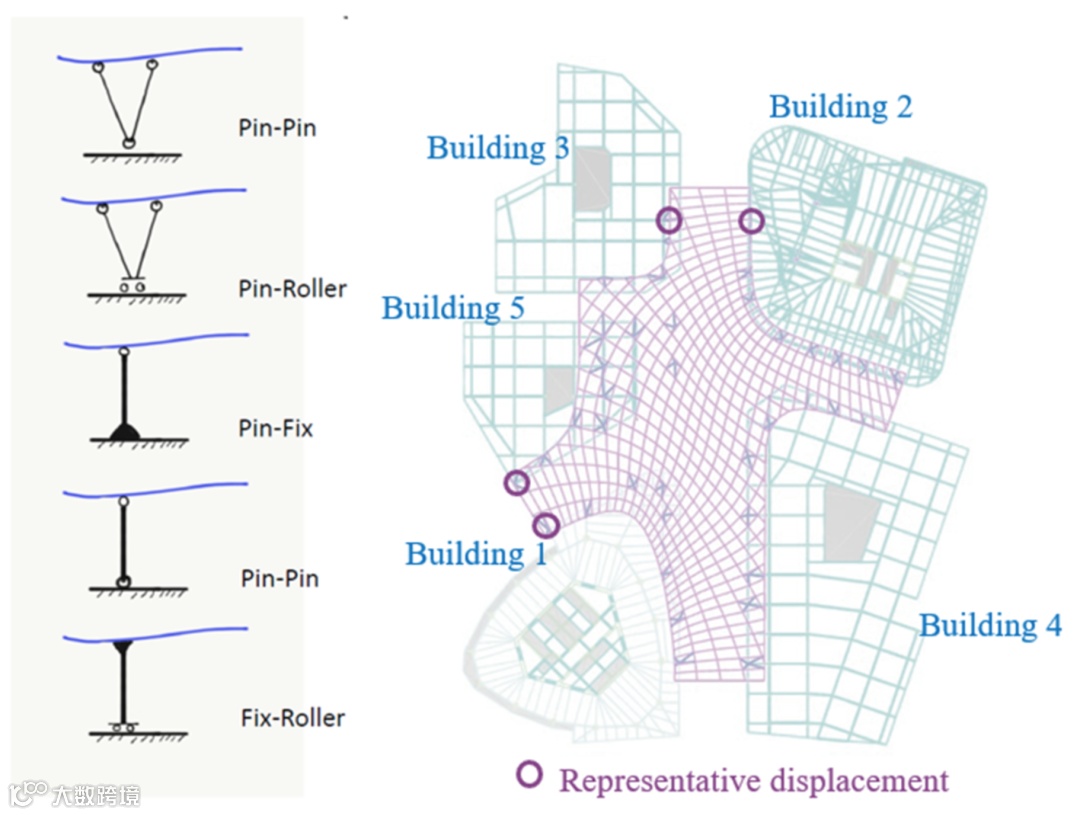

支座形式及相对位移研究
© Arup

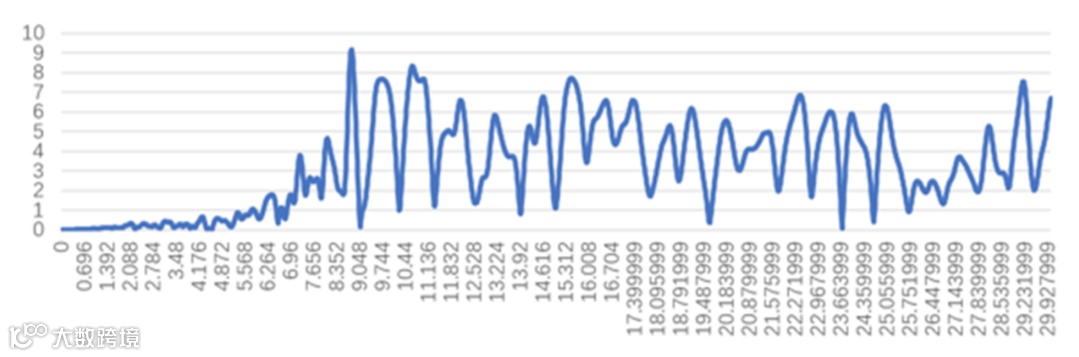

地震时程分析下的相对位移
对此，设计利用体量较大的单体建筑为天幕提供抗侧刚度，其余单体则利用双层高的长柱弱化抗侧刚度。与此同时，我们通过对裙房进行地震时程分析，有效验证并控制侧向位移不超过设计假定，确保结构安全与可靠性。
© Kingkay Architectural Photography

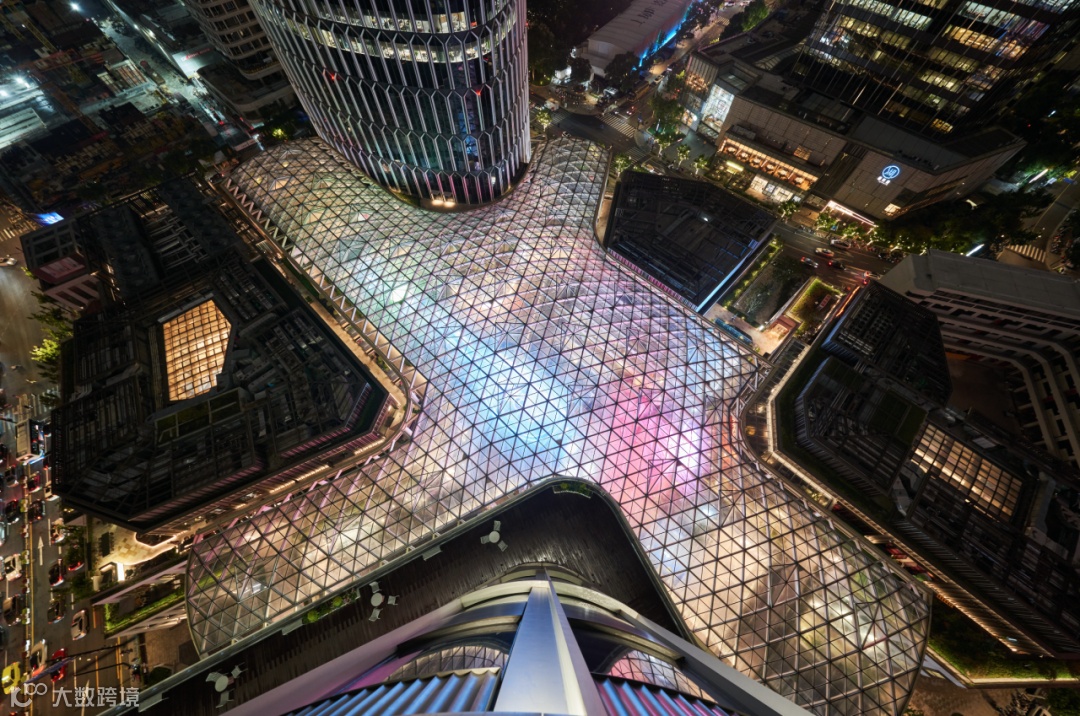

在天幕方案阶段设计中，我们运用找型等技术，优化结构曲面，大幅提升了结构效率，并减少了材料用量和施工能耗，从而降低碳排放。
© Arup

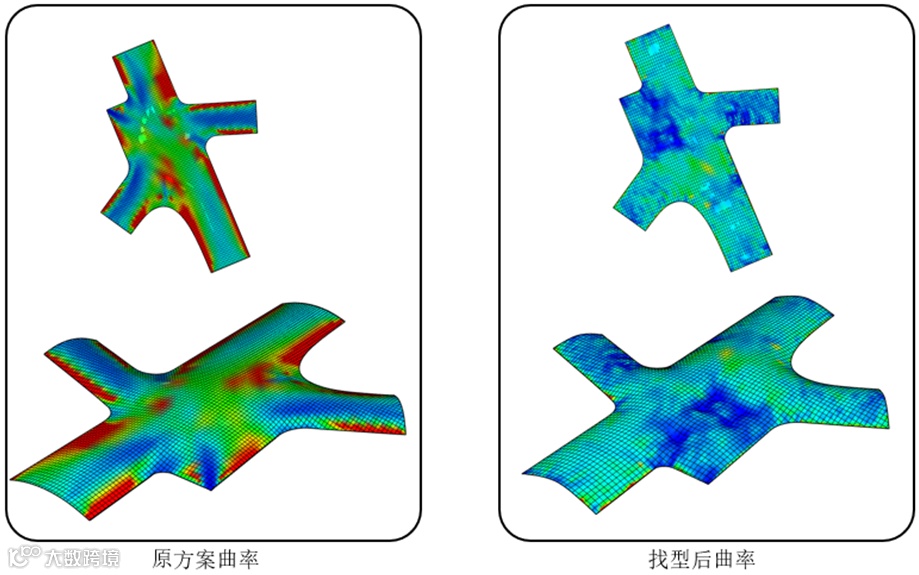

结构找型技术方案对比
历史建筑整体平移
传承城市文化

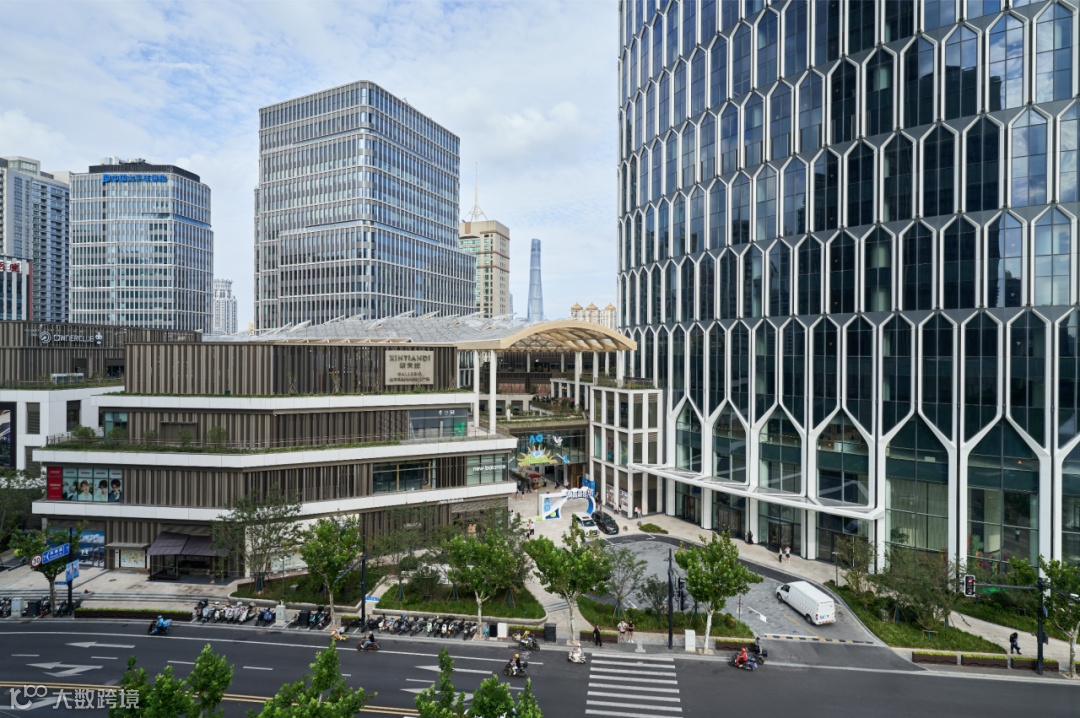

项目所在的太平桥片区保留了诸多极具上海特色的石库门建筑，街区承载了重要的历史文脉与文化记忆。其中，历史悠久的喇格纳小学与章太炎故居，均位于本次开发用地的旧址之上。
© Kingkay Architectural Photography

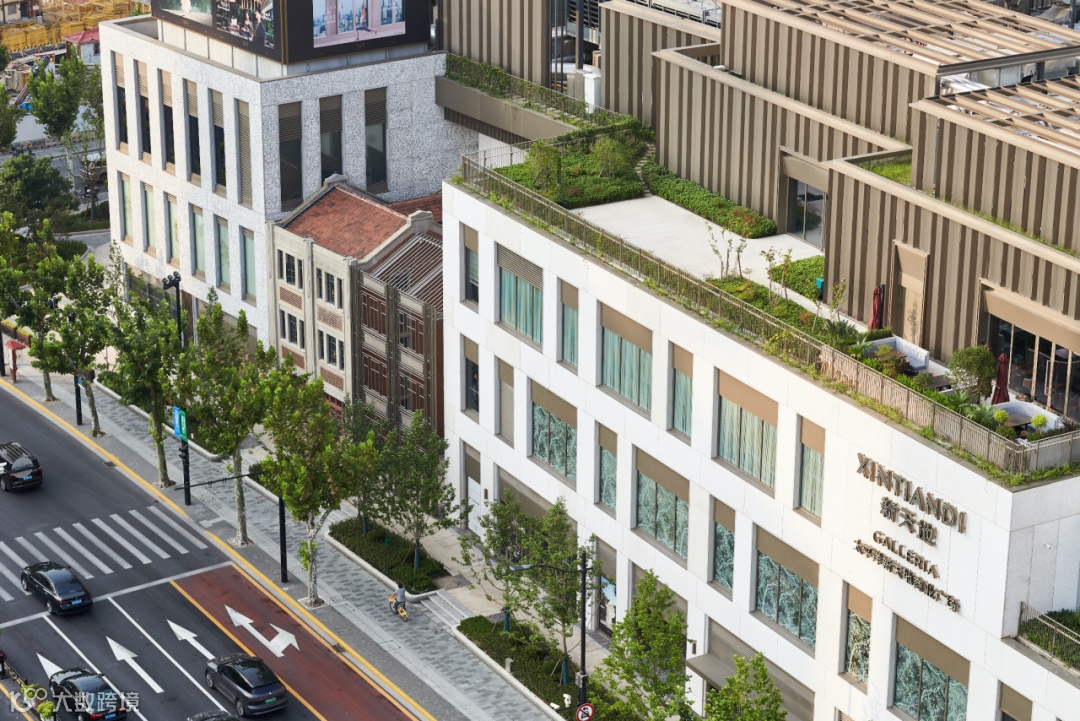

项目通过实施建筑平移、修缮与保护等手段，成功保留了这两座具有重要文化价值的历史建筑，并在此基础上融入现代设计理念，使这些建筑焕发新生，继续服务社会。
为实现“整体平移”，结构设计必须使承托建筑物平移的结构托盘满足临时施工工况，同时确保建筑竣工后的长期使用安全与功能实现。
© Kingkay Architectural Photography
喇格纳小学平移后，结构布置面临着地上建筑平移、而地下空间柱网与其不对齐的严峻挑战。为此，我们在首层设置托盘结构，实现实现“永临结合”。
© Arup

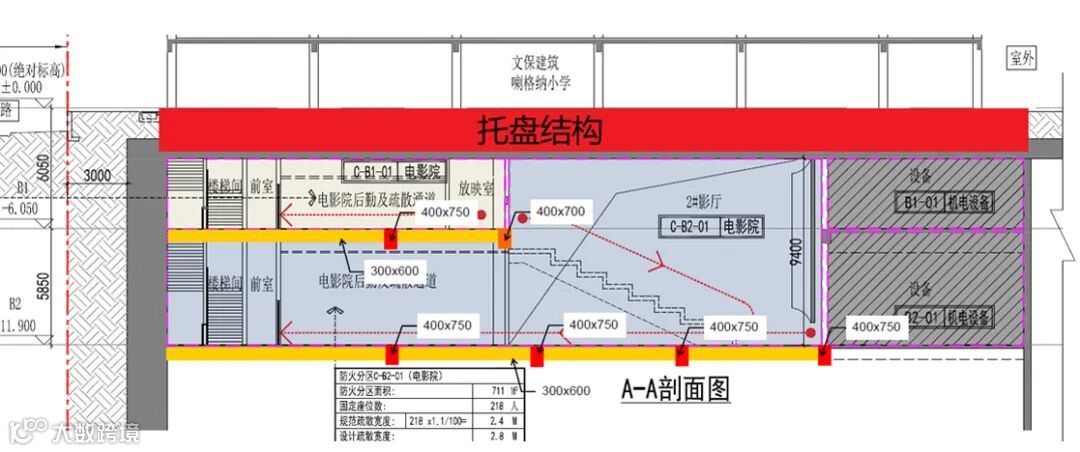

托盘结构位置关系示意图
在施工阶段，托盘结构承担临时支撑功能，保障历史建筑在地下施工期间的稳定性与安全。在竣工阶段，托盘结构转化为首层转换结构，可有效协调柱网错位，保障地下商业空间的结构安全与功能完整。这一策略不仅确保了项目的安全落地，还有效增强了地下功能空间设计的灵活性。
