光刻技术作为半导体制造中实现电路图案细微化的核心工艺，其本质是通过曝光系统将掩模上的精密图案精确复制至晶圆光刻胶层，而这一过程的技术突破始终围绕分辨率提升与工艺稳定性优化展开。
以ArF准分子激光扫描仪为例，其分辨率公式
R=k·λ/NA
揭示了超分辨率技术的核心逻辑——通过降低工艺因子k值突破物理极限。这一目标的实现依赖于多维度技术创新，包括照明系统优化、掩模结构改进及计算光刻手段的综合应用。

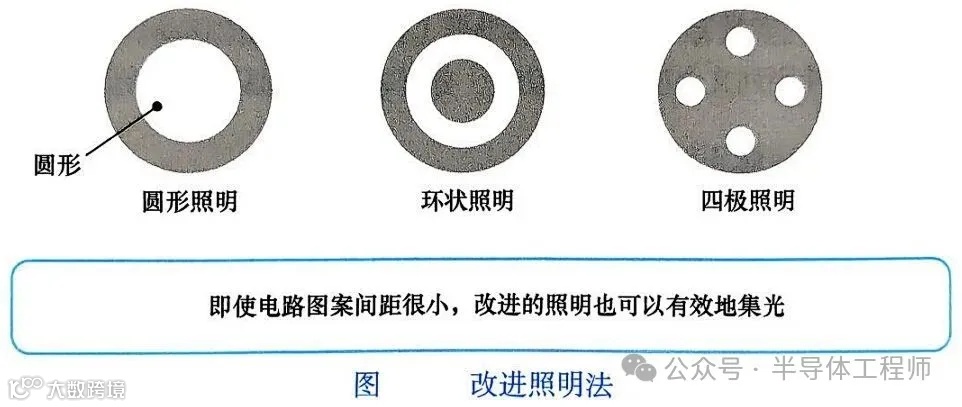

在照明系统设计层面，非传统照明模式如环形照明、四极照明通过调控光源空间分布，改变光刻胶表面光场干涉模式，有效抑制高阶衍射对图案边缘的影响，从而降低k值。

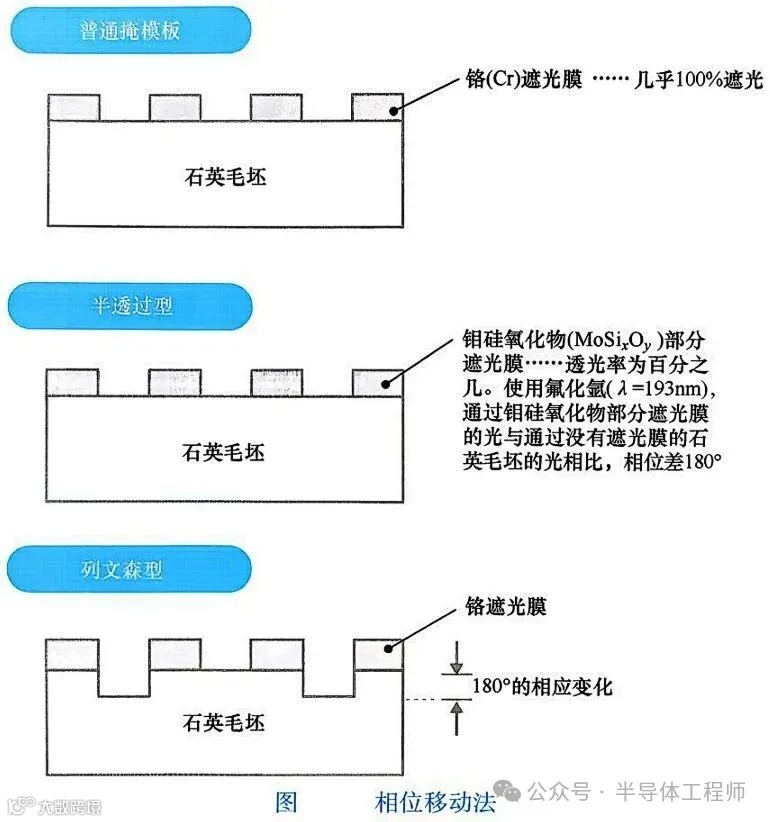

而相位移动掩模技术则通过引入半透过型或列文森型结构，利用光的相位差特性增强图案对比度：半透过型掩模通过遮光部分微透光设计，使透过光与石英基板光产生180°相位差，聚焦曝光能量于光刻胶顶部；列文森型则通过石英基板刻蚀形成相位移动器，使相邻线路图案产生相位干涉，将分辨率提升至光源波长的一半，尤其适用于高密度接触型电路。

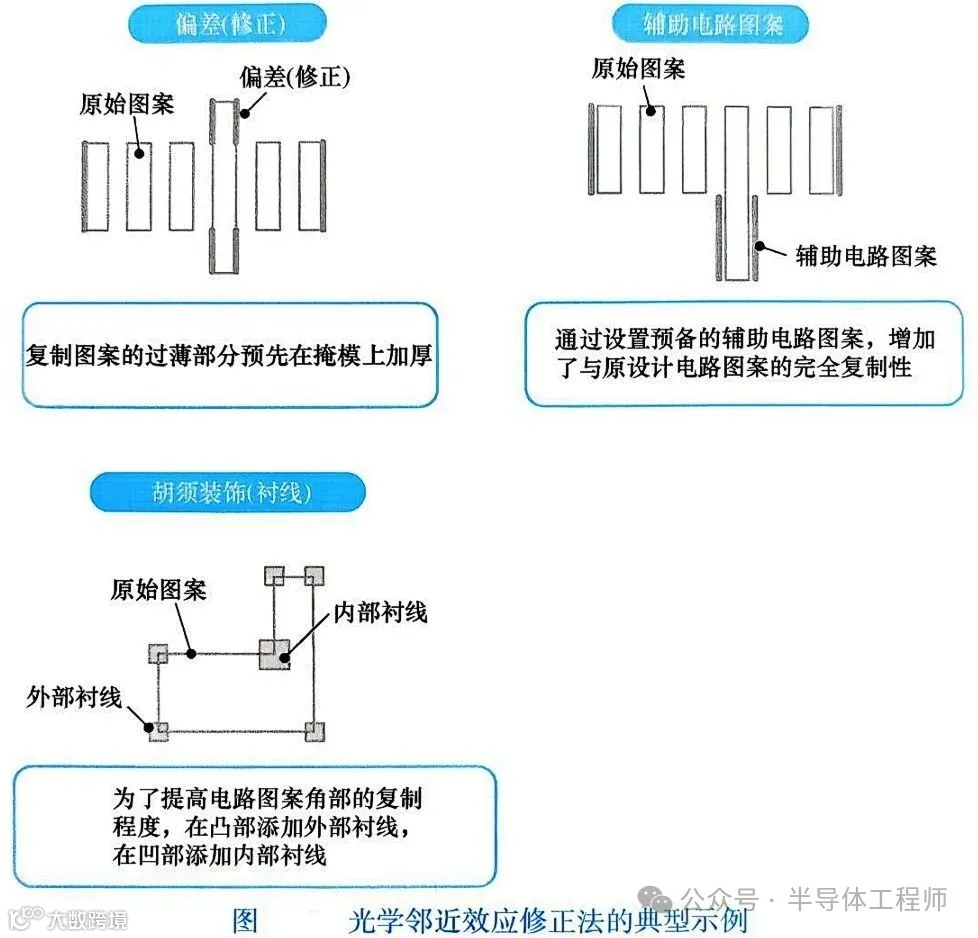

光学邻近效应修正（OPC）作为计算光刻的代表技术，通过预补偿曝光过程中的衍射与干涉畸变，确保实际图案与设计高度一致。其实现路径涵盖尺寸偏差修正、辅助图案添加及衬线优化等策略，但复杂图案的电子束扫描需求导致掩模成本激增——先进制程掩模套组价格已超1亿日元。
为缓解成本压力，多拼板技术通过扩大单次曝光面积提升产能，2/3面板设计使单次曝光芯片数量倍增，成为提升吞吐量的关键手段。
保护膜技术则聚焦于工艺可靠性保障。通过在掩模表面贴附超薄防尘膜，既可防止颗粒污染与机械划伤，又因异物焦深差异避免缺陷转移至晶圆。近年来，该技术进一步与EUV光刻兼容，开发出低热膨胀系数保护膜以适应13.5nm极紫外光波长，同时结合原位监测系统实现膜上异物实时检测。
当前，光刻技术正朝向更精密的维度演进。OPC算法通过深度学习模型实现缺陷预测与动态修正，将修正效率提升30%以上；EUV光刻中的反射式掩模与高NA镜头组合推动k值突破0.25，支撑3nm以下制程量产；而纳米压印光刻（NIL）作为补充技术，通过模板压印实现亚5nm特征尺寸，在存储器制造中展现独特优势。
这些进展共同印证：光刻技术的每一次突破，都是光学物理、材料科学与计算工程的深度融合，持续推动着半导体行业的精细化进程。
