导读：图文+视频，很干很详细！

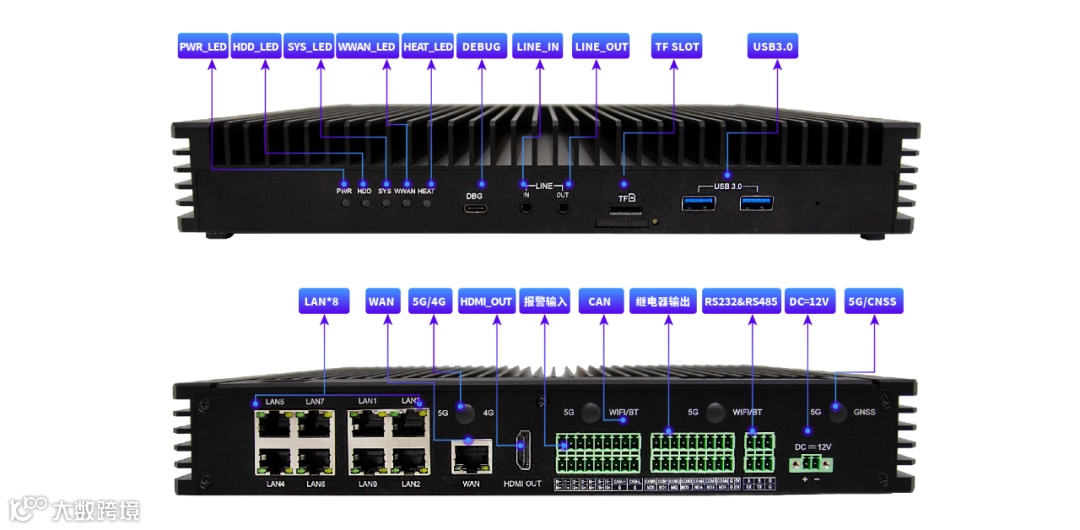

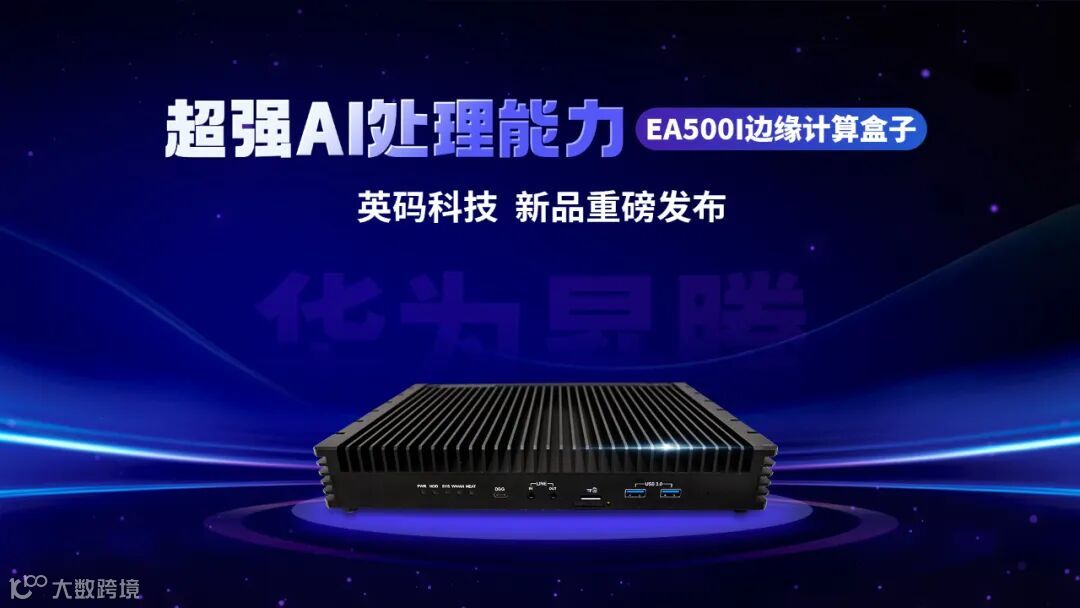

EA500I是英码科技联合华为昇腾精心打造的AI边缘计算盒子，其搭载昇腾310系列处理器，可提供20TOPS INT8 的计算能力，并设计了丰富的外围接口，包括Type-C系统调试口、LINE音频接口、USB3.0*2、千兆LAN*8、WAN*1、5G/4G、GNSS天线口、HDMI-OUT接口、RS232/RS485接口等；EA500I具有云边协同、大容量存储、配置灵活等特点，可以在边缘环境广泛部署，满足在智慧交通、智慧社区、智慧商场、无人超市等复杂环境区域的应用需求。（想了解更多产品详情请戳：EA500I）

边缘计算盒子的接口主要用于数据的传输和控制，是实现各种AI应用的重要桥梁。今天我们以基于昇腾AI芯片设计的EA500I边缘计算盒子为例，为大家讲解HDMI-OUT接口、5G/4G、蓝牙、LAN、USB3.0、LINE等显示、通信、音频接口的使用示例，以及连接成功后进行目标检测算法的具体操作演示。

接口使用示例

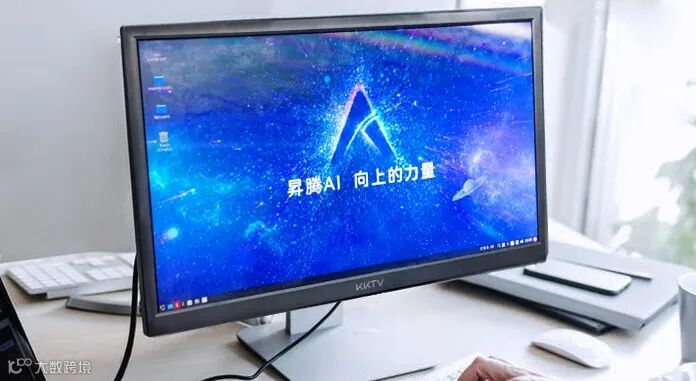

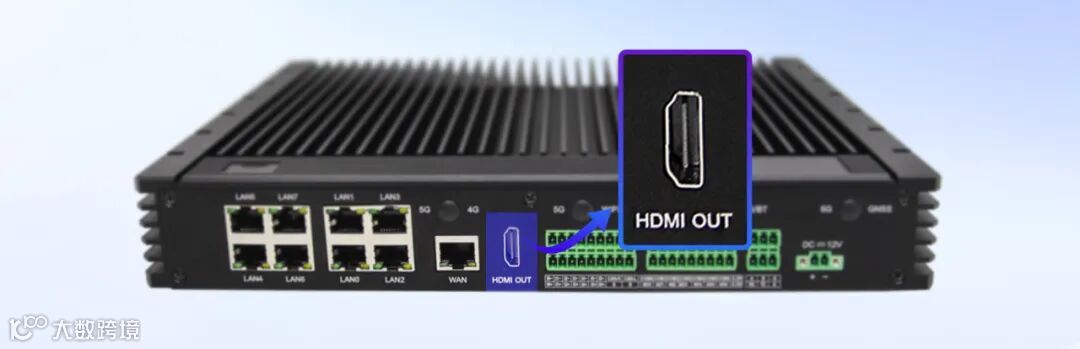

通过HDMI-OUT接口显示桌面系统

①将外接显示屏幕通过HDMI线连接到HDMI-OUT接口中。

②给边缘盒子接通电源后，可直接显示可视化操作系统。

通过5G/4G接口连接网络

①首先确认好SIM卡安装到内部模块中，随后设置管脚电平为通信模组供电，出现usb0网卡，回显端口为 /dev/usb0。

②通过查看注册命令可以看到与基站注册成功；

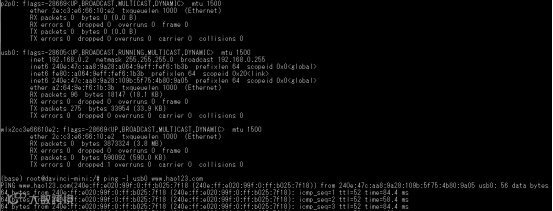

echo -e "AT+CGREG?\r\n" > /dev/ttyUSB0，返回2，1或0,1,；执行：ifconfig usb0，可查看到已经获取到IP；执行：ping -I usb0 www.hao123.com成功

通过蓝牙接口连接音频设备

①首先使用hciconfig -a #获取蓝牙模块信息；hciconfig hci0 up 给蓝牙设备上电。

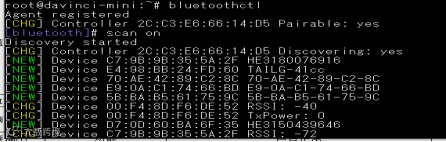

②执行：bluetoothctl，可以进行蓝牙操作；执行：scan on ，搜索附近蓝牙设备；找到已知的蓝牙设备，执行：scan off。

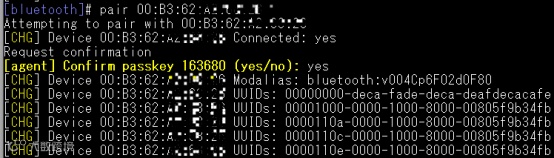

③以手机为例，执行：pair 【设备MAC地址】，终端显示配对确认，输入：yes；手机终端上点击【配对】。

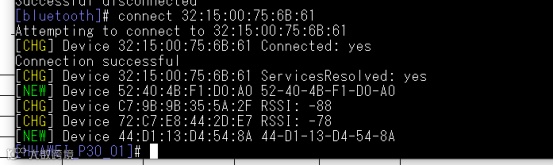

④执行：trust 【设备MAC地址】；执行：connect 【设备MAC地址】，手机上操作，对被测设备进行蓝牙连接，提示连接成功，且显示是做为音频设备被连接；

通过LAN接口连网后使用SSH登入设备

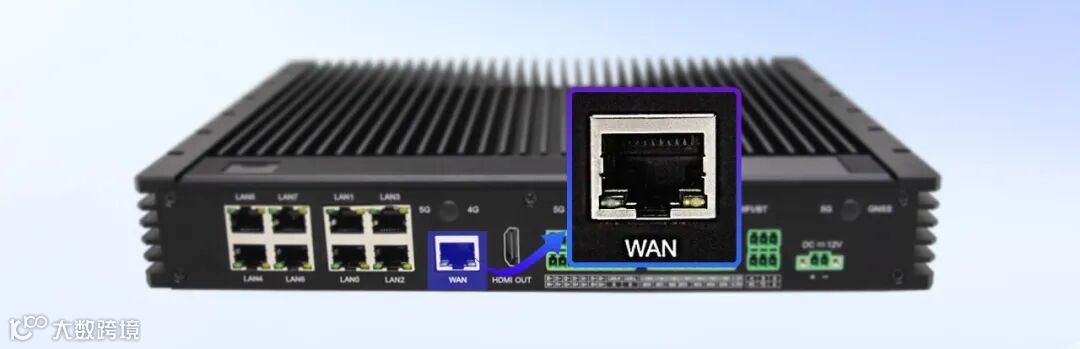

①首先将网线连接到盒子上的WAN网口，确保接入网线可正常使用。

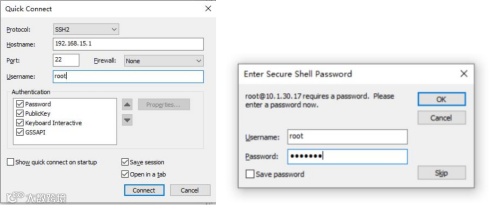

②使用软件工具登录设置的 IP 地址：192.168.150.1，对应eth1网卡。

通过USB3.0连接鼠标并读写测试

①接入USB鼠标设备，然后上电，使用fdisk -l查看打印信息；

②使用mount /dev/sda1 /mnt进行挂载后，可进行写数据测试：dd if=/dev/zero of=/mnt/test2 bs=4096 count=1048574；读数据测试：dd if=/mnt/test2 of=/dev/null bs=4096 count=1048574

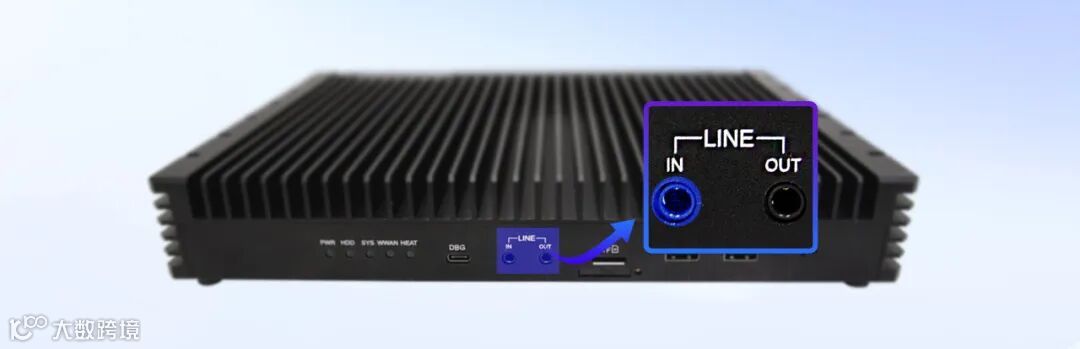

通过LINE音频接口实现录音、播放

①首先将带录音功能的耳机插入到盒子的3.5mm的LINE-IN音频接口中。

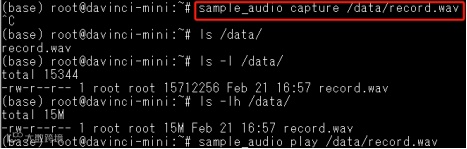

②使用sample_audio capture /data/record.wav命令，驱动耳机进行录音可生成录音文件;使用sample_audio play /data/record.wav可进行播放录音文件。

目标检测算法演示

以上主要讲解了英码科技EA500I边缘计算盒子的接口功能，在软件层面，英码科技也对昇腾平台做了自研算法的移植，以验证常用的深度学习框架可适配昇腾达芬奇架构。以下是基于YoloV5的行人入侵检测算法演示视频，可点击视频观看。

以上视频主要以英码科技自研的算法在EA500I边缘计算盒子上进行算法应用演示，主要步骤如下：

硬件准备

1、前端视频采集摄像头

2、后端数据处理：英码科技EA500I边缘计算盒子

3、前后端通过网线连接到同一网段下

4、保持正常电源，获取两个ip地址

算法应用操作演示

1、打开百度，输入盒子ip地址等待跳转；

2、输入账号密码可直接进入到算法应用部署后台；

3、先进行前端摄像头接入到盒子中，选择“IPC接入”；

4、点击“新增”，接入协议选择：RTSP，设备名称、序列号可自定义，IP地址代表唯一标识可自定义；

5、设备地址输入：rtsp//:<摄像头IP地址>：554/live/xr，本次填入摄像头IP 10.1.30.201，点击确认；

6、点击“算法任务”进行算法配置，同样点击“新增”；

7、进行参数配置，任务名称自定义，算法名称选择行人检测，IPC名称选择前面接入的IPC摄像头；

8、出现初步预览后，选择区域全选，定时上报代表警告上报频率，可自定义，点击确认后等待算法运行；

9、约五秒钟后可以看到算法处于运行中的状态，点击概览，可以看到ipc接入的画面出现在概览中，行人可被检测到，并且能够在右端中汇总；

10、想了解所有的抓拍告警，可以选择点击推理结果，进入后可以看到所有的推理结果都被汇总。

至此，目标人形检测算法成功部署，且正常运行。

以上就是英码科技EA500I边缘计算盒子的重要接口使用示例和算法部署操作演示的全部内容。英码科技是昇腾重要的APN合作伙伴，将持续推出更多基于昇腾AI芯片的边缘计算盒子和技术干货，欢迎持续关注~
