建筑设计CAD绘图之《七步成师》

众图科技

2016-10-24

导读：我的图文

大家好，

我是一个集颜值与智慧于一身的宝贝，

致力于为大家推送CAD制图武林绝学，

你们可以叫我-----CAD宝宝！

今天为大家献出此秘籍，请大家一定要仔细看，因为很短，一不小心就看完了！没错就是传说中的又短又快！请睁大眼！

1.bcount统计块数量的命令。要数车位的记住这个命令了！前提是你的车位都是同样名称的块。

什么，找不到？在装CAD的时候记得勾选Express tools，否则的话就没有啦！

2.overkill删除重复线，大声告诉我这个命令你记住了！因为已经搬出来三遍了！

3.audit修复图里的各种莫名错误。执行field命令，插入字段的一个简单运用。

我们想字段关联PL封闭线，自动显示它的面积，而且随折线的变化实时显示面积：

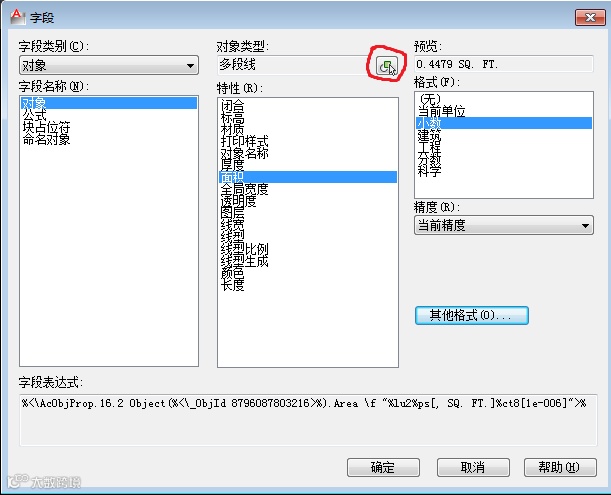

首先输入命令，然后弹出对话框，按照下图设置好

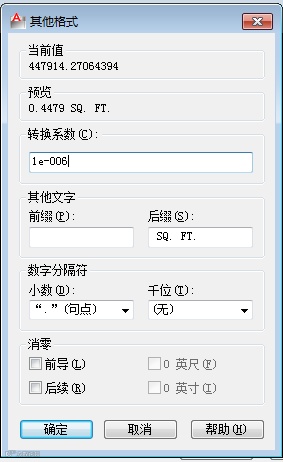

点击红色圈圈，来选择你画好的PL。然后点击其他格式，设置转换系数位10的-6次方，因为我们都是毫米单位，面积算出来是平方毫米，所以这是让面积是平方米的办法。

确定，然后自己去试吧！

什么？数值不变？RE一下试试！

5.命令BO，自动检测封闭区域边缘，生成PL线。

6.假设我们刚刚复制了一堆线条，想要再复制一遍，输入co空格，输入P空格，一个字，方便！

7.ME，定距等分，不用多说了吧，例如可以将块平均分布到PL线上。

好了，掌握了这七个命令，请让身边的人喊你大师！

喊了吗？如果身边的人看你不爽要打你，你来找我！我也不会负责的！
