在建筑设计这个行业，很多时候都是细节上的坚持和极致。在有些项目中，细节往往就是做事成功的关键，它常常就是决定事情发展的转折点。

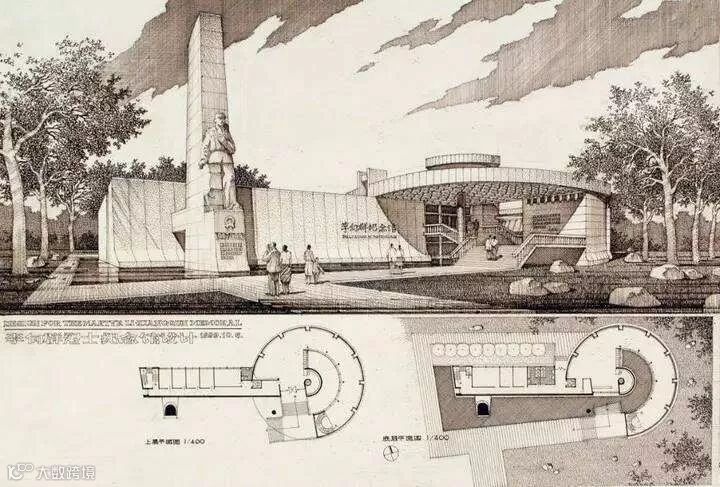

细节可以体现在很多地方，最明显的就是反应在图纸上。图纸是设计师的语言，一份高质量的图纸就如同一篇好文章，简洁流畅。从彭一刚老先生的手稿中，我们可以深刻地感受到老先生的设计功底，同时还能清晰地明白图纸中表达的内容。
尽管现在我们已经不需要手绘出图，全部采用计算机制图。然而，图纸中的每一个细节，小到尺寸标注、文字大小，甚至是一个图签，都能反应出一个设计人甚至是一个设计团队是否足够用心和负责。
而一份粗糙赶工完成的图纸，则有可能让他人质疑设计团队是否足够专业。甚至个别项目还因为设计图纸中表达的纰漏，引发了相关的法律纠纷。
那怎样才算是一份好的施工图纸呢？图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要。
建筑制图是通过符号来表达构造。
关于制图的规范有《总图制图标准》、《建筑制图统一标准》和《房屋建筑制图统一标准》。
在实际的项目中，我们往往会因为各种原因忽视了一些图纸中的表达细节。
（1）总图
在总图设计中，容易出现不规范的地方，一是过多地表达了顶部可见部分，导致变成了屋顶平面图，二是线型，三是图例。

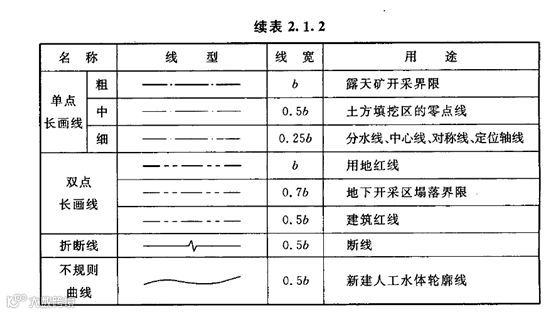

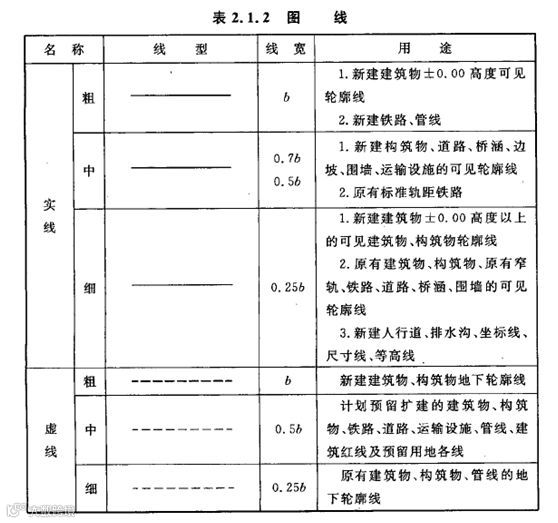

a、线型

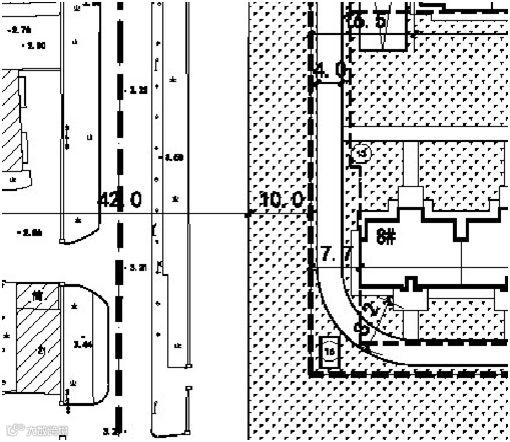

以下这张图中用地红线、建筑红线还有地下建筑轮廓线用了同样的线型，尽管在线型粗细上有分别，但是还是会造成混淆，不符合制图规范。
b、标注
《总图制图标准》中要求“总图中的坐标、标高、距离以米为单位。坐标以小数点标注三位，不足以“0”补齐；标高、距离以小数点后两位数标注，不足以“0”补齐。”在实际项目中，很多设计师都会把标注标注成小数点后三位。
(2)平面图
平面图是建筑专业施工图中最重要、最基本的图纸，同时也是其他工种进行相关设计与制图的主要依据。

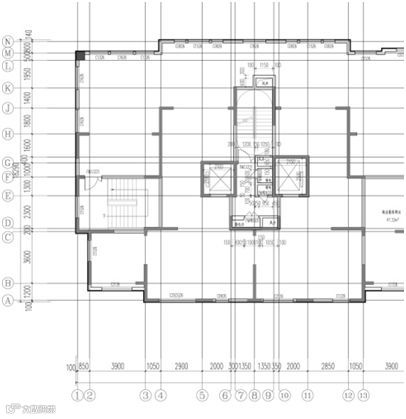

a、轴线、轴号
在平面图的绘制中，往往容易忽视的是轴线的编号，还有就是需要标注的尺寸等。绘制平面图，凡是结构承重并做有基础的墙、柱均应编轴线及轴线号，轴线编号的一般规则可参照《房屋制图统一标准》。

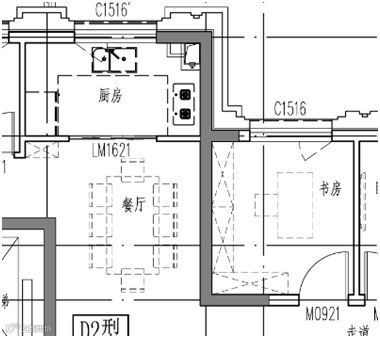

b、表达不规范
一些设计公司中会在平面中表达窗的开启扇和开启方向，而这其实并不是一种规范的表达方法。
(3)剖面图
剖面图用以表示房屋内部的结构或构造形式、分层情况和各部位的联系、材料及其高度等，是与平、立面图相互配合的不可缺少的重要图样之一。
剖面图除应画出剖切面切到部分的图形外，还应画出沿投射方向看到的部分。在剖面图中，有些设计图纸会将屋面表达得很细致，但其实是没有必要这样表达的，因为还会有屋面详图详细表达屋面的做法。而需要表达的楼地面标高、门窗洞口标高却没有表达。
在不同的设计阶段，图纸表达不同的深度。具体的文件编制深度，有以下相关的规范要求。
国标05J804《民用建筑工程建筑总平面设计深度图样》
国标09J802《民用建筑工程初步设计深度图样》
国标09J801《民用建筑工程施工图设计深度图样》
国标2009JSCS《全国民用建筑工程设计技术措施》（规划建筑）
05SJ806民用建筑工程设计互题资料深度及图样—建筑专业
（1）方案阶段
方案设计文件，应满足编制初步设计文件的需要，应满足方案审批或报批的需要。除了考虑建筑的造型和功能要求外，还需要考虑管井、设备用房和疏散楼梯。这样会在很大程度上减少进入下一个阶段的图纸大改动。
（2）扩初
主要是进行技术设计，确定所有的设备用房和管井确定，以及主要管线的标高。扩初除了完成图纸。涉及建筑节能、环保、绿色建筑、人防、装配式建筑等，其设计说明应有相应的专项内容。
（3）施工图设计
应满足设备材料采购、非标准设备制作和施工的需要。对于涉及建筑节能设计的专业，其设计说明应有建筑节能设计的专项内容；涉及装配式建筑设计的专业，其设计说明及图纸应有装配式建筑专项设计内容。
