下面为大家带来众图互联旗下核心智能产品——AI结构智能系统优化技术的合作案例。合伙人接到项目后向众图互联提供所需优化的结构模型、项目对应的建筑图纸、以及优化约束条件后，15小时出成果，3天交付项目，单项目节省250万元，有效控制项目成本，获得客户一致好评。

项目简介

项目地点：广东佛山

建筑规模：该项目分为地上建筑及地下室两大部分，其中高层住宅3#楼、5#楼、6#楼，面积合计约66767平方米，地下地库约30288平方米，合计约97055平方米。

本项目的地震烈度等级为7度，场地类型为II类，50年基本风压为0.50kPa。

下面介绍的内容是单以5#楼A座为代表

约束条件

除了提供上述的电子资料，开发商还给出了优化约束条件，以便最终生成的优化后的经济模型更加接近开发商的需求。

1. 优化后的梁高不能大于原结构模型的梁高。

2. 外圈梁的梁高不变。

3. 剪力墙伸缩不能超过洞口。

优化用时

合伙人提供结构模型日期：2021年3月29日；

众图互联返回优化后的结构模型的日期：2021年3月31日。

优化系统可以全天无间断运行，本项目在系统内部一共全自动运行了约15小时，

优化结果

（以下列出的是有明显变化的构件）

多余剪力墙的删除

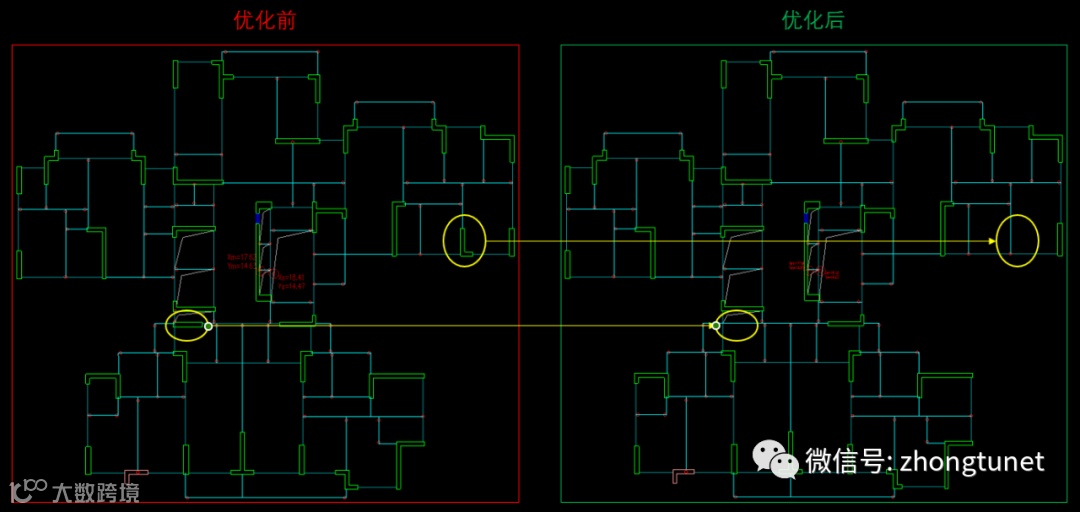

经过优化系统的智能筛选，最终确定下图两片剪力墙满足从地板层到屋顶层的删除标准。

经过计算，删除这两处的剪力墙为本工程节约成本约12万元，其中钢筋用量减少了约6.7吨，混凝土减少了53立方米。同时，因为这两片剪力墙的删除，为建筑提供更多的方案的可能性。

剪力墙长度优化

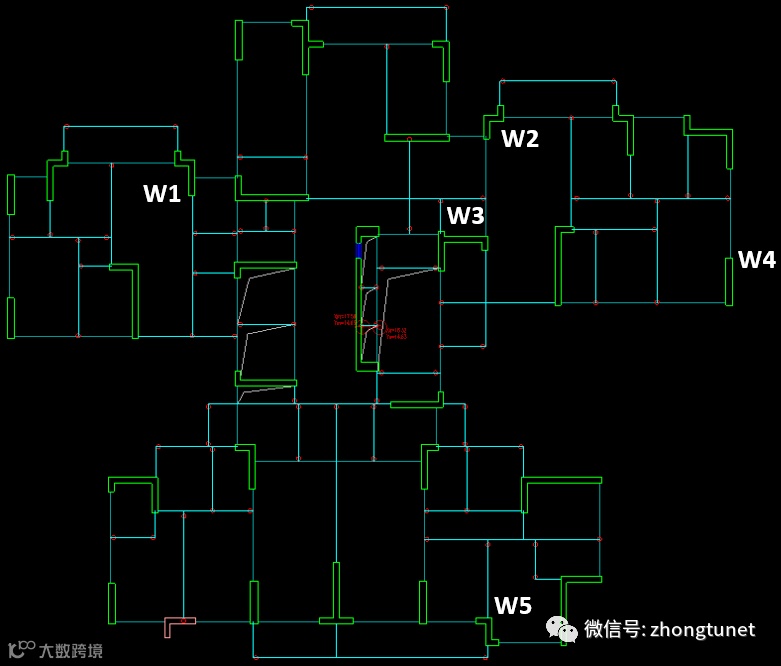

经过系统在确保安全以及符合国家规范的情况下智能地筛选出最经济的各个剪力墙的长度，最终确定下图所示的剪力墙分别可以缩短一定的长度：

• W1剪力墙长度可以缩短200mm；

• W2剪力墙长度可以缩短800mm；

• W3剪力墙长度可以缩短200mm；

• W4剪力墙长度可以缩短300mm；

• W5剪力墙左翼长度可以缩短200mm，右翼长度可以缩短250mm

经过计算，缩短上述剪力墙可以为开发商节省约为8万元的造价，其中钢筋用量减少了约5.1吨，混凝土用量减少了29立方米。同时，因为这两片剪力墙的删除，为建筑提供更多的方案的可能性。

梁尺寸优化

优化系统能够智能地在确保符合安全和国家规范的前提下，考虑建筑结构的整体效应，对每一根梁构件进行尺寸调整。

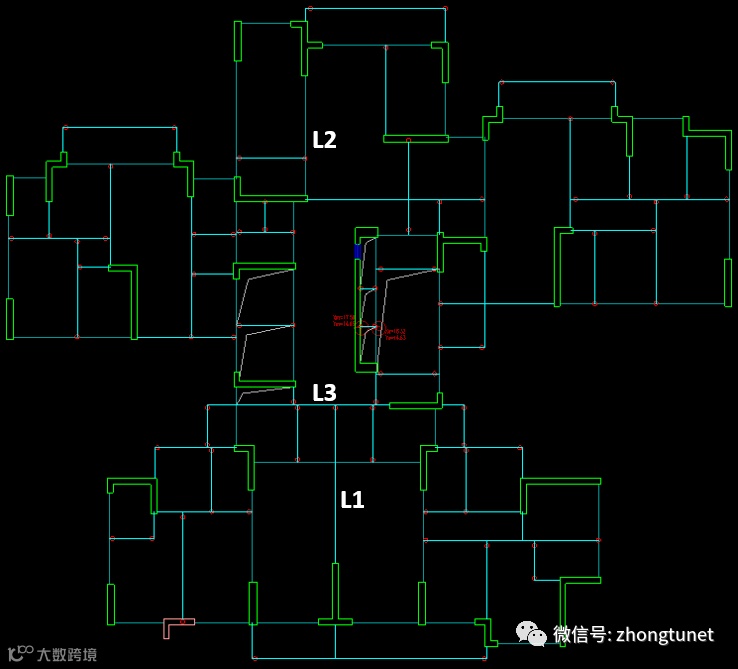

例如，下图为本项目第五层优化最显著中的三根梁，其对应的截面变化如下：

• L1梁截面从200x700调整为200x500；

• L2梁截面从200x600调整为200x500；

• L3梁截面从200x700调整为200x550。

经过计算，优化系统对梁截面的调整为本工程节省了约7万元，其中钢筋用量较少了约2吨，混凝土用量减少了约50立方米。

本项目的5#楼A座的优化方案总计节省钢筋混凝土综合造价约为27万元，总项目节省钢筋混凝土综合造价250万元，每平方米节省钢筋混凝土综合造价约25.7元/㎡
