王定胜最新Angew，单原子ORR新进展！

第一作者： Ali Han, Xijun Wang

通讯作者： 王定胜

通讯单位： 清华大学

DOI： https://doi.org/10.1002/anie.202105186

  全文速览

单原子 M-N-C 催化剂的电子状态已被广泛研究以提高氧还原反应 (ORR) 的活性。然而，对孤立的双原子金属位点调制效应的深入研究却鲜有报道。有趣的是，在第一性原理模拟的指导下，作者发现相邻的 Pt-N₄可以通过调节效应增强 Fe-N₄的催化活性，其中 Pt-N₄ 可以调整 Fe-N₄ 活性位点的 3 d 电子轨道并优化 ORR 活性。受这一原理的启发，作者设计并合成了包含分散在氮掺杂碳基质中的孤立 Fe-N₄/Pt-N₄ 部分（Fe-N₄/Pt-N₄@NC）的电催化剂。该催化剂在在 0.1 M KOH 中的ORR半波电位为0.93 V vs. RHE，且循环10000次后，无明显的活性衰减。作者还证明了这种调制效应对于优化 Co-N₄/Pt-N₄ 和 Mn-N₄/Pt-N₄的 ORR 性能是无效的，说明了这种效应只能发生在Fe-N₄/Pt-N₄部分。这些结果在原子水平上刷新了对相邻双金属位点的认识，并为高效电催化剂的设计提供了合理的指导。

  背景介绍

氧还原反应 (ORR) 被广泛认为是最重要的催化过程之一，因为大量先进的能量转换和存储技术都涉及到它，例如燃料电池、金属-空气电池和H₂O₂电化学合成。但是，ORR中多电子转移过程缓慢，因此其动力学受到严重影响。由于ORR动力学过程可以显着决定能源相关设备的转换效率，因此对高效 ORR 电催化剂的探索引起了科学界广泛关注。最近，由 Fe-N₄ 组成的非贵单原子催化剂 (SAC) 因其成本低和金属利用率高（~100%）而成为有前景的商业催化剂候选者。然而，与基准 Pt 相比，Fe-N₄ 的结构拥有对称的电子分布，导致对氧中间体（例如，OOH*、O* 和 OH*）的吸附能仍不是最优。因此，想要在实际应用中用 Fe-N₄ 催化剂替代Pt催化剂去获得优异的性能和稳定性，是十分具有挑战性的。

  图文解析

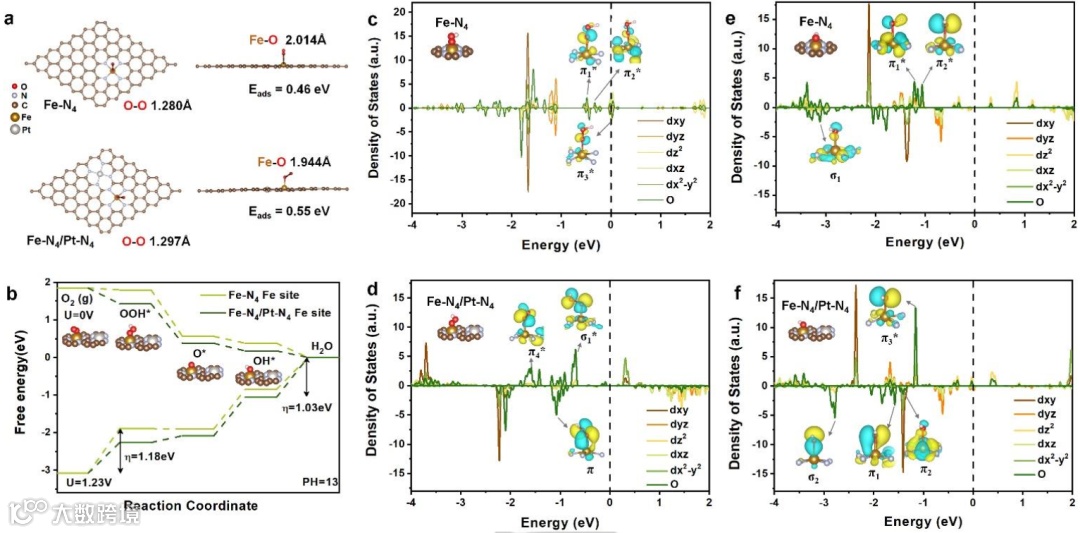

图1. a，Fe-N₄和Fe-N₄/Pt-N₄的O₂吸附模型； b，Fe-N₄ 和 Fe-N₄/Pt-N₄ 上 ORR 的吉布斯自由能图；c-d，在 OOH* 吸附后计算的 Fe-N₄ (c) 和 Fe-N₄/Pt-N₄ (d) 状态的偏置态密度；e-f，在 OH* 吸附后计算的 Fe-N₄ (e) 和 Fe-N₄/Pt-N₄ (f) 状态的偏置态密度。

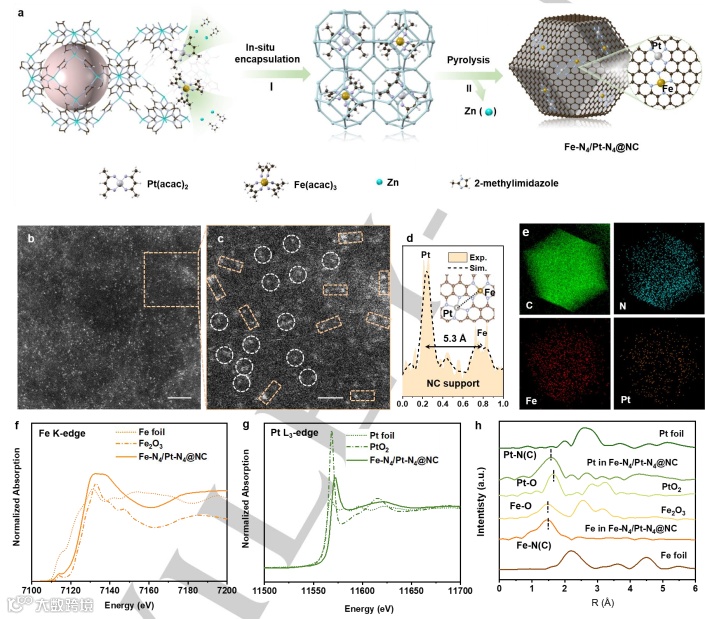

图2. Fe-N₄/Pt-N₄@NC 的结构表征。a、Fe-N₄/PtN₄@NC的合成示意图； b，Fe-N₄/Pt-N₄@NC的原子分辨率HAADF-STEM图像；c，原子分辨率放大的Fe-N₄/Pt-N₄@NC 的HAADF-STEM 图像，用于显示原子分散的 Fe 原子和 Pt 原子，用橙色虚线矩形突出显示；d，Fe/Pt 原子的平均强度分布（由橙色虚线矩形表示）显示 Pt 和 Fe 之间的距离为~5.2 Å；e，分别为C（绿色）、N（蓝色）、Fe（红色）和Pt（橙色）的EDS元素mapping图像； f-g，分别为 Fe K-edge 和 Pt L₃-edge XANES 光谱；h，傅立叶变换的 EXAFS 光谱。

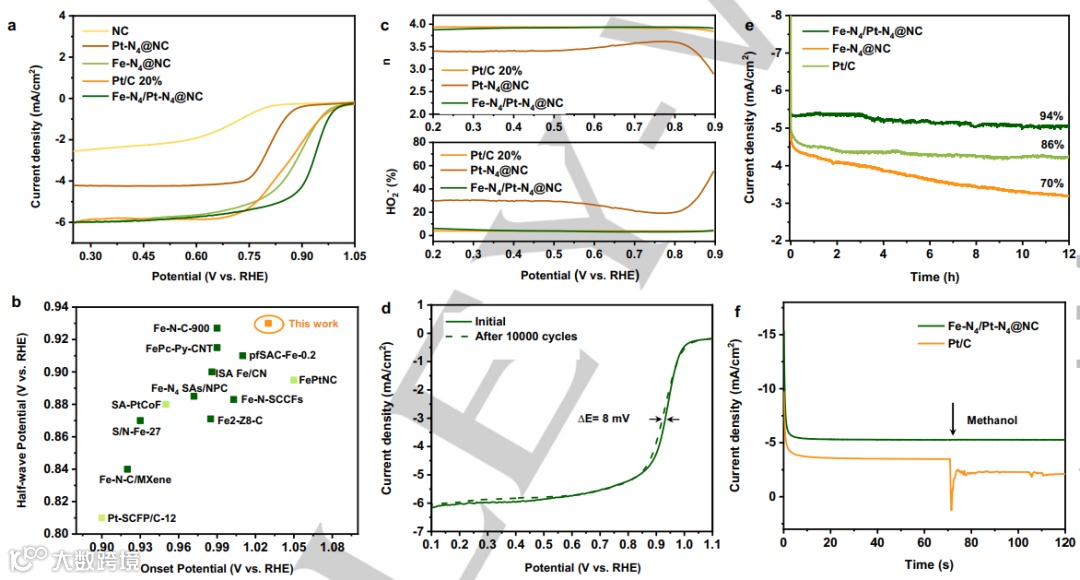

图3. Fe-N₄/Pt-N₄@NC 在 0.1 M KOH 中的 ORR 性能。a，不同催化剂在 O₂ 饱和 KOH 电解质中的线性扫描伏安曲线，扫描速率为 5 mV/s；b，Fe-N₄/Pt-N₄@NC（橙色方块）与先前报道的Fe基SAC（深绿色方块）和低Pt催化剂（浅绿色方块）的比较；c，Fe-N₄/Pt-N₄@NC 和对照样品的电子转移数（n）和 HO^2-产量； d，Fe-N₄/Pt-N₄@NC在循环前（实线）和循环后（虚线）的ORR极化曲线；e，Fe-N₄/Pt-N₄@NC在 0.70 vs. RHE 下的稳定性测试； f, Fe-N₄/Pt-N₄@NC 和 Pt/C 的甲醇中毒测试。

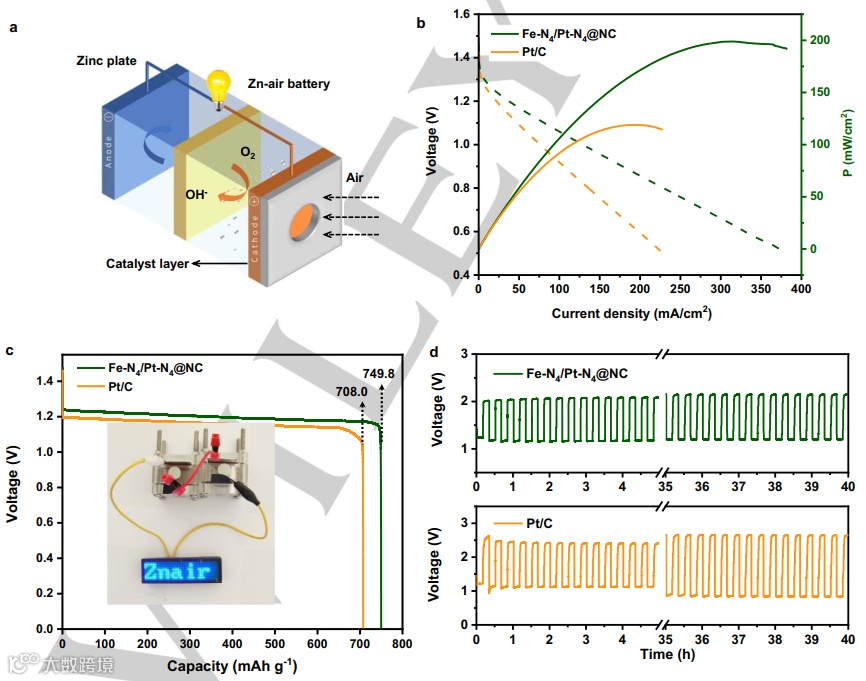

图4. Fe-N₄/Pt-N₄@NC的锌空电池性能。a，锌空气电池示意图；b，Fe-N₄/Pt-N₄@NC（绿色）和Pt/C（橙色）催化剂的锌空气电池充放电极化曲线和功率密度曲线；c，锌空气电池的放电曲线；d，锌空气电池的恒电流放电-充电循环曲线。

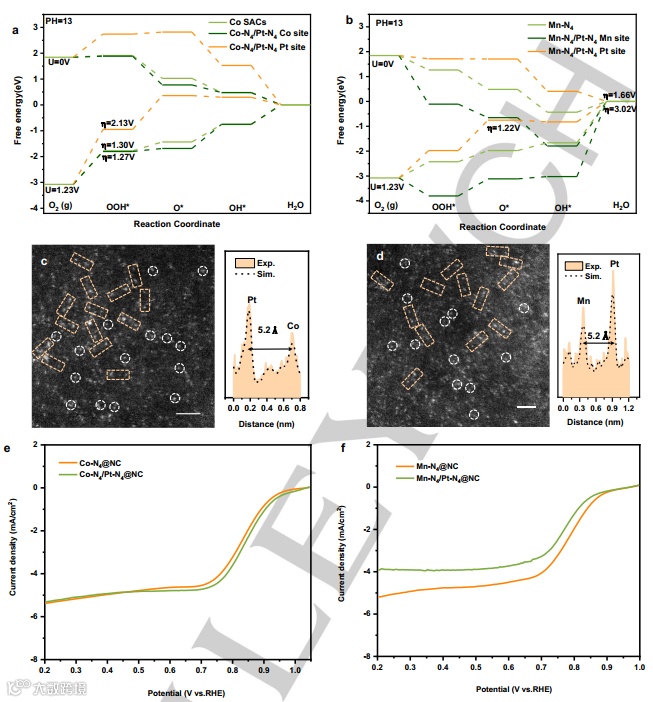

图5. a，Co-N₄、Co-N₄/Pt-N₄ 在 0 V 和 1.23 V 下 ORR 的吉布斯自由能图。b, Mn-N₄、Mn-N₄/Pt-N₄ 上 ORR 在 0 和 1.23 V 下的吉布斯自由能图。c，Co-N₄/Pt-N₄@NC 的原子分辨率 HAADF-STEM 图像，显示了原子分散的 Co 原子和 Pt 原子，用橙色虚线矩形突出显示。白色虚线圆圈代表 Co SAC。Co/Pt 原子的平均强度分布（由橙色虚线矩形表示）显示 Pt 和 Co 之间的距离为 ~5.2 Å；d，Mn-N₄/Pt-N₄@NC 的原子分辨率 HAADF-STEM 图像，显示了分散的 Mn 原子和 Pt 原子，用橙色虚线矩形突出显示。白色虚线圆圈代表 Mn SAC。Mn/Pt 原子的平均强度分布（由橙色虚线矩形表示）显示 Pt 和 Mn 之间的距离为 ~5.2 Å；e，Co-N₄@NC（橙色）和Co-N₄/Pt-N₄@NC（绿色）在O₂饱和的KOH电解液中的线性扫描伏安曲线； f，Mn-N₄@NC（橙色）和Mn-N₄/Pt-N₄@NC（绿色）在O₂饱和KOH电解液中的线性扫描伏安曲线。

  总结与展望

上述结果表明，作者从理论上和实验上提出，相邻的 Pt-N₄ 可以赋予 Fe-N₄ 更高的 ORR 性能。DFT 计算表明，相邻的 Pt-N₄ 可以通过调节 Fe-N₄ 上的电子结构来增强 O₂ 活性以及 ORR 中间体在 Fe-N₄ 上的吸附。因此，所构建的 Fe-N₄/Pt-N₄@NC 的半波电位高达 0.93 V vs. RHE，远优于 Fe-N₄@NC 和商用 Pt/C 催化剂。由 Fe-N₄/Pt-N₄@NC 驱动的锌空气电池表现出高的功率密度和出色的循环稳定性，有望取代商业 Pt/C。此外，通过对 Co-N₄/Pt-N₄ 和 Mn-N₄/Pt-N₄ 体系的调制效应进行的更深入的研究，作者证明 Pt-N₄ 对 Co-N₄ 和 Mn-N₄ 没有这种调制效应。这项工作提供了一种通过引入异质金属原子合理调节催化 Fe-N₄ 中心电子态的新策略，为其他能源相关的电催化剂开发开拓了新的道路。
