导读：本文通过简单的溶剂热策略成功地将K+预插入到V2O5结构中。作为电极材料，KVO纳米带在V2O5和K0.25V2O5的协同作用下具有优异的电化学性能。

喜欢就点击蓝字关注我们吧，订阅更多最新消息

通讯作者：武祥, Young-Rae Cho

通讯单位：沈阳工业大学, 釜山国立大学

论文DOI：10.1016/j.jcis.2022.08.046

全文速览

近年来，水系锌离子电池以安全、环保等特点在储能系统中具有很强的竞争力。然而，Zn²⁺缓慢的反应动力学和较差的循环性能阻碍了其广泛应用。本工作将K⁺嵌入到V₂O₅纳米层中，合成了以V₂O₅为主体，含少量K_0.25V₂O₅的复合材料。这种策略可以有效地缓冲电极材料的晶格膨胀并降低其内应力。此外，稳定的K⁺在循环过程中起到“支柱”作用，保护V₂O₅的层状结构不易坍塌。在V₂O₅和K_0.25V₂O₅的协同作用下，组装的锌电池呈现良好的循环稳定性和倍率性能。并且在较高的工作温度下仍然保持优异的比容量。

背景介绍

随着全球能源危机的加剧，迫切需要开发一些高倍率和长循环寿命的电化学储能技术。在过去的几十年里，锂离子电池在便携式电子产品和电动汽车领域占据着主导地位。但由于成本高、安全性差，限制了其在大规模储能系统中的应用。因此，寻找锂离子电池的替代品已成为一项紧迫的任务。近年来，水系锌离子电池因其天然丰富的锌资源、环境友好性和无毒性显示出重要的应用前景。在各种正极材料中，V₂O₅因具有大通道的层状晶体结构，有利于锌离子的传输与储存。为了进一步加快动力学反应过程，可以通过引入金属离子来扩大层与层之间的距离，从而提高其速率和循环性能。然而，大量金属离子的引入会降低V₂O₅的比容量。所以仅依靠预插层策略不足以提高电极材料的电化学性能。

本文亮点

1. 通过简单的溶剂热反应，将K⁺引入V₂O₅中间层，形成了以V₂O₅为主体，含少量K_0.25V₂O₅的复合电极材料。

2. K⁺起到“支柱”的作用，在循环过程中保护层状结构不易坍塌。同时，新形成的K_0.25V₂O₅相可以有效抑制活性物质的溶解。

3. Zn/KVO电池在 0.2 A g^-1时输出479.8 mAh g^-1的比容量。在 10 A g^-1电流密度，循环3000 圈后，仍维持其最初容量的 91.3%，展现出其优异的循环稳定性。

图文解析

首先对合成的样品进行结构表征。证实了K⁺成功地嵌入到了主体结构中，并形成了K_0.25V₂O₅的新相（图1）。从图2可以观察到两种电极材料的微观形貌。没有引入K⁺的V₂O₅样品呈颗粒状。KVO样品具有纳米带形状，并暴露出层状结构。纳米带的长度在500~700 nm之间，宽度在50~70 nm之间。纳米颗粒在K⁺的预嵌入下可沿b轴或[010]方向生长成纳米带。暴露的层结构有望提供较多的活性位点，以实现较高的倍率性能。对应的元素分析表明，K, V, O元素均匀地分布在纳米带中，进一步地证明了K元素的存在。

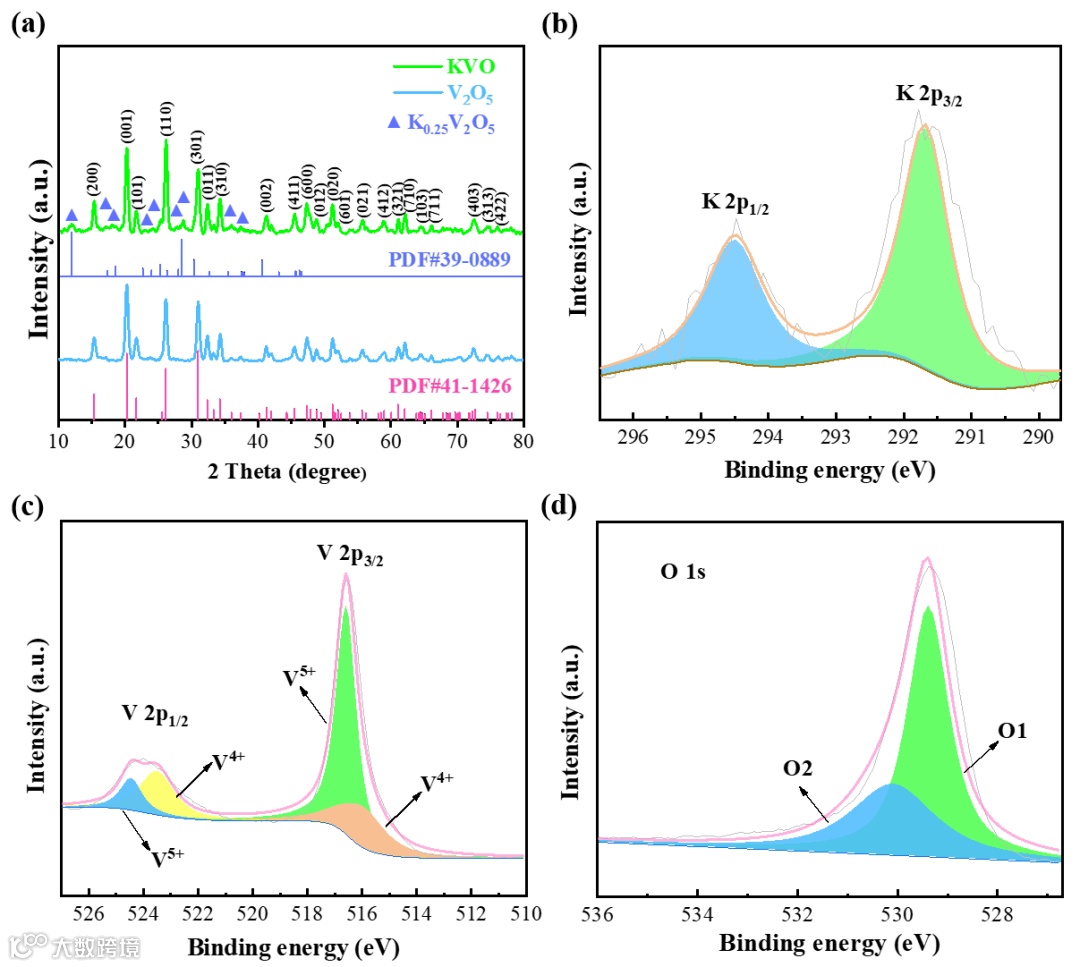

图1 样品的结构表征 (a) XRD图 (b-d) XPS测试 (b) K 2p (c) V 2p (d) O 1s

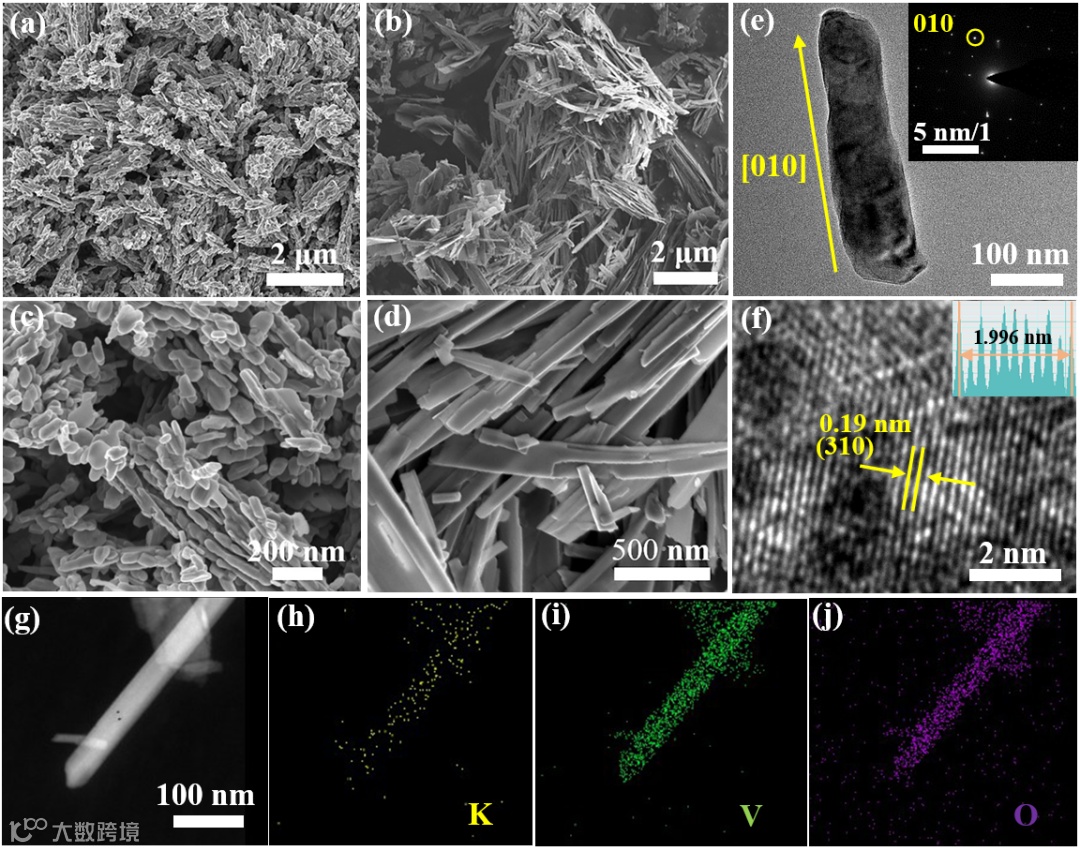

图2 形貌表征 (a, b)V₂O₅样品形貌 (c, d) KVO样品形貌(e, f) KVO样品TEM结构 (g) 对应的元素映射(h) K (i) V (j) O

为了进一步探索正极材料的电化学性能，本工作进行了一系列电化学测试。如图3所示，Zn/KVO电池在0.2 A g^-1电流密度下输出479.8 mAh g^-1的比容量。在10 A g^-1的电流密度下，KVO样品循环3000 圈之后仍具有91.3%的容量保持率。此外，还进行了在宽温度范围下的性能测试，表明KVO样品在不同温度下均具有良好的比容量和循环稳定性。

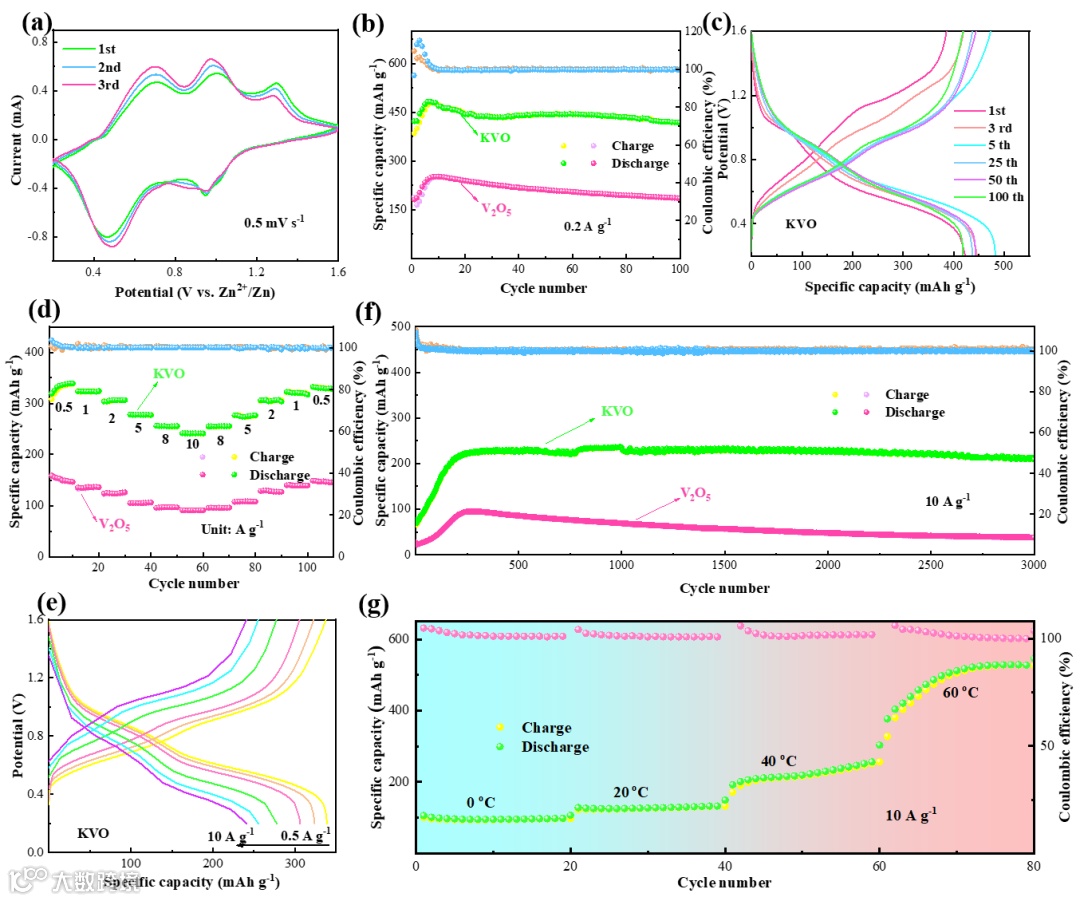

图3 样品的电化学性能 (a)前3圈CV曲线(b)在0.2 A g^-1下的循环性能 (c) GCD曲线 (d)倍率曲线(e)不同电流密度下的比容量 (f)在10 A g^-1下的循环性能 (g) 不同温度下的循环性能

接下来对电化学反应动力学进行了研究。利用GITT计算了Zn²⁺在KVO正极嵌入/脱出过程中的离子扩散系数。计算得到的D_zn为10^-9到10^-7 cm² s^-1，表明KVO纳米带有利于Zn²⁺的快速迁移，具有优异的速率性能。此外，组装后的Zn/KVO电池在0.2 A g^-1时，其能量密度为350 Wh kg^-1，功率密度为238 W kg^-1。

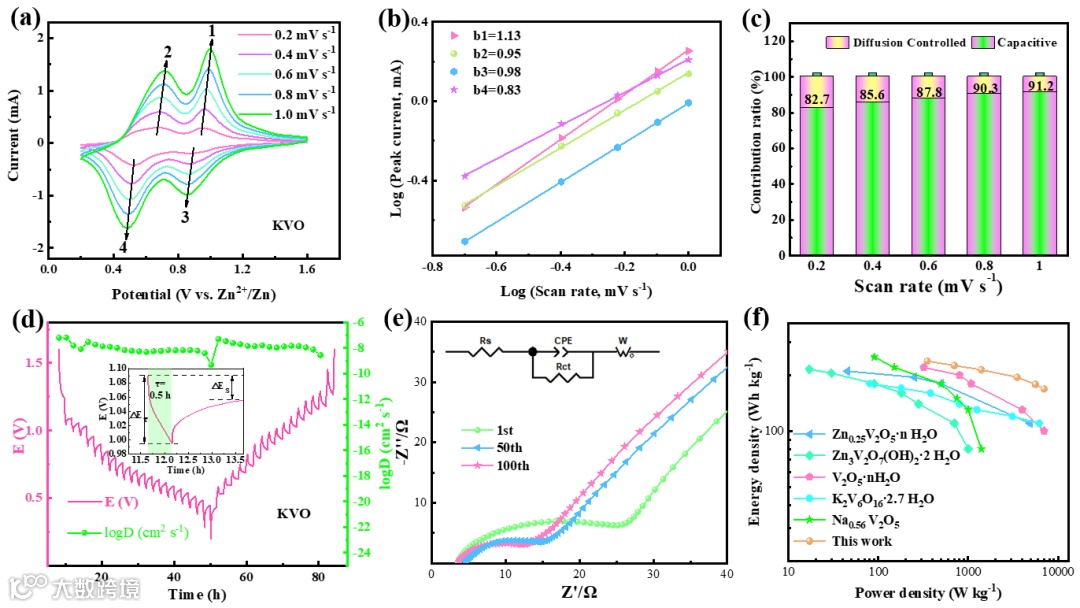

图4 (a)不同扫描速率下的CV曲线 (b) 从CV扫描中提取特定峰值电流下的log(i)和log(v)拟合图 (c)表面电容与扩散控制电极之间的贡献比 (d) GITT曲线 (e)电化学阻抗图 (f)拉贡图

最后，通过非原位XRD研究了KVO电极在不同位点的结构演变（图5）。一系列高度可逆的衍射峰揭示了其在充放电过程中Zn²⁺嵌入和脱嵌行为。结合XPS和TEM表征，证实了Zn²⁺成功地在主体材料中嵌入和脱出。在循环过程中，样品的形貌没有发生变化，展现出优异的结构稳定性。

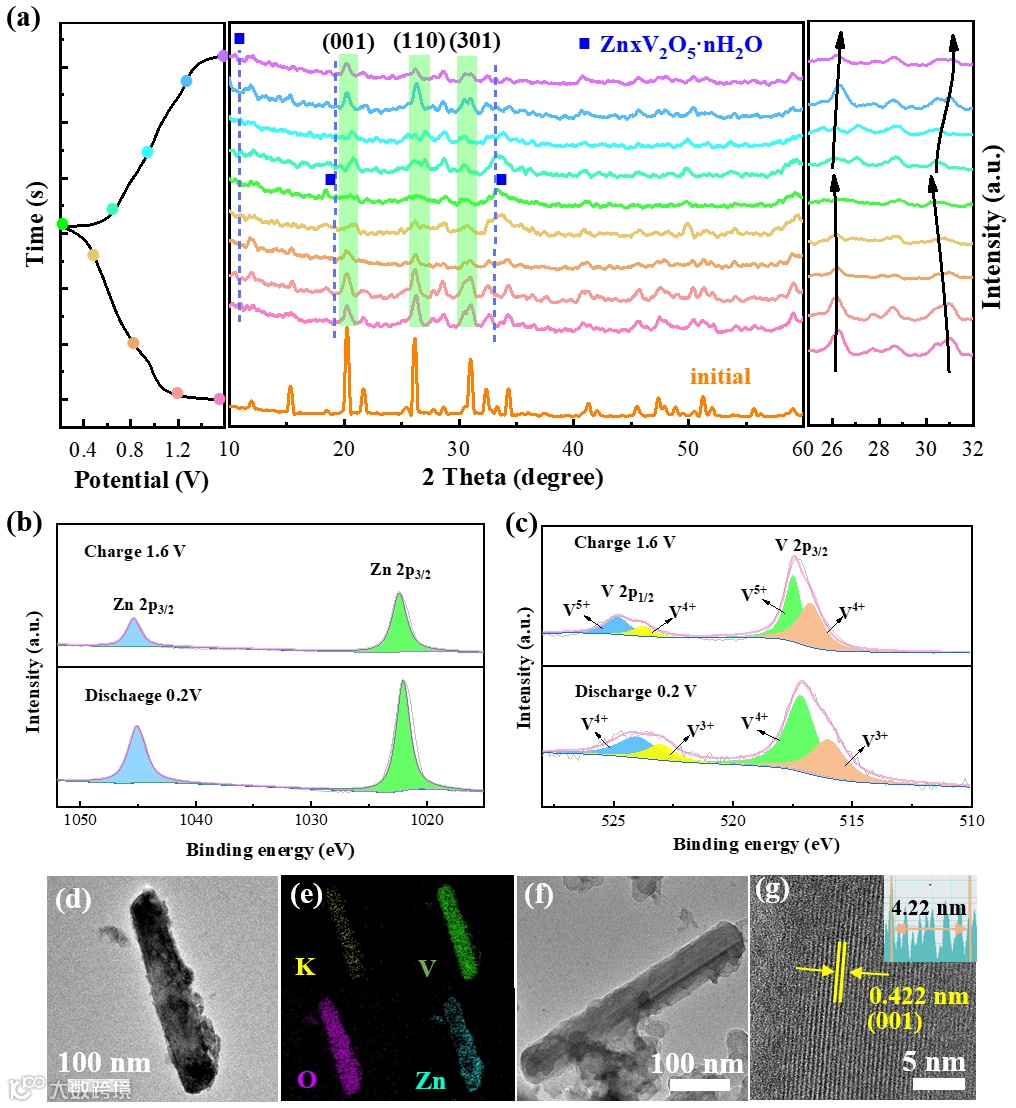

图5 (a) 在充电/放电状态下不同位点XRD图 (b-c)样品XPS (d-e) 充电1.6 V时TEM (f-g) 放电0.2 V时TEM表征

总结与展望

综上所述，通过简单的溶剂热策略成功地将K⁺预插入到V₂O₅结构中。作为电极材料，KVO纳米带在V₂O₅和K_0.25V₂O₅的协同作用下具有优异的电化学性能。这主要归因于形成的K_0.25V₂O₅相可以有效地阻止活性物质的溶解。同时，KVO电极暴露的层状结构为Zn²⁺的插入/提取提供了许多活性位点和便捷的传输通道。此外，形成的稳定K-O键可以起到“支柱”的作用，防止层状结构在循环过程中坍塌。所获得的电极材料在水系锌离子电池的实际应用中具有重要的前景。

论文信息

Yi Liu, Ying Liu, Xiang Wu^*, Young Rae Cho^* High performance aqueous zinc battery enabled by potassium ion stabilization. Journal of Colloid and Interface Science 2022,10.1016/j.jcis.2022.08.046
