导读：该工作报道了在电解液中加入ZIL添加剂在锌金属电池的负极和正极界面上构造自适应双电层(EDL)的策略。

第一作者：吕燕群

通讯作者：陈仕谋^*

通讯单位：北京化工大学

研究背景

锌金属电池因其成本低、容量大、环保等优点，成为锂离子电池的替代品，受到广泛关注。不幸的是，不可控的枝晶生长、析氢反应和腐蚀严重限制了水系锌电池的实际应用。目前主要研究的是共溶剂添加剂或阳离子添加剂，而两性离子液体添加剂在锌金属电池中的应用研究较少。两性离子液体(ZIL)含有共价结合的阳离子和阴离子基团，具有潜在的电化学应用。

工作介绍

近日，北京化工大学的陈仕谋教授课题组，在国际知名期刊Energy & Environmental Sciences上发表重要研究论文，题为“Engineering Self-adaptive Electric Double Layer on Both Electrodes for High-Performance Zinc Metal Batteries”。

该工作报道了在电解液中加入ZIL添加剂在锌金属电池的负极和正极界面上构造自适应双电层(EDL)的策略。由阳离子和阴离子基团组成的ZIL添加剂可在电场作用下选择性聚集在电极表面，在负极表面形成动态静电屏蔽层，在正极表面形成独特的贫水界面。该EDL能够促进Zn²⁺均匀沉积，并且缓减正极材料的溶解。得益于该策略，Zn//Zn电池可以实现无枝晶电镀/剥离，在高电流密度(10 mA cm^-2)下，锌利用率高达85%。此外，Zn//NaV₃O₈·1.5H₂O全电池也具有优异的循环稳定性和倍率性能。

内容表述

要点一：电解液的化学和电化学稳定性

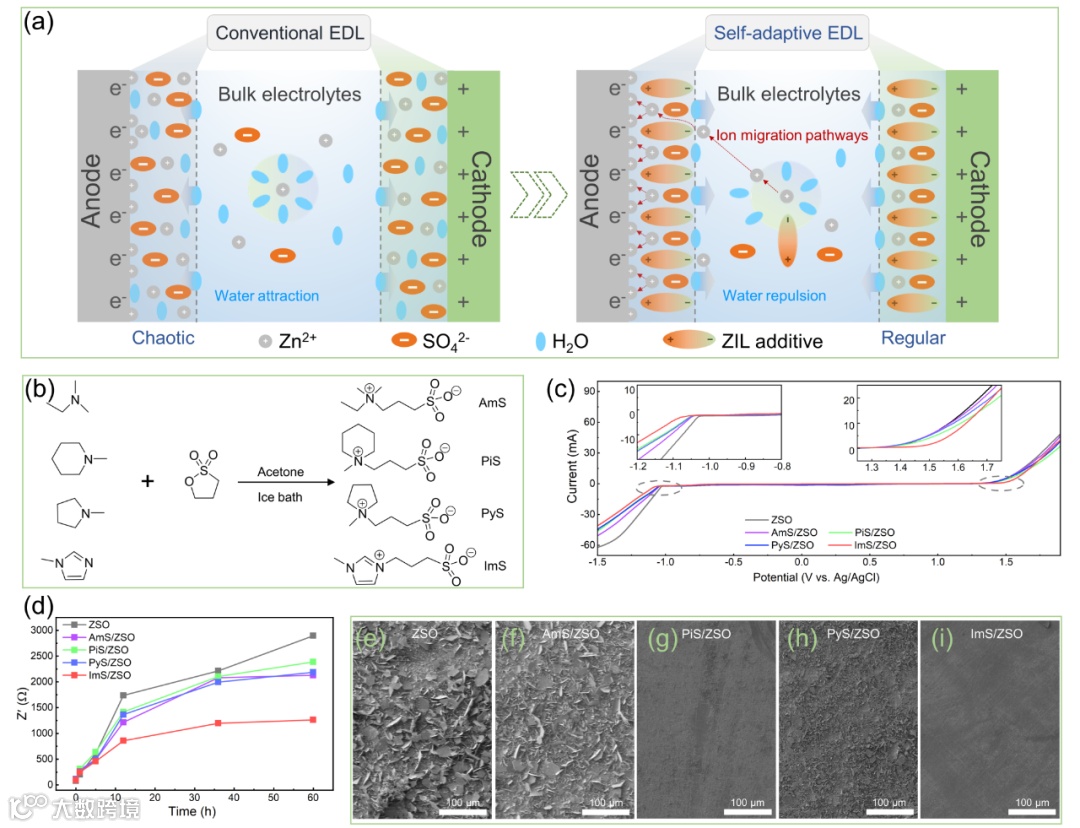

作者首先设计了一系列两性离子液体添加剂：AmS，PiS，PyS和ImS（图一），并对其进行一系列的测试进行了筛选。通过LSV测试表明四种添加剂都拓宽了基础电解液（2 M ZnSO₄）的电化学窗口，其中ImS添加剂最佳。另外，通过Zn//Zn对称电池的阻抗随着静置时间的变化表明ImS添加剂极大地提高了电解液的化学稳定性。作者还将锌片浸泡在四种电解液中7天后观察锌片表面的腐蚀情况，腐蚀曲线表明ImS添加剂能有效的抑制腐蚀，抑制效果达到96.55%。

图一电解液的稳定性分析。

要点二：溶剂化结构分析

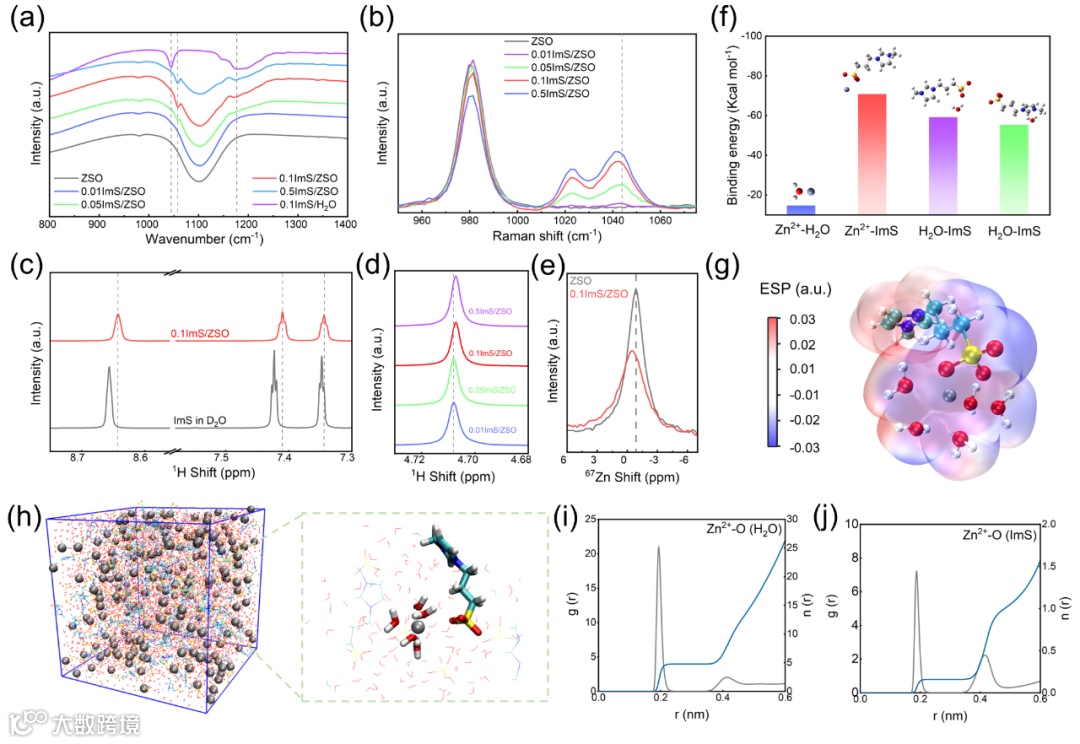

进一步探讨了ZIL对Zn²⁺溶剂化结构的影响（图二）。通过红外、拉曼分析以及核磁分析，发现磺酸根的特征峰都发生了偏移，反映了磺酸根与锌离子的配位，以及与水分子的氢键作用。通过DFT对不同组分的结合能进行计算，也验证了添加剂能够打破水分子之间的氢键，并与Zn²⁺发生配位。我们通过MD模拟，对Zn²⁺的溶剂化层进行了分析，两性离子液体的添加，重构了Zn²⁺的溶剂化结构，能够改善锌离子的传输，避免了溶剂水分子的副反应。

图二溶剂化结构分析。

要点三：电化学性能

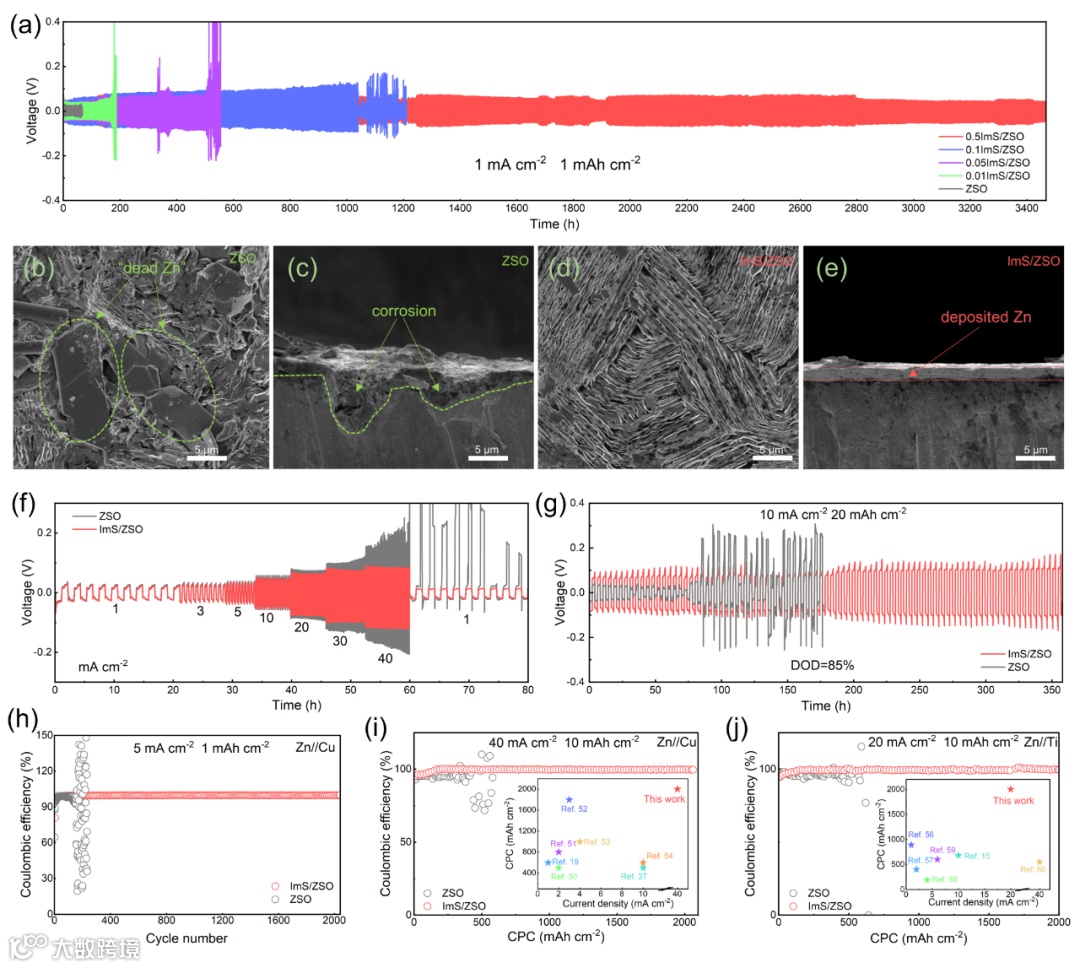

作者继续探究了负极/电解液界面的稳定性（图三）。组装了Zn//Zn和Zn//Cu电池，ImS添加剂具有最优的稳定性，能够稳定循环3500小时。循环后的负极表面无腐蚀和枝晶形成，反映出了优异的电化学性能，能够显著抑制腐蚀和HER。另外，锌负极能够在10 mA cm^-2的电流下保持稳定，并且锌利用率达到85%，显示了优秀的倍率性能和实用意义。同样，ImS添加剂也显著提高了锌负极的可逆性，使得锌片能够在超高电流和大容量的Zn//Cu和Zn//Ti电池中，库伦效率高达99.5%以上。

图三电化学性能测试。

要点四：Zn沉积的成核与生长演化

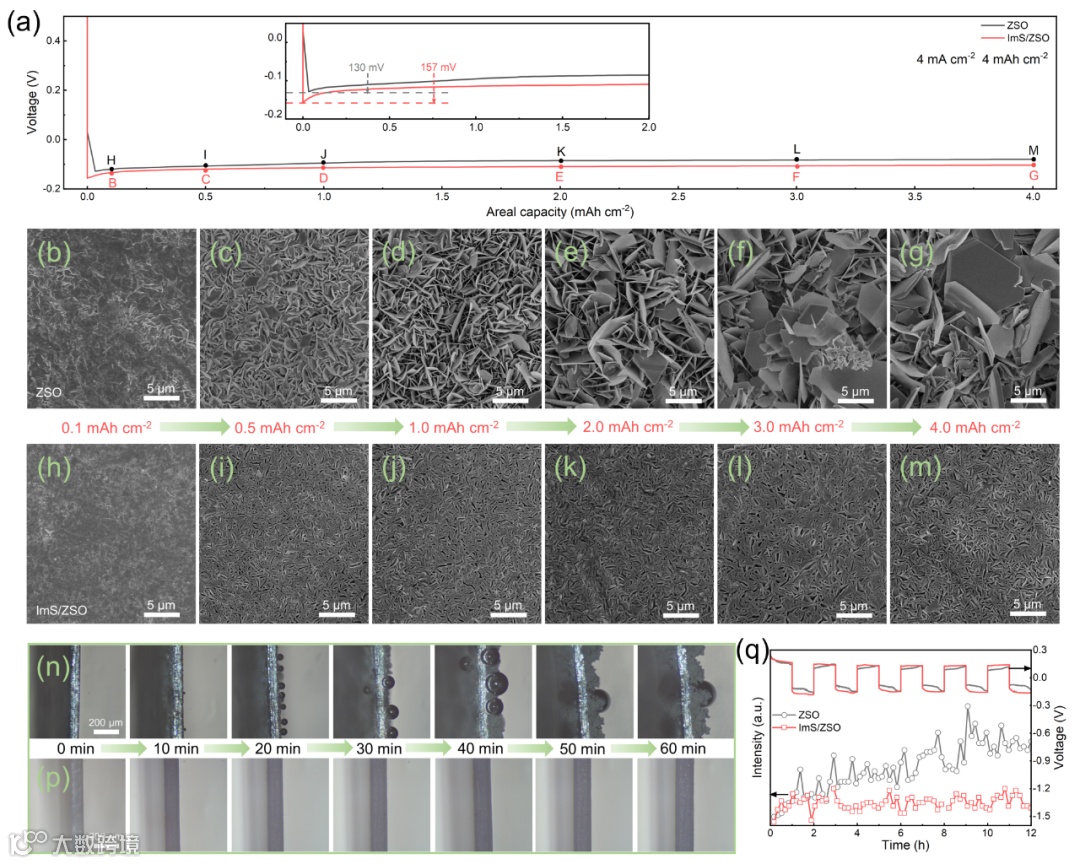

在锌离子的沉积过程中，作者进一步去探讨了锌离子的成核-生长过程（图四）。相比于基础电解液，两性离子液体的加入，增加了锌离子的成核过电位，使得锌离子成核半径变小，成核速度增大，诱导更加精细均匀的锌沉积。通过SEM、原位显微镜观察以及原位色谱分析，基础体系出现了严重的腐蚀、枝晶生长以及HER；而加入两性离子液体添加剂后，锌离子均匀沉积，无明显析氢和腐蚀，体现了两性离子液体添加剂对负极的保护作用。

图四成核演化分析。

要点五: 光谱表征和理论计算解剖EDL

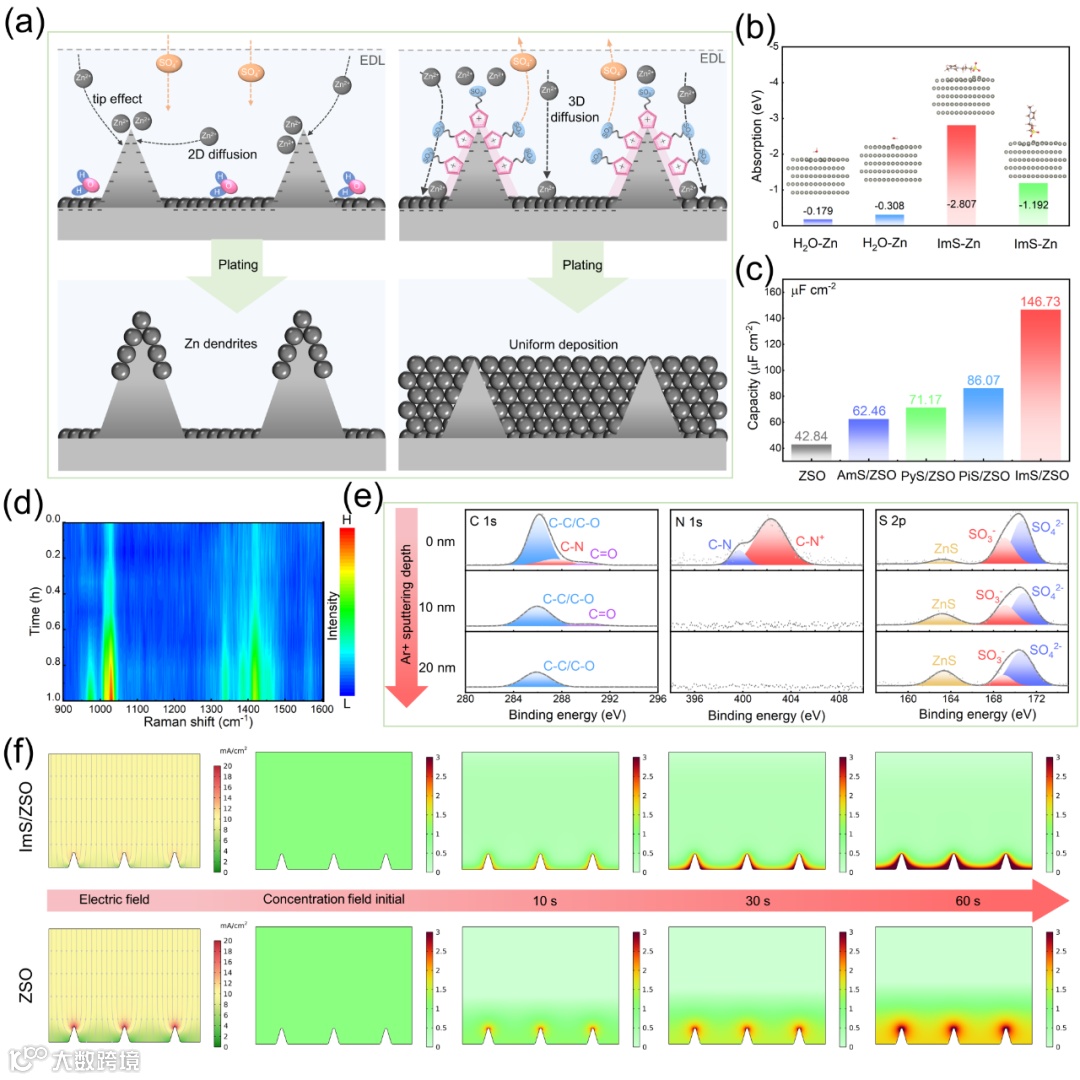

作者对添加剂的保护机制进行了进一步的探讨（图五）。通过DFT计算和原位拉曼分析，相比于水分子，ImS添加剂在锌负极上具有更大的吸附作用，在锌离子的沉积过程中，添加剂逐渐富集在锌负极表面，降低了锌负极表面水的含量。在电场的作用下，添加剂发生定向排列，咪唑阳离子靠近锌负极侧，磺酸根靠近电解液侧，形成自适应的EDL。通过分子动力学模拟发现，定向π-π堆叠咪唑阳离子，形成了一个阳离子型静电屏蔽层，有效的抑制了枝晶的生长；同时靠近电解液侧的磺酸根，能够与锌离子相互作用，提供丰富的锌离子传输通道，均匀锌离子流，同时对硫酸根进行排斥，消除界面极化和副反应。通过添加剂在锌负极表面的定性排列，实现无析氢、无枝晶、抗腐蚀的锌负极。

图五双电层机理剖析。

要点六：全电池性能以及实际应用

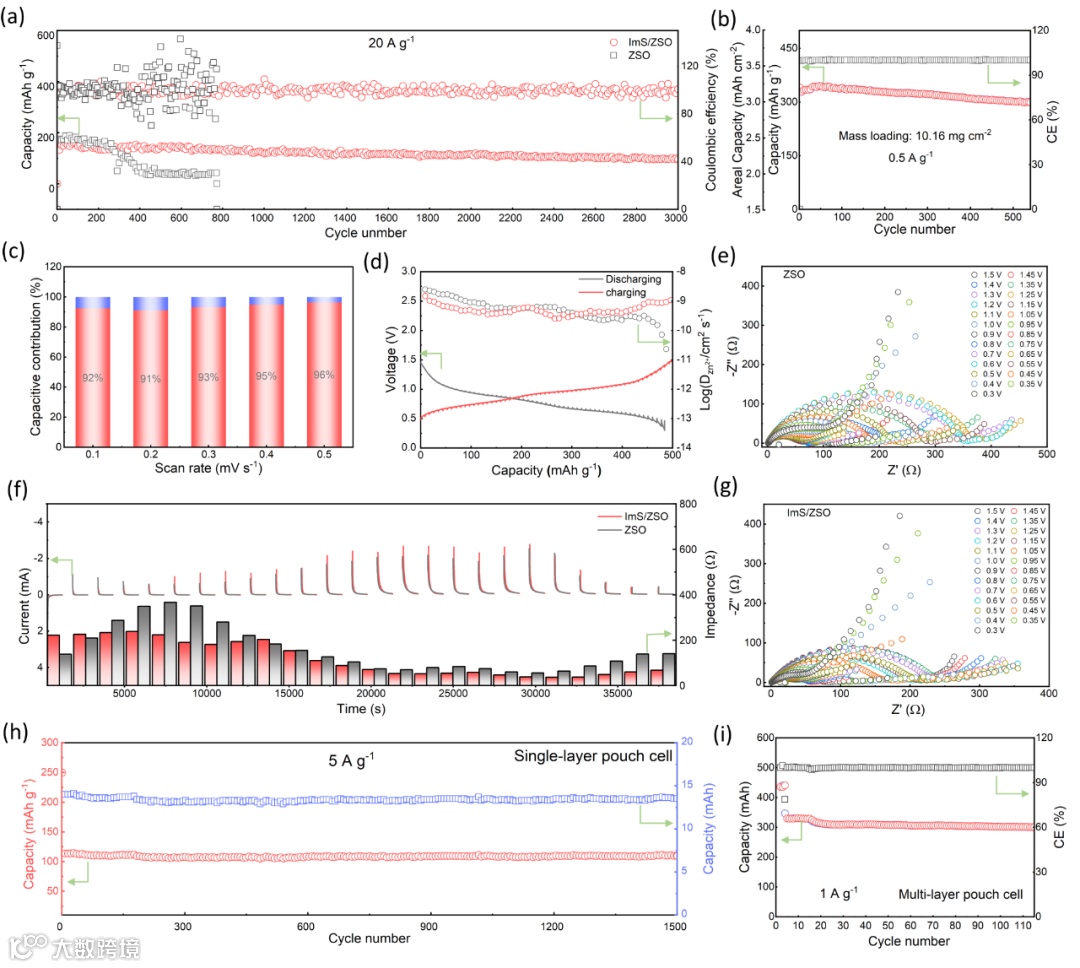

作者组装了全电池进行性能测试（图六）。随着添加剂的加入，全电池展现了优秀的循环稳定性和倍率性能，在20 A g^-1的超大电流下，循环3000圈后仍然能保持较高的容量。甚至在正极负载量超过10 mg cm^-2时，面容量可达3 mAh cm^-2。作者对正极动力学性能进行分析，电容贡献的容量高达90%以上；通过GITT计算，正极的扩散系数也显著提高，反映了添加剂的加入，显著提升了正极的离子和电子传输能力，改善了动力学性能。进一步设计了PITT和原位阻抗连用，同样发现了随着电池的运行，在不同的电位下，电流响应明显增加，界面阻抗明显降低，验证了添加剂对正极的改善。此外，稳定的软包电池性能证明了该策略的实用性。

图六全电池测试。

结论

通过在水系锌金属电池中构建自适应EDL，提出了一种新的稳定锌阳极和正极材料的电解质添加剂——两性离子液体。一系列ZIL的筛选表明，π-π堆积咪唑阳离子形成的动态静电屏蔽层可以有效抑制枝晶，磺酸根能提供新的Zn²⁺输运通道。此外，正极上自适应的EDL也显著抑制了正极材料的溶解。因此，EDL优化后，能稳定循环超过3400小时，在高电流密度(10 mA cm^-2, 20 mAh cm^-2)下，超高的锌利用率达到85%。此外，稳定的软包电池性能证明了该策略的实用性。这项工作为两性离子液体在水系金属电池中的应用提供了可行性。

文献来源

Yanqun Lv, Ming Zhao, Yadong Du, Yu Kang, Ying Xiao and Shimou Chen*，Engineering Self-adaptive Electric Double Layer on Both Electrodes for High-Performance Zinc Metal Batteries. Energy & Environmental Science, 2022.

DOI：https://doi.org/10.1039/D2EE02687B
