论文DOI：10.1002/adma.202208799
全文速览
质子交换膜燃料电池的大规模应用目前受到商业Pt催化剂的高成本及其对H2燃料中CO杂质敏感的阻碍。因此，开发具有高Pt原子利用率的抗CO中毒氢氧化反应（HOR）电催化剂至关重要。本文通过原子层沉积法成功地将Pt单原子固定在氮化铬（CrN）纳米颗粒上，表示为Pt SACs/CrN。电化学测试表明，Pt-SACs/CrN是一种非常高效的HOR催化剂，其质量活性是商业PtRu/C的5.7倍。引人注目的是，在H2燃料中引入1000 ppm CO后，Pt SACs/CrN的优异性能仍能得到保持。Pt SACs/CrN优异的CO耐受性与Pt单原子上较弱的CO吸附有关。这项工作为活性高和抗CO中毒的HOR催化剂的设计和构建提供了指导。
背景介绍
质子交换膜燃料电池中阳极目前主要使用Pt基催化剂实现HOR的催化，但Pt基催化剂对阳极H2原料中痕量的CO杂质极为敏感，限制了成本低但包含痕量CO杂质的H2的使用。在这种情况下，开发高效且抗CO中毒的HOR电催化剂具有重要意义，可以避免使用高成本的高纯度H2作为阳极燃料。据前提文献报道，Pt单原子催化剂（SACs）在热催化领域中表现出良好的CO耐受性。因此，可以合理推断Pt SACs在HOR电催化领域也有望实现兼具高的活性和增强的CO耐受性。然而，很少有研究致力于HOR中Pt SACs的CO耐受性研究。此外，由于金属氧化物（热催化领域中常用的载体）的导电性不理想，以及Pt和炭黑（电催化领域中常见的载体）之间的弱相互作用，制备用于HOR的Pt SACs具有很大挑战性。
本文亮点
1. CrN作为间隙型金属化合物，具有良好的导电和耐腐蚀的特性，已被用于燃料电池双极板材料抗腐蚀涂层领域进行研究。因此将CrN作为载体材料代替常用的炭黑有望为Pt单原子的锚定提供新的契机。但通常CrN的制备需要在高温下氮化，高温导致其颗粒尺寸过大，比表面积有限。本工作以层状锌铬水滑石（ZnCr LDH）为前驱体，利用二氧化硅保护策略制备了小尺寸的CrN纳米颗粒（颗粒尺寸小于10 nm），比表面积达到75.7 m2 g-1，为Pt单原子的高效负载提供了新型催化载体。
2. 利用原子层沉积方法制备了CrN负载的Pt单原子催化剂Pt SACs/CrN，且Pt和CrN之间强的相互作用使得Pt的载量高达1.75 wt.%。电化学测试表明Pt SACs/CrN催化剂在PtRu/C的Pt用量的1/4条件下提供了与商业PtRu/C催化剂相当的HOR活性。此外，相对于Pt NPs/CrN（CrN上负载Pt纳米颗粒）和商用PtRu/C，Pt SACs/CrN显示了更优异的CO耐受性。
3. 实验和理论计算的结果表明Pt SACs/CrN优异的抗CO中毒性能归因于Pt单原子与CO弱的相互作用，降低了CO对Pt表面的吸附和毒化作用。
图文解析

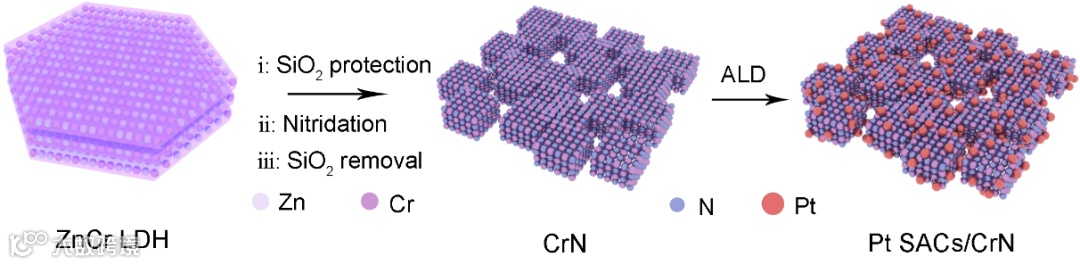

Pt SACs/CrN的制备过程如图1所示。首先以层状ZnCr LDH为前驱体（图2a），包覆SiO2层后在1000 oC的NH3氛围下进行氮化，去除SiO2保护层后得到小尺寸的CrN纳米颗粒（图2b，2c）。然后利用原子层沉积的方法在CrN载体上沉积Pt单原子，在CrN载体形貌没有发生变化的情况下（图2d）得到Pt原子分布均匀的Pt SACs/CrN催化剂（图2e，2f），其中Pt的载量高达1.75 wt.%。
图2 Pt SACs/CrN不同合成阶段产物的形貌图
为了进一步探究Pt SACs/CrN催化剂中Pt的配位环境和化学价态，对其进行了X射线吸收光谱和X射线光电子能谱表征。Pt L3边的扩展X射线精细结构光谱（图3a）和对应的小波变换图（图3c）揭示了Pt SACs/CrN样品中没有Pt-Pt键。对扩展X射线精细结构光谱进行拟合可以得到单原子Pt的配位数为3.18，Pt-N散射路径的原子间距为2.05 Å。Pt L3边的X射线近边结构光谱（图3d）和Pt的X射线光电子能谱（图3e）表明Pt SACs/CrN催化剂中的Pt呈氧化态。

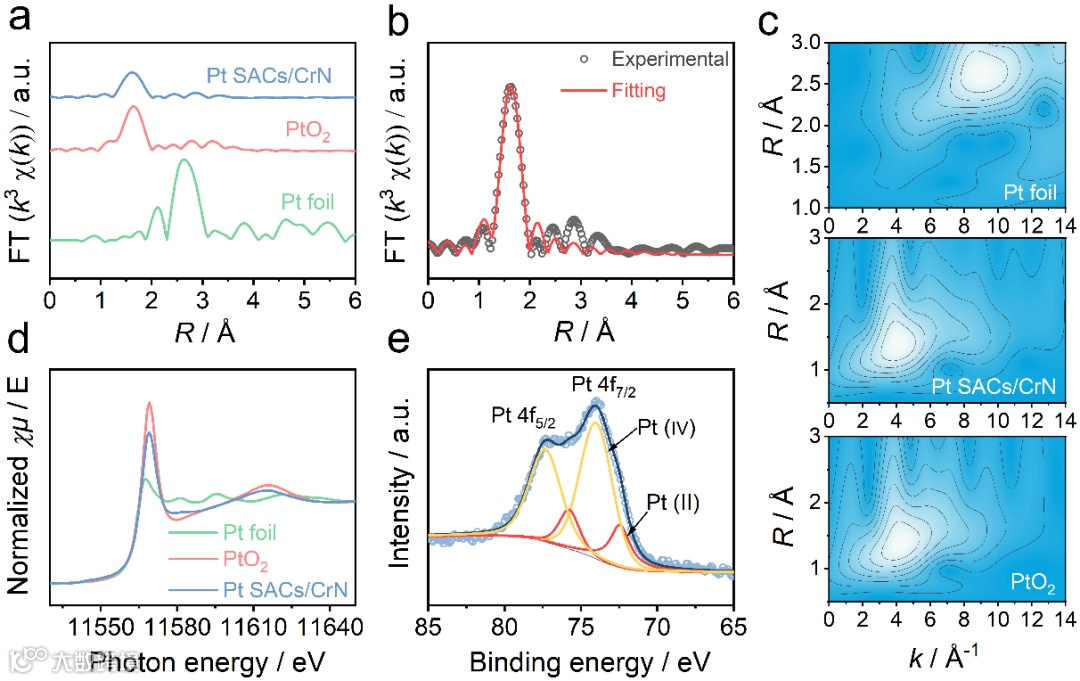

图3 不同催化剂的X射线吸收光谱和X射线光电子能谱
对不同Pt基催化剂的HOR性能进行电化学测试（图4a），测试结果表明Pt SACs/CrN在过电位20 mV处的质量活性高达2194 mA mgPt-1，远高于Pt NPs/CrN（347 mA mgPt-1），Pt/C（344 mA mgPt-1）和 PtRu/C（388 mA mgPt+Ru-1）的质量活性（图4b），突出了SAC可以充分利用原子的优势。计时电流测试表明Pt SACs/CrN显示了比商业Pt/C更优异的稳定性（图4c），显示CrN载体对Pt原子具有很好的锚定作用。

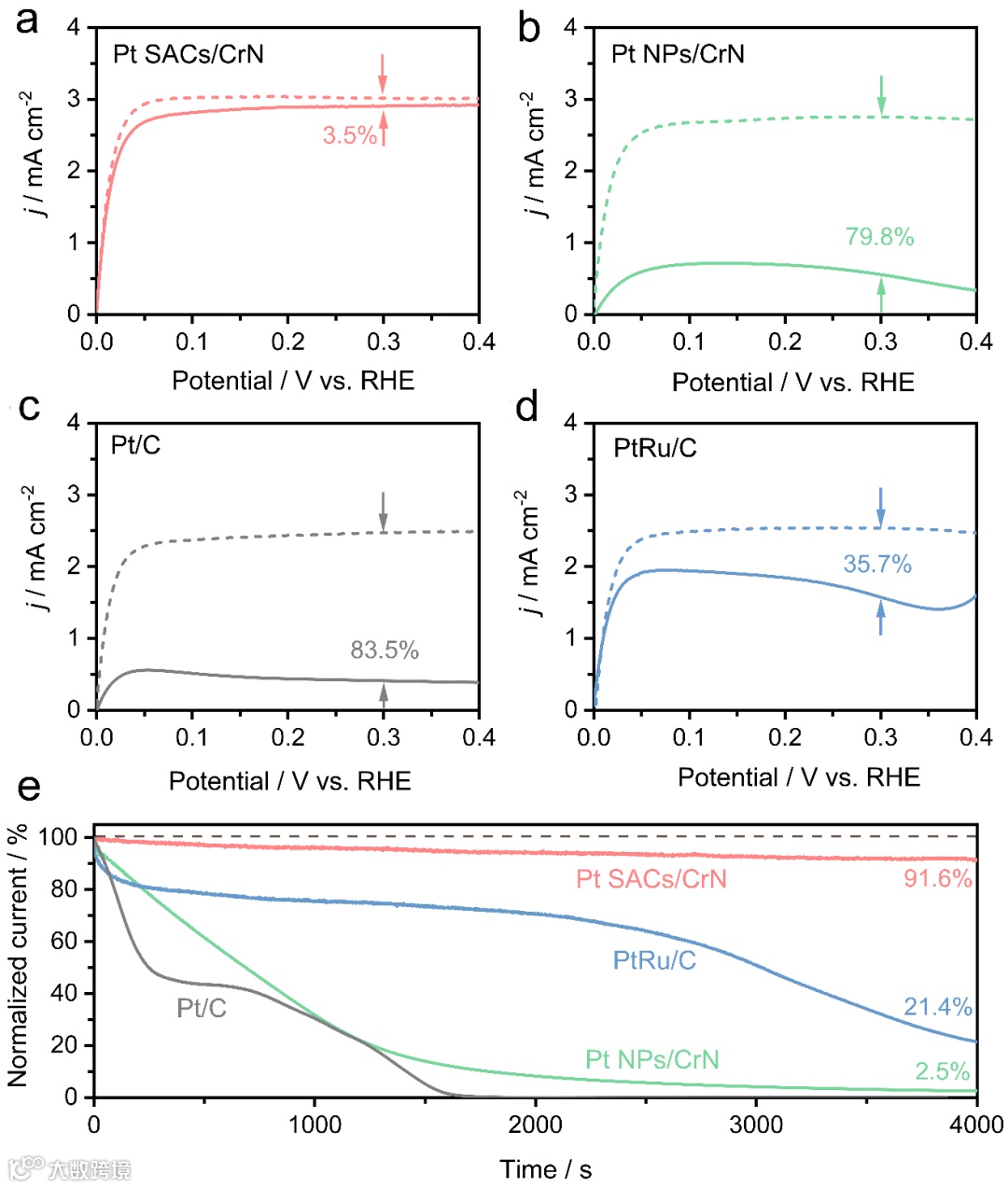

为了探究不同Pt基催化剂的CO耐受性，首先，收集不同催化剂在纯H2饱和和1000 ppm CO/H2饱和溶液中的HOR极化曲线（图5a-d），测试结果表明，在引入1000 ppm CO后，Pt SACs/CrN在0.3 V处的电流密度只降低了3.5%，而Pt NPs/CrN, Pt/C和PtRu/C分别降低了79.8%, 83.5%和35.7%。在1000 ppm CO/H2饱和溶液中的计时电流曲线（图5e）也显示了Pt SACs/CrN在4000s后的电流保持率是最高的。
为了探究不同Pt基催化剂CO耐受性差异的内在原因，收集了不同催化剂的CO stripping曲线（图6）。结果表明除了Pt SACs/CrN外，其他三个样品的CO stripping曲线中均出现了明显的CO氧化峰，说明CO在Pt SACs/CrN表面的吸附是更弱的。X射线吸收近边结构表明Pt SACs/CrN中Pt的价态明显高于Pt NPs/CrN样品中的Pt价态，反映了有更多的电子从Pt转移到CrN，导致Pt原子的Pt 5d轨道电子更少。从CO和金属成键的模型理论看，CO和Pt成键时，主要涉及CO的5σ电子转移到金属空轨道，以及金属d轨道电子对CO 2π*轨道的反馈作用（back-donation），其中反馈作用对键合的贡献较大。当Pt 5d轨道电子转移到CrN，将不利于d轨道电子对CO 2π*轨道的反馈作用，从而削弱了Pt-CO键的强度，导致Pt和CO之间的相互作用较弱，降低CO在Pt表面的吸附能力避免催化剂被毒化。理论计算的结果进一步说明了Pt单原子与CO的相互作用更弱，从而可以避免被CO强吸附毒化，从而留下更多的活性位点供H2发生HOR反应。

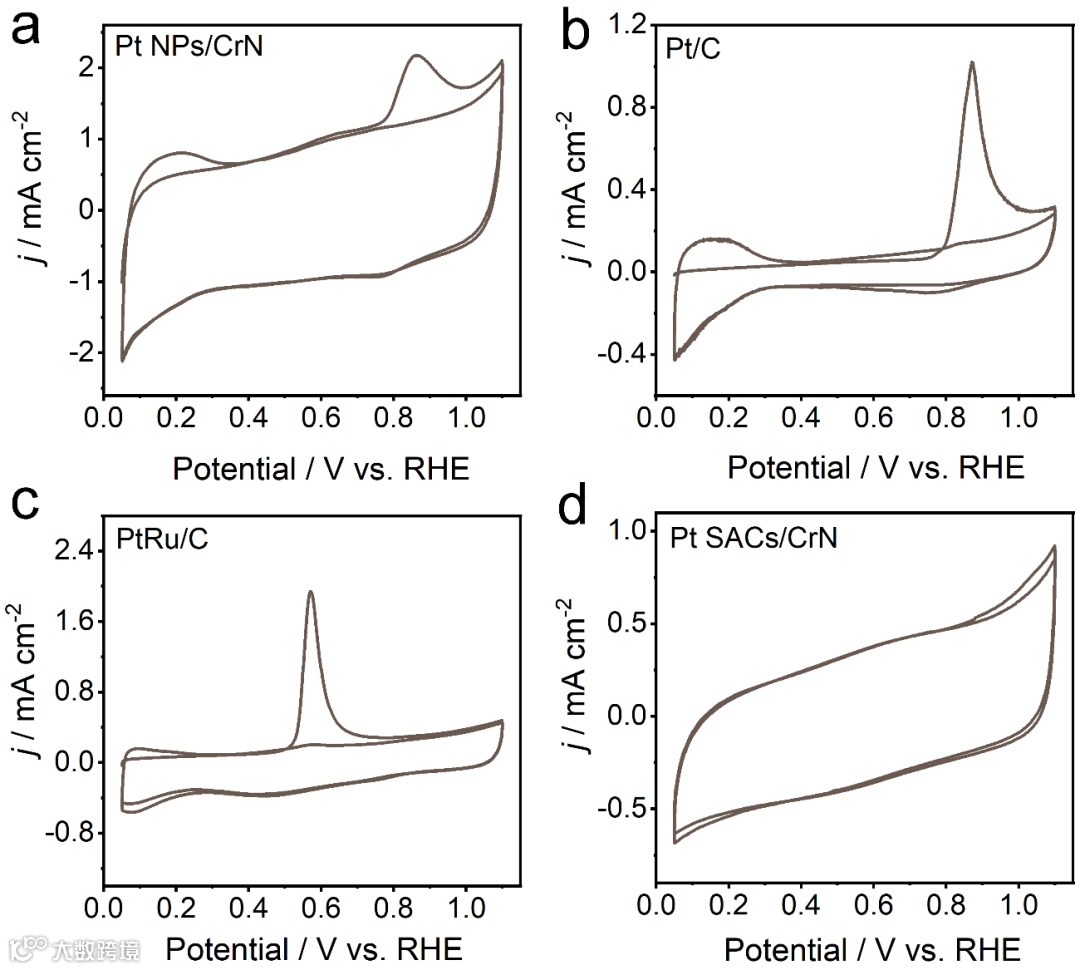

图6 不同Pt基催化剂的CO stripping曲线
总结与展望
本工作成功制备了CrN负载的Pt单原子催化剂（Pt负载量为1.75 wt.%）。由于CrN和Pt之间的强金属-载体相互作用，CrN可以作为用于HOR和其他应用的Pt单原子催化剂的有潜力的载体。与Pt纳米颗粒催化剂（Pt NPs/CrN、Pt/C和PtRu/C）相比，制备的Pt SACs/CrN催化剂在20 mV的过电位下显示了优异的HOR质量活性，这归因于Pt SAC/CrN中分散均匀的Pt活性位点导致了非常高的Pt原子利用效率。重要的是，当纯H2被1000 ppm CO/H2取代时，Pt SACs/CrN表现出显著的CO耐受性，极限电流仅轻微下降（下降3.5%），而Pt NPs/CrN和PtRu/C的极限电流分别下降80.4%和35.7%。CO stripping曲线证实Pt SACs/CrN的优异CO耐受性与其表面上较弱的CO吸附有关，这一结果得到了DFT计算结果的支持。该工作揭示了Pt单原子催化剂在HOR中的CO耐受性机制，为HOR耐CO催化剂的开发提供启示，也为燃料电池等领域对含有CO杂质的低成本H2的利用提供技术支持。
