第一作者：王谱
通讯作者：张铁锐研究员、施润副研究员
通讯单位：中国科学院理化技术研究所
论文DOI：10.1002/anie.202304301

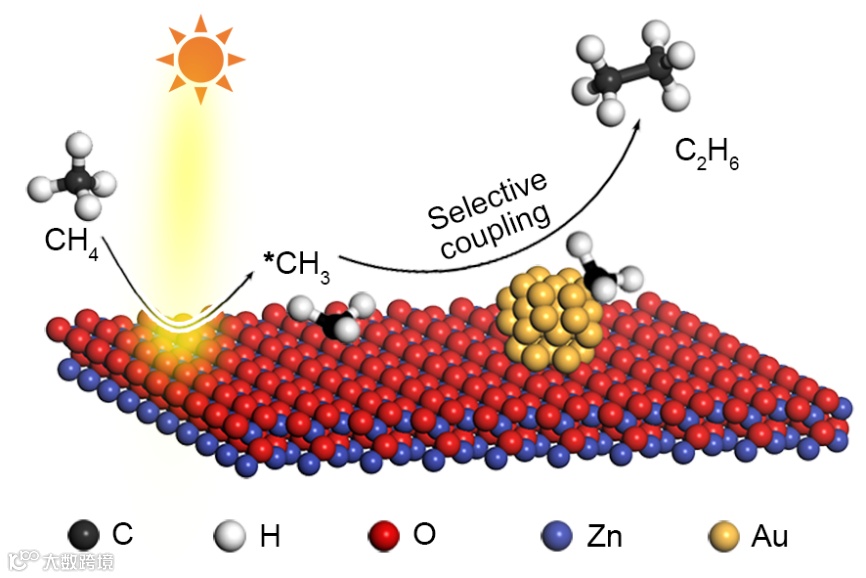

中科院理化技术研究所张铁锐团队设计了不同过渡金属负载的氧化锌纳米颗粒(M/ZnO)，表现出截然不同的光催化甲烷氧化偶联C2-C4烃类选择性，优化的1 wt % Au/ZnO实现了683 μmol g-1 h-1的C2-C4烃类产率，C2-C4选择性达到83 %，能够稳定地进行2天光催化反应。研究表明，ZnO上光照产生的一价氧（O–）活性位点能够高效活化甲烷以生成吸附态的甲基物种(*CH3)，随后甲基在金属表面选择性偶联至乙烷或过度氧化至二氧化碳。理论计算发现，基于甲基和金属之间相互作用的“d-σ中心”与C2-C4选择性表现出良好的线性关系，有望成为甲基选择性偶联的描述符。
甲烷作为页岩气的主要成分，是一种很有前景的化工原料。将CH4直接转化为高附加值的多碳（C2+）化合物是一种很有前途的合成燃料和化学品的方法。然而，由于CH4具有高的C-H键能和低的极化性，因此通常需要热催化（>600 ℃）。最近，光催化技术已成为一种在温和条件下转化CH4的潜在方法。与CH4的光催化非氧化偶联相比，CH4的光催化氧化偶联更有利于获得高产率的C2+碳氢化合物，且不受热力学限制。然而，该反应仍然需要高温(通常>600 ℃)以活化甲烷，且通常认为该反应遵循异相-均相反应机理，即甲烷活化产生甲基自由基是受催化剂调控的异相机理，而后续的甲基自由基偶联或过度氧化则是不受催化剂控制均相反应，这导致甲烷氧化偶联反应中不同催化剂之间的选择性差异无法得到合理解释，也制约了甲烷氧化偶联的相关研究进展。
1. 本工作系统研究了不同过渡金属负载的氧化锌纳米颗粒，表现出截然不同的光催化甲烷氧化偶联C2-C4烃类选择性，优化的1 wt % Au/ZnO实现了683 μmol g-1h-1的C2-C4烃类产率，C2-C4选择性达到83 %，能够稳定地进行2天光催化。。
2. 研究发现金属的种类、金属与ZnO的强相互作用会影响C-C偶联反应产物的选择性，光照射生成Zn+-O-位点能够活化CH4生成甲基中间体（*CH3），并且*CH3中间体转移到相邻金属纳米粒子上，*CH3-金属之间的相互作用控制氧化偶联反应产物的种类。
3. 在Au/ZnO催化剂中，强d-σ轨道杂化降低了金属-C-H化学键角度和立体位阻，因此改善了*CH3的偶联反应，研究结果说明d-σ中心能够作为描述M/ZnO光催化氧化偶联反应产物选择性的描述符。
本文利用硼氢化钠还原法制备了一系列金属负载的氧化锌纳米颗粒催化剂。其中Au/ZnO的透射电子显微镜和能谱分析证明，获得的Au/ZnO催化剂中Au纳米颗粒均匀分布在ZnO上。

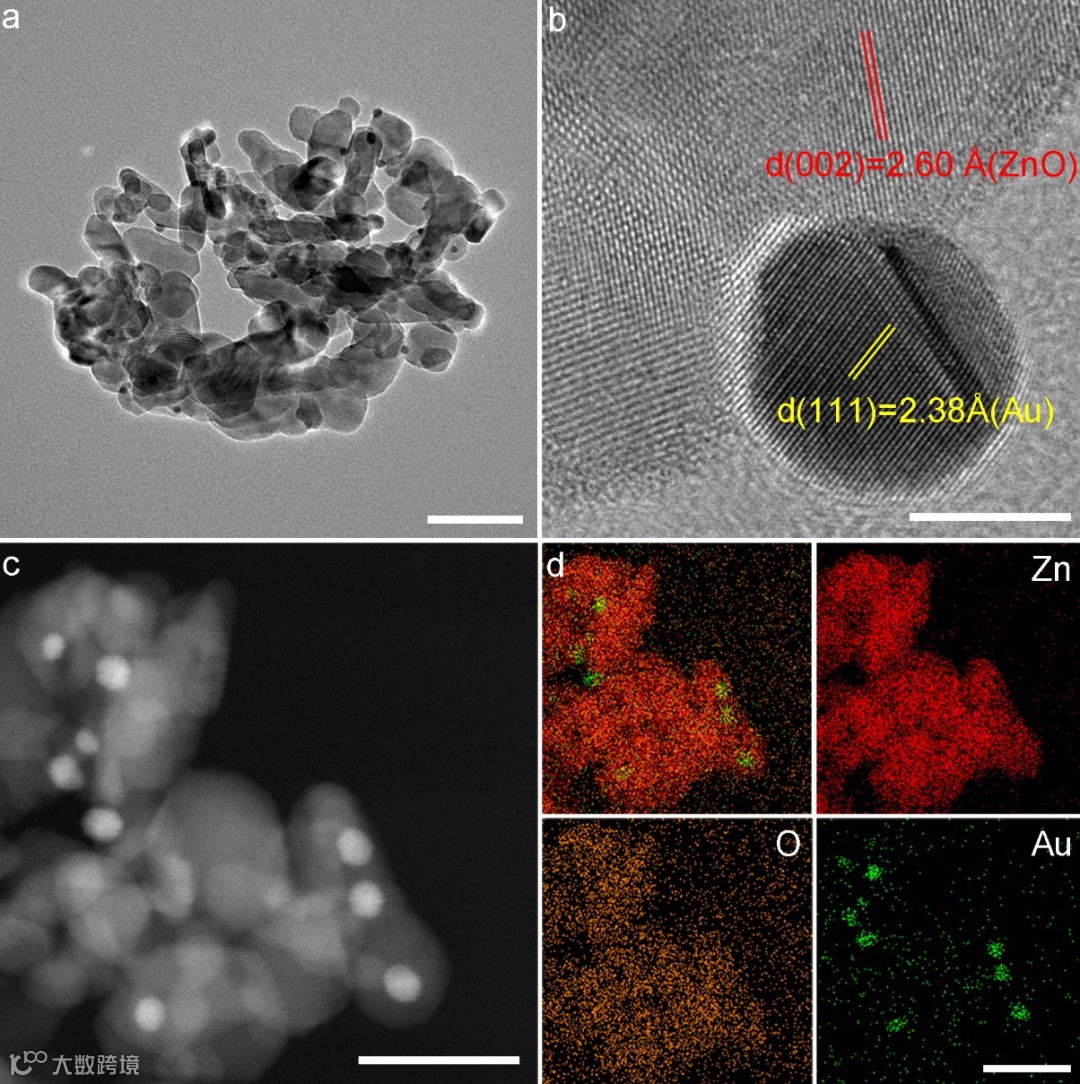

图1 Au/ZnO的形貌和结构表征。(a) 1 wt.% Au/ZnO光催化剂的TEM图像，标尺:50 nm;(b) HRTEM图像，比例尺:5 nm;(c) STEM图像，比例尺:50 nm;(d) Zn、O和Au元素的能谱图，比例尺:50 nm。

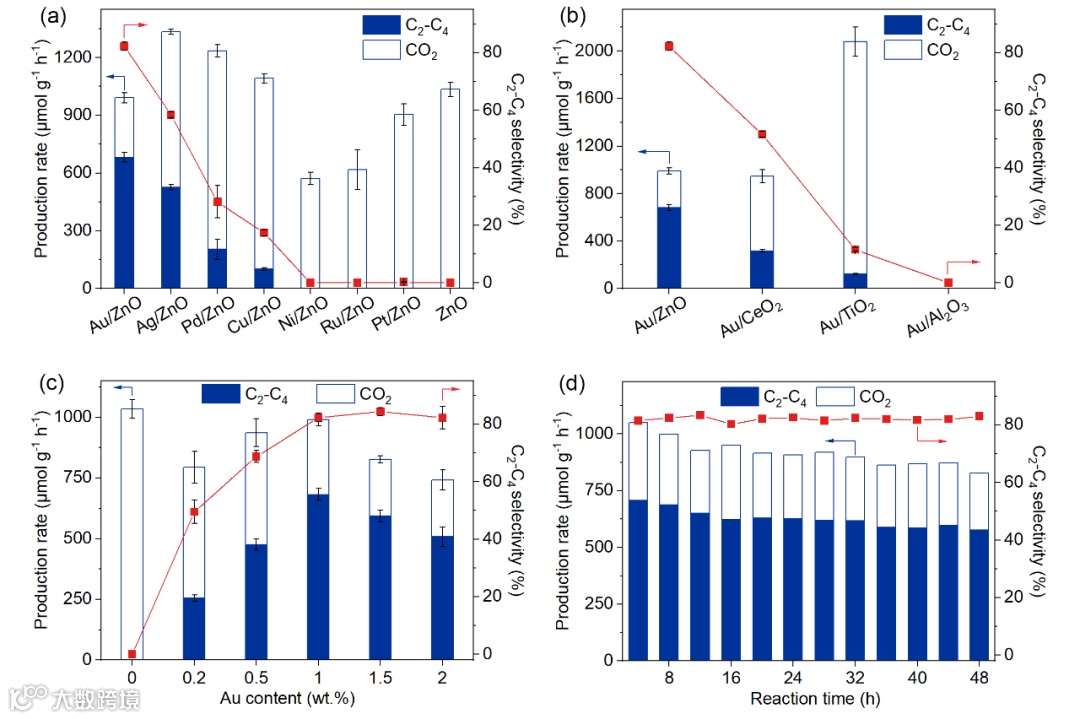

图2 光催化甲烷氧化偶联性能测试。(a)ZnO和不同金属/ZnO样品在辐照4小时后的光催化活性。(b)不同氧化物载体的Au催化剂的光催化活性。(c)不同Au含量的Au/ZnO样品的光催化活性。(d) Au/ZnO的光催化-循环稳定性测试。反应条件:5.0 mg光催化剂，0.1 MPa气体进料(99 vol% CH4, 1 vol% O2)， 365 nm LED光源(350 mW cm-2)。

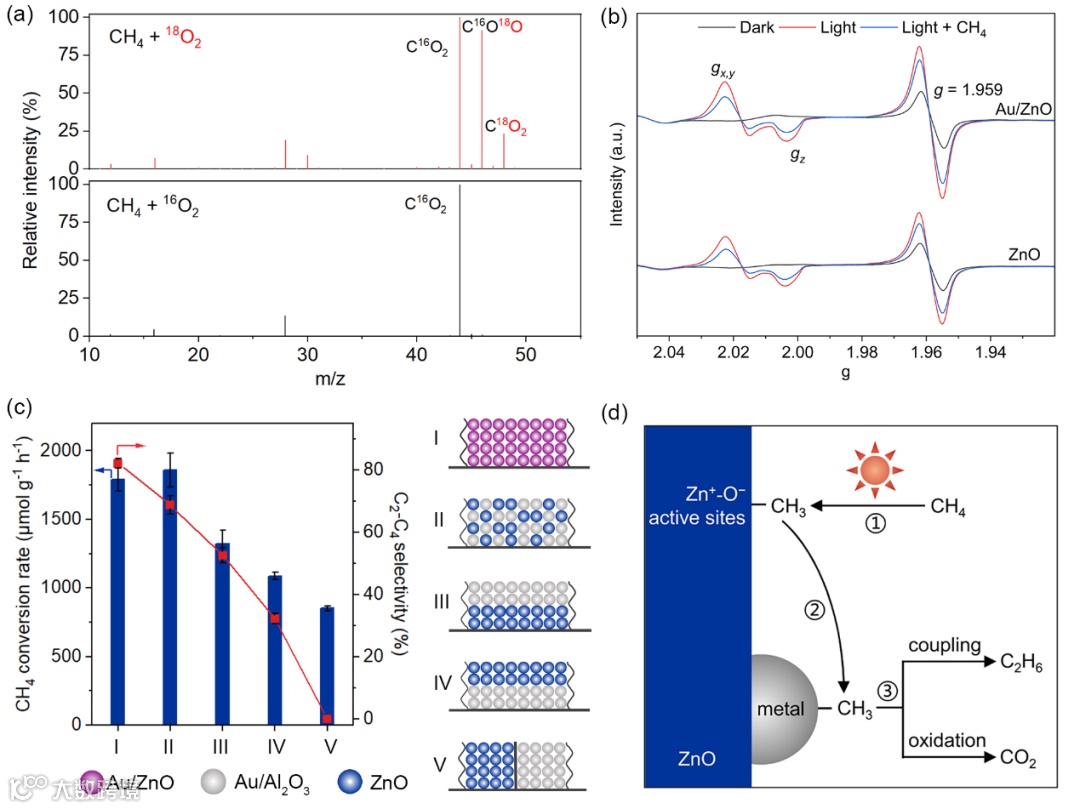

图3 甲基中间体的光催化生成和转化机理研究。(a) 18O2(上)或16O2(下)作为反应物在Au/ZnO上生成二氧化碳的GC-MS谱图。(b) Ar或CH4气氛下Au/ZnO和Au/ZnO的原位EPR谱图。(c) Au/ZnO和控制不同ZnO和Au/Al2O3分布方式的样品的光催化甲烷氧化偶联性能。(d)光催化M/ZnO反应机理示意图。

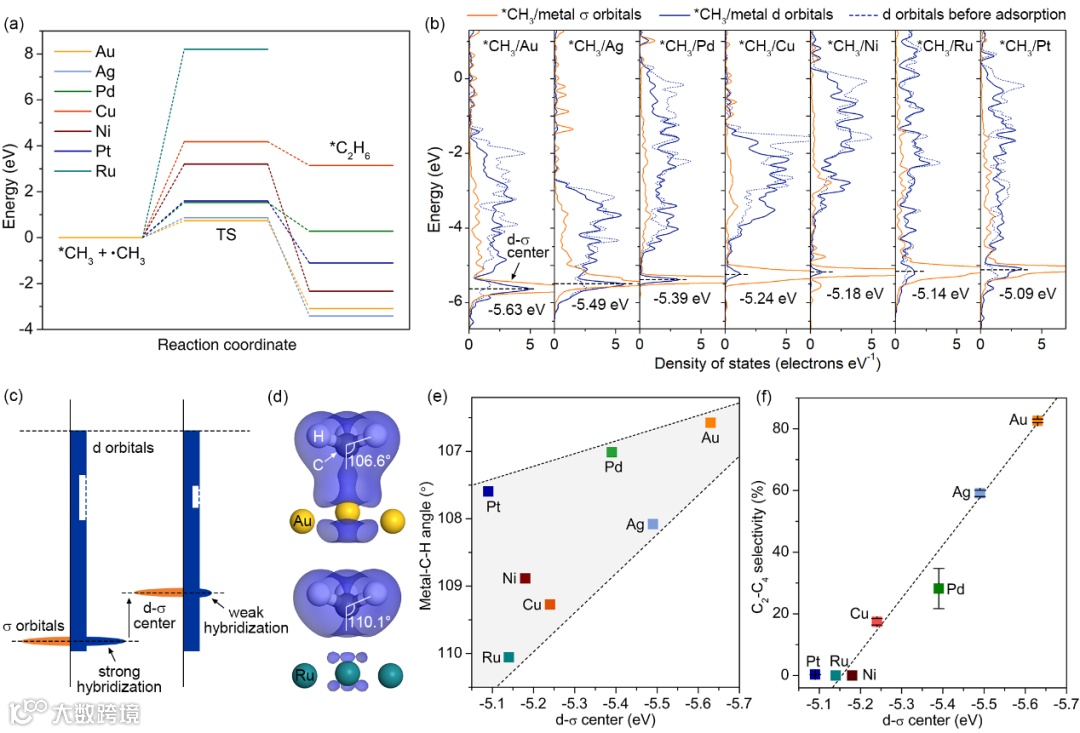

图4 *CH3在金属表面吸附的理论分析. (a)金属表面甲基偶联反应过渡态能垒的DFT计算。(b)吸附前*CH3/metal模型(实线)和金属模型(虚线)*CH3 σ轨道和金属轨道的投射电子密度。(c) *CH3/metal模型的强(左)和弱(右)d-σ轨道杂化示意图。(d) *CH3/Au(上)和*CH3/Ru(下)的金属-碳-氢角及其对应轨道位于d-σ中心。(e)金属-碳-氢角和(f) C2-C4烃选择性与d-σ中心上的关系。
该工作提出了新的甲基偶联异相催化反应机理，改变了甲基自由基气相自发偶联不受催化剂控制的传统观点，为甲烷氧化偶联研究中的选择性调控提供了新的思路。
王谱，中国科学院理化技术研究所张铁锐课题组在读博士研究生，研究方向为光催化甲烷转化，在Angew. Chem. Int. Ed.，Advanced Science，Nat. Commun. 等期刊发表论文7篇。
张铁锐 研究员：中国科学院理化技术研究所研究员、博士生导师，中国科学院光化学转化与功能材料重点实验室主任。吉林大学化学学士（1994-1998），吉林大学有机化学博士（1998-2003）。并在德国（2003–2004）、加拿大（2004-2005）和美国（2005-2009）进行博士后研究，2009年底回国受聘于中国科学院理化技术研究所，主要从事光催化太阳能燃料和增值化学品等能源转换催化剂纳米材料方面的研究，在Nat. Catal.、Nat. Commun.、Adv. Mater.、Angew. Chem. Int. Ed.和J. Am. Chem. Soc.等期刊发表论文330多篇，被引用3.7万余次，H指数107，入选科睿唯安2018—2022年度全球高被引科学家名单，并获得44项中国发明专利。2017年当选英国皇家化学会会士。曾获得：皇家学会高级牛顿学者、德国“洪堡”学者基金、国家基金委“杰青”、国家“万人计划”科技创新领军人才等资助、纳米材料科学青年科学家奖以及太阳能光化学与光催化领域优秀青年奖等奖项。兼任Science Bulletin、Industrial Chemistry & Materials、Nano Research Energy与Transactions of Tianjin University、《天津大学学报》（英文版）等刊物副主编以及Advanced Energy Materials、Advanced Science、Scientific Reports、Materials Chemistry Frontiers、ChemPhysChem、Solar RRL、Carbon Energy、Innovation、SmartMat等期刊编委。现任中国材料研究学会青年工作委员会-常委，中国感光学会光催化专业委员会-副主任委员、中国化学会青年工作者委员会-委员等学术职务。
施润，中国科学院理化技术研究所副研究员，博士生导师。主要从事能源与环境催化相关研究工作，针对催化反应中的界面扩散传质共性科学问题，开展了超浸润三相界面材料结构设计，以及气-液-固三相光/电催化反应体系研究。入选国家“万人计划”青年拔尖人才、中国科协“青年人才托举工程”、科睿唯安“全球高被引学者”榜单及中科院青促会会员。目前担任中国感光学会青年理事，Trans. Tianjin Univ.、SusMat、Exploration等期刊青年编委。
课题组主页：http://zhanglab.ipc.ac.cn/
本文仅用于学术分享，不做盈利使用，如有侵权，请联系后台小编删除
欢迎关注我们，订阅更多最新消息
“邃瞳科学云”推出专业的自然科学直播服务啦！不仅直播团队专业，直播画面出色，而且传播渠道多，宣传效果佳。
“邃瞳科学云"平台正在收集、整理各类学术会议信息，欢迎学会、期刊、会议组织方择优在邃瞳平台上进行线上直播，希望藉此帮助广大科研人员跨越时空的限制，实现自由、畅通地交流互动。欢迎老师同学们提供会议信息（会有礼品赠送），学会、期刊、会议组织方商谈合作，均请联系陈女士：18612651915（微信同）。
投稿、荐稿、爆料：Editor@scisight.cn
